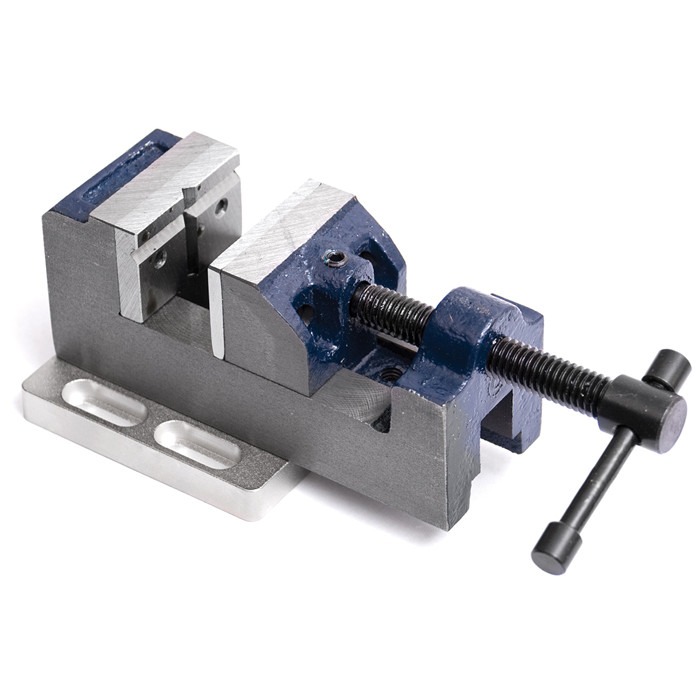

De G1074 is een teststand bankschroef voor algemeen gebruik. Met een grote bek-opening, tot 38,1 mm, kan deze bankschroef worden gebruikt met een breed scala aan trek- en compressie-testtoepassingen.
De G1074 heeft een vaste en een beweegbare bek en is voorzien van tegenover elkaar liggende horizontale en verticale V-groeven. De kaken zijn demontabel.
Deze bankschroef heeft een capaciteit tot 2500 N en kan rechtstreeks op de volgende testbanken worden gemonteerd,
F105, F305, F505, F755 en F1505, ESM303, ES30, TSC1000 en TSF.
Daarnaast zijn ze ook compatibel met modellen ES10/ES20 indien besteld met optionele AC1060 montageplaat.
Er worden vier schroeven en een adapter voor montage op compatibele testbanken meegeleverd.
A (mm) | B mm | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
---|---|---|---|---|---|---|
25.4 | 12.7 | 38.1 | 50.8 | 63.5 | 0 - 38.1 | 25.4 |
Maximale klemkracht | 2,5 kN |
Gewicht | 900 g |
Verzend gewicht | 1,8 kg |
