G1086 Wrijvingscoëfficiënt armatuur

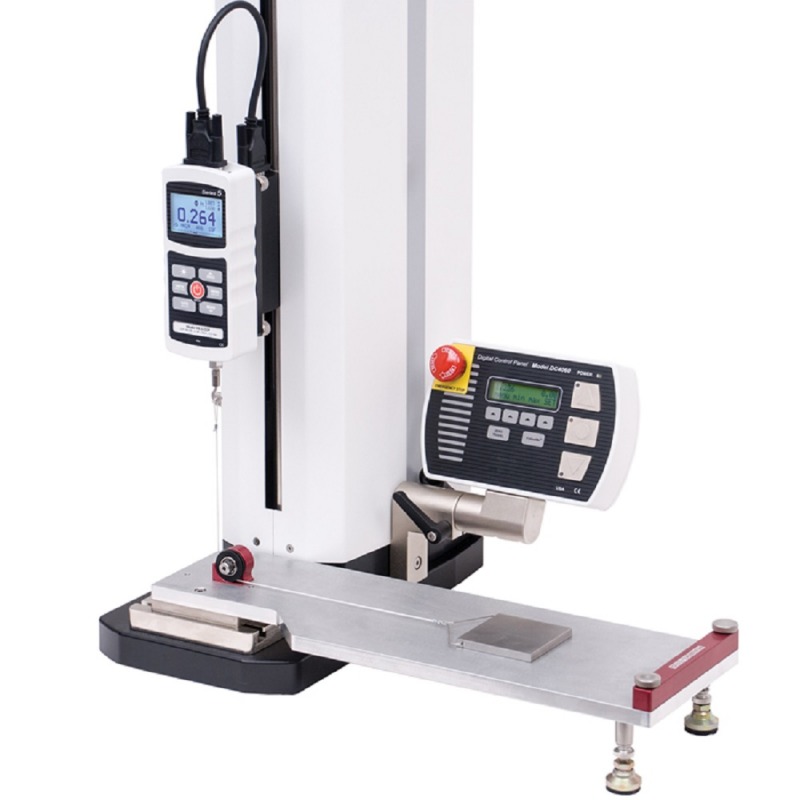

Gemaakt in de Verenigde Staten van AmerikaDe G1086 COF Fixture vormt een integraal onderdeel van een opstelling voor het meten van de Coëfficiënt van Wrijving (COF), die tevens bestaat uit een COF-meter en/of een trek-kolom.

Deze fixture is ontworpen om naadloos samen te werken met de volgende modellen teststandaarden: F105, F305, F505, F755, F755S, ESM303. Adapters zijn beschikbaar voor andere compatibele modellen.
In situaties waar de Series F teststandaard met IntelliMesur wordt gebruikt, is de meter al geïntegreerd, en is alleen de toevoeging van een krachtsensor vereist.

Deze fixture bestaat uit verschillende onderdelen, waarbij het bed is vervaardigd uit duurzaam 6061 T6 aluminium. Verstelbare montagevoeten garanderen een vlak werkoppervlak, terwijl een geïntegreerde klem het basismateriaal stevig op zijn plaats houdt.

Een 200-gram slee wordt verbonden met de loadcel van het meetapparaat via een kabel, die door een rol met lage wrijving loopt. Terwijl de kop van de trek-kolom omhoog beweegt, wordt de kabel rond de katrol met lage wrijving getrokken, waardoor de slee over het testmateriaal wordt voortbewogen. De meter registreert zowel statische als kinetische coëfficiënten van wrijving, afhankelijk van het specifieke gebruikte instrument.

De veelzijdigheid van de G1086 maakt het mogelijk om deze te gebruiken voor een breed scala aan materialen, waarbij deze voldoet aan de testnormen zoals vastgelegd in ASTM D1894 en andere relevante voorschriften.

Voor uw gemak is de G1086 verkrijgbaar in een uitgebreide kit, samen met de M5-2-COF meter, aangeduid als COF-K1.


Kenmerken
  • Directe montage op framemodellen: F105, F305, F505, F755, F755S, ESM303, ESM301. Adapters beschikbaar voor andere modellen.
  • COF-K1, Armatuur + meet, set is beschikbaar
  • Het sledegewicht kan worden geconfigureerd van 100 tot 1000 gram
  • Inclusief 200 g slede en testmonster klem
  • Maximale slede afstand: 265 mm

Afmetingen
G1086 COF armatuur
Afmetingen-G1086 COF armatuur


Afmetingen van het G1086 COF armatuur

Alle afmetingen wirden vermeldt in inch met metrische maten in [mm] er achter.


Leveromvang

Het G1086 COF armatuur wordt geleverd inclusief de volgende accessoires:

  • Lange werk tafel
  • Monster klem
  • Stelbare voeten
  • Waterpas
  • 200 g slede
  • Kabel
  • Wrijvingsarme katrol


Video


Accessoires

M5-2-COF Wrijvingscoëfficiënt meter


  • Berekent statische en kinetische wrijvingscoëfficiënten
  • Configureerbaar sledegewicht (100 - 1000 g)
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

M5-2-COF Wrijvingscoëfficiënt meter 127255

ESM303 Gemotoriseerde Teststand met PC besturing


  • Instelbare snelheid
  • Instelbare, verwijderbare controller met intuïtieve menu navigatie
  • Motorisch aangedreven, soepel en eenvoudig gebruik zonder snelheidsvariatie onder belasting

Meer details

ESM303 Gemotoriseerde Teststand met PC besturing 127201

Series F test frames met IntelliMESUR® F105 / F305 / F505 / F505H


  • Installatie, uitvoering en analyse van test gegevens via het geïntegreerde IntelliMESUR® bedieningspaneel
  • Geïntegreerde oplossing voor motion control en gegevensverzameling voor een naadloze interface voor FS05-krachtsensor zonder kabels
  • Plug & Test® systeem werkt ook met (rekstrook) loadcellen van derden via de PTAF-adapter

Meer details

Series F test frames met IntelliMESUR® F105 / F305 / F505 / F505H 127400

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software


  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Kracht & Verplaatsing Analyse Software 126514

Specificaties
Maximale sleepafstand265 mm (10.5 in)
Materiaal werktafel6061 T6 aluminium
Slede materiaal303 RVS
Gewicht3.4 kg (7.4 lb)
Verzend gewicht4,5 kg (10 lb)

Downloads

Nu bestellen
Product

Product
Prijs
Aantal
135820
G1086 Coefficient of friction fixture
€ 1.775,00

Accessories

Product
Prijs
Aantal
134334
M5-2-COF-E Digitale Krachtmeter met COF functie – 10 N
€ 1.461,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
