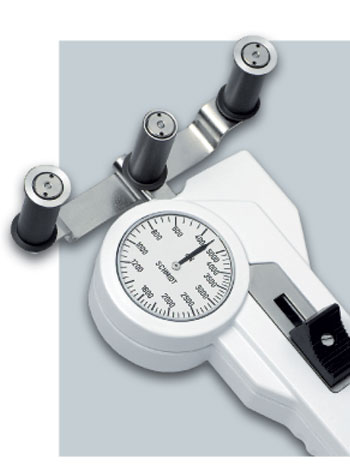

DXB Spanningsmeter met cylindervormige geleiderollers


Gemaakt in DuitslandSpanningsmeter met cylindervormige geleiderollers die in de richting van de gebruiker wijzen.

Spanningsmeter voor allerlei soorten banden

Bij het selecteren van een spanningsmeter moet het volgende in acht worden genomen:
1. Geleiderollers van verschillende formaten kunnen niet door de gebruiker verwisseld worden
2. De breedte van de geleideroller moet overeenkomen met de breedte van het te meten materiaal. Dit om te voorkomen dat onjuist gemeten wordt en om te zorgen dat de spanningsmeter niet beschadigd.

SCHMIDT heeft de oplossing voor al uw meetproblemen! Neem contact op met Checkline-Europe om al uw specifieke eisen te overleggen.

Om u te helpen bij het selecteren van de juiste spanningsmeter voor uw specifieke producten heeft Checkline-Europe de volgende zaken nodig:

  • Soort materiaal en de afmetingen
  • Verwachte spanningsmarges
  • Monster van ongeveer 5 meter


Let op: Bij dit model zijn geen materiaaldikte compensatie en filamentgeleider leverbaar.


Kenmerken
  • Buitenste geleiderollers hebben opstaande randen
  • Mogelijkheid tot vaste installatie van de spanningsmeter om constant te meten
  • 41mm Ø wijzerplaat
  • Geleideroller diktes van 7-50 mm verkrijgbaar
  • Stevige aluminium behuizing
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd
  • Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport

Spanningsbereik
ModelRangesMeetkopbreedtes* (mm)Rollerbreedtes (mm)
DXB-50 10-50 557
DXB-120 20-120 557,10,15,20,30
DXB-200 20-200 557,10,15,20,30
DXB-400 20-400 557,10,15,20,30
DXB-1000 100-1000 557,10,15,20,30,36,41,50
DXB-2000 200-2000 1177,10,15,20,30,36,41,50
DXB-5000 400-5000 1177,10,15,20,30,36,41,50
DXB-10K 2,5-10 daN 1177,10,15,20,30,36,41
DXB-20K-L 5-20 daN 1677,10,15,20,30
Er zijn ook andere soorten spanningsmeters, meetkop breedtes en materiaal kalibraties beschikbaar, bijvoorbeeld met de wijzerplaat in grammen of kilogrammen. Informatie over deze spanningsmeters is beschikbaar op aanvraag

* Afstand tussen de buitenste geleiderollen
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter

Rollers
CodeGeleideroller materiaalLijn snelheid
Code: Standaard Gehard aluminium
(Uitzondering: 7 mm rollers zijn gemaakt van vernikkeld staal)
1000 roller

Opties

Leveromvang
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Specificaties
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:±1% volledige schaal of ±1 schaalverdeling
Scala diameter:41 mm
Temperatuur:10-45ºC
Luchtvochtigheid:85% RH, max.
Behuizing materiaal:Gegoten aluminium
Afmetingen:188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):ong. 520 g (1300 g)
