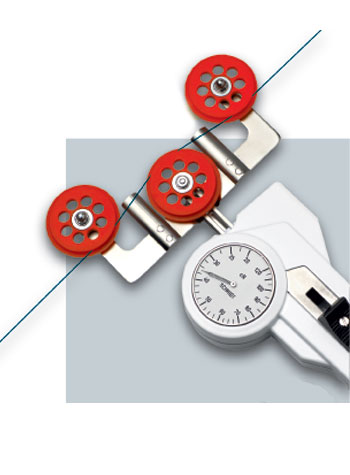

DXF Spanningsmeter met grote rollers voor minimale materiaalvervorming


Gemaakt in DuitslandSpeciaal model spanningsmeter met grote geleiderollers voor minimale verbuiging van de materialen zoals glasvezel en carbon.

Fragiele filamenten zoals glasvezel en andere techische vezels vereisen soms grotere geleiderollers of een grotere afstand tussen de rollers

Let op: Dit model heeft geen mogelijkheid voor materiaaldikte compensatie

Kenmerken
  • Grote, gelagerde, V-vormige rollers met een groefdiameter van 32 mm
  • Stevige aluminium behuizing
  • Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens DIN EN 10204 met kalibratie rapport
  • Elk instrument is individueel gekalibreerd om de hoogste nauwkeurigheid te kunnen garanderen
  • 41mm Ø wijzerplaat
  • Door de grootte van de geleiderollers wordt het materiaal minimaal verbogen
  • Certificate of Compliance with the order 2.1 according DIN EN 10204 word meegeleverd

Spanningsbereik
ModelRanges Meetkopbreedtes* (mm) SCHMIDT Kalibratie**
DXF-120 20-120 cN. 140PA: 0,12 mm Ø
DXF-200 20-200 cN. 140PA: 0,12 mm Ø
DXF-400 20-400 cN. 140PA: 0,20 mm Ø
DXF-1000 50-1000 cN. 140PA: 0,30 mm Ø
Er zijn ook andere soorten spanningsmeters beschikbaar, bijvoorbeeld met de wijzerplaat in grammen. Informatie over deze spanningsmeters is beschikbaar op aanvraag

* Afstand tussen de buitenste geleiderollen
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Speciale afstelling door middel van monsters, geleverd door de klant wordt aangeraden als het materiaal significant verschilt van de SCHMIDT standaard in diameter, stugheid of vorm. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter

Rollers
CodeGeleideroller materiaalLijn snelheid
Code: Standaard Gehard aluminium 4000 roller
T Hard plastic (POM), zwart 1000 } roller

Leveromvang
Levering omvat:
Spanningsmeter met draagtas, gebruikers handleiding in het Engels of Duits naar keuze

Specificaties
Kalibratie:Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:±1% volledige schaal of ±1 schaalverdeling
Scala diameter:41 mm
Temperatuur:10-45ºC
Luchtvochtigheid:85% RH, max.
Behuizing materiaal:Gegoten aluminium
Afmetingen:188 x 85 x 45 mm (LxBxH)
Gewicht, netto (bruto):ong. 500 g (1000 g)
