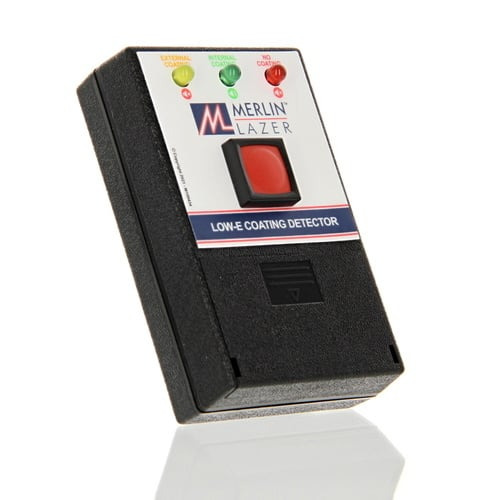

Merlin Low-E Coating Detector - Detecteert Coatings Op Glas

De nieuwe Merlin Lazer Low-E coating detector is ideaal voor:
- Identificeren van Low-E glas met één druk op de knop
- Controleren van de Document L naleving

Low-E / Laag Emissie glas is een essentieel component van energiezuinige ramen. Dit glas heeft een bijna onzichtbaar toplaag (een of meerdere laagjes flinterdunne metaaloxide om de isolerende eigenschappen te verbeteren) welke de Low-E detector kan sporen. De Merlin Low-E Laagdetector kan enerzijds Pilkington K-Glas en alle overige Low-E toplagen op enkel en dubbel glas elementen opsporen, maar hij kan ook aanwijzen op welke oppervlakte de toplaag zich bevindt.

De detector wordt gewoon op het te meten glas geplaatst. Als een toplaag op het glas opgespoord is hoort u een geluid en ziet u een groen licht. Op die manier kunnen installateurs en inspecteurs de aanwezigheid van toplagen en de geschikte oriëntering van het element controleren.

Enkele beglazing Tijdens het vervaardigen is het belangrijk om te weten op welk oppervlak van het glas de lage E-coating is aangebracht.
Plaats de twee metalen sensoren gewoon tegen het glas zoals hieronder getoond.
Opmerking: U hoeft niet op de rode knop te drukken want de sensoren zijn zelfwerkend.

Enkel Glas - Positie 1 Wanneer de sensoren niet in contact zijn met de lage E-coating, dan zendt de detector geen hoorbare toon uit.(afbeelding 1) Wanneer de sensoren in contact komen met de lage E-coating, dan geeft de detector door een hoorbare toon de aanwezigheid van de coating aan.(afbeelding 2)

Dubbele beglazing
Om de aanwezigheid van lage E-coating op dubbele beglazing vast te stellen, dient u het instrument plat op het glas te plaatsen, zoals hieronder getoond, en op de rode toets te drukken

Dubbel Glas - Positie 2 Als het instrument de aanwezigheid van lage E-coating op het glasblad waartegen het instrument is geplaatst niet ontdekt, dan zendt de detector geen hoorbare toon uit. Als er geen toon wordt uitgezonden, moet u deze procedure gewoon op de andere kant van de ruit herhalen.(afbeelding 3) Als het instrument de aanwezigheid van lage E-coating op glasblad waartegen het instrument is geplaatst ontdekt, dan wordt dit door een hoorbare toon aangeduid (afbeelding 4)

Als u wilt controleren of de dubbele beglazing naar behoren is vervaardigd en of de coating juist naar de luchtspouw is georiënteerd, dan volgt u gewoon de procedure om vast te stellen of het stuk glas is voorzien van de lage E-coating zoals getoond in afbeeldingen 3  & 4 hierboven.

Nadat u dit heeft gedaan, plaatst u gewoon de twee metalen sensoren tegen het glas, zoals getoond in afbeeldingen 1 & 2.
De coating moet altijd naar de luchtspouw zijn georiënteerd en niet blootgesteld zijn aan de buitenlucht waar de coating beschadigd kan worden. Daarom dient u geen hoorbare toon te horen tijdens dit onderdeel van de test.
