RFS150-XY Radiale krachtsensor met 2 meetassen


Gemaakt in DuitslandBeschikbaar in 14 meetbereiken:
0 - 5N tot 0 - 1000N

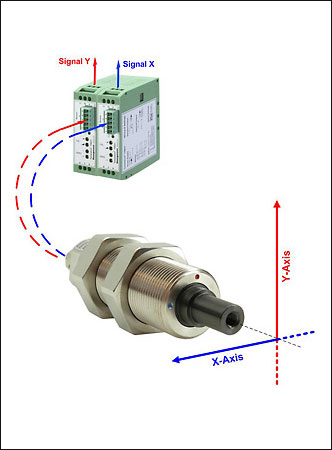

De duale-as radiale krachtsensor heeft twee meetassen die verticaal van elkaar zijn opgesteld. De krachtintroductie vindt radiaal plaats op de lager. Elke toegepaste kracht kan vectoriaal gesplitst worden in X- en Y-componenten.

Toepassingsgebieden:

  • voor onderzoek en industrie
  • acquisitie van asbelastingen, lagerreacties en onbalans
  • XY-kracht metingen op schachten en as-krachtmetingen op zwenkgewrichten en krukassen f
  • opname van polaire krachtdiagrammen


De hoge mechanische stijdheid van de weegcel zorgt voor metingen met vrijwel geen excursie.

De gespecificeerde en gekalibreerde nauwkeurigheid blijft gedurende de gehele levensduur en over een groot bereik van de meetas onveranderd onafhankelijk van directe axiale krachten.

Beide kracht signalen worden geconditioneerd met een 2-kanaals meetversterker. Waarde en richting van de toegepaste kracht worden verkregen.

Voor analyse kunnen de gegevens opgeslagen worden op de pc, b.v. met de HCC-Easy software.

De exportfunctie stelt de gebruiker in staat de gegevens over te dragen op andere software voor uitgebreide analyse, b.v. het genereren van een XY-diagram.




Kenmerken
  • 2 meetassen, verticaal ten opzichte van elkaar
  • Onafhankelijk van het invoerpunt van de kracht, bijv. niet gevoelig voor hefboomarmwerking
  • Doordachte behuizing voor simpele montage
  • Hoge bescherming tegen overbelasting
  • Geen invloed van axiale kantelmomenten of directe axiale krachten die kunnen optreden
  • Robuuste roestvrijstalen behuizing

Specificaties
Nauwkeurigheid± 0,2 %
Input weerstand350 Ohm ± 3
Output weerstand350 Ohm ± 1
GebruikstemperatuurSensor: -10 tot 70 °C
Verbindingskabel: -30 tot 80 °C
Opslagtemperatuur-30 to 70 °C
Overbelastingsbescherming400 - 800 % (afhankelijk van nominale kracht)
Gewicht400 gram
Materiaal sensorRoestvrij staal
BeschermingIP50
