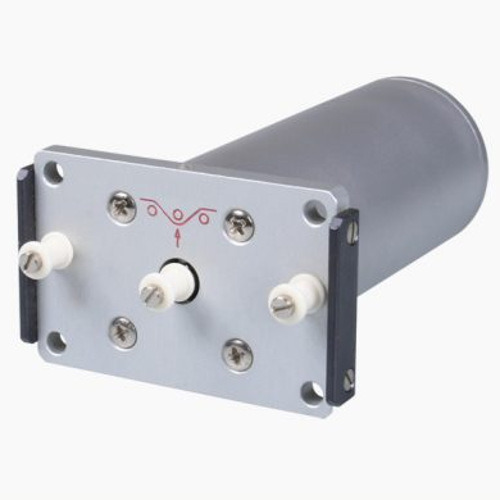

TSP Elektronische Spanningssensor TSP
De TSP Stationaire Spanningssensor heeft niet-roterende aluminiumoxide Ø 5.2 mm keramische pinnen, geschikt voor draden en vezels met een maximale lijnsnelheid van 6000 m/min. tot max. 1000 tex.
De TSP voert nauwkeurige elektronische spanningsmetingen uit op high-speed textiel, draden en vezels.
Ingebouwde signaalconditionering met ZERO- en SPAN-pots zorgen voor een hoogwaardige, analoge output om de kans op signaalstoring te minimaliseren.
Te gebruiken voor procesdiagnose, continue monitoring en registratie van online spanningen. De sensoren kunnen tevens gebruikt worden als onderdeel van een gesloten bedieningssysteem met een controller van derden.
De sensor kan middels de gaten in de behuizing, of de gaten in de front plate, bevestigd worden aan vlakke ondergronden of machine frames.
De Checkline TSP Stationaire Elektronische Spanningssensor met niet-roterende keramische pinnen is beschikbaar in 5 Spanningsbereiken:
van 0 - 50 cN tot 0 - 1000 cN.
De TSP is beschikbaar met meerdere uitgangssignalen:
- Standaard: Uitgangssignaal: analoog 0 – 1 V DC
of optioneel
- Code A2: Uitgangssignaal: analoog 0 – 10 V DC
- Code A3: Uitgangssignaal: stroom 4 – 20 mA
- Code A10: Uitgangssignaal: analoog DMS: mV/V (Voor sensoren zonder versterker)
De TS1 Stationaire Spanningssensor wordt geleverd met een Certificaat van Overeenstemming met de bestelling 2.1 volgens EN 10204.
Optioneel verkrijgbaar:
Inspectiecertificaat 3.1 volgens EN 10204 met kalibratiecertificaat .
- Spanningssensor met robuuste aluminium behuizing
- Vereiste voeding +15…24 V DC (geregeld)
- Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204 inbegrepen
- Optioneel verkrijgbaar: Inspectiecertificaat 3.1 volgens EN 10204 met kalibratiecertificaat .
- Spanningssensor TSP met geïntegreerde meetversterker en hoge nauwkeurigheid van 1 % FS
- Niet-roterende, verwisselbare keramische pinnen voor lijnsnelheden tot max. 6000 m/min
- Alleen geschikt voor draden en vezels
- Meerdere outputs leverbaar:
– analoog: 0 – 1 V DC (standaard), 0 – 10 V DC (optioneel)
– stroom: 4 – 20 mA (optioneel)
– analoog DMS: mV/V (optioneel) - Eenvoudig te installeren/bevestigen
- Meetprincipe – laadcel met hoge kwaliteit rekstrookje
- Eenvoudige kalibratie naar aangepast materiaal door gebruiker – zero- en gain-kalibratie is vereist
- Mechanische bescherming tegen overbelasting
- Spanningssensor TSP met transparante verpakking;
- Gebruikershandleiding in het Duits en Engels (zoals gewenst);
- Certificate van Overeenstemming met de bestelling 2.1 volgens EN 10204 inbegrepen.
| Model | Spanningsbereik | Breedte Meetkop* | SCHMIDT Kalibratiemateriaal** |
|---|---|---|---|
| TSP-50 | 0 – 50 cN | 64 mm | PA: 0.12 mm Ø |
| TSP-100 | 0 – 100 cN | 64 mm | PA: 0.12 mm Ø |
| TSP-200 | 0 – 200 cN | 64 mm | PA: 0.12 mm Ø |
| TSP-500 | 0 – 500 cN | 64 mm | PA: 0.20 mm Ø |
| TSP-1000 | 0 – 1000 cN | 64 mm | PA: 0.30 mm Ø |
| Andere spanningsbereiken en meetkop-breedten op verzoek beschikbaar. Andere meeteenheden beschikbaar, zoals g. * Buitenafmetingen van front plate ** Geschikt voor 95 % van de toepassingen PA = Polyamide Monofilament Kalibratie op aangepast materiaal: Wanneer het procesmateriaal aanzienlijk verschilt van het SCHMIDT kalibratiemateriaal in diameter, stijfheid of vorm, wordt het aanbevolen een kalibratie uit te voeren met het, door de klant geleverde, materiaal. Hiervoor dient een materiaalmonster van ongeveer 5 m aangeleverd te worden. |
|||
Standaard
Uitgangssignaal: 0 – 1 V DC
Code A2
Uitgangssignaal: 0 – 10 V DC
Code A3
Uitgangssignaal: 4 – 20 mA
Code A10
Uitgangssignaal: mV/V
Voor sensoren zonder meetversterker
Inclusief stevig aangesloten, 2 meter lange kabel met open uiteinden
Om de TSP Spanningssensor te bestellen, geef dan alstublief het gehele bestelnummer door als volgt:
Voorbeeld
| Model met spanningsbereik | Code uitgangssignaal (indien niet standaard) | Complete bestelnummer | ||
|---|---|---|---|---|
| TSP-200 | + | A2 | = | TSP-200-A2 |
| Bestel-code | Lijnsnelheid vmax. … m/min | Materiaal |
|---|---|---|
| Standaard | 6000 | Aluminium-oxide keramisch Ø 5.2 mm |
| E10061 - Diodestekker met bajonetdop | |
 |
Diodestekker geschikt voor sensoren van de TS-serie, kabel uitgang 3.5 – 6 mm Bestelnummer: E10061 |
| EK0603, EK0605 en EK0610 - Aansluitkabel met 2 diodestekkers | |
 |
Aansluitkabel met 2 diodestekker, voor analoge uitgang en spanningssignaal. Voor het verbinden van TS-sensor met SCD-1 display. Bestelnummer: EK0603, Lengte 3 m Bestelnummer: EK0605, Lengte 5 m Bestelnummer: EK0610, Lengte 10 m |
| EK0612, EK0614 en EK0615 - Aansluitkabel met 1 diode plug en open uiteinde | |
 |
Aansluitkabel met 1 diodestekker en open uiteinde, voor analoge uitgang en stroomsignaal. Andere kabellengten op verzoek verkrijgbaar! |
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
