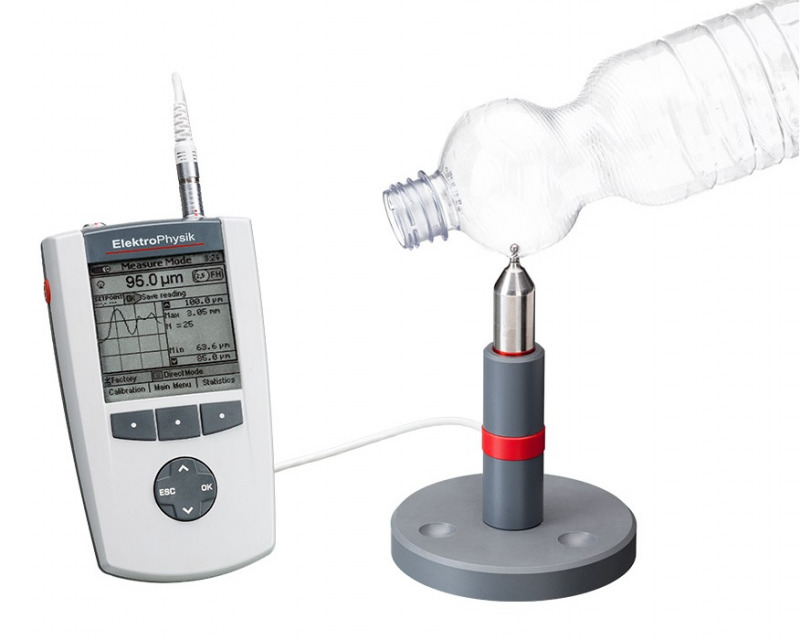

MiniTest FH Series Magnetisch precisie diktemeter


Gemaakt in DuitslandDe FH-Serie modellen FH-7200 en FH7400 zijn draagbare diktemeters die in staat zijn om nauwkeurig materialen te meten met een dikte tot 10 mm. Hun geringe omvang en draagbaarheid maakt ze ideaal om gebruikt te worden in productieruimtes en kwaliteitslaboratoria. Met de FH Serie modellen diktemeters kunnen nauwkeurig metingen worden gedaan op alle soorten non-ferro-producten, ongeacht hun grootte, vorm en materiaal.
De FH-7200 en FH-7400 zijn ideaal voor toepassingen waar nauwkeurige metingen van scherpe hoeken, kleine radi en/of complexe vormen zijn vereist.

De twee modellen beschikbaar in deze serie:

FH-7200 biedt meetmogelijkheden, inclusief “real-time” dikte meting, weergave van de minimum en maximum metingen, een offset-modus en automatische opslag van maximaal 100.000 waarden.

FH-7400 dit model heeft dezelfde mogelijkheden als de MiniTest 7200 FH, maar met extra functies: statistische grafieken, “realtime” trend, data base met maximaal 200 batches en uitgebreidere automatische opslag tot maximaal 240.000 waarden. bv. 1200 per batch.

Er zijn vijf sonden beschikbaar:

FH4 Standaard Sonde (Meetbereik 0 - 6mm / kalibratiekurve voor kogel grootte 1.5mm, 2.5mm, 4mm)
FH4-1MM Sonde (Meetbereik 0 - 6mm / zelfde als standaard FH4 sonde met extra 1mm kogel kalibratiekurve voor zeer kleine konkave oppervlakten)
FH4-M Sonde (Meetbereik 0 - 9mm / zelfde als standaard FH4 maar tevens geschikt voor magnetische kogels om het meetbereik te vergroten naar 9mm)

FH10 Standaard Sonde (Meetbereik 0 - 13mm / kalibratiekurve voor kogel grootte 2.5mm, 4mm, 6mm, 9mm)
FH10-M Standaard Sonde (Meetbereik 0 - 24mm / zelfde als standaard FH10 maar tevens geschikt voor magnetische kogels om het meetbereik te vergroten naar 24mm)




Kenmerken
  • Ideaal voor flessen, aluminium blikjes, glas en plastic onderdelen met complexe vormen
  • Groot, gemakkelijk af te lezen display
  • Opslag van gegevens tot maximaal 20 punten per seconde
  • Sensor-geïntegreerde digitale signaalverwerking
  • Minimale en maximale metingen
  • Meer-punts kalibratie tot 5 punten
  • Hoge precisie "focus-punt" kogeltjes voor reproduceerbare metingen
  • Menu-gestuurde gebruiker interface
  • SPC mogelijkheden
  • Context-gevoelige on-line help

Specificaties
Meetbereik
met FH4 meetsonde
0-1.3mm met 1.0mm kogel (Alleen met FH4-1MM!)
0-2.0mm met 1.5mm kogel
0-3.5mm met 2.5mm kogel
0-6.0mm met 4.0mm kogel
0-5.0mm met 1.5mm magnetische kogel (Alleen met FH4-M!)
0-9.0mm met 3.0mm magnetische kogel (Alleen met FH4-M!)
Meetbereik
met FH10 meetsonde
0-4.0mm met 2.5mm kogel
0-7.0mm met 4.0mm kogel
0-10.0mm met 6.0mm kogel
0-13.0mm met 9.0mm kogel
0-16.0mm met 4.0mm magnetische kogel (Alleen met FH10-M!)
0-24.0mm met 6.0mm magnetische kogel (Alleen met FH10-M!)
Resolutie
met FH4 meetsonde
0-1.3mm (1mm kogel): ±(3 µm + 1% van meting)
0-2.0mm: ±(3 µm + 1% van meting)
0-3.5mm: ±(5 µm + 1% van meting)
0-6.0mm: ±(10 µm + 1% van meting)
0-5.0mm (magnetisch): ±(20 µm + 2% van meting)
0-9.0mm (magnetisch): ±(40 µm + 2% van meting)
Resolutie
met FH10 meetsonde
0-4.0mm: ±(5 µm + 1% van meting)
0-7.0mm: ±(10 µm + 1% van meting)
0-10.0mm: ±(20 µm + 1% van meting)
0-13.0mm: ±(20 µm + 1% van meting)
0-16.0mm (magnetic): ±(40 µm + 2% van meting)
0-24.0mm (magnetisch: ±(60 µm + 2% van meting)
Laag Bereik Resolutie FH4: 0.1 µm
FH10: 0.2 µm
Herhaalbaarheid Beter dan ± (1 µm + 0.5 % van meting)
Meetprincipe Magnetostatisch
Opslagsnelheid 1, 2, 5, 10, 20 metingen per seconde (selecteerbaar)
Data geheugen FH7200: 100,000 waarden
FH7400: 240,000 waarden
Kalibratie modi Fabrieks, Nul, Nul + tot 4 punten
Meeteenheden Metrisch: µm, mm
mil, inch
Statistische weergave Numeriek, trend en (histogram enkel met MiniTest 7400 FH)
Interface RS232 TTL + IrDA 1.0 + ( USB enkel via connection box)
Modellen MiniTest 7200 FH
MiniTest 7400 FH
Gebruikstemperatuur –10 °C tot +60°C
(Opslag temperatuur: –20°C tot +80°C)
Afmetingen 153 mm x 89 mm x 32 mm
Gewicht 310 gram
Voeding 4 x AA batterijen of optionele AC adapter

Leveromvang

Geleverd als een complete set, bestaande uit de

  • FH- Meter,
  • Magnetische sonde,
  • 3x Set precisie kogeltjes: bij FH-4 model( 1x 1,5mm, 2,5mm & 4mm) bij FH-10 model( 1x 2,5mm, 4mm & 6mm),
  • 4 AA batterijen
  • Rubberen bescherming
  • Standaard
  • Riembevestiging
  • Magnetische schroevendraaier
  • MSoft Pro 7 Software,
  • Gebruikershandleiding
  • Plastic draagkoffer


Video


Downloads

Nu bestellen
Producten

Product
FH7200 - MiniTest FH 7200 Wall Thickness Gauge (without probe)

FH7400 - MiniTest FH 7400 Wall Thickness Gauge (without probe)

FH4 Standard Probe measuring range (0 -6mm)

FH4-1MM Probe suitable for additional 1mm balls

FH4-M - FH4 Probe with extended measuring range (0 -9mm)

FH10 Standard Probe measuring range (0 -13mm)

FH10-M Probe Probe with extended measuring range (0 -24mm)


Accessories

Product
FH-BALLS-15 - MiniTest Steel Balls 1.5 mm - 100 pieces

FH-BALLS-25 - MiniTest Steel Balls 2.5 mm - 100 pieces

FH-BALLS-40 - MiniTest Steel Balls 4.0 mm - 50 pieces

FH-BALLS-60 - MiniTest Steel Balls 6.0 mm - 25 pieces

FH-BALLS-90 - MiniTest Steel Balls 9.0 mm - 10 pieces

FH-CONN-BOX - MiniTest Connection Box with USB Cable

FH-FOOT-SWITCH - MiniTest Foot Switch

FH-ADAPTER - MiniTest FH Main Power Adapter

FH-USB - MiniTest FH USB Connection cable to PC

FH-IRDA - MiniTest IRDA IR adapter for PC
