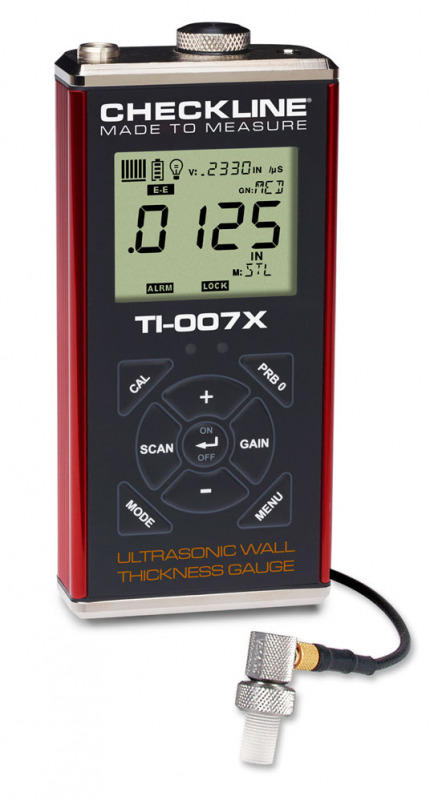

TI-007X Ultrasone Precisie Wanddiktemeter


Gemaakt in de Verenigde Staten van AmerikaMeetbereik: (met de standaard delay-line meetsonde)
0,150 - 25,40 mm

Maximale Meetbereik: (met contactmeetsonde)
 tot 915,0 mm (afhankelijk van materiaal en sonde)


De TI-007X is een precisie ultrasone wanddiktemeter welke is ontwikkeld voor metingen met hoge resolutie van dunne metalen en kunststoffen. De technologie wordt geleverd in een behuizing van geëxtrudeerd aluminium, die is afgedicht om zelfs moeilijke milieu- en productieomstandigheden te weerstaan.

Het meetbereik van de TI-007X wanddiktemeter is 0,15 - 25,4 mm op staal. Met behulp van een single-element delay-linemeetsonde  kunnen dunne materialen worden gemeten. Het apparaat verwijdert vervolgens automatisch alle echo-echo (E-E) -coatings en schakelt automatisch over naar interface-echo-modus (I-E) bij het meten van dikkere materialen. Voor het meten van kunststoffen kiest de gebruiker opnieuw de plastic modus (PLAS) met een grafiet vertragingspunt (Art. X-633-0000).

Daarnaast biedt de TI-007X de verschilmodus (DIFF) waar de gebruiker een nominale waarde instelt en het instrument berekent het ± verschil tussen de nominale waarde en de gemeten wanddikte. In de alarmmodus stelt de gebruiker maximale en minimale waarden in en de LED's op het voorpaneel worden geactiveerd wanneer de metingen buiten het tolerantiebereik vallen.

De TI-007 kan ook worden gebruikt met contactsondes met één element, waardoor het meetbereik wordt vergroot tot 923 mm (afhankelijk van materiaal en sonde). Hoewel de TI-007X geen intern geheugen heeft, kunnen individuele metingen via de USB-poort naar een pc of een andere geschikte gegevensverzamelaar worden gestuurd. Als een gegevensopslag nodig is, is de TI-007DLX de juiste alternatieve apparaatkeuze.


Kenmerken
  • Resolutie: 0.001mm
  • Groot LCD-scherm met achtergrondverlichting geeft de laatste meting weer
  • Scanmodus, 100 metingen / seconde. Sleep de sonde over een groot oppervlak, de kleinste gemeten waarde tijdens de scan wordt weergegeven.
  • Beschermingsklasse IP65
  • Levering inclusief NIST traceerbaar kalibratiecertificaat
  • 5 jaar garantie op de meter
  • Selecteerbare meetmodi: Pulse Echo (P-E), Interface Echo (I-E) en Plastics (PLAS)
  • Instelbare geluidssnelheid, 8 presets en 2 geheugenslots voor gebruikersgeluidssnelheden
  • Kalibratie op monster met bekende materiaaldikte mogelijk, het apparaat berekent automatisch de juiste geluidssnelheid.
  • Verstelbare GAIN in 5 niveaus, voor fijnafstelling van moeilijke materialen of toepassingen
  • Instelbare maateenheden inch of mm
  • Instelbare achtergrondverlichting AAN / UIT / AUTO
  • Overdracht van individuele meetwaarden naar een computer / gegevensverzamelaar zonder software
  • Aangedreven door: 120 MHz FPGA Timing & 100 Volt Spike Pulser

Leveromvang

De TI-007X wanddiktemeter wordt geleverd in een complete set bestaande uit:

  • TI-007X wanddiktemeter
  • T-402-5507 1/4 "15 MHz delay-line meetsonde
  • 120 ml Koppelingsgel
  • NIST-traceerbaar kalibratiecertificaat
  • 2 AA-batterijen
  • Handleiding

Alles geleverd in een met schuim gevoerde plastic koffer.

  • USB-C-kabel voor gegevensoverdracht is optioneel verkrijgaar


360 graden foto

Specificaties
Maximaal meetbereik:
(op staal)
0,15 - 924 mm
(afhankelijk van materiaalsoort en type sonde)
Meetbereik met standaard sonde:0,15 - 25,4 mm met standaard sonde en vertragingspunt op staal
Resolutie:Schakelbaar 0,001 mm of 0,01 mm
Volume:Automatische tijdsafhankelijke versterking (TDG) met handmatige overbrugging
Geluidssnelheid bereik:305 - 18542 m / sec
Sonde (standaard):1/4 "diameter, 15 MHz delay-line meetsonde (artikel T402-5507) en kabel (artikel N-104-0020)
Sonde (optioneel):Diverse sondes met enkelvoudig element met vertragingspunt of contactprobes (5-20 MHz)
Kabel:1,2 m met Microdot / Lemo 00-connector (artikel N-104-0020)
Scherm:Multifunctioneel LCD-scherm met 7 segmenten en achtergrondverlichting
Achtergrondverlichting:Verlichting selecteerbaar AAN / UIT / AUTO en instelbare verlichtingsintensiteit (Lo, Med, Hi)
Updatesnelheid 10 Hz (10 updates / seconde)
Gegevensuitvoer:Uitvoer van individuele meetwaarden via USB (geen intern geheugen).
Bijbehorend model met datageheugen is de TI-007DLX.
Bedrijfstemperatuur:-30 tot 75°C
Batterijtype:2x AA 1.5V alkaline, 1.2V NiCad of 1.5 lithium AA-cellen (oplaadbare batterijen kunnen worden gebruikt)
Batterijduur:Meestal 35 uur met alkaline batterijen en 18 uur met NiCad.
Gewicht:308 gram
Afmetingen:64 x 131 x 32 mm
Behuizing:Behuizing van geëxtrudeerd aluminium met vernikkelde aluminium eindkappen (afgedicht met pakking)
Klasse beschermingsbehuizing:IP65
Certificering:NIST traceable and MIL-STD-45662A
Keypad:Verzegeld membraantoetsenbord
Pulsrate:200 Hz (200 pulses/seconde)
Garantie:Meter: 5 jaar
Meetkop: 90 dagen (verbruiksartikel)

Meetsonde tip voor TI-007X
P/N Beschrijving Standard / Optioneel Afbeelding
X-231-0000 1/4" x 3/8"
voor alle metalen
(Kort)
standaard
X-241-0000 1/4" x 1/2"
voor alle metalen
(Lang)
standaard
X-633-0000 1/4" x 3/8"
Grafiet tip
voor dunne kunststoffen
(Korts)
optioneel

De grafietpunt wordt gebruikt in speciale plastic modus om kunststoffen te meten.


Meetlimieten
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces12,7mm
Minimum Radius for Concave Surfaces63,5 mm
Minimum HeadroomMinimum Headroom33,0 mm
Minimum Sample DiameterMinimum Sample Diameter12,7 mm
Minimum Substrate Thickness - FMinimum Substrate Thickness - Fn.v.t.
Minimum Substrate Thickness - NFen.v.t.

Accessoires

A-302-6002 Beschermende rubberen behuizing



    Meer details

    A-302-6002 Beschermende rubberen behuizing 127313

    Categorie Wanddiktemeter Accessoires


    Ruime keuze aan accessoires onze wanddiktemeters zoals, stalen testblokken, koppeling-gel, beschermende behuizingen, datakabels, printers, meetsondes en meetsondehouders.

    Meer details

    Categorie  Wanddiktemeter Accessoires 0

    CF-AN Ultrasone Koppelingsgel


    • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
    • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

    Meer details

    CF-AN Ultrasone Koppelingsgel 126455

    Li-ion oplaadbare AA-batterijen via USB naar USB-C


    • Oplaadbare Li-Ion-batterij
    • Stabiele spanning van 1,5 V gedurende 95% van de looptijd
    • Opladen via de USB naar USB-C kabel

    Meer details

    Li-ion oplaadbare AA-batterijen via USB naar USB-C 127554

    Nu bestellen
    Product

    Product
    Prijs
    Aantal
    136626
    TI-007X High Precision Wall Thickness Gauge
    € 2.022,00

    Accessories

    Product
    Prijs
    Aantal
    136674
    A-302-6002 - Protective Rubber Boot For TI-Series Small
    € 105,00
    126716
    T-402-5507 Spare / Replacement 15 mHz Probe for TI-007
    € 723,00
    126501
    X-633-0000 Graphite Tip For TI-007X
    € 53,00
    126745
    F-000-7102 Tip For TI-007X Standard Small
    € 21,00
    126746
    F-000-7103 Tip For TI-007X Standard Long
    € 21,00
    126821
    N-104-0020 Cable Lemo to Microdot (1.20 meter)
    € 88,00
    139547
    Li-ion oplaadbare AA-batterijen - 4 stuks (met USB naar USB-C-kabel)
    € 25,00
    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
