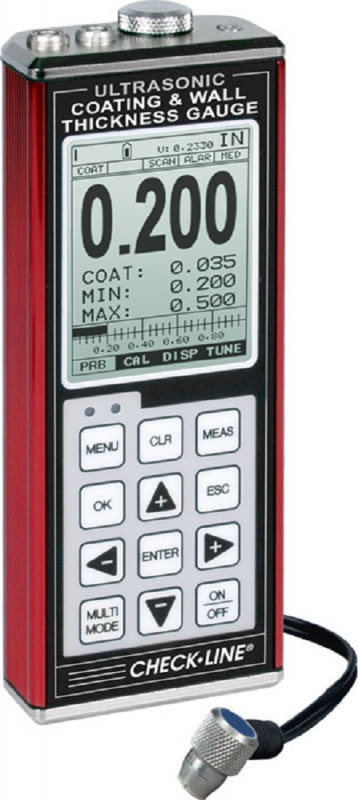

TI-CMX Ultrasone Laagdikte & Wanddikte Meter


Gemaakt in de Verenigde Staten van AmerikaVerkrijgbaar in drie verschillende uitvoeringen:

  • TI-CMX: standaardmodel
  • TI-CMX-H: Model met een speciale sonde voor hoge temperaturen tot 150°C
  • TI-CMX-2225: Model met 1/4" 2,25 MHz sonde voor dunne materialen



Met de CHECKLINE® TI-CMX kunt u zowel laag- als wanddikte nauwkeurig en snel meten - vanaf slechts één zijde. Het is ook mogelijk om de coating te meten en te verwijderen uit de wanddiktemeting door de TI-CMX om te schakelen naar de Pulse-Echo-modus. Op deze manier kan de gebruiker de fijnste corrosie en putjes lokaliseren, zonder de coating te verwijderen.

De TI-CMX is voorzien van een extra groot grafisch LCD-scherm met achtergrondverlichting dat lettertypen, afbeeldingen en displaycodes weergeeft. Het toont ook alle belangrijke instellingen zoals: Bedrijfsmodus, Snelheid, Scanmodus, Alarmen en andere opties. De gebruiker kan de achtergrondverlichting instellen op de volgende instellingen: AAN, UIT of AUTO, wat betekent: altijd aan, altijd uit of automatisch aan tijdens het meten.



Het apparaat bevat vijf door de gebruiker geselecteerde bedrijfsmodi:

Temperatuurgecompenseerd: Meet de wanddikte met behulp van Pulse-Echo en past de kalibratie automatisch aan om veranderingen in de materiaaltemperatuur te compenseren.

Coating aan: Meet de wanddikte met behulp van Pulse-Echo. Het geeft afzonderlijk de wand- en laagdikte weer.

Coating Off: Meet de wanddikte met behulp van Pulse-Echo. Het geeft alleen de wanddikte weer.

Thru-Coat: Meet de wanddikte alleen met behulp van Echo-Echo. (coating is NIET inbegrepen)

Alleen coating: meet alleen de laagdikte.


Kenmerken
  • De grote variatie aan tweevoudige-element sondes kan hij voor bijna elke toepassing worden gebruikt.
  • Staafdiagram met door de gebruiker ingestelde begin-eindwaarden die de hoogste resolutie bieden rond de beoogde diktewaarde.
  • Meet zowel dikte van coatings en verflagen als wanddikte (in één meting)
  • Instelbare versterkingsbereik van 110db (TDG - Time Dependent Gain)
  • Opstellingen en meetgegevens kunnen via een USB-aansluiting naar een computer worden overgebracht
  • Inclusief NIST-traceerbare kalibratie certificaat.
  • Automatische sondeherkenning met automatische of handmatige nulling.
  • De differentiële modus stelt de gebruiker in staat om een ​​"doeldiktewaarde" in te stellen en het display toont het VERSCHIL tussen werkelijke en doeldikte als een plus- of minwaarde.
  • 64 aangepaste instellingen kunnen worden opgeslagen en opgehaald voor handig gebruik en gelabeld voor gemakkelijke identificatie
  • Geef hoge/lage alarmgrenzen weer met hoorbare en visuele indicatoren.
  • Metalen behuizing biedt sterke bescherming tegen ruwe omgevingen.
  • CE-gecertificeerd.
  • 2 jaar garantie
  • TI-CMX-H voor oppervlaktetemperaturen tot 300°F/150°C. Optionele hi-temp sondes voor hogere oppervlaktetemperaturen aangeboden
  • Meet coatings tot 2.54 mm (0,100")

High Speed Scan Mode & B-Scan Mode
Hi-Speed Scan Mode (200 Hz) B-Scan Mode
High Speed Scan Mode B-Scan Mode
De Hi-Speed Scan Mode meet 64 keer per seconde en geeft de maximaal en minimaal gemeten waarde weer, gemeten in het meetinterval. De meetfequentie is 200/sec wanneer het meten van coating uitgeschakeld is. De B-Scan geeft een op tijd gebaseerd 'doorsnede-aanzicht' weer van het test materiaal. De contouren van de achterkant van het te meten materiaal worden weergegeven. De B-Scan functie geeft contouren weer over de laatste 7 gemeten waarden (van rechts naar links).

Accessoires

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat


  • Geproduceerd met hoogste precisie
  • Inclusief een NIST kalibratierapport en testlijst

Meer details

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat 125793

TI-SB4 Stalen Testblok (Ongecertificeerd)


  • Niet Gecertificeerd Test Block

Meer details

TI-SB4 Stalen Testblok (Ongecertificeerd) 126277

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters 126247

TI-V-BLOCK Meetsonde Houder


  • De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.

Meer details

TI-V-BLOCK Meetsonde Houder 126200

CF-AN Ultrasone Koppelingsgel


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details

CF-AN Ultrasone Koppelingsgel 126455

N-306-0010 RS232 (DB-9 naar Lemo) Datakabel 182cm


  • RS232 (DB-9 naar Lemo) Datakabel 182cm

Meer details

N-306-0010 RS232 (DB-9 naar Lemo) Datakabel 182cm 126320

TI-CMX-UW-50 Onderwater Meetsonde met 15m Kabel


  • 15 meter lange kabel met meetsonde. Met ongepolariseerde, Dual-Lemo aansluiting.
  • 1,27 cm, 5 MHz meetsonde geschikt voor een grote verscheidenheid aan staal, roestvast staal, aluminium en vergelijkbare toepassingen

Meer details

TI-CMX-UW-50 Onderwater Meetsonde met 15m Kabel 126350

DataComm Software


  • Geschikt voor Windows Vista en Windows 7

Meer details

DataComm Software 126691

CF-4H Hoge Temperatuur Koppelmiddel


  • Temperatuurbereik:
    -18 tot 315°C
  • Zeer langzaam drogend; maakt langdurig koppelen mogelijk zonder opnieuw aan te hoeven brengen

Meer details

CF-4H Hoge Temperatuur Koppelmiddel 126919

CF-4H-950F Koppelmiddel voor hoge temperaturen


  • Temperatuurbereik van 316ºC tot 404 ºC

Meer details

CF-4H-950F Koppelmiddel voor hoge temperaturen 127149

Cic-Wall Wanddiktemeter Kalibratie


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie
  • Zeer korte doorlooptijd

Meer details

Cic-Wall Wanddiktemeter Kalibratie 127035

Li-ion oplaadbare AA-batterijen via USB naar USB-C


  • Oplaadbare Li-Ion-batterij
  • Stabiele spanning van 1,5 V gedurende 95% van de looptijd
  • Opladen via de USB naar USB-C kabel

Meer details

Li-ion oplaadbare AA-batterijen via USB naar USB-C 127554

Leveromvang

De TI-CMX wordt geleverd als een complete kit inclusief:

  • de TI-CMX-meter
  • meetsonde
  • 120 ml fles koppelingsvloeistof
  • 2 AA-batterijen
  • NIST-kalibratiecertificaat
  • gebruiksaanwijzing
  • USB-kabel
  • met schuim beklede koffer.





Meetlimieten
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces8,89 mm
Minimum Radius for Concave Surfaces76,2 mm
Minimum HeadroomMinimum Headroom25,4 mm
Minimum Sample DiameterMinimum Sample Diameter3,8 mm
Minimum Substrate Thickness - FMinimum Substrate Thickness - Fn.v.t.
Minimum Substrate Thickness - NFen.v.t.

Specificaties
Meetbereik in staal:<b>Pulse-Echo-modus:</b> Pit- en foutdetectie meet van 0,025 - 9,999 inch (0,63 tot 254 millimeter)<br/><br/><b>Echo-Echo-modus:</b> Meet door verf & coatings van 0,1 - 4,0 inch (2,54 tot 102 mm).<br/> <b>Puls- Echo-Coating-modus:</b> 0,63 tot 254 millimeter & coating 0,01 tot 2,54 mm </b>
Het bereik varieert +/- afhankelijk van de dikte van de coating.
Maximale coating dikte:2.54 mm
Resolutie:0,01mm
Snelheidsbereik:1250 to 9999 meters/sec (0492 to .3936 in./ms)
Meeteenheden:mm of Inch
Bereik alleen coating modus:.0492 to .3936 in./ms<br/>1250 to 9999 meters/sec
Meetsonde types:Dual Element (1 to 10 MHz)
Meetmodes:- Pulse-Echo (corrosie mode)
- Pulse-Echo Coating (Corrosie zonder coating)
- Echo-Echo (door verflagen)
- Temp Comp (auto aanpassing aan materiaal temperatuur)
- Coating Only (Ultrasone laagdikte meter)
Geheugencapaciteit:TI-CMX: geen
TI-CMXDL: meer dan 200.000 meetwaarden
Voeding:Drie 1.5V alkaline of 1.2V NiCad AA batterijen
Batterijduur:Werkt doorgaans 150 uur op alkaline en 100 uur op NiCad batterijen
Uitgang:RS-232 voor upload/download van instellingen
Automatische Uitschakeling:Schakelt uit na 5 minuten niet gebruik
Display:1/8 inch VGA grijswaarden display 62 x 45.7mm
Schermupdatesnelheid:25 Hz
Versterkingsbereik:Instelbaar bereik van 110 db (TDG - tijdsafhankelijke versterking)
PRF (pulsherhalingsfrequentie):250 Hz
Toetsenbord:Membraanschakelaar met twaalf tactiele toetsen
Behuizing:Behuizing van geëxtrudeerd aluminium met eindkappen van vernikkeld aluminium (pakking afgedicht).
Gebruikstemperatuur:-10° to 60°C (-14° to 140°F)
Netto Gewicht:383 gram
Afmetingen:63.5 W x 165 H x 31.5 D mm
Certificering:CE goedgekeurd, Fabriekskalibratie traceerbaar naar nationale standaards
Uitgang:USB-C voor het uploaden/downloaden van instellingen
Garantie:2 jaar

Downloads

Gerelateerde Producten

DataComm Software


  • Geschikt voor Windows Vista en Windows 7

Meer details

DataComm Software

Nu bestellen
Producten

Product
Prijs
Aantal
126917
TI-CMX Ultrasoon Wand- en Laklaagdikte meter
€ 2.041,00
130350
TI-CMX-H TI-CMX Ultrasoon Wand- en Laklaagdikte meter
€ 2.060,00

Accessories

Product
Prijs
Aantal
126366
TICC-MVX Nylon Protective Pouch for TI-Series Large
€ 104,00
135572
CF-AN-250ml Ultrasoon Koppel gel 250ml fles
€ 15,00
126766
V-Block Transducer Holder
€ 245,00
126475
Inspectie & Kalibratie Certificaat van materiaal vochtmeter
€ 221,00
130441
TI-CMX-UW-50 Underwater Wall Thickness Probe 15m
€ 852,00
130266
N-306-0010 RS232 (DB-9 to Lemo) Data Cable 182cm
€ 87,00
130190
TI-SB4 Uncertified Steel Test Block
€ 144,00
125846
TI-SB-4H Steel Test block
€ 398,00
125847
TI-SB-4L Testblock met certificaat (NIST)
€ 398,00
125848
TI-SB-5L Certified Steel Test Step Block
€ 398,00
130296
T-101-2900 3/16" dia 5.0 MHz Transducer for TI-CMX
€ 387,00
130297
T-101-3900 - 3/16" dia 7.5 MHz Transducer
€ 387,00
130290
T-102-2900 1/4" dia 5.0 MHz Replacement Transducer for TI-CMX
€ 387,00
130229
T-102-2900-H High Temp CMX probe 1/4" 5mHz 150 celsius
€ 387,00
130291
T-104-2900 1/2" dia 5.0 MHz Heavy Wall Transducer for TI-CMX
€ 404,00
130292
T-104-9900 1/2" dia 3.5 MHz Cast Iron & Plastics Transducer for TI-CMX
€ 404,00
139547
Li-ion oplaadbare AA-batterijen - 4 stuks (met USB naar USB-C-kabel)
€ 25,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
