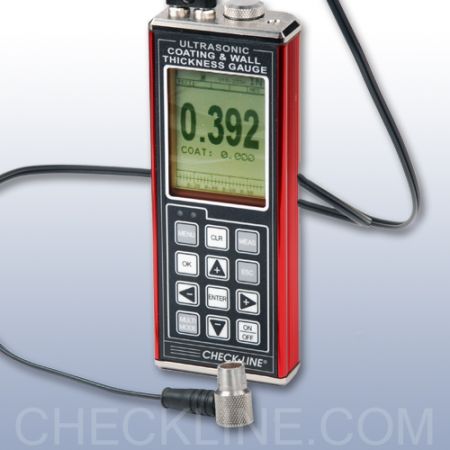

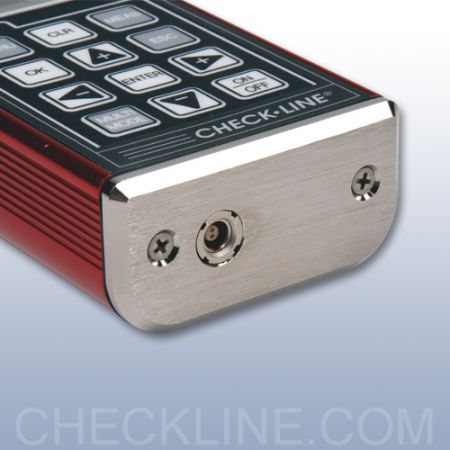

TI-CMXDLP Ultrasone Coating- en Wanddikte Combinatiemeter Met Geheugen

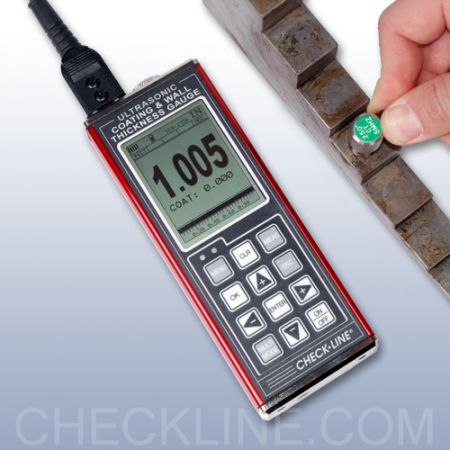

Gemaakt in de Verenigde Staten van AmerikaDe CHECKLINE TI-CMXDL meet zowel laagdikte als wanddikte snel en nauwkeurig - non-destructief en van één kant. Wanneer gemeten wordt in de Pulse-Echo mode, kan de TI-CMXDL automatisch de laagdikte meten en van de wanddiktemeting aftrekken, zodat de gebruiker de kleinste corrosie-plekjes en putjes kan vinden zonder dat de coating verwijderd hoeft te worden.

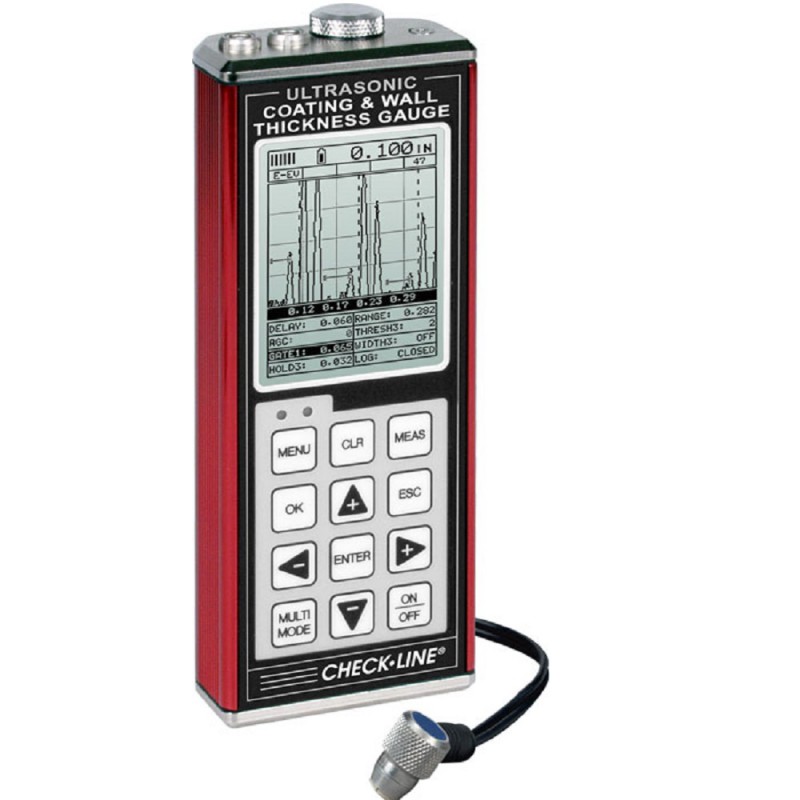

Het apparaat is uitgerust met een A-Scan Display Modus. Hiermee kan de gebruiker grafisch de daadwerkelijke echo golven zien daarbij wordt het inzicht verkregen dat nodig is om de instellingen af te stemmen op de meter voor optimale prestaties. Dit is vooral van belang voor ingewikkelde metingen. Het toestel heeft ook een E-EV ("Echo-Echo-Verify") modus ook wel een Triple Echo Modus genoemd. Deze geeft extra zekerheid dat de getoonde meting juist en volledig gecontroleerd door de opvolgende echo's is.

Op het grote LCD scherm met achtergrond verlichting zijn meetwaarden goed leesbaar, worden grafieken weergegeven en zijn alle kritieke instellingen zichtbaar zoals, Velocity (ultrasone snelheid), Operating mode (meetmode), Alarms (alarmen), Scan mode etc. De achtergrondverlichting kan ingesteld worden op ON (altijd ingeschakeld), OFF (altijd uitgeschakeld) of AUTO (automatisch ingeschakeld wanneer metingen worden verricht).



Vijf instelbare meet modi:

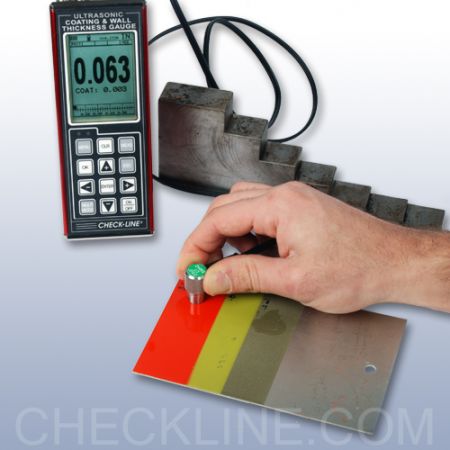

Coating Aan: Meet wanddikte met Pulse-Echo methode. Wanddikte en coating dikte worden apart weergegeven.

Coating Uit: Meet wanddikte met Pulse-Echo methode. Alleen de gemeten wanddikte wordt weergegeven.

Temperatuur Gecompenseerd: Meet wanddikte met Pulse-Echo methode en past de kalibratie automatisch aan veranderingen in de materiaaltemperatuur aan.

Door Coating: Meet alleen wanddikte met de Echo-Echo methode. (coating wordt niet mee gemeten)

Alleen Coating: Meet alleen de coating dikte.


Comparison Table CMX Corrosion Thickness Gauges
ModelCMXCMX-DLCMX DL+CMX-DL+-C
Display Mode
Material thickness digits displayYesYesYesYes
B-Scan cross sectional displayYesYesYesYes
Combined B-Scan and digits displayYesYesYesYes
Coating Thickness DisplayYesYesYesYes
Scan Bar DisplayYesYesYesYes
A-Scan Display---+ Rectified, - Rectified, Full Waveform (RF) Portrait & landscape views
Measurement RangePE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100")PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100")PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100")PE: 0.63 - 1219.2mm (0.025 - 48”) PETP: 0.63 - 1219.2mm (0.025 - 48”) EE: 2.54 - 152.4mm (0.100 - 6.0“) EEV: 1.27 - 25.4mm (0.050 - 1.0”) CT: 0.01 - 2.54mm (0.0005 - 0.100”) PECT: 0.63 - 1219.2mm (0.025 - 48”) PECT: 0.01 - 2.54mm (0.001 - 0.100")
Measurement Rate
Manual8 readings per second8 readings per second8 readings per second8 readings per second
Scan Mode250 readings per second250 readings per second50 readings per second50 readings per second
Scan bar display10 readings per second10 readings per second10 readings per second10 readings per second
Measurement Resolution0.01mm (0.001”)0.01mm (0.001”)0.01mm (0.001”), 0.001mm (0.0001”) selectable0.01mm (0.001”), 0.001mm (0.0001”) selectable
Velocity Calibration Range309.88 - 18,542m/s (0.0122 - 0.7300in/µs)309.88 - 18,542m/s (0.0122 - 0.7300in/µs)309.88 - 18,542m/s (0.0122 - 0.7300in/µs)309.88 - 18,542m/s (0.0122 - 0.7300in/µs)
Additional Features
High Speed Scan Mode---Yes
Differential Mode---Yes
Limit alarm mode---Yes
B-Scan DisplCalibration Optionsay Speed15 readings per second15 readings per second15 readings per second10 to 200 readings per second
Flaw Mode--Basic prove-up flaw detection using single element angle beam transducers-Basic prove-up flaw detection using single element angle beam transducers
Calibration Setups---64 user-definable setups transferable to and from a PC archive
Gates--3 fully adjustable gates: start, stop, width & threshold3 fully adjustable gates: start, stop, width & threshold
Damping--Adjustable damping (50 - 1500ohms)Adjustable damping (50 - 1500ohms)
Pulser TypeDual square wave pulsers Pulse repetition frequency up to 250HzDual square wave pulsers Pulse repetition frequency up to 250HzDual square wave pulsers Pulse repetition frequency up to 250HzDual square wave pulsers Pulse repetition frequency up to 250Hz
GainManual or automatic gain control (AGC) with 110dB range (limited)Manual or automatic gain control (AGC) with 110dB range (limited)Manual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slopeManual, automatic gain control (AGC) with 110dB range (limited), Linear time dependent gain (TDG) with adjustable slope
TimingPrecision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizerPrecision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizerPrecision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizerPrecision temperature controlled crystal oscillator (TCXO) timing with single shot 100MHz 8bit ultra-low power digitizer
Memory and Data Logging• 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer• 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer• 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer• 4GB internal memory • Sequential and grid logging • Alpha numeric batch identification • OBSTRUCT indicates inaccessible locations • Bitmap graphic capture and capture viewer
Calibration Options
1 - pointYesYesYesYes
2 - pointYesYesYesYes
Material selectionYesYesYesYes
Velocity (speed of sound)YesYesYesYes
Transducer Probe TypeDual elementDual elementDual elementDual Element, Single Element (1 - 20Mhz), Contact, Matching Layer, Delay Line and Pencil
Transducer Frequency Range1 - 10MHz1 - 10MHz1 - 10MHz1 - 20MHz
Transducer RecognitionAutomatic & manual - selectable from a listAutomatic & manual - selectable from a listAutomatic & manual - selectable from a listAutomatic & manual - selectable from a list
V-path / dual path error correctionAutomaticAutomaticAutomaticAutomatic
Probe ZeroAutomatic & manual (via integrated probe disk)Automatic & manual (via integrated probe disk)Automatic & manual (via integrated probe disk)Automatic & manual (via integrated probe disk)
Display1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area1/8 VGA (greyscale) 62 x 45.7mm (2.4 x 1.8”) viewable area1/4 VGA AMOLED colour display 57.6 x 43.2mm (2.27 x 1.78”) viewable area Landscape Mode
Display Refresh Rate25Hz25Hz25Hz120Hz
Units (selectable)mm or inchesmm or inchesmm or inchesmm or inches
LED Backlighton/off/autoon/off/autoon/off/autoon/off/auto
Repeatability / Stability IndicatorYesYesYesYes
Battery Save ModeAutoAutoAutoAuto
Measuring range & accuracy depends on material, surface conditions and the transducer selected

Speciale Toepassingen van het TI-CMXDLP geheugen
  • Ingebouwd geheugen met RS-232 uitgang voor het versturen van gegevens naar een printer of PC

  • Meter wordt geleverd met Datacomm Data Transfer & Analysis Software voor gegevens overdracht en analyse, en RS-232 Cable

  • Gegevensbestanden kunnen door de gebruiker worden ingesteld op "grid type" structuur waarbij gegevens worden weergegeven in rijen en kolommen of in een "sequential" bestand, waarin alle gegevens in één kolom staan

  • Elk "grid type" bestand kan worden uitgebreid tot 999 rijen en 52 kolommen

  • Elk "sequential" bestand kan worden uitgebreid tot 512 rijen in 1 kolom

  • Elk bestand kan worden ingesteld op "data only" (alleen gegevens) of op "data plus B-scan Graphic" (gegevens plus B-scan grafiek). Geheugencapaciteit is groter dan 225.000 gegevenswaarden of meer dan 16.000 gegevenswaarden met B-scan

Kenmerken
  • Automatische meetsonde herkenning met automatische of handmatige nulstelling.
  • Groot aantal dual element meetsondes kan worden gebruikt voor bijna elke denkbare toepassing.
  • Staafdiagam met door de gebruiker in te stellen begin- en eindwaardes geeft de hoogste resolutie rondom de te verwachten meetwaarde.
  • Differentiële mode stelt de gebruiker in staat om een "doeldikte waarde" in te stellen en op het display wordt het VERSCHIL tussen de eigenlijke meetwaarde en de doelwaarde als positieve of negatieve waarde weergegeven.
  • 2 jaar garantie.
  • CE gecertificeerd.
  • Instelbare versterking in 5 stappen van 2 db, versterking kan ingesteld worden tussen 42 en 50 db.
  • 64 handmatige instelbare meterinstellingen kunnen worden opgeslagen, geactiveerd en er kan een naam aan worden toegewezen voor optimaal gebruiksgemak.
  • Zichtbaar en hoorbaar alarm bij overschrijding van ingestelde hoog/laag limieten.
  • Meet zowel dikte van coatings en verflagen als wanddikte (in één meting).
  • Metalen behuizing voor goede bescherming van de meter in extreme omstandigheden.
  • Wordt geleverd met NIST traceerbaar kalibratierapport.

High Speed Scan Mode & B-Scan Mode
Hi-Speed Scan Mode B-Scan Mode
High Speed Scan Mode B-Scan Mode
De Hi-Speed Scan Mode meet 64 keer per seconde en geeft de maximaal en minimaal gemeten waarde weer, gemeten in het meetinterval. De meetfequentie is 200/sec wanneer het meten van coating uitgeschakeld is. De B-Scan geeft een op tijd gebaseerd 'doorsnede-aanzicht' weer van het test materiaal. De contouren van de achterkant van het te meten materiaal worden weergegeven. De B-Scan functie geeft contouren weer over de laatste 7 gemeten waarden (van rechts naar links).

Accessoires

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat


  • Geproduceerd met hoogste precisie
  • Inclusief een NIST kalibratierapport en testlijst

Meer details

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat 125793

TI-SB4 Stalen Testblok (Ongecertificeerd)


  • Niet Gecertificeerd Test Block

Meer details

TI-SB4 Stalen Testblok (Ongecertificeerd) 126277

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters 126247

TI-V-BLOCK Meetsonde Houder


  • De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.

Meer details

TI-V-BLOCK Meetsonde Houder 126200

Li-ion oplaadbare AA-batterijen via USB naar USB-C


  • Oplaadbare Li-Ion-batterij
  • Stabiele spanning van 1,5 V gedurende 95% van de looptijd
  • Opladen via de USB naar USB-C kabel

Meer details

Li-ion oplaadbare AA-batterijen via USB naar USB-C 127554

N-306-0010 RS232 (DB-9 naar Lemo) Datakabel 182cm


  • RS232 (DB-9 naar Lemo) Datakabel 182cm

Meer details

N-306-0010 RS232 (DB-9 naar Lemo) Datakabel 182cm 126320

TI-CMX-UW-50 Onderwater Meetsonde met 15m Kabel


  • 15 meter lange kabel met meetsonde. Met ongepolariseerde, Dual-Lemo aansluiting.
  • 1,27 cm, 5 MHz meetsonde geschikt voor een grote verscheidenheid aan staal, roestvast staal, aluminium en vergelijkbare toepassingen

Meer details

TI-CMX-UW-50 Onderwater Meetsonde met 15m Kabel 126350

DataComm Software


  • Geschikt voor Windows Vista en Windows 7

Meer details

DataComm Software 126691

Cic-Wall Wanddiktemeter Kalibratie


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie
  • Zeer korte doorlooptijd

Meer details

Cic-Wall Wanddiktemeter Kalibratie 127035

Meetlimieten
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces8.89 mm
Minimum Radius for Concave Surfaces76.2 mm
Minimum HeadroomMinimum Headroom25.4 mm
Minimum Sample DiameterMinimum Sample Diameter3.8 mm
Minimum Substrate Thickness - FMinimum Substrate Thickness - Fn.v.t.
Minimum Substrate Thickness - NFen.v.t.

Downloads

Gerelateerde Producten

DataComm Software


  • Geschikt voor Windows Vista en Windows 7

Meer details

DataComm Software

Cic-Wall Wanddiktemeter Kalibratie


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie

Meer details

Cic-Wall Wanddiktemeter Kalibratie

Specificaties
Meetbereik in staal:Pulse-Echo Mode: Corrosie en aantasting detectie meet van 0.63 to 254 mm

Echo-Echo Mode: Door verf meten en verflagen meten - meet van 2.54 tot 102 mm.
Bereik varieert afhankelijk van de coatingdikte.
Resolutie:0,01mm
Snelheidsbereik:1250 to 9999 meters/sec (0492 to .3936 in./ms)
Meeteenheden:mm of Inch
Meetmodes:- Pulse-Echo (corrosie mode)
- Pulse-Echo Coating (Corrosie zonder coating)
- Echo-Echo (door verflagen)
- Temp Comp (auto aanpassing aan materiaal temperatuur)
- Coating Only (Ultrasone laagdikte meter)
Meetsonde types:Dual Element (1 to 10 MHz)
Uitgang:RS-232 voor upload/download van instellingen
Geheugen:TI-CMX: geen
TI-CMXDL: meer dan 200.000 meetwaarden
Stroomvoorziening:Drie 1.5V alkaline of 1.2V NiCad AA batterijen
Levensduur Batterij:Werkt normaalgesproken 150 uur op alkaline en 100 uur op NiCad batterijen
Automatische Uitschakeling:1/8 inch VGA grijswaarden display 62 x 45.7mm
Display:1/8 inch VGA grijswaarden display 62 x 45.7mm
Toetsenbord:Membraam met 12 tiptoetsen
Behuizing:aluminium behuizing met vernikkelde gesealde aluminium boven- en onderkant
Gebruikstemperatuur:-10° to 60°C
Netto Gewicht:383 gram
Afmetingen:63.5 W x 165 H x 31.5 D mm
Garantie:2 jaar
Certificering:CE goedgekeurd, Fabriekskalibratie traceerbaar naar nationale standaards

Leveromvang

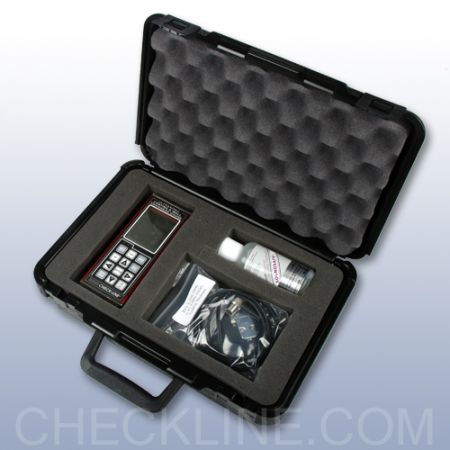

De TI-CMXDLP wordt geleverd als complete set inclusief:
- TI-CMXDLP wanddikte meter,
- meetsonde,
- 120 ml. fles met koppelingsvloeistof,
- 2 AA batterijen,
- NIST kalibratierapport,
- gebruikershandleiding,
- RS-232 kabel,
- data transfer software,
- de complete set wordt geleverd in een met schuim gevulde transportkoffer van hard plastic.
