Hoe kiest u de juiste ultrasone transducer?
De ultrasone transducers van Checkline zijn verkrijgbaar in verschillende frequenties, dempingsniveaus en met verschillende sonde-eigenschappen om geschikt te zijn voor een breed scala aan toepassingen. Het kiezen van de juiste transducer zorgt voor nauwkeurige metingen, afhankelijk van het materiaaltype, de coating en het diktebereik.
Transducer-eigenschappen & demping
Standaard transducers: Ideaal voor Pulse-Echo metingen op ongecoate materialen, metallische coatings of zeer dunne verflagen. Deze sondes bieden een goede penetratie en zijn geschikt voor algemeen gebruik.
Composiet transducers: Beter geschikt voor zachtere of minder uniforme materialen. Ze bieden een grotere bandbreedte met verbeterde resolutie en detail, terwijl ze nog steeds een redelijke penetratie behouden.
HD transducers (hoge demping): Ontworpen voor Echo-Echo (door coating) en Pulse-Echo metingen. Echo-Echo modus wordt gebruikt om de coatingdikte uit de meting te elimineren en is effectief wanneer de wanddikte boven 2,5 mm ligt en de coating onder 1,0 mm.
CT transducers: Hoog gedempte transducers, speciaal ontworpen voor de TI-CMX-serie om wanddikte, coatingdikte of beide te meten. Ze ondersteunen:
- Coatingmetingen: Tot 2,5 mm
- Echo-Echo metingen: Vereisen een wanddikte > 2,5 mm
- Echo-Echo-Verify: (Alleen op compatibele modellen) Vereisen een wanddikte > 1,25 mm
Transducers frequentiegids

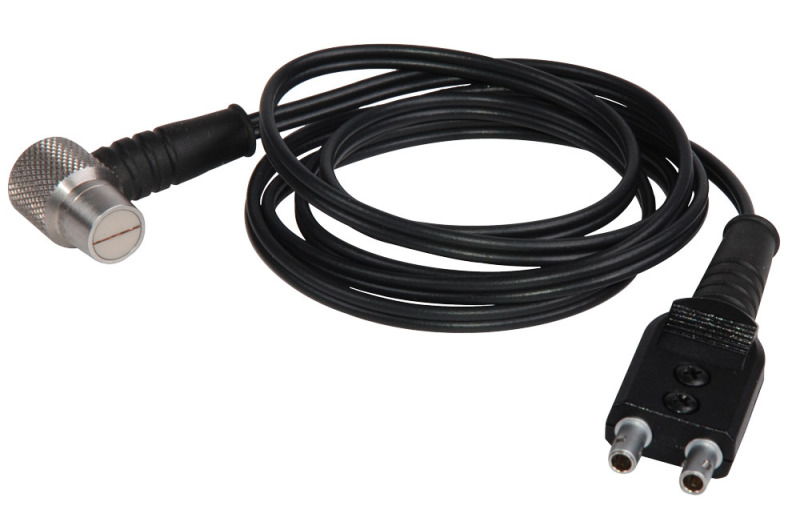

1/4" dual-element sondes zijn verkrijgbaar in frequenties van 2,25 MHz tot 10 MHz. Dankzij hun kleinere diameter zijn ze vooral geschikt voor gebogen oppervlakken of beperkte gebieden:
- Lage frequenties (1–2,25 MHz): Bieden diepere penetratie voor dikke of dempende materialen. Minder resolutie en grotere dode zone—minder geschikt voor dunne wanden.
- Midden frequenties (3,5–5 MHz): Evenwicht tussen penetratie en resolutie. Veelzijdig voor de meeste standaardtoepassingen.
- Hoge frequenties (7,5–10 MHz): Leveren grotere resolutie met ondiepere penetratie. Meest geschikt voor dunne materialen en precisie metingen.
Raadpleeg de onderstaande transducers selectietabel om de beste match te vinden op basis van materiaaltype, oppervlakteconditie en meetbereik.
