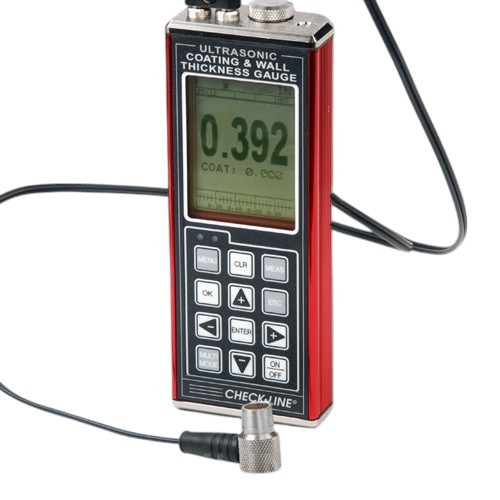

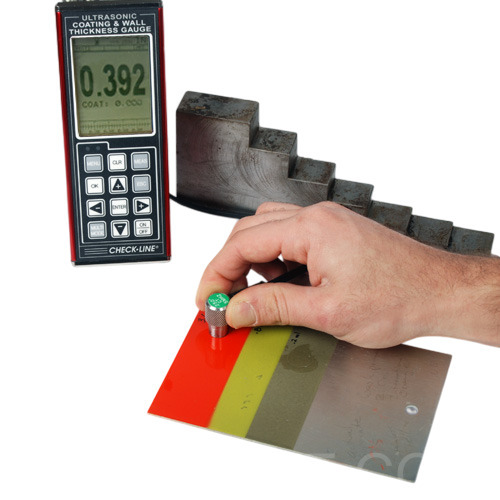

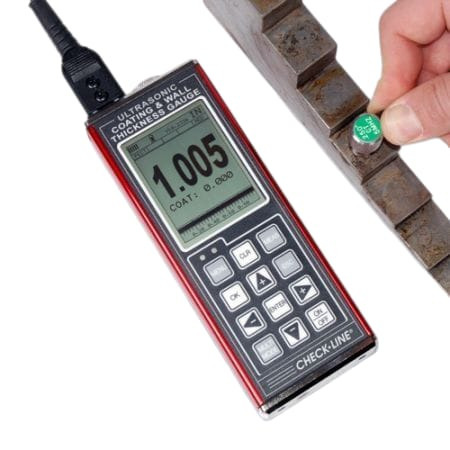

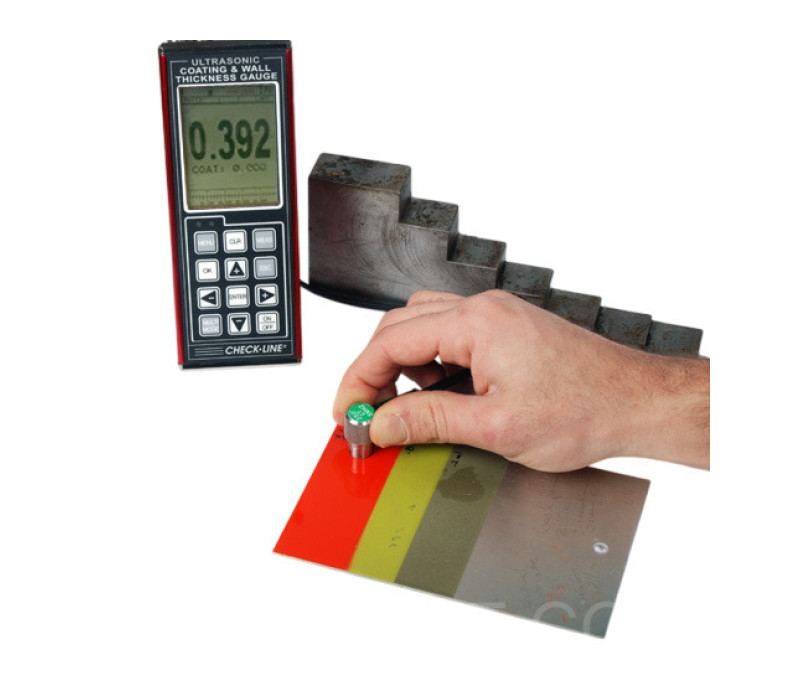

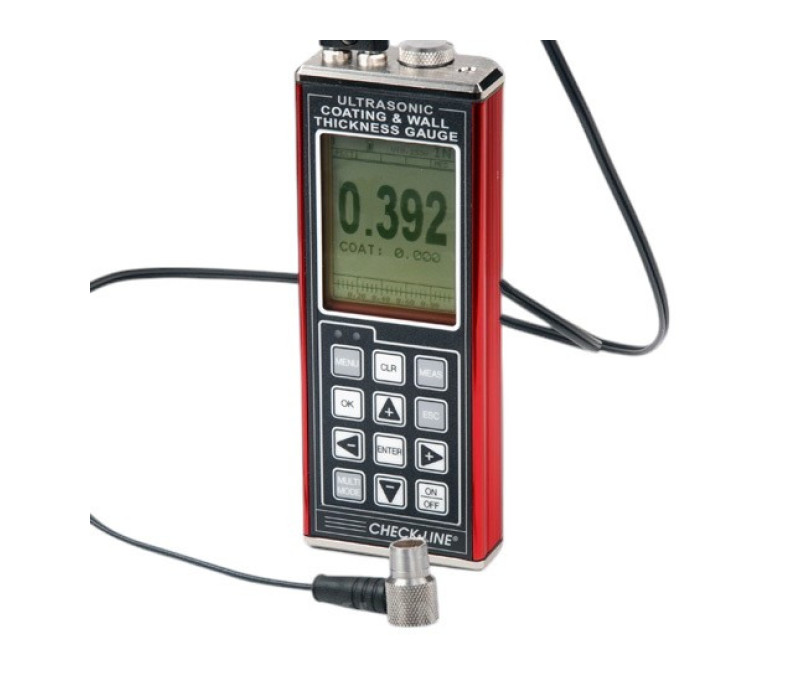

De ultrasone coating- en wanddiktemeters uit de TI-CMX-serie van Checkline zijn ontworpen om snelle, nauwkeurige metingen te leveren waar maar een kant bereikbaar is – ideaal voor toepassingen met geverfde, gecoate of moeilijk toegankelijke materialen. Met vier beschikbare modellen biedt de TI-CMX-serie flexibiliteit voor verschillende niveaus van inspectiecomplexiteit en gebruikersbehoeften.
Of u nu een standaard laagdikte controle op een coating uitvoert of geavanceerde inspecties met een A- of B-scan, de TI-CMX-serie biedt een versie die aan uw eisen voldoet: TI-CMX, TI-CMXDL, TI-CMXDLP en TI-CMXDLP-C.
Belangrijkste kenmerken (verschilt per model):
Belangrijkste voordelen:
De TI-CMX-serie combineert geavanceerde ultrasone technologie met een ergonomisch ontwerp en flexibele weergave. Dit maakt ze een uitstekende oplossing is voor professionals op het gebied van coatingdikte- en corrosiemonitoring die op zoek zijn naar nauwkeurigheid, aanpasbaarheid en gebruiksgemak in één enkel instrument.
Neem contact met ons op om het beste TI-CMX-model voor uw inspectieomgeving en technische behoeften te vinden.

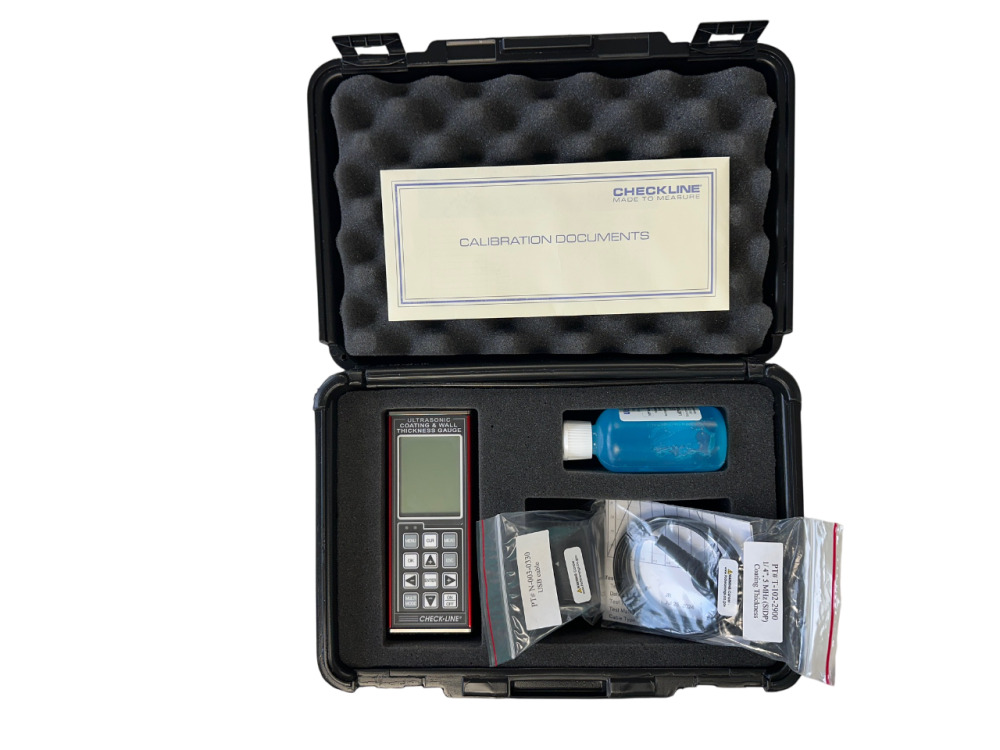

De TI-CMX-serie wordt geleverd als een complete set met:
alles wordt verpakt in een met schuim beklede draagkoffer.
data-transfer software kan worden gedownload.
High Temperature versie:
Bevat alle onderdelen van de standaardversie, alleen in plaats van de standaard transducer bevat deze set de T-102-2900-H hoge temperatuur (150 °C) transducer.
WOP versie:
Bevat alle onderdelen van de standaardversie, behalve de transducer.
Deze optie is bedoeld voor gebruikers die een andere transducer willen gebruiken dan de standaardtransducer die bij de set wordt geleverd.
Model | CMX (Standaard) | CMX-DL (Data Logger) | CMX DLP (Geavanceerd) | CMX-DLP-C (Kleurenscherm) |
---|---|---|---|---|
A-Scan Display | • + Rectified • - Rectified • Grafische Pulsweergave (RF) portret- & landschapsweergave | • + Rectified • - Rectified • Grafische Pulsweergave (RF) portret- & landschapsweergave | ||
Meetresolutie | 0.01mm | 0.01mm | 0.01mm of 0.001mm selecteerbaar | 0.01mm of 0.001mm selecteerbaar |
Aanvullende functies | ||||
Gates | 3 voledig aanpasbare gates: start, stop, schermbreedte & meetdrempel | 3 voledig aanpasbare gates: start, stop, schermbreedte & meetdrempel | ||
Demping | Aanpasbare demping (50 - 1500ohms) | Aanpasbare demping (50 - 1500ohms) | ||
Geheugen en Data Logger | • 4GB intern geheugen • Sequentiële en rasterlogging • Alfabetisch-numerieke batchidentificatie • OBSTRUCT geeft ontoegankelijke locaties aan • Bitmap grafische opname en opnameweergave | • 4GB intern geheugen • Sequentiële en rasterlogging • Alfabetisch-numerieke batchidentificatie • OBSTRUCT geeft ontoegankelijke locaties aan • Bitmap grafische opname en opnameweergave | • 4GB intern geheugen • Sequentiële en rasterlogging • Alfabetisch-numerieke batchidentificatie • OBSTRUCT geeft ontoegankelijke locaties aan • Bitmap grafische opname en opnameweergave | |
Transducer FrequentieBereik | 1 - 10MHz | 1 - 10MHz | 1 - 10MHz | 1 - 20MHz |

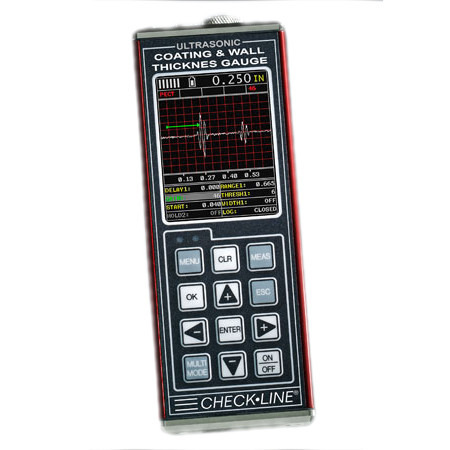

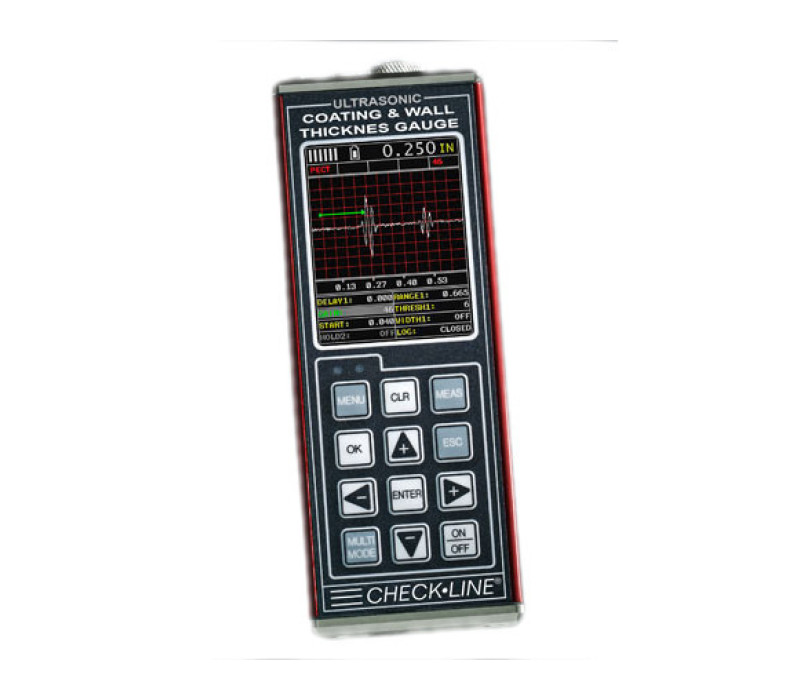

Display | • 1/8 VGA (Monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied | • 1/8 VGA (Monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied | • 1/8 VGA (monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied | • 1/4 VGA AMOLED kleuren display 57.6 x 43.2mm zichtbaar gebied • Landscape Modus |
Vernieuwingsfrequentie van het scherm | 25Hz | 25Hz | 25Hz | 120Hz |
Gain | Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB | • Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB | • Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB • Lineaire tijdsafhankelijke gain (TDG) met instelbaar verloop | • Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB • Lineaire tijdsafhankelijke gain (TDG) met instelbaar verloop |
Material velocity: Dit is de snelheid van de geluidsgolven door een materiaal. Elk materiaal heeft zijn eigen snelheid. De meter vermenigvuldigt de snelheid met de gemeten tijd en deelt deze door twee om de dikte te bepalen. Het kalibreren van het materiaal betekent het bepalen en instellen van de juiste snelheid voor een materiaal.
- Aangezien de materiaalsnelheid verandert met de temperatuur, is het belangrijk om de materiaalsnelheid te bepalen bij een temperatuur die dicht bij de temperatuur ligt waarop u wilt meten.
- De TI-CMX-meters gebruiken een aparte material velocity voor substraat en coating. Beide moeten correct worden ingesteld om een correcte meting te verkrijgen bij metingen in PETC-modus.

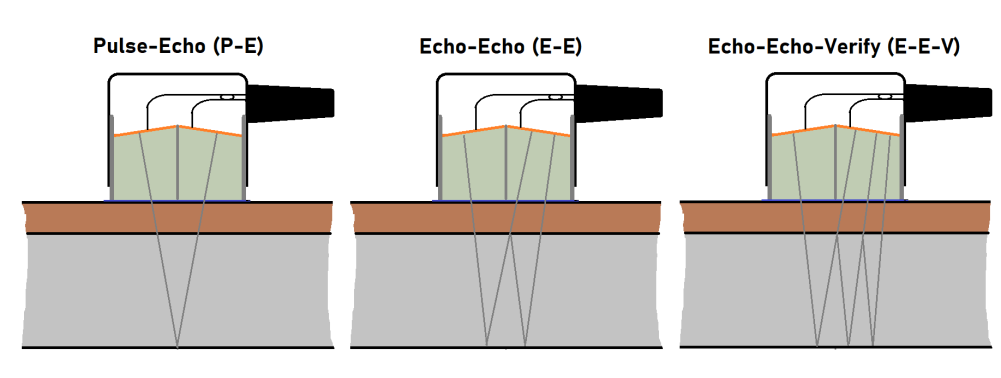

Pulse - Echo metingen: Meetmodus waarbij een transducer een ultrasoon signaal door het materiaal stuurt totdat het terugkaatst van de achterwand. De echo wordt door de transducer ontvangen waarbij de tijd wordt gemeten. Echo - Echo metingen: Meetmodus waarbij de tijd tussen de eerste en tweede echo wordt gemeten, Hierbij wordt de coating niet meegenomen omdat alleen het basismateriaal van de wand wordt gemeten. Echo-echo-metingen vereisen een transducer met hoge demping. Dit geeft wel beperkingen aan de minimale en maximale wanddikte in vergelijking met puls-echo-metingen. Echo-Echo-Verify metingen: Ook bekend als triple echo-modus, maakt gebruik van extra echo's om de nauwkeurigheid van de meting te bevestigen, ideaal voor toepassingen die een nauwkeurige gegevensvalidatie vereisen. |
![]() |
Scan Bar Weergave: Een lineaire grafische lijn die grafisch de veranderingen in diktemetingen weergeeft. Het schaalbereik kan door de gebruiker worden aangepast, waardoor het ideaal is voor het observeren van kleine variaties in materiaaldiktes.
B-Scan Weergave: Toont een dwarsdoorsnede in 2D van de dikte bij het scannen van een oppervlak, waardoor een grafische kaart wordt verkregen van de materiaaldikte gemeten vanaf één kant.

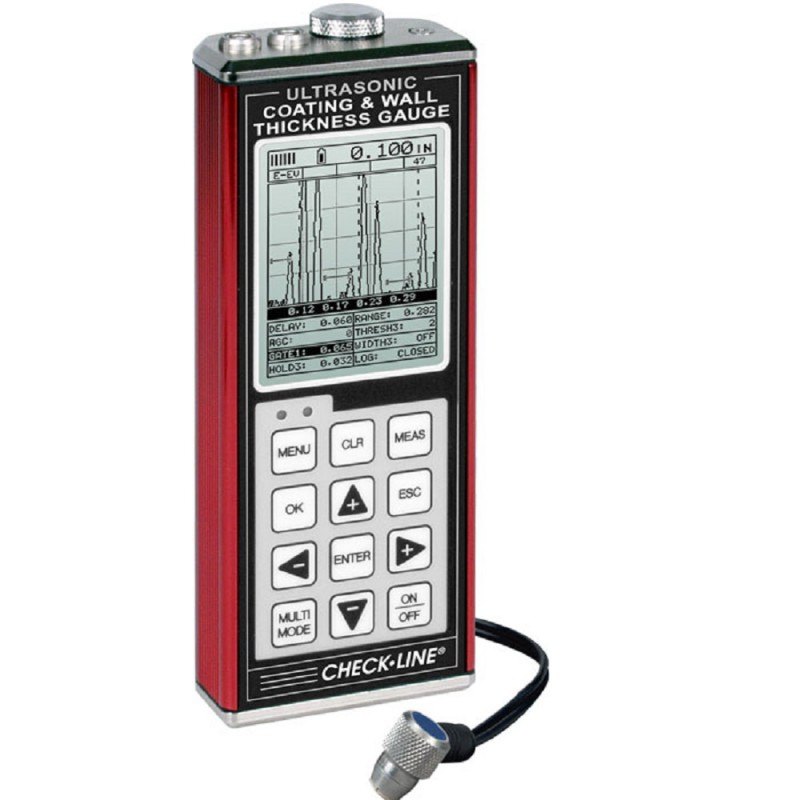

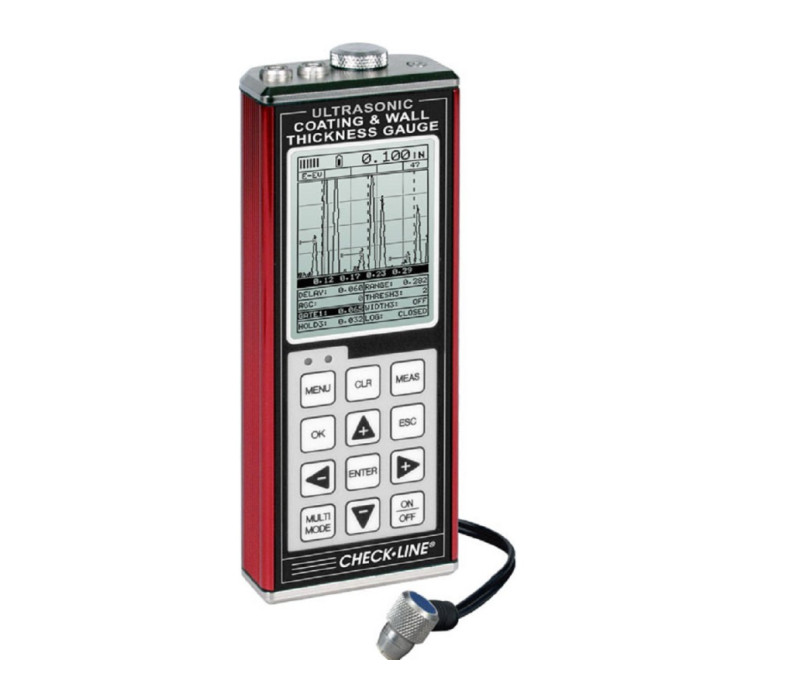

A-Scan Weergave: Toont de sinusgolf die wordt gecreëerd door de reflectie van het geluid. Beschikbaar in volledige golf of gerectificeerd, ingesteld op een positieve of negatieve weergave. A-scan is alleen beschikbaar in de Advanced- en kleuren-versies.
High Speed Scan Modus: Maakt het mogelijk om grotere oppervlakken op een bepaald testmateriaal te scannen, terwijl toch een redelijke weergave van de dikte over het gescande gebied wordt geboden. Met een maximale meetfrequentie van 140 Hz en een schermvernieuwingsfrequentie van 25 keer per seconde.
Limit alarm modus: Stelt een bovenste Hi/Lo-ondergrens in, die wordt gebruikt om te controleren of een materiaal binnen een bepaald diktebereik valt. Er kan een hoorbaar en/of visueel signaal worden gegeven wanneer een meting een ingestelde limiet overschrijdt.
Differential Modus: De optie om een nominale waarde in te stellen, op basis van de verwachte dikte. Het display toont het verschil in +/- ten opzichte van de ingevoerde nominale waarde.
Instelbare gain: De gain (versterking) van de terugkerende echo's kan handmatig of automatisch (AGC) worden ingesteld, waardoor het gemakkelijker wordt om een goede meting te verkrijgen bij materialen die moeilijker te meten zijn.
Gates: Een Gate is een instelbare markering in de tijdlijn van een meting die wordt gebruikt om specifieke delen van het echosignaal van het te testen materiaal te evalueren. Het helpt om te focussen op een gebied en valse echo's over te slaan die de meting verstoren. De TI-CMX serie is uitgerust met maximaal 3 gates die nauwkeurig kunnen worden afgesteld voor een verscheidenheid aan toepassingen.

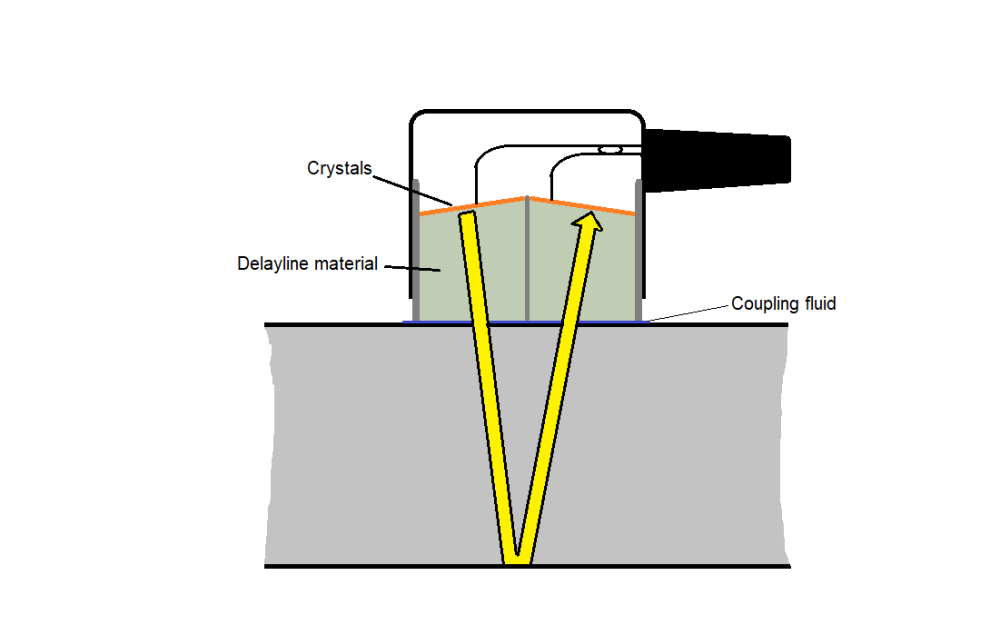

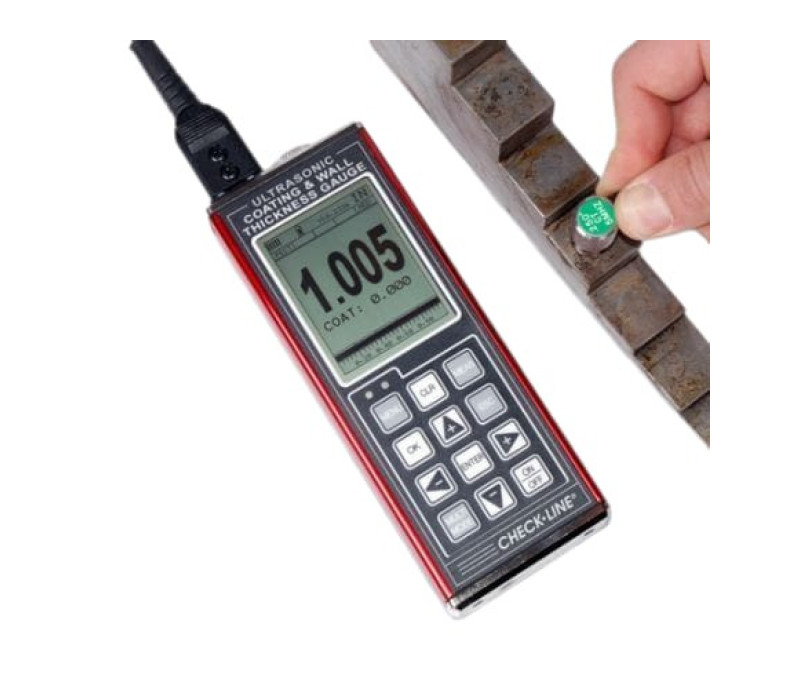

Dubbele elementtransducers zijn uitgerust met 2 kristallen die onder een kleine hoek staan, waarbij de ene het signaal uitzendt en de andere het ontvangt. De kristallen, gescheiden door een barrière, bevinden zich verder naar boven in de transducerbehuizing met een delay-line materiaal tussen hen en het substraat. Dit vermindert de dead-zone van deze transducers. De hoek waarin de kristallen zijn geplaatst, bepaalt het dieptebereik. Dual Element Transducers zijn verkrijgbaar in maten van 3/16 tot 1/2 inch en frequenties van 1 tot 10 MHz. Raadpleeg de transducercategorie voor meer informatie over de verschillende transducers en hun toepassing. Dual element transducers zijn zeer geschikt voor corrosieonderzoek. Het meten van coating dikte is alleen mogelijk met een CT transducer! |
![]() |
![]() | ![]() | ![]() | ![]() | ![]() |
De scanmodus meet 64 keer per seconde en geeft de maximale en minimale waarde weer die tijdens de scaninterval zijn gemeten. De meetfrequentie is 200/sec bij uitgeschakelde coatingmeting. | De B-Scan geeft een op tijd gebaseerd dwarsdoorsnedebeeld weer van het testmateriaal van de contouren van de achter- of onderkant van een pijp of tank. In deze afbeelding wordt de coating gemeten als een afzonderlijke, geïdentificeerde laag met zijn eigen material velocity. | RF A-Scan Display – De eigenlijke geluidsreflectie die terugkomt van de detectie van het tegenoverliggende oppervlak van het te meten materiaal. In deze weergave wordt de volledige sinusgolf weergegeven | RECT A-Scan-weergave – In deze weergave wordt slechts de helft van de sinusgolf weergegeven (positief of negatief). | RECT A-Scan-weergave – In deze weergaveis het menu uitgeschakeld. De scanweergave toont nu de coating en wanddikte als afzonderlijke lagen met hun eigen material velocities. |
Beschikbaar op alle TI- CMX meter types | Beschikbaar op alle TI- CMX meter types | Alleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-meters | Alleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-meters | Alleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-meterss |
Meetbereik in staal met standaard transducer: | Pulse-Echo Modus: detectie van putjes en gebreken 0,63 tot 254 mm. Echo-Echo Modus: Thru Paint & Coatings metingen 2.54 to 102 mm Pulse- Echo-Coating Modus: 0.63 to 254 mm & Coating 0.01 to 2.54mm Meetbereik varieerd +/- afhankelijk van de dikte van de coatinglaag |
Coating dikte bereik | 0.013 - 2.540 mm met een resolutie of 0.01 mm (0,001 voor de DLP en DLP-C versies) |
Resolutie | TI-CMX en TI-CMXDL: 0.01mm TI-CMXDLP(C): kunnen worden omgeschakeld tussen 0,01 en 0,001 (afhankelijk van het materiaal, de oppervlaktecondities en de geselecteerde transducer) |
Transducer type | Dual element |
Transducer herkenning | De transducer kan automatisch worden herkend of handmatig worden geselecteerd uit een lijst. |
Velocity bereik: | 309.88 - 18,542m/s |
Meeteenheden: | Inch of mm |
Geheugen (niet voor TI-CMX): | 4 GB intern geheugen |
bedrijfstemperatuur: | -10ºC tot +60ºC |
Standaard Transducer: | T-102-2900 |
Voeding: | 3 x AA batterijen en via USB |
Levensduur batterij: | - Alkaline: monochrome 35 uur, kleur 12 uur - Nicad: monochrome10 uur, kleur 5 uur - NI-MH: monochrome 35 uur, kleur 12 uur |
Afmetingen: | 63.5 x 165 x 31.5mm |
Gewicht meter: | 383g - inclusief batterijen |
Verzend gewicht: | 1,75 kg |

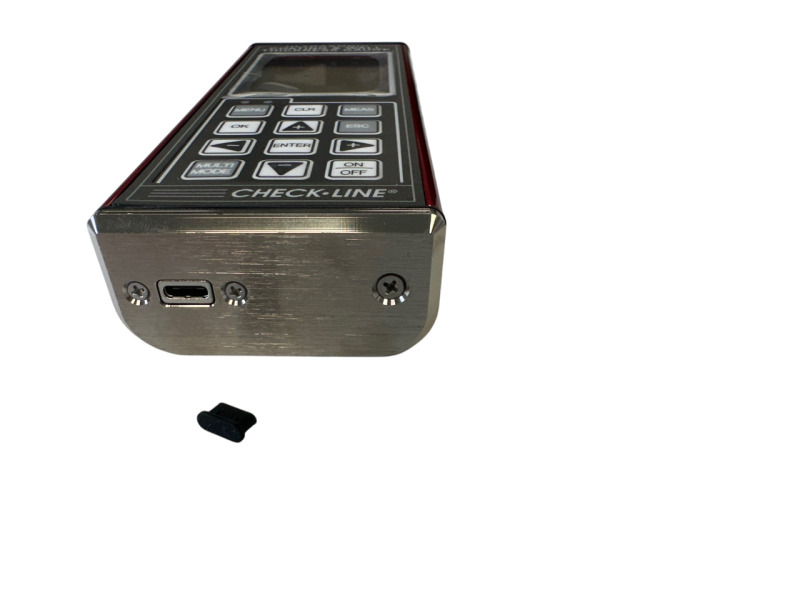

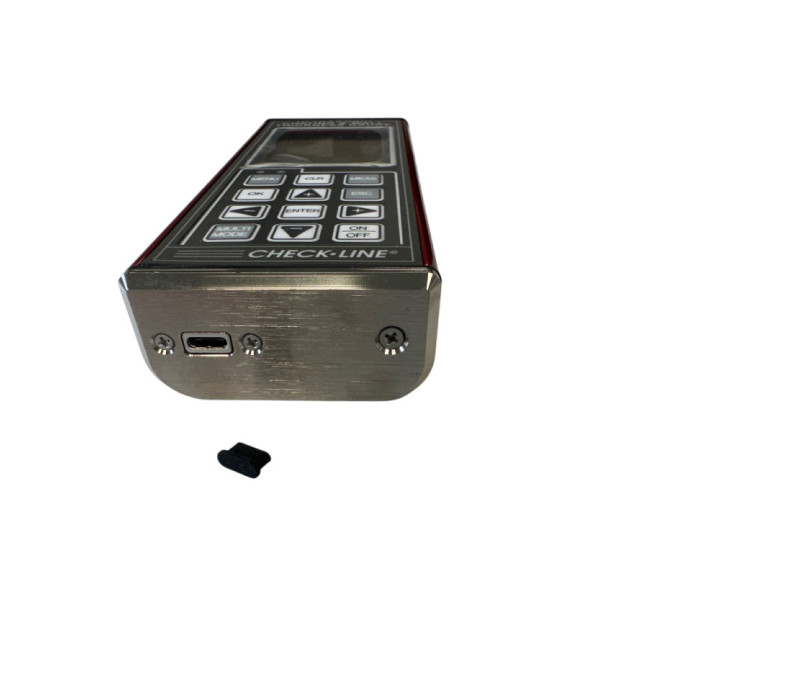

Output | USB-C |
Garantie | 2 jaar op de meter, transducer 90 dagen |
Certificering | CE-goedgekeurd, fabriekskalibratie traceerbaar naar NIST normen |
