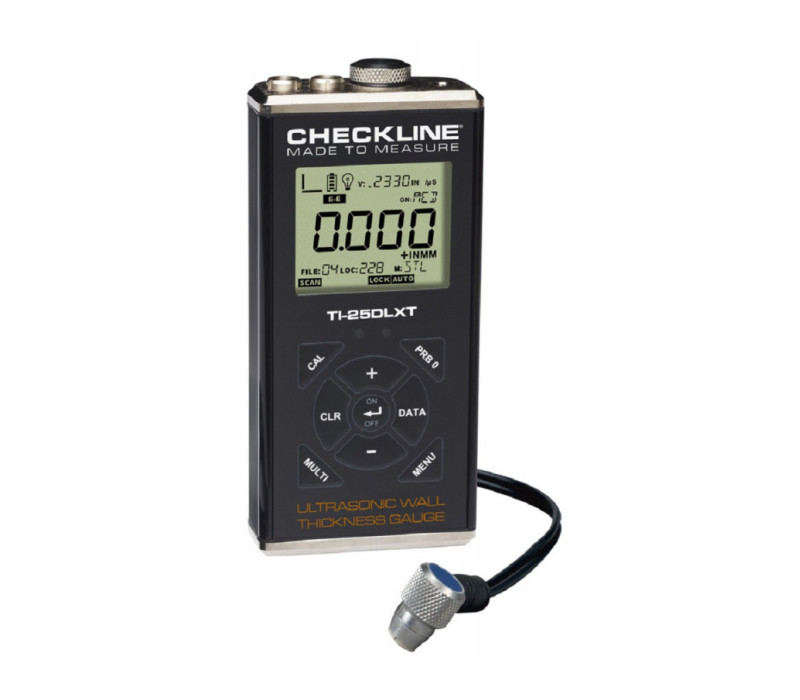

Hoe kiest u de juiste ultrasone transducer?
De ultrasone transducers van Checkline zijn verkrijgbaar in verschillende frequenties, dempingsniveaus en met verschillende transducer-eigenschappen om geschikt te zijn voor een breed scala aan toepassingen. Het kiezen van de juiste transducer zorgt voor nauwkeurige metingen, afhankelijk van het materiaaltype, de coating en het diktebereik.
Transducer-eigenschappen & demping
Standaard transducers: Ideaal voor Pulse-Echo metingen op ongecoate materialen, metallische coatings of zeer dunne verflagen. Deze transducers bieden een goede penetratie en zijn geschikt voor algemeen gebruik.
Composiet transducers: Beter geschikt voor zachtere of minder uniforme materialen. Ze bieden een grotere bandbreedte met verbeterde resolutie en detail, terwijl ze nog steeds een redelijke penetratie behouden.
HD transducers (hoge demping): Ontworpen voor Echo-Echo (door coating) en Pulse-Echo metingen. Echo-Echo modus wordt gebruikt om de coatingdikte uit de meting te elimineren en is effectief wanneer de wanddikte boven 2,5 mm ligt en de coating onder 1,0 mm.

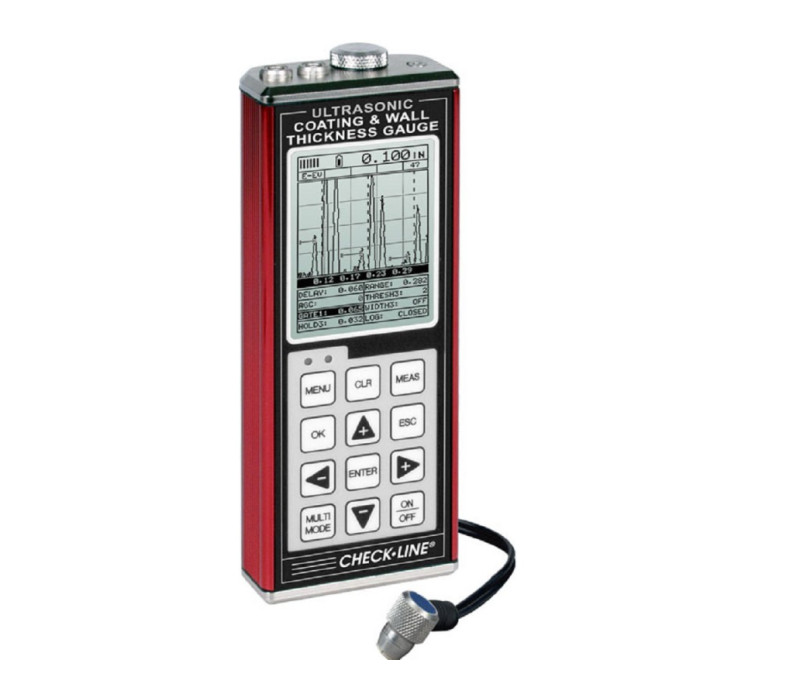

CT transducers: Hoog gedempte transducers, speciaal ontworpen voor de TI-CMX-serie om wanddikte, coatingdikte of beide te meten.
CT transducers ondersteunen:
- Coatingmetingen: Tot 2,5 mm
- Echo-Echo metingen: Vereisen een wanddikte > 2,5 mm
- Echo-Echo-Verify: (Alleen op compatibele modellen) Vereisen een wanddikte > 1,25 mm
Transducer frequentiegids

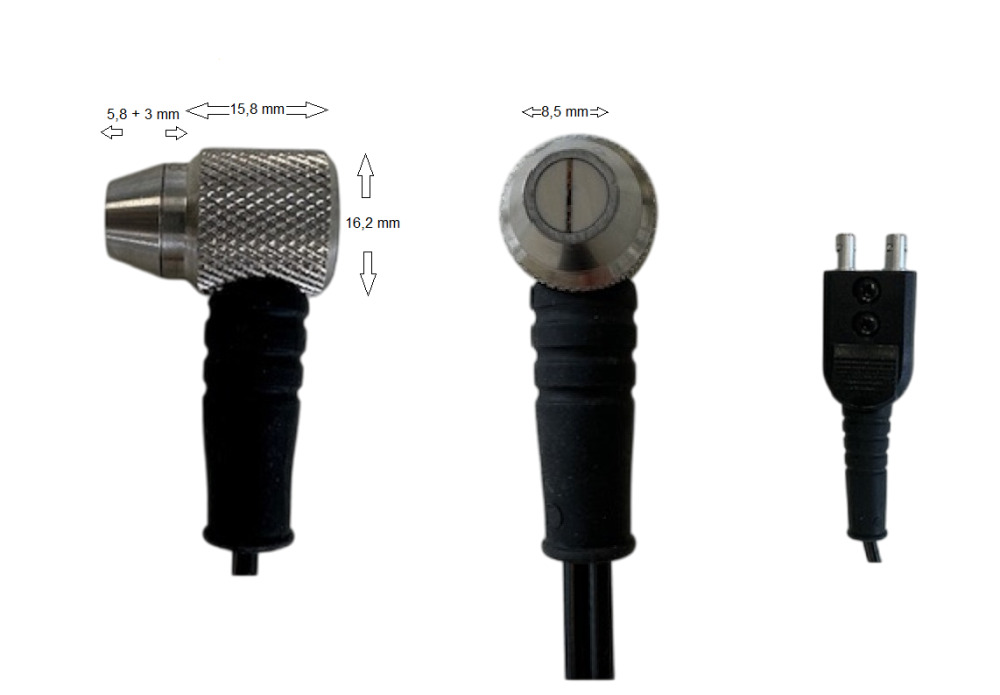

3/16" dual-element transducers zijn verkrijgbaar in frequenties van 5 MHz tot 10 MHz. Het selecteren van de juiste frequentie hangt af van uw inspectiediepte- en resolutiebehoeften:
- Lage frequenties (1–2,25 MHz): Bieden diepere penetratie voor dikke of alternatieve materialen. Minder resolutie en grotere dode zone—minder geschikt voor dunne wanden.
- Middenfrequenties (3,5–5 MHz): Evenwicht tussen penetratie en resolutie. Veelzijdig voor de meeste standaardtoepassingen.
- Hoge frequenties (7,5–10 MHz): Leveren grotere resolutie met ondiepere penetratie. Meest geschikt voor dunne materialen en fijnmetingen.
Raadpleeg de onderstaande transducerselectietabel om de beste match te vinden op basis van materiaaltype, oppervlakteconditie en meetbereik.
