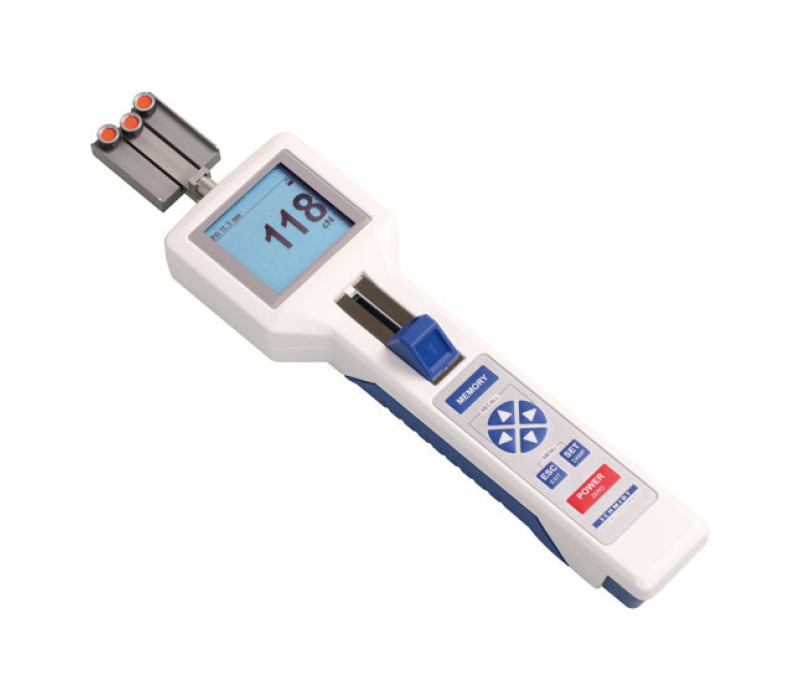

Digitale spanningsmeter voor moeilijk bereikbare meetpunten DTSE/DTXE

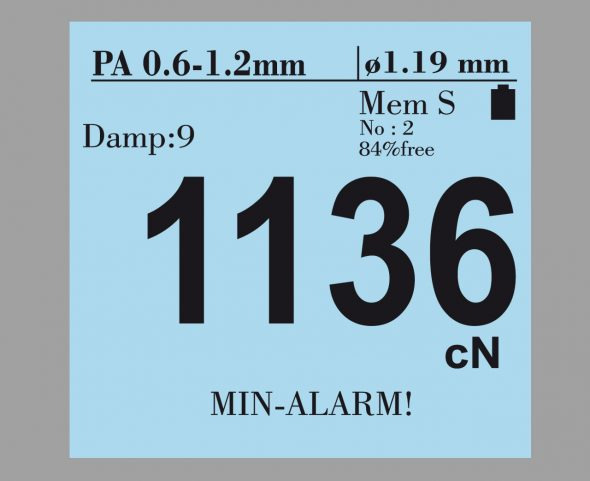

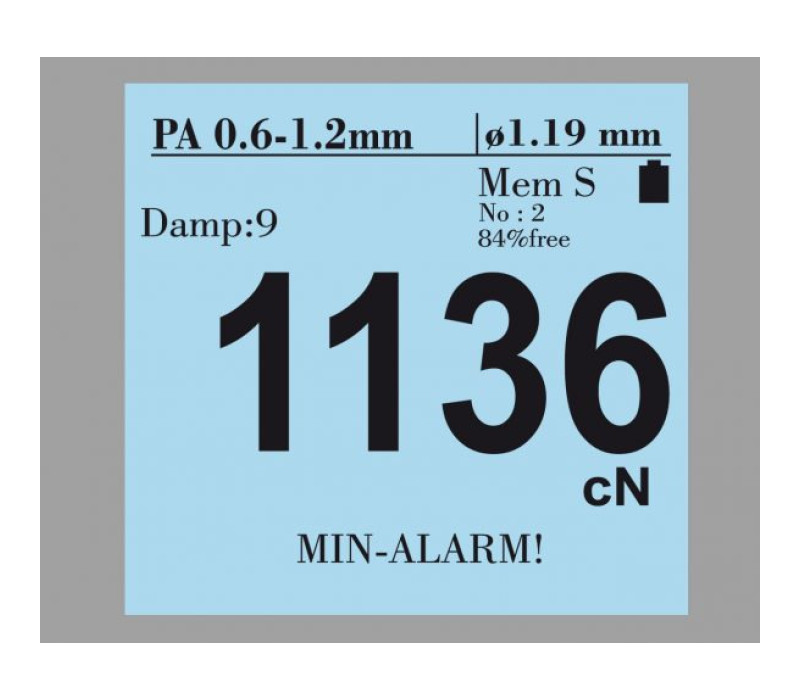

Numerieke weergave van spanningsmeter DTSE-DTXE

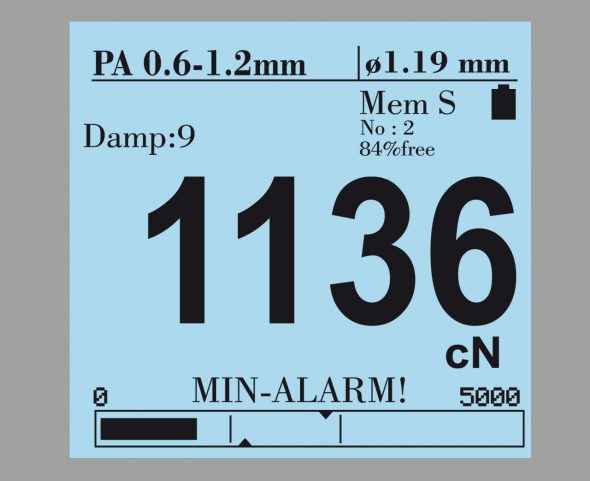

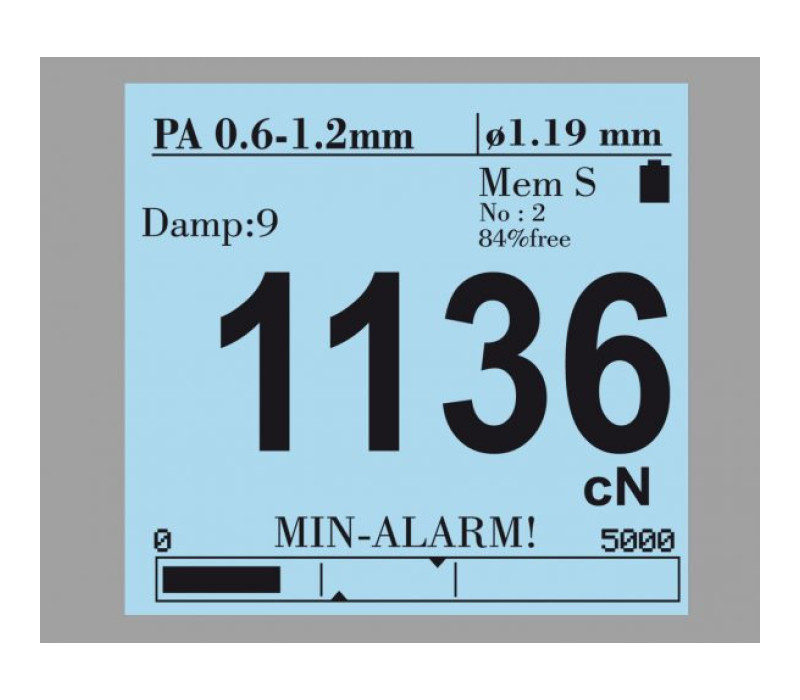

Display met staafdiagram van spanningsmeter DTSE-DTXE

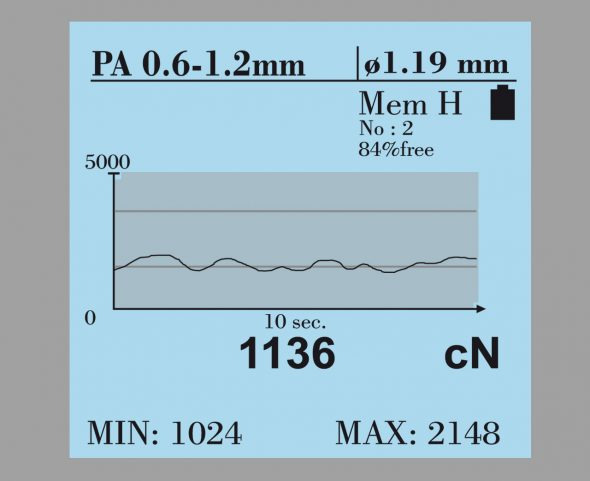

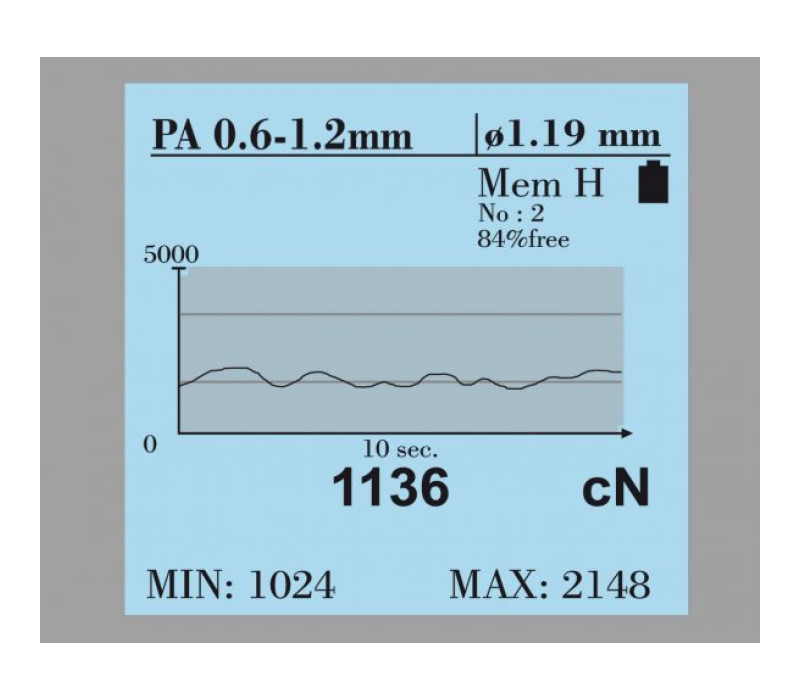

Grafische weergave van spanning in de tijd van spanningsmeter DTSE-DTXE

Spanningsmeter DTSE/DTXE met Code MH voor vaste montage

DTSE / DTXE Digitale spanningsmeters voor krappe meetpunten

Digitale spanningsmeters met een meetkop van 36 mm voor moeilijk bereikbare meetpunten bij garens, vezels en fijne draden

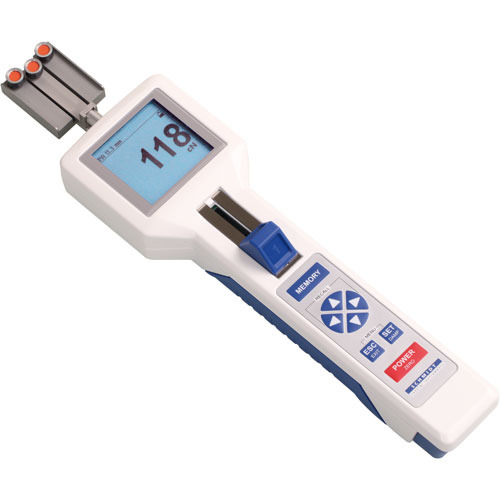

De DTSE en DTXE zijn draagbare digitale spanningsmeters voor metingen op moeilijk bereikbare plaatsen of bij dicht naast elkaar lopende filamenten. De compacte meetkop is circa 64 mm lang en heeft een beugelbreedte van slechts 36 mm. Er zijn vier meetbereiken beschikbaar, van 1–200 cN tot 20–2000 cN, voor textieltoepassingen tot 2000 tex en koperdraden met een diameter tot 0,5 mm.

Beide uitvoeringen hebben een TFT-kleurendisplay met drie weergavemodi: numeriek, numeriek met staafdiagram en een X-Y-diagram van de spanning in de tijd. De schermoriëntatie kan worden vastgezet of automatisch worden aangepast. Instelbare MIN/MAX-alarmen en een MIN/MAX-tijdvenster van 2–60 seconden maken het mogelijk schommelingen in de spanning tijdens het productieproces te bewaken.

De DTSE is de basisuitvoering. Deze heeft één fabriekskalibratie en vier geheugenplaatsen voor klantspecifieke kalibraties. Daarnaast slaat de meter de statistische resultaten van één meetreeks op. De USB-aansluiting dient voor het opladen.

De DTXE biedt daarnaast uitgebreide datalogging en USB-communicatie. De meter kan maximaal 60.000 meetwaarden opslaan, verdeeld over maximaal 255 meetreeksen, en beschikt over vijf registratiemodi: S, H, C, F en D. In de modi S, C en F kan de registratie bij een ingestelde triggerwaarde worden gestart. De software Tension Inspect 3 wordt op een USB-stick meegeleverd om meetgegevens naar een pc over te brengen, weer te geven en te analyseren.

Prijs opvragen >>

Compacte meetkop van circa 64 mm lang en 36 mm beugelbreedte voor moeilijk bereikbare meetpunten
Vier meetbereiken van 1–200 cN tot 20–2000 cN
TFT-kleurendisplay met numerieke weergave, staafdiagram en X-Y-diagram van de spanning in de tijd
Vaste schermoriëntatie van 0°, 90°, 180° of 270°, of automatische rotatie
Instelbare MIN/MAX-alarmen met een MIN/MAX-tijdvenster van 2–60 seconden
Automatische nulstelling bij verandering van de meetpositie
DTSE slaat de statistische resultaten van één meetreeks op
DTXE slaat maximaal 60.000 waarden op, verdeeld over 255 meetreeksen
DTXE beschikt over vijf registratiemodi S, H, C, F en D, met triggergestuurde registratie in S, C en F
Standaard geleiderollen van hardgecoat aluminium voor materiaalsnelheden tot 900 m/min; optie Code K tot 2000 m/min
Instellingen kunnen met een wachtwoord worden beveiligd
12 maanden garantie

Spanningsbereik

Model	Meetbereik	Meetkopbreedte*	Textieltoepassingen	Fabriekskalibratiemateriaal
DTSE / DTXE-200	1–200 cN	36 mm	Max. 200 tex	PA, 0,12 mm Ø
DTSE / DTXE-500	1–500 cN	36 mm	Max. 500 tex	PA, 0,20 mm Ø
DTSE / DTXE-1000	10–1000 cN	36 mm	Max. 1000 tex	PA, 0,30 mm Ø
DTSE / DTXE-2000	20–2000 cN	36 mm	Max. 2000 tex	PA, 0,50 mm Ø
* Breedte van de beugelconstructie; meetkop circa 64 mm lang. PA = polyamidemonofilament. DTSE en DTXE hebben geen materiaaldiktecompensatie. Ook geschikt voor koperdraden tot 0,5 mm Ø.

Opties

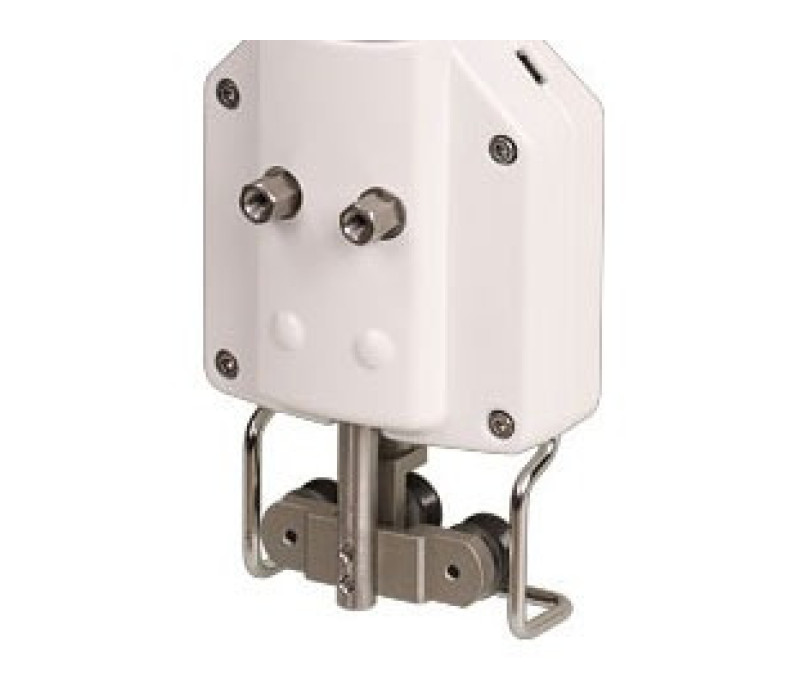

Code MH — Vaste montage	Af fabriek aangebrachte schroefdraadgaten met afstandsbouten voor vaste montage. Achteraf aanbrengen is niet mogelijk.

Code MH - Online Mounting

Spanningsmeter DTSE of DTXE met oplaadbare LiPo-accu
USB-netadapter, 100–240 V AC, met EU/US/UK/AUS-NZ-stekkeradapters
USB-kabel
Software Tension Inspect 3 op USB-stick (alleen DTXE)
Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204
Gebruiksaanwijzing
Draagkoffer

DTSE versus DTXE

Vergelijking tussen DTSE en DTXE

Functie	DTSE	DTXE
Geheugen voor materiaalkalibraties	1 fabriekskalibratie + 4 klantspecifieke kalibraties	1 fabriekskalibratie + 10 klantspecifieke kalibraties
Meetgeheugen	Statistieken van één meetreeks	60.000 waarden in maximaal 255 meetreeksen
Geheugenmodi	—	S, H, C, F, D
Registratietrigger	—	Modi S, C en F
USB	Opladen	Opladen en gegevensoverdracht naar pc
Pc-software	—	Tension Inspect 3 (meegeleverd op USB-stick)

Geleiderollen

Geleiderollen	Maximale materiaalsnelheid	Materiaal van de rollen
Standaard	900 m/min	Hardgecoat aluminium
Code K	2000 m/min	Hardgecoat aluminium

DTSE/DTXE Gegevensblad

Kalibratie	Fabriekskalibratie op polyamidemonofilament (PA)
Nauwkeurigheid	Voor PA van 5% tot 100% van de volle schaal: ±0,5% van de volle schaal ±1 digit Resterend meetbereik en andere kalibratiematerialen: ±3% van de volle schaal ±1 digit
Geheugen voor materiaalkalibraties	DTSE: 1 fabriekskalibratie + 4 klantspecifieke kalibraties DTXE: 1 fabriekskalibratie + 10 klantspecifieke kalibraties
Meeteenheden	cN, daN, g, kg, N, lb
Bereikoverschrijding	Circa 10% boven de volle schaal, zonder nauwkeurigheidsgarantie
Overbelastingsbeveiliging	100% van de volle schaal
Meetprincipe	Rekstrookjesbrug
Signaalverwerking	Digitaal, 16-bits A/D-conversie
Meetfrequentie	Max. 1 kHz (1000 metingen/s); interne bemonsteringsfrequentie 8 kHz
Uitwijking van de meetrol	Max. 0,2 mm
Display	TFT-kleurendisplay: numeriek, numeriek met staafdiagram, X-Y-diagram (tijd/spanning)
Verversingsfrequentie display	Circa 2 keer/s
Schermrotatie	Vast op 0°, 90°, 180° of 270°, of automatisch
MIN/MAX-tijdvenster	Instelbaar van 2 tot 60 s
Meetgeheugen DTSE	Eén meetreeks: laatste meetwaarde, gemiddelde, minimum, maximum, standaardafwijking en aantal meetwaarden; bij het opslaan van een nieuwe meetreeks wordt de vorige overschreven
Datageheugen DTXE	Maximaal 60.000 meetwaarden in maximaal 255 meetreeksen
Geheugenmodi DTXE	S (standaard), H (vasthouden), C (continu, 2 waarden/s), F (snel, 1000 waarden/s), D (op aanvraag)
Registratietrigger DTXE	In de geheugenmodi S, C en F kan een triggerwaarde worden ingesteld
USB	DTSE: opladen DTXE: opladen en gegevensoverdracht naar pc
Software	DTXE: Tension Inspect 3 meegeleverd op USB-stick
Demping	Instelbare elektronische demping (middeling), 9 stappen
Kalibratiecorrectie	±10 stappen van 1%
Nulstelling	Automatisch bij elke verandering van de meetpositie; handmatige nulstelling eveneens mogelijk
Wachtwoordbeveiliging	Instellingen kunnen met een wachtwoord van 4 cijfers worden beveiligd
Automatische uitschakeling	Na circa 3 minuten zonder gebruik (uitschakelbaar)
Temperatuurcoëfficiënt	Versterking: minder dan ±0,01% van de volle schaal/°C bij 25°C Nulpunt: beter dan ±0,03% van de volle schaal/°C bij 25°C
Bedrijfstemperatuur	10–45°C
Maximale relatieve luchtvochtigheid	85% RH
Voeding	Oplaadbare LiPo-accu; circa 30 h continu gebruik
Oplaadtijd	Circa 3,5 h met de meegeleverde netadapter
Netadapter	USB-netadapter, 100–240 V AC, met EU/US/UK/AUS-NZ-stekkeradapters
Behuizingsmateriaal	Gegoten aluminium
Meetkop	Circa 64 mm lang; beugelbreedte 36 mm
Materiaaldiktecompensatie	Niet aanwezig bij DTSE of DTXE
Geleiderollen	Standaard: hardgecoat aluminium, max. 900 m/min Code K: hardgecoat aluminium, max. 2000 m/min
Gewicht	Circa 780 g netto (1460 g bruto)
Meegeleverd certificaat	Certificaat van overeenstemming met de bestelling 2.1 volgens EN 10204
Optioneel certificaat	Keuringscertificaat 3.1 volgens EN 10204 met kalibratierapport
Garantie	12 maanden

Producten

Artikel	Product
136491	DTSE-200 Tension Meter Digital 1-200 cN
137244	DTSE-2000 Tension Meter Digital 20-2000 cN
137182	DTSE-500 Tension Meter Digital 1-500 cN
137892	DTSE-1000 Tension Meter Digital 10-1000 cN
137894	DTXE-200 Tension Meter Digital 1-200 cN
137895	DTXE-500 Tension Meter Digital 1-500 cN
137896	DTXE-1000 Tension Meter Digital 10-1000 cN
136617	DTXE-2000 Tension Meter Digital 20-2000 cN

Accessoires

Artikel	Product
139753	Code K-Small Kleine Hardgecoate Aluminium Rollen (in plaats van standaardrollen - nieuwe meter)
136673	Code MH_Bevestigingsgaten voor stationair gebruik
136618	Code WL_Wi-Fi-gegevensoverdracht

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
Speciale bestelling aanvragen

Winkelwagen bekijken Afrekenen

DTSE / DTXE Digitale spanningsmeters voor krappe meetpunten

Kenmerken

Specificaties

Spanningsbereik

Vergelijking tussen DTSE en DTXE

Geleiderollen

DXE Spanningsmeter met kleine meetkop

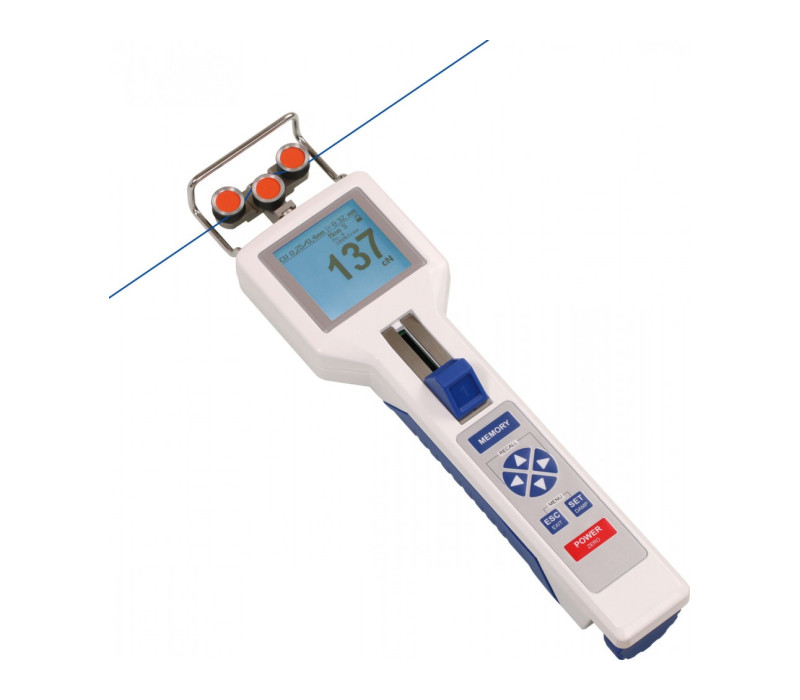

DTS Series Digitale spanningsmeter voor garens en draden

DTX Digitale spanningsmeter met datalogging

Nu bestellen

DTSE / DTXE Digitale spanningsmeters voor krappe meetpunten

Kenmerken

Specificaties

Spanningsbereik

Vergelijking tussen DTSE en DTXE

Geleiderollen

Gerelateerde producten

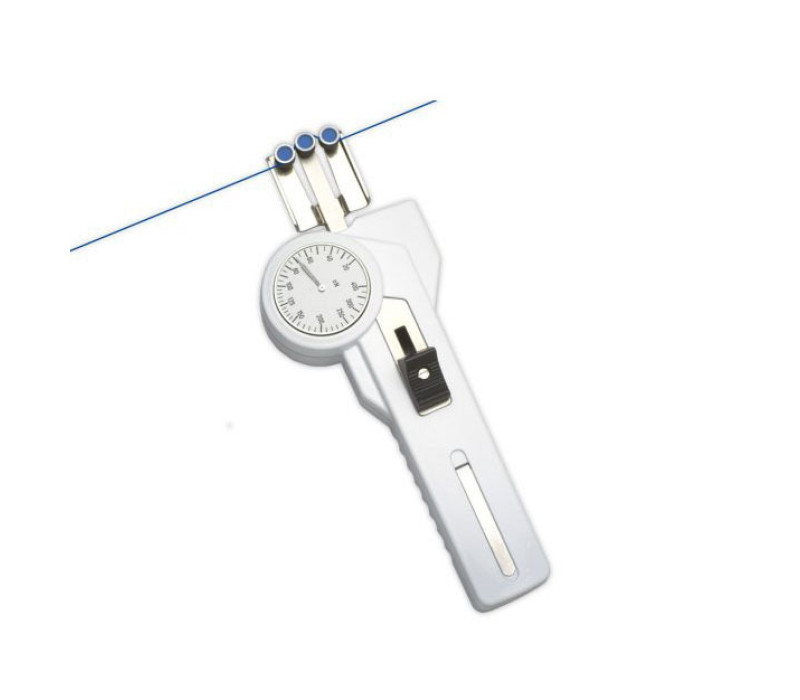

DXE Spanningsmeter met kleine meetkop
