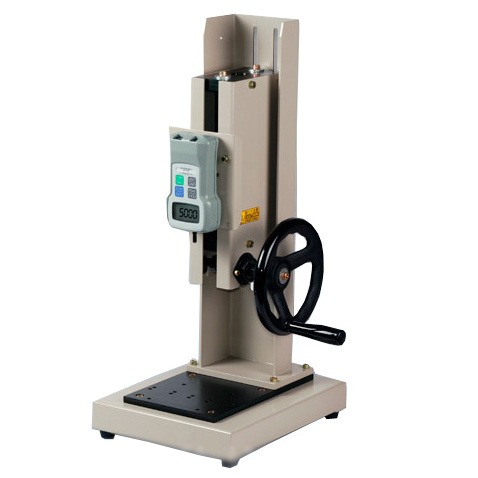

FTS-X Kracht Testsysteem
De FTS-X is een compleet kracht testsysteem ontworpen voor precisie metingen van druk- / trekkracht op een groot aantal toepassingen. De FTS-X is voorzien van USB data uitgang en een compleet software pakket om data op te slaan en te analyseren.
De FTS-X bestaat uit de FGV-XY Digitale Krachtmeter en FGS-100H Handwiel Teststandaard. Zie onderstaande details. Klik op de foto's onder "Related Products" voor complete technische details over ieder component.
Kenmerken
- 1000 Hz meetfrequentie
meet werkelijke piekwaarden zelfs wanneer deze zeer kort duren - Nauwkeurigheid van ±0,2%
levert superieure herhaalbaarheid - USB, RS-232 & Analoge Uitgangen -- allemaal inclusief!
3 verschillende uitgangen voor data verzending levert maximale flexibiliteit - 200% Overbelasting Capaciteit
minimaliseert de kans op dure reparaties - Robuuste Coquille Gegoten Aluminium Behuizing & Robuuste Constructie
levert exceptionele duurzaamheid, zelfs onder de zwaarste omstandigheden - Omkeerbaar Display
geoptimaliseerd voor draagbaar gebruik of voor montage op een teststandaard - Veelzijdige montageplaat is geschikt voor standaard en speciale bevestigingen
- Selecteerbare Automatische Uitschakeling
verlengt de levensduur van de batterij, terwijl constant gebruik mogelijk is wanneer aangesloten op de meegeleverde AC-adapter - Klein Formaat
Ergonomisch ontwerp levert comfort voor draagbaar testen - Automatische Berekening & Weergave van Statistieken
levert directe resultaten en analyse van uw krachtmeting - 3 Geheugenmodi
geoptimaliseerde dataopslag voor iedere toepassing. Verstuur indien gewenst data naar PC/Laptop - Ingebouwde in te Stellen Hoge-Lage Alarmgrenzen
voer snel en eenvoudig ‘Ok-Niet ok’ testen uit met visuele LCD indicator wanneer de meting buiten de tolerantie valt - Inclusief kalibratiecertificaat
- Constante lineaire beweging

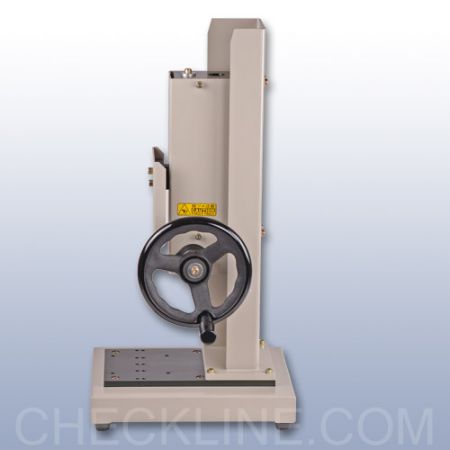

- Bestaat uit de FGV-XY Digitale Krachtmeter en FGS-100H Handwiel Teststandaard
- Robuuste, volledig stalen constructie
Spanningsbereik
| Model | Capaciteit | Resolutie | ||
| FTS-5X | 5 lb 20 N 2 kg | 0.001 lb 0.01 N 0.001 kg | ||
| FTS-10X | 10 lb 50 N 5 kg | 0.01 lb 0.01 N 0.001 kg | ||
| FTS-20X | 20 lb 100 N 10 kg | 0.01 lb 0.1 N 0.01 kg | ||
| FTS-50X | 50 lb 200 N 20 kg | 0.01 lb 0.1 N 0.01 kg | ||
| FTS-100X | 100 lb 500 N 50 kg | 0.1 lb 0.1 N 0.01 kg |

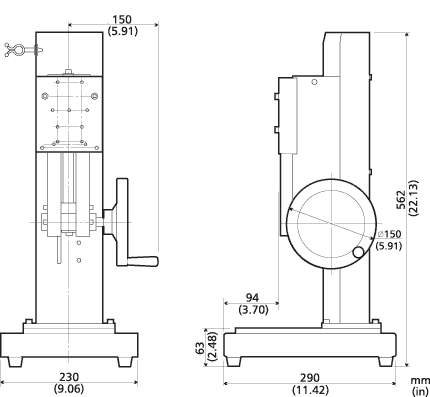

Afmetingen
FGV-XY Digitale krachtmeter met USB uitgang
- Nauwkeurigheid van ±0,2%
levert superieure herhaalbaarheid - USB, RS-232 & Analoge uitgangen -- allemaal aanwezig!
3 verschillende uitgangen voor data overdracht zorgt voor maximale flexibiliteit
Meer details
Accessoires
Categorie Shimpo Opzetstukken
Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Shimpo krachtmeters en torsiemeters.
Meer details
Specificaties
| Capaciteit | 50 kg |
| Slag | 150 mm |
| Snelheid verplaatsing | Ongeveer 3 mm / omwenteling |
| Afmetingen | Zie bovenstaande tekening |
| Meetmodi | Realtime, Compressie Piek, Trek Piek |
| Display update frequentie | Selecteerbaar: 1, 2, 3, 5, 10, 20 keer per seconde |
| Meetfrequentie | 1000 keer per seconde (1000Hz / 1KHz) |
| Nauwkeurigheid | ± 0,2% van volledige schaal |
| Temperatuur verloop | Versterking: ± 0,01% belasting/ Nul : ±0,01% / R.C. / afwijking van nulpunt kan voorkomen worden door tracking functie |
| Display | Hoofddisplay: 4 cijfers, 12mm hoog, Omkeerbaar Eenheden display: 3 cijfers 7mm hoog Ander display: "LO BAT"(Laag batterij voltage), "BAT"(Batterij laden), "OVR"(Overbelasting), "Peak"(Piek vasthouden) |
| Overbelasting | 200% van volledige schaal |
| Tracking | Selecteerbaar (AAN/UIT) |
| USB uitgang | Maakt communicatie mogelijk tussen de FGV-XY en Windows PC Software met ToriemonUSB via USB kabel (inclusief) |
| RS-232C uitgang | Maakt communicatie mogelijk tussen de FGV-XY en RS-232C apparaten. RS-232C kabel is een optionele accessoire |
| Analoge uitgang | ± 1V, Nauwkeurigheid is ± 50mV via een 12 bit D/A. ZERO beïnvloed deze uitgang, en wordt geüpdate met 1000 keer/seconde. Belasting is >10k Ohms |
| Overbelasting/vergelijking uitgang | Open-collector uitgang (Max DC30V/5mA) |
| Voeding | Oplaadbare nikkel hydride batterij of AC adapter/lader. Bruikbaar tijdens het laden |
| Gebruiksduur | Ongeveer 8 uur na volledig opladen. Laadtijd: 16 uur max. |
| Automatische uitschakeling | Standaard is 10 minuten. Kan uitgeschakeld worden. Automatisch inactief wanneer aangesloten op AC adapter |
| Geheugen functie | Continu geheugen: 1000 datapunten, Enkel geheugen: 100 datapunten, Standaard geheugen: 50 datapunten Statistische functies (maximum, minimum, piek, gemiddelde, standaard deviatie) |
| Vergelijking functie | Selecteerbaar: Hoog en Laag |
| Temperatuur bereik | 0 ~ 40° C |
| Vochtigheidsbereik | 35 ~ 85% Relatieve vochtigheid |
| Afmetingen | 147mm (L) x 75mm (B) x 38mm (H) |
| Gewicht | Ongeveer 15 kg |
| Accessoires (inclusief) | AC adapter/lader, draagkoffer, haak, beitel, platte kop, gekeepte kop, hanger, conus kop, draadadapter, verlengstuk, USB kabel |
| Garantie | 1 jaar |
