G1109 90° Peel Test Fixture

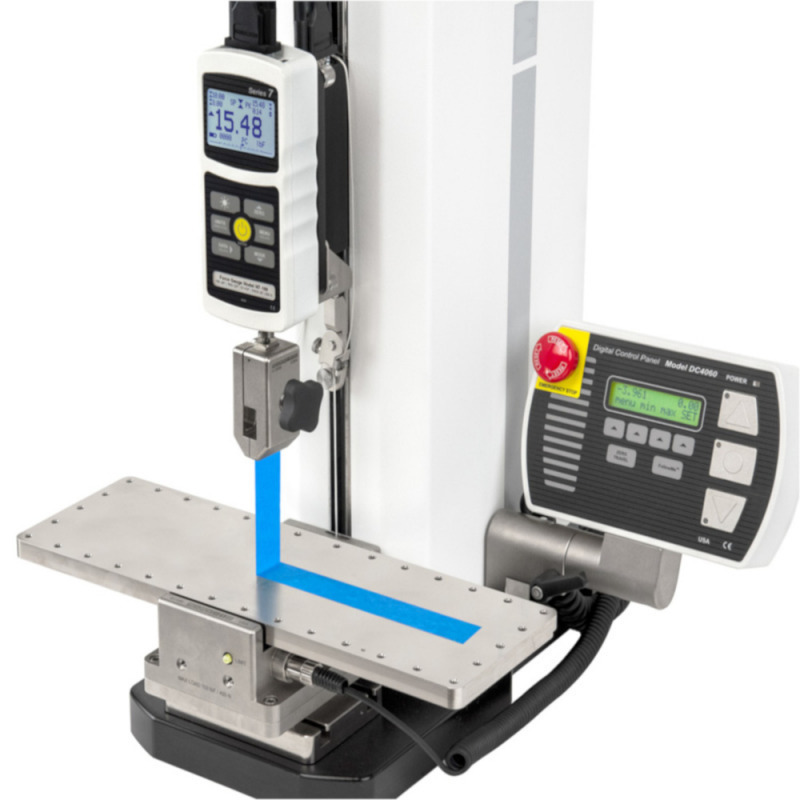

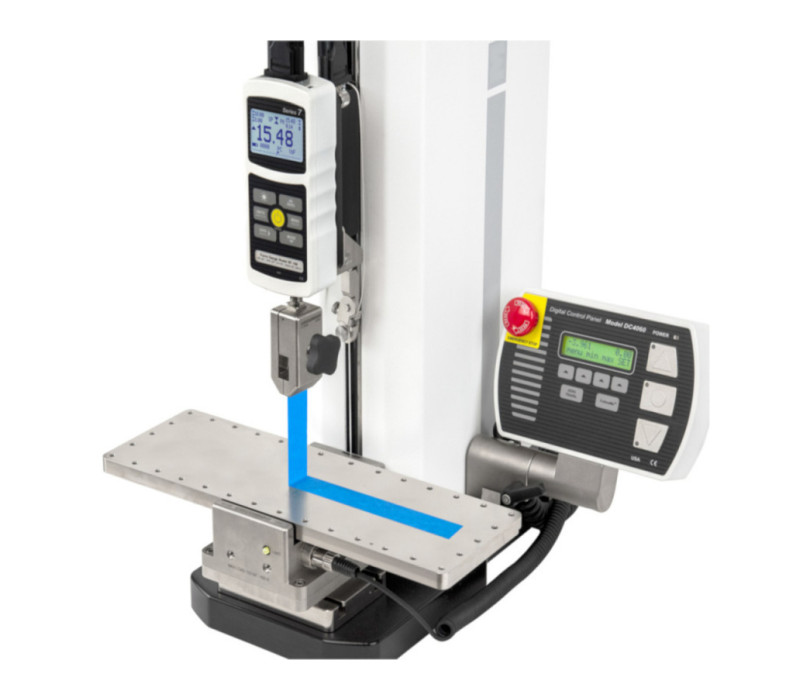

G1109 getoond in een typische tape-peeltoepassing. met een G1008-greep gemonteerd op de krachtmeter.

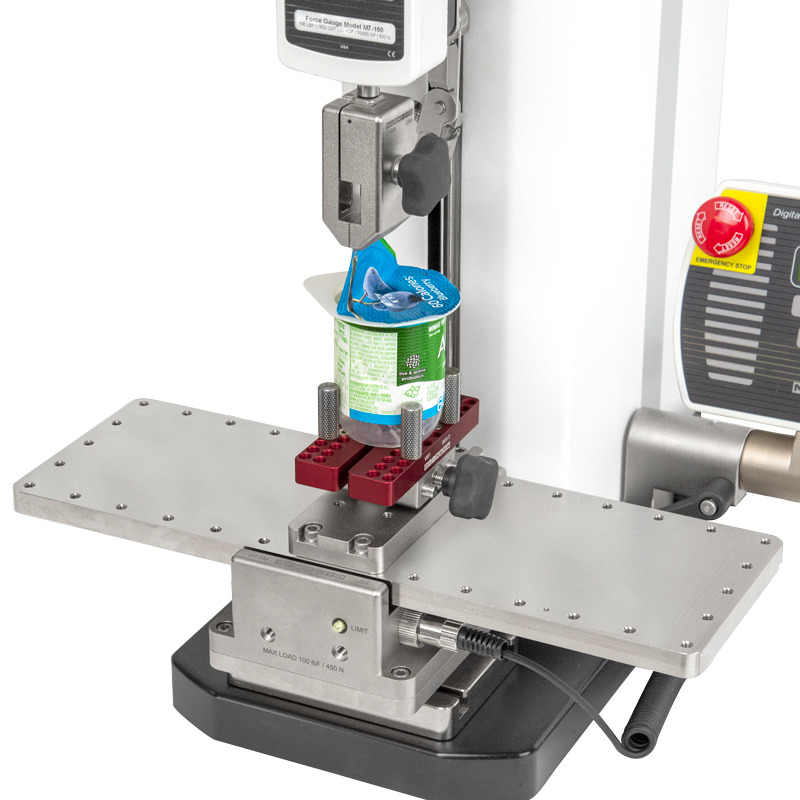

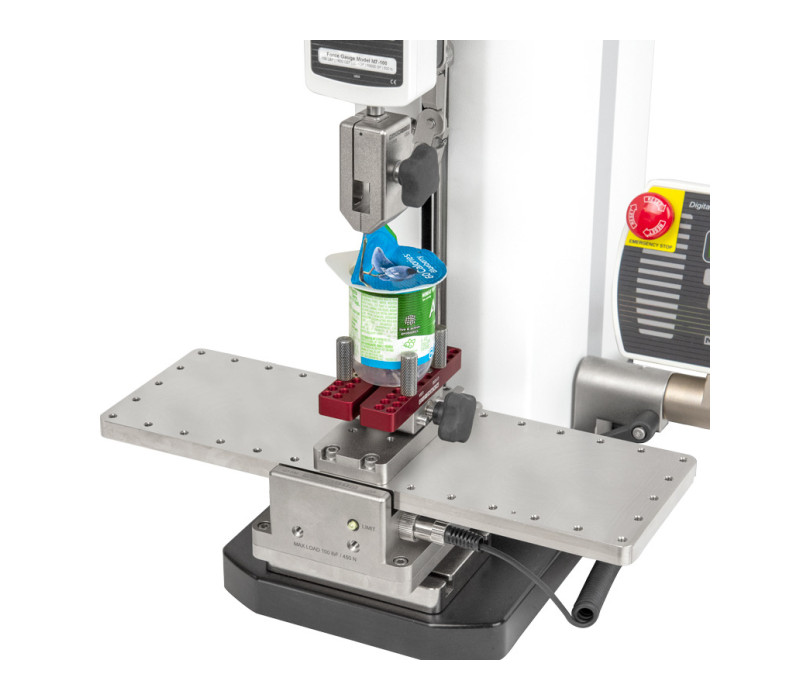

G1109 getoond in een afpeltest van een folieverzegeling, met G1058 flessengreep en AC1080 greep-adapter

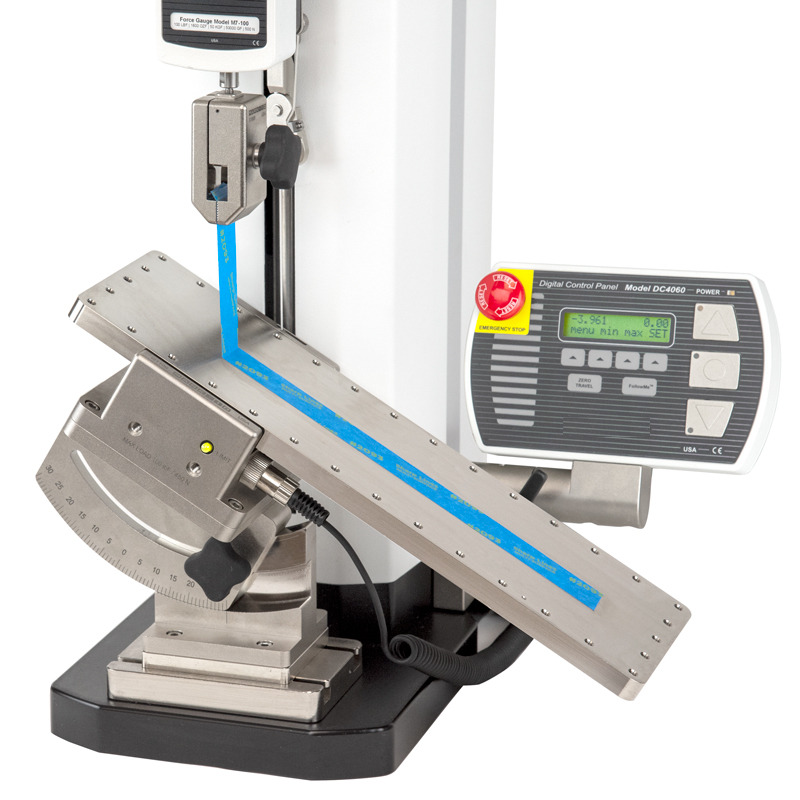

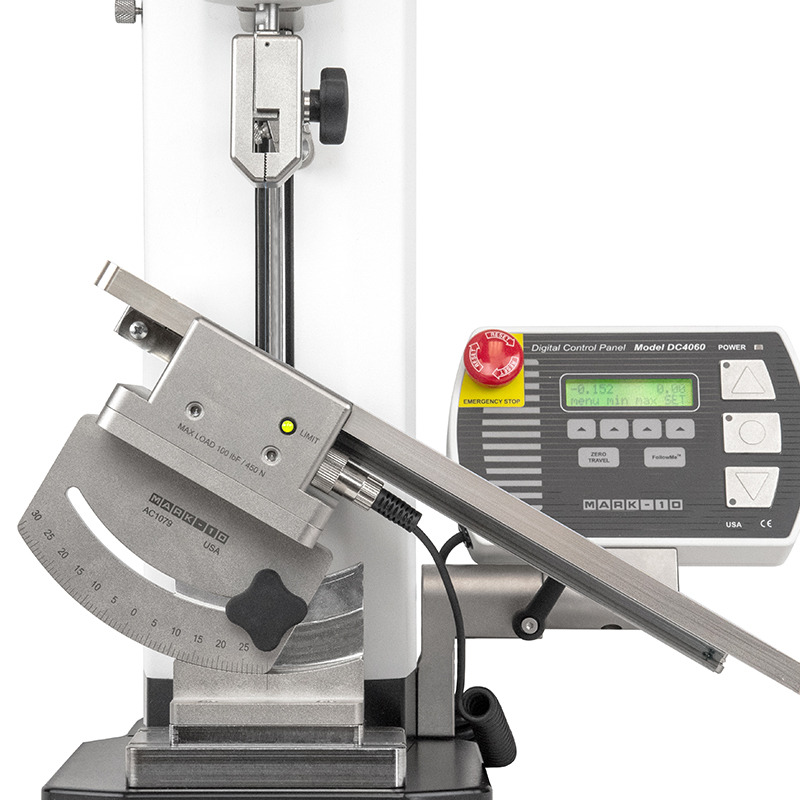

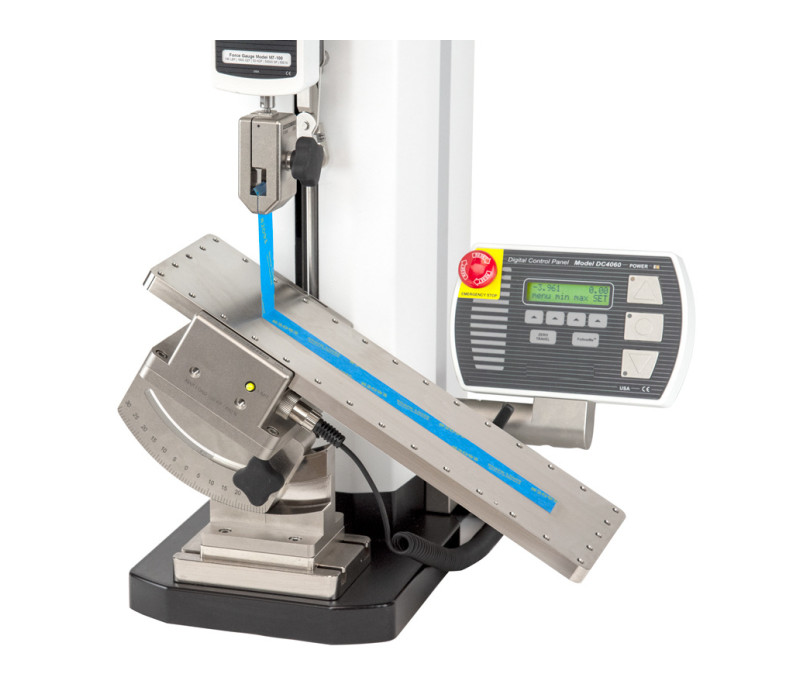

Zijaanzicht van G1109 met optioneel AC1079 verstelbaar hoekarmatuur.

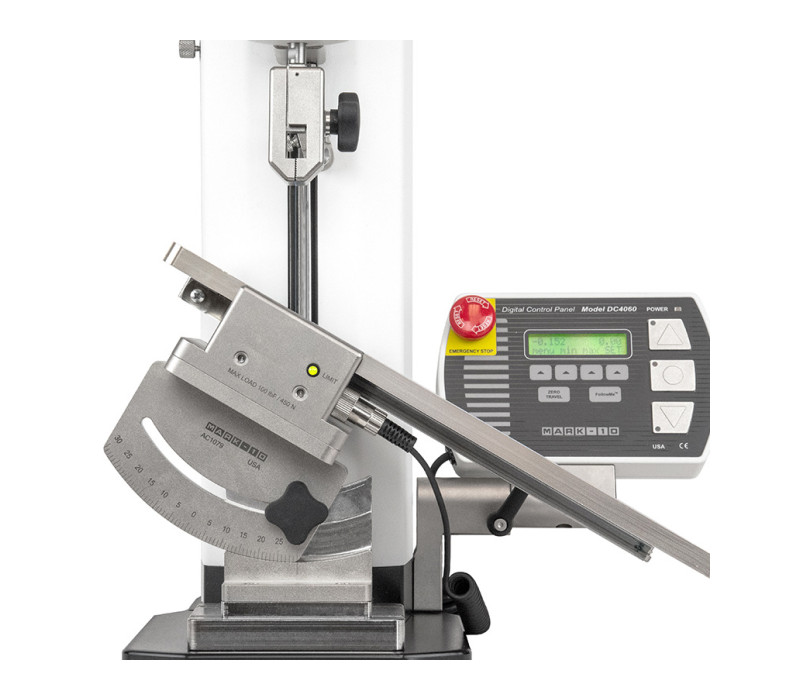

Zijaanzicht van optioneel AC1079 verstelbaar hoekarmatuur.

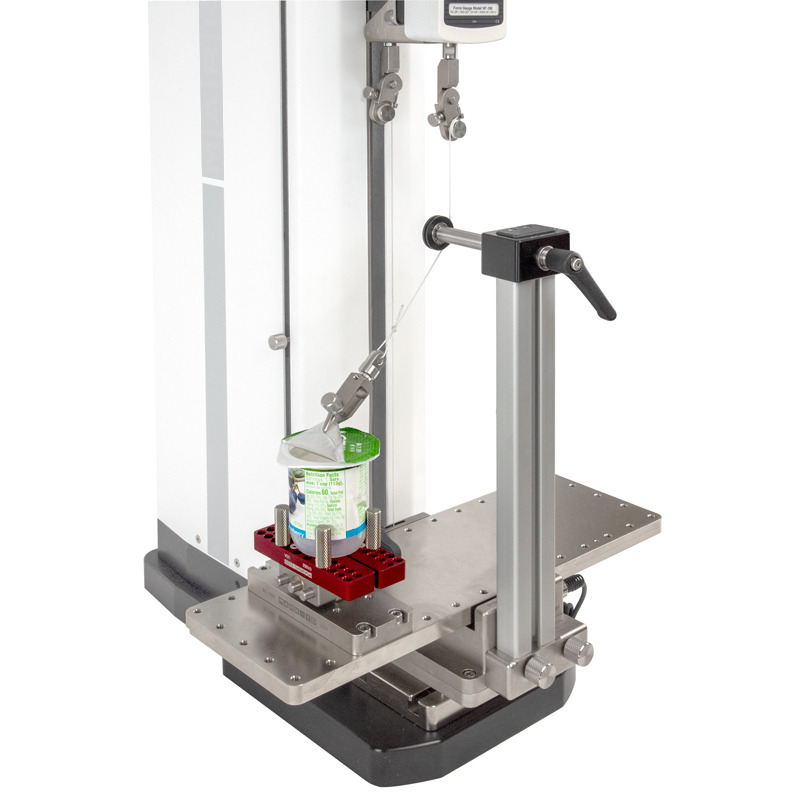

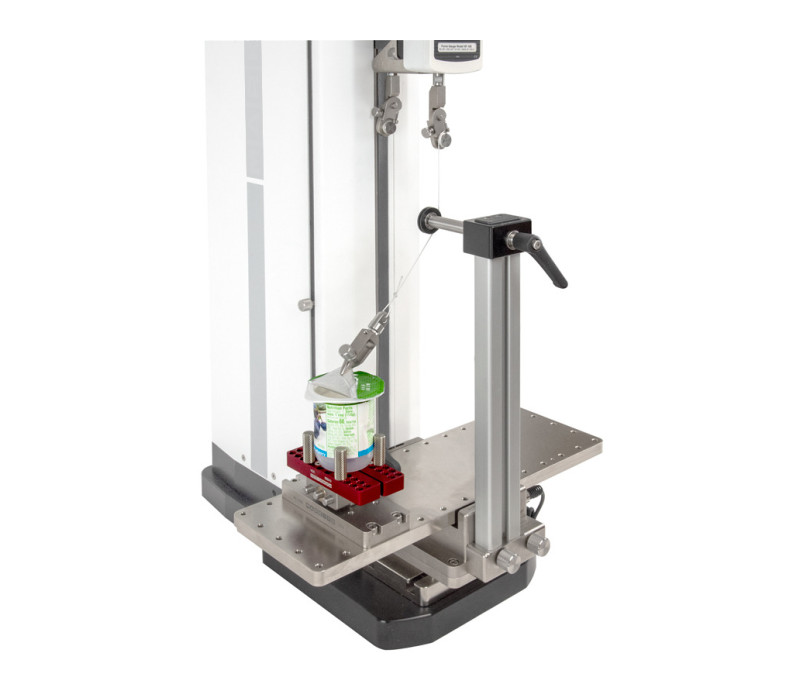

G1109 getoond in een afpeltest met optionele AC1078 verstelbare hoekbevestiging, G1058 flesgreep en AC1080 greepadapter. G1003 miniatuurcomponentengreep houdt het folielipje vast.

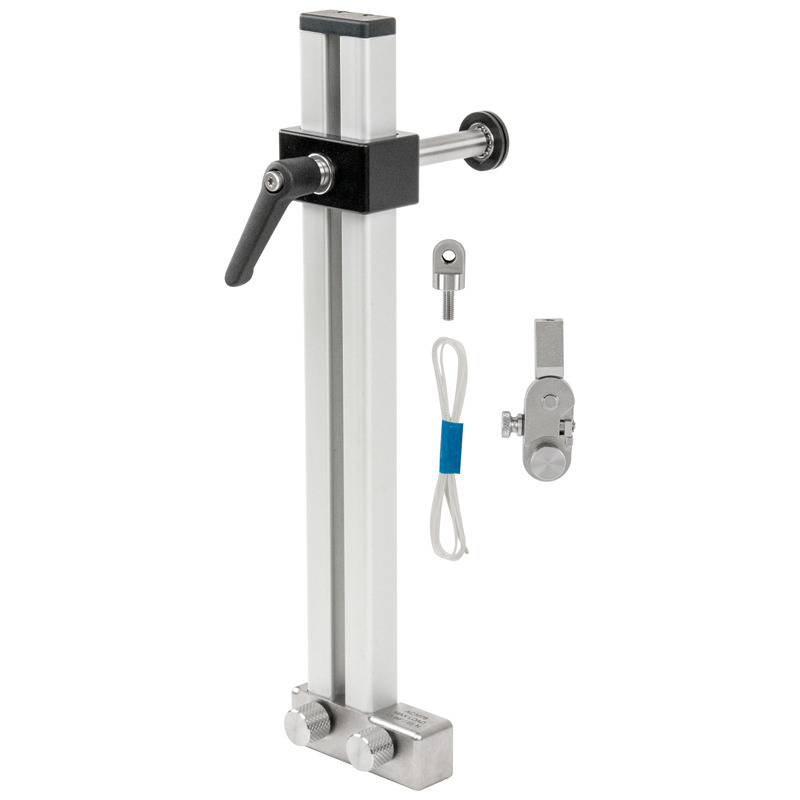

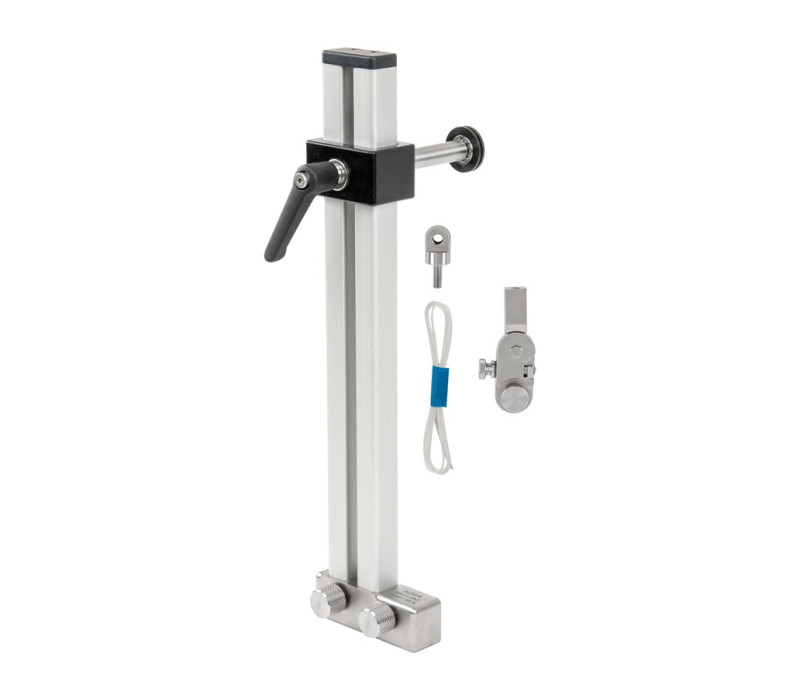

AC1078, zoals geleverd. Inclusief een G1078 miniatuur boldergreep, kabel en #10-32M hulpstuk voor een afpelgreep.

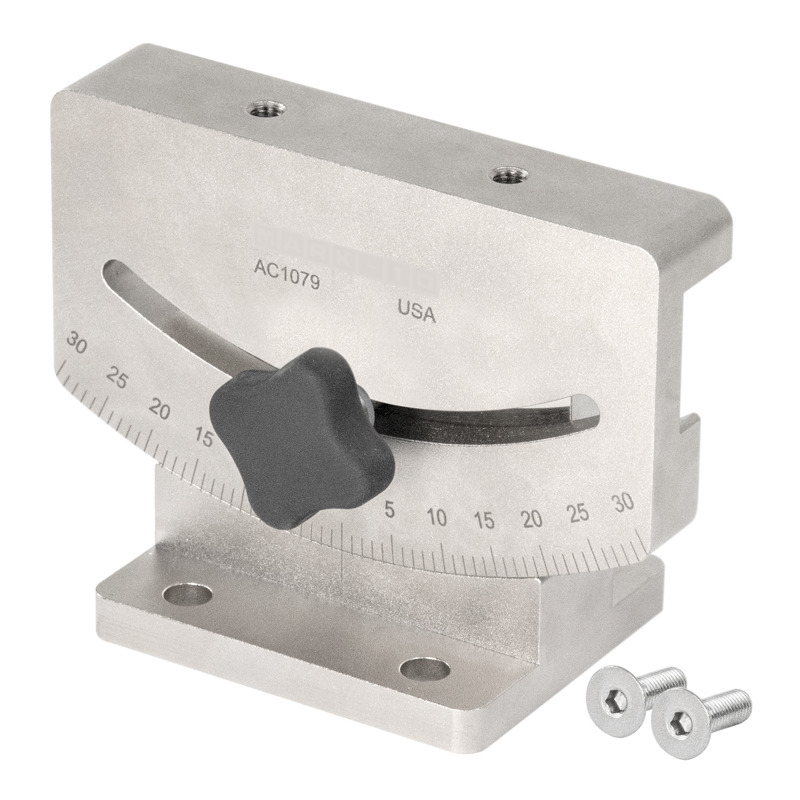

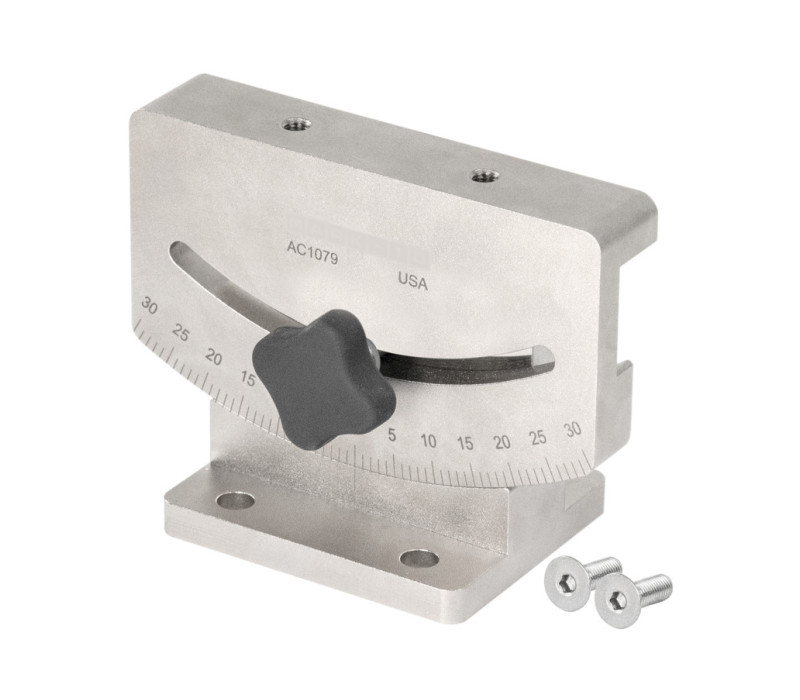

AC1079, zoals geleverd. Inclusief bevestigingsmateriaal voor het G1109-armatuur en de ESM303-testbank.

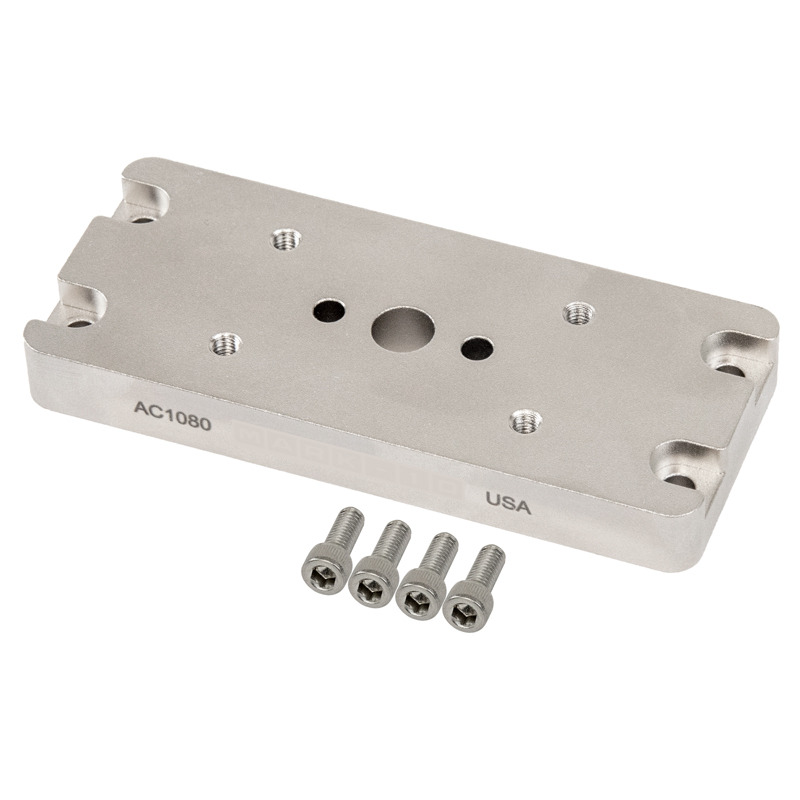

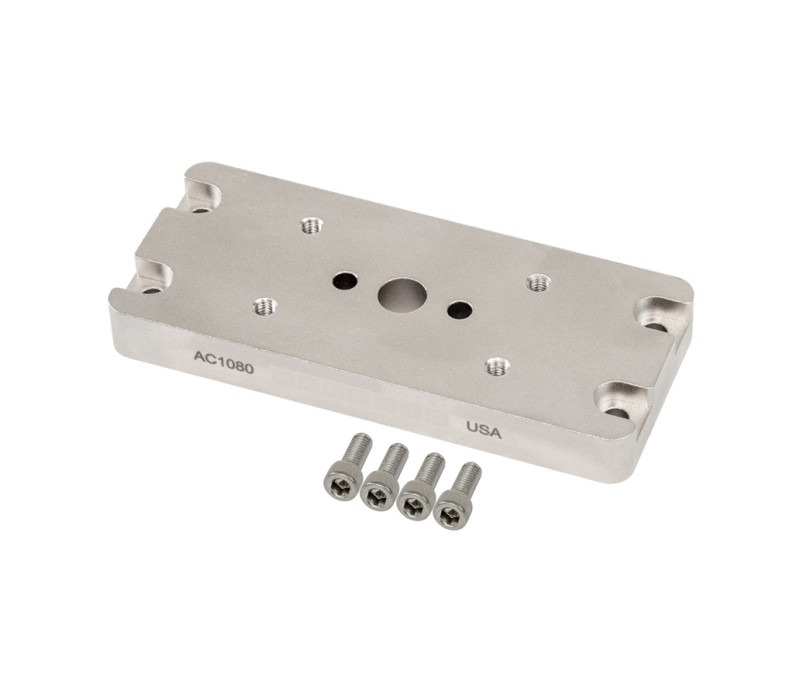

AC1080, zoals geleverd. Inclusief bevestigingsmateriaal voor de werkplaat.

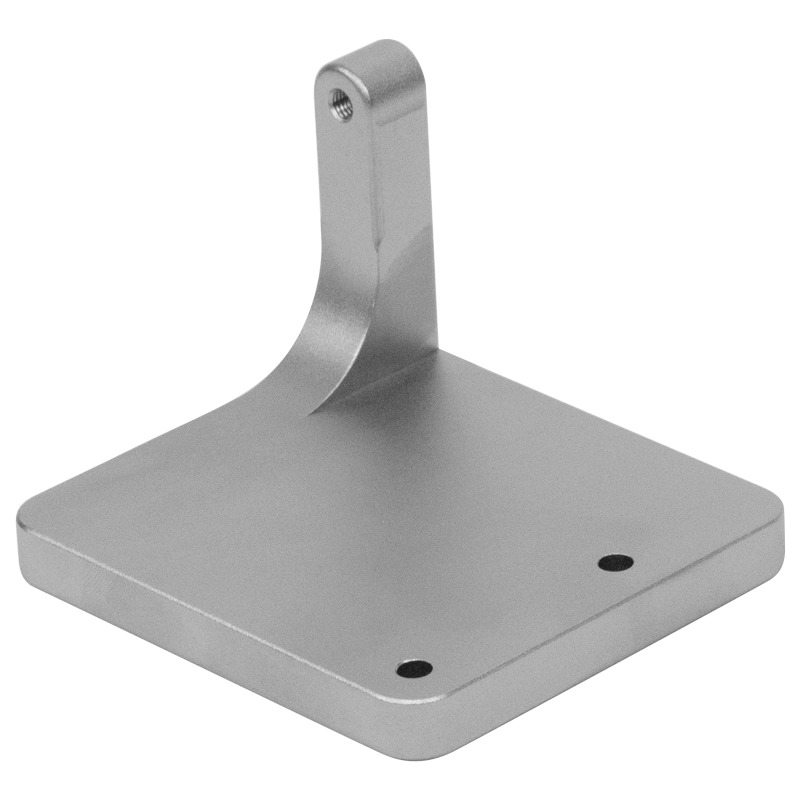

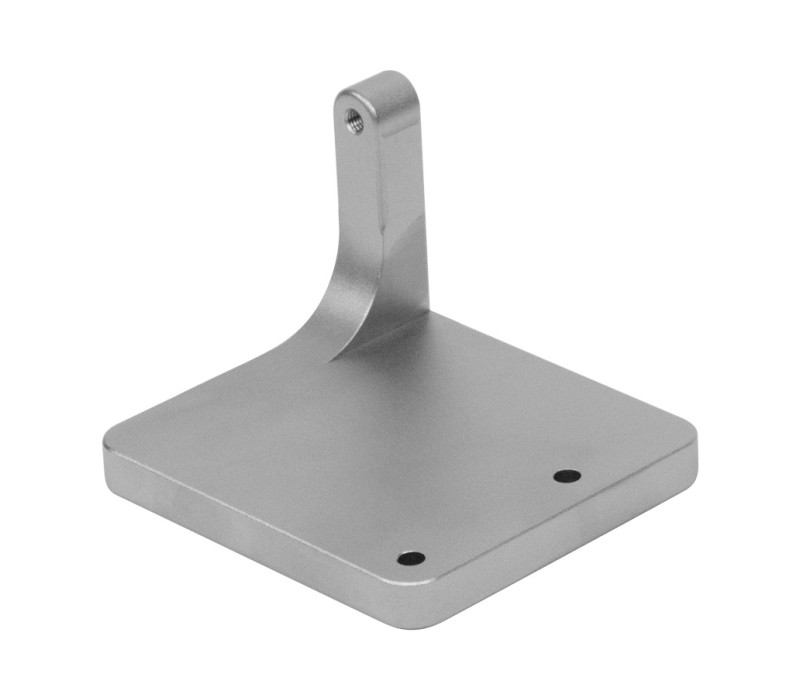

AC1087-adapter, die G1109 verbindt met ESM750(S) / ESM1500(S) / F755(S) / testbanken.

G1109 90° Peel Test Fixture

Name: G1109 90° Peel Test Fixture
SKU: 127376
Price: 2008.00 EUR

Het G1109 Peel Test Armatuur is ontworpen om de afpelproeven van een breed scala aan materialen te vergemakkelijken, waaronder tapes, folies, folieafdichtingen en meer, in overeenstemming met de ASTM-normen D6862, D3330 en D903. Dit armatuur beschikt over een maximale capaciteit van 500 N en een maximale tafelverplaatsing van 210 mm.

Voor extra veelzijdigheid bestaat de mogelijkheid om een verstelbare hoekmontage (AC1079) te integreren die de opstelling tot ±30° kan kantelen. Als alternatief is ook een optioneel poelie-adapter armatuur (AC1078) beschikbaar, waarmee de trekhoek overal tussen 0° en 90° (max. 150 N) is in te stellen, terwijl tegelijkertijd een vlak werkoppervlak wordt behouden. Deze horizontale configuratie is bijzonder geschikt voor het uitvoeren van afdichtingstests op gevulde containers en kan ook worden toegepast voor het testen van tape en materialen.

Deze opstelling is uitgerust met een geïntegreerde eindschakelaar die automatisch de beweging van de testopstelling stopt wanneer de werktafel het einde van zijn verplaatsing heeft bereikt. Deze functie is compatibel met Series F-testframes en de ESM303*,

*Sommige testopstellingen vereisen het gebruik van een AC1087-adapter.

Aarzel niet om contact met ons op te nemen voor meer informatie over deze opstelling of een compleet testsysteem.

€ 2.008,00

Nu bestellen

Handhaaft een hoek van 90° tussen de tafel en de trekrichting
Optionele verstelbare hoekmontage kantelt het armatuur tot ±30°
optionele 0° tot 90°, verstelbare hoekadapter met katrol, tests met behoud van de horizontale tafeloriëntatie. (max. kracht: 150N).
Conform ASTM D6862, D3330, D903
Compatibel oa met F-series en ESM303 Gemotoriseerde Teststand

Y no header

Compatibel met:

Modellen F105, F305, F505 testframes.
Model ESM303 gemotoriseerde testopstelling, bij gebruik van een krachtmeter.
Modellen F755, F1505 testframes en ESM1500LC, ESM1500SLC, ESM750LC, ESM750SLC gemotoriseerde testframes, bij gebruik van de AC1087-adapter.

Niet compatibel met:

Model ESM303 gemotoriseerde testbank, bij gebruik van de AC1062 load cell/indicator montageset.
Model ESM1500FG, ESM1500SFG, ESM750FG, ESM750SFG gemotoriseerde testbanken.

Video

▶

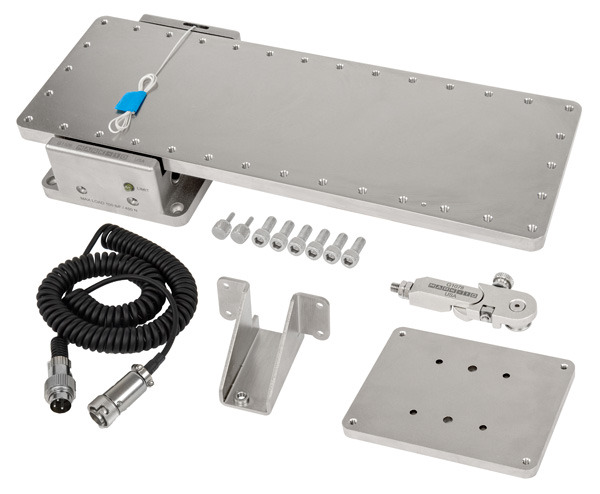

De G1109 wordt geleverd als kit inclusief:

G1109 Armatuur
Eindschakelaar kabel
Kruiskop beugel
G1078 Miniatuur Boldergreep
Montageadapter voor teststand
Montagemateriaal

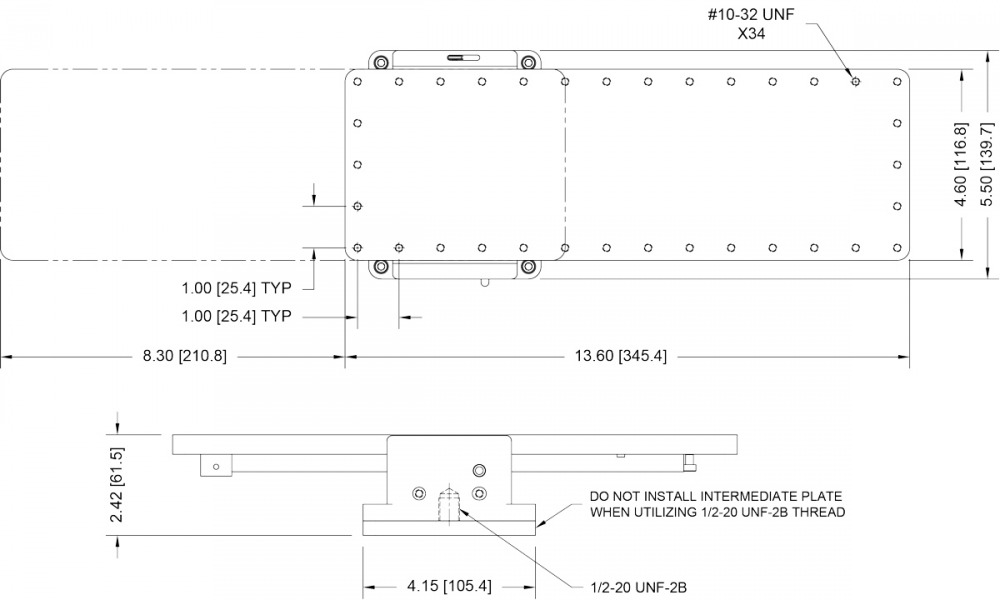

G1109 90° peel Armatuur

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

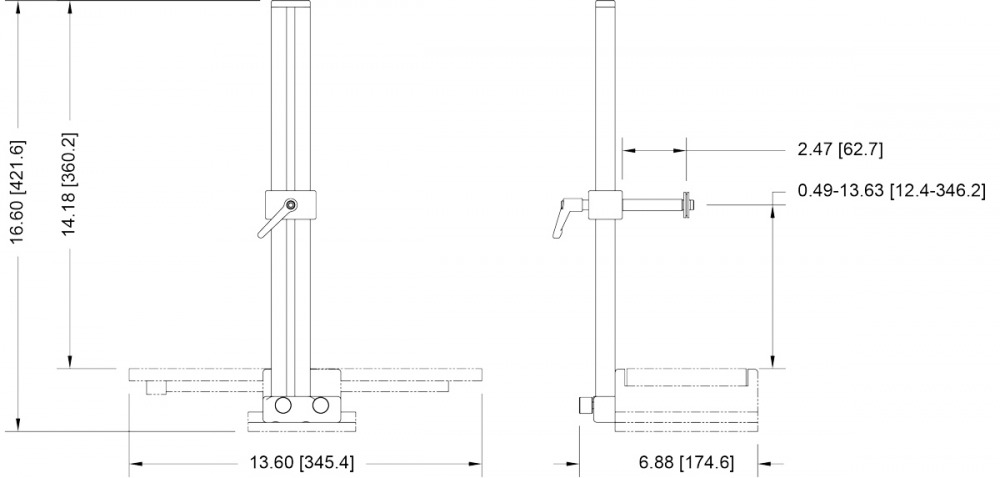

AC1078 verstelbare pully adapter

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

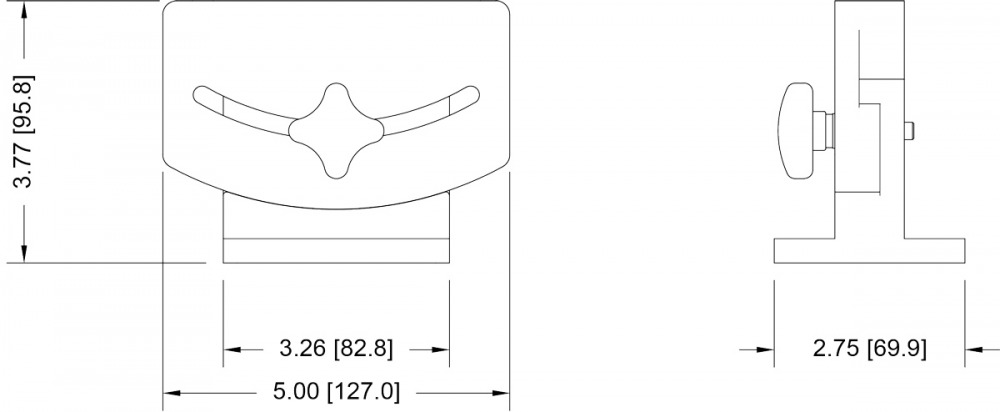

AC1079 Verstelbare hoekmontage

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

Datasheet for All Grips

Manual G1109

Producten

Artikel	Product	Prijs	Aantal	Actie
137296	G1109 90° Peel Test Fixture	€ 2.008,00

Accessoires

Artikel	Product	Prijs
137910	AC1078 - Adjustable Angle Pulley Adapter for G1109	€ 469,00
137909	AC1079 - Adjustable Angle Fixture for G1109	€ 516,00
137497	AC1080 - Adapter G1023 / G1058 Grip to G1109	€ 141,00
137911	AC1087 - Adapter G1109 to ESM750 / 1500 / F755 / F1505 Test Stand	€ 164,00

Alle genoemde prijzen zijn exclusief btw en verzend- en behandelingskosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
