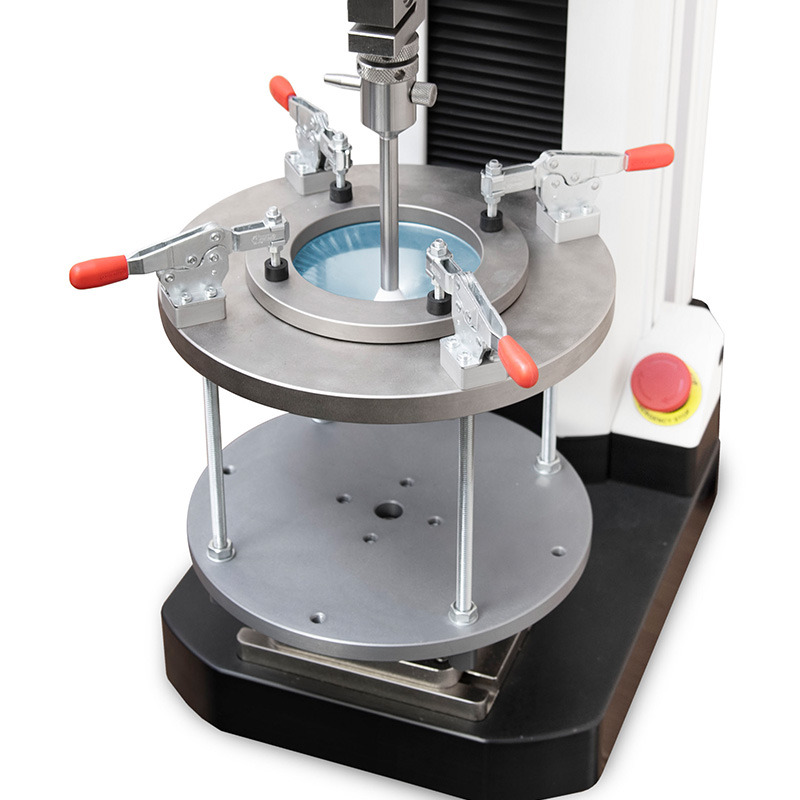

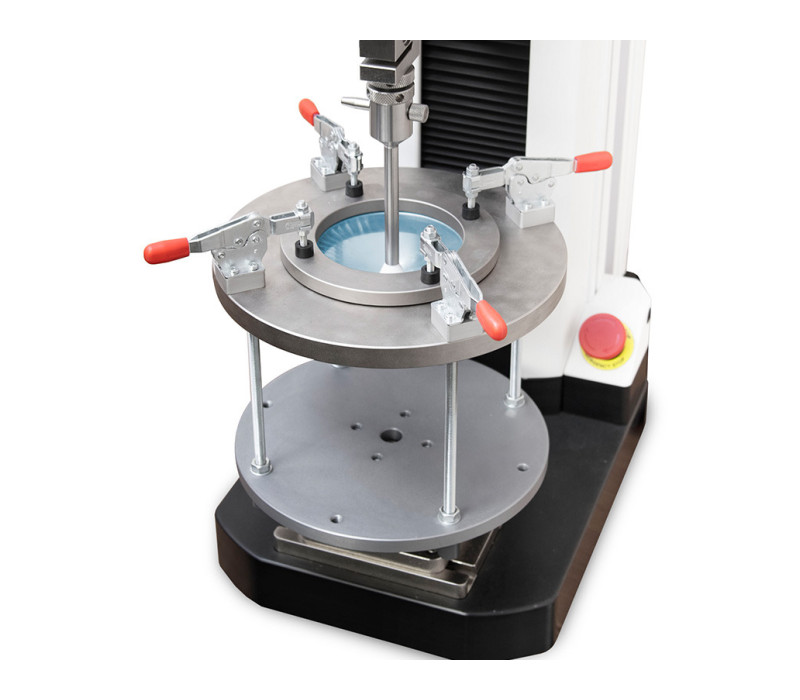

G1110 Punctuur Testopstelling
De G1110 Punctuur testopstelling is ontworpen voor het beoordelen van de penetratie-weerstand van plastic folies en andere materialen tot 5 kN, in overeenstemming met de ASTM D5748-normen.
De inrichting bestaat uit een frame met eye-end bevestiging en vier spanklemmen, een testmonster compressiering en een penetratiesonde met eye-end bevestiging. De ruime hoogte van de inrichting biedt ruimte voor materialen met aanzienlijke rek.
De vier spanklemmen klemmen de compressiering met concentrische ribbels en bevestigen het materiaal effectief. Daarnaast bevat de inrichting een stoter met een kogelvormige probe die het monster uitrekt en doorboort.
Let op dat eye-end-adapters nodig zijn aan beide uiteinden om deze aan krachtmeters of krachtsensoren te bevestigen.
De G1110 is compatibel met F755 en F1505 gemotoriseerde krachttesters.
Kenmerken
- Bevestigd materialen voor punctuurtesten, volgens ASTM D5748
- De royale hoogte van het frame biedt ruimte voor materialen met een grote rek
- Inclusief armatuur en probe
- Compatibel met F755 en F1505 gemotoriseerde test stands
- Geintegreerde eye-end montage voor armatuur en probe

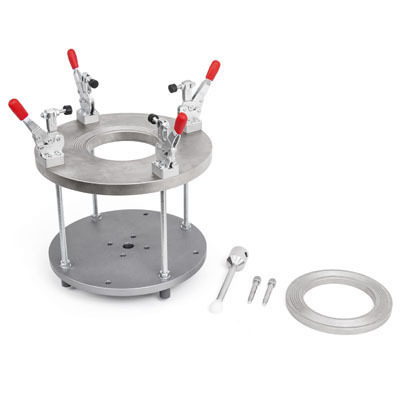

De G1110-punctiehouder wordt verzonden met de volgende accessoires:
- Armatuur met 4 spanklemmen
- Monster compressiering
- Prik probe
- 2 Ankerpinnen

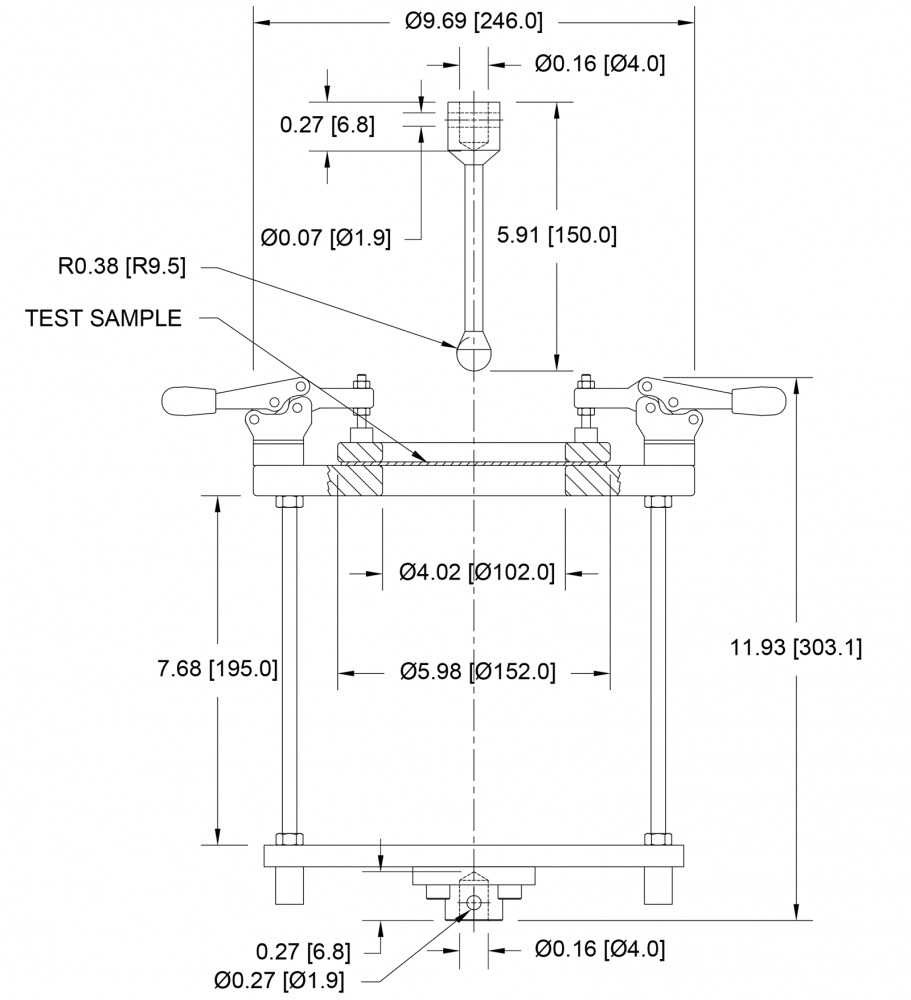

Afmetingen
Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.
Specificaties
| Capaciteit | 5 kN |
| Gewicht | Armatuur: 8.6 kg Probe: 0.2 kg |
