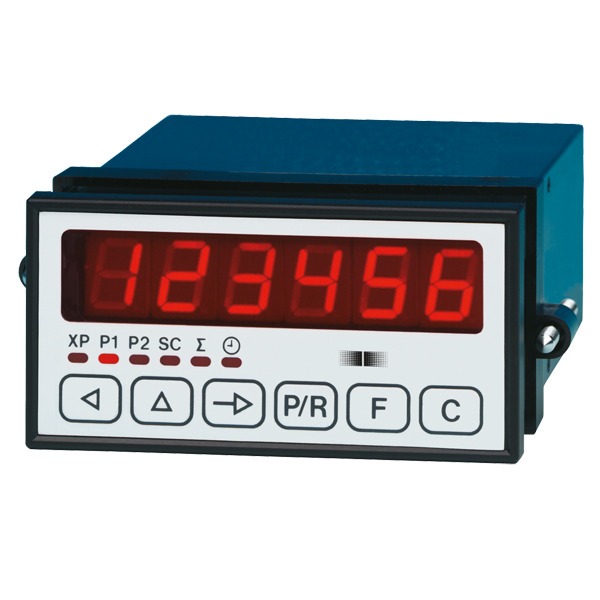

NE218 Multifunctionele voorkeuzeteller met 2 instelbare waarden

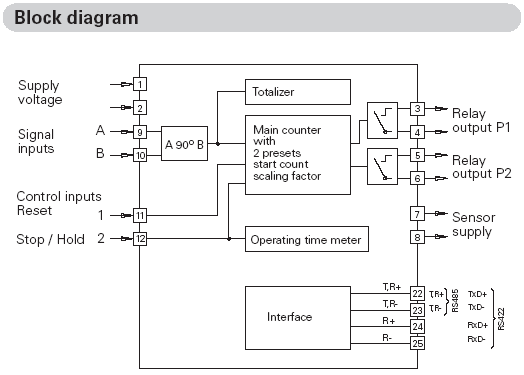

IVO multifunctionele teller met 2 instelbare waarden. Kan gebruikt worden voor talloze toepassingen. Te programmeren als voorkeuzeteller, tijdmeter, opteller.Blok diagram

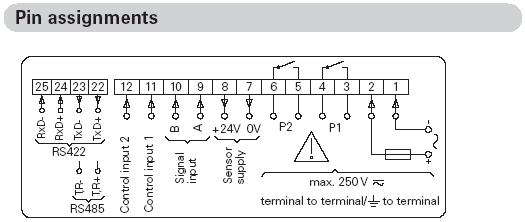

Pin aansluiting
Kenmerken
- Hoofdteller met 2 instelbare waarden
- Schaal kan ingesteld worden tussen 0.0001...9999.99
- Interface RS485, RS422
- Startwaarde kan ingesteld worden
- Voorkeuze mode kan geprogrammeerd worden:
- Progressief, principiële voorkeuze
- Parallelle vergelijking
- Sleepwiel voorkeuze (P1)
Afmetingen
Indien het gewenste model niet in de prijslijst staat is de prijs op aanvraag
Specificaties
| Display: | 7-segmenten LED display 6-cijferig display met werkelijke waarde, 14 mm hoog Decimale punt kan worden geprogrammeerd Nulonderdrukking Minteken voor negatieve waarden |
| Besturing, keypad: | Via de tiptoetsen op de voorkant |
| Afmetingen voorkant: | DIN behuizing, 96 x 48 mm |
| Montage: | Voorplaat kan gemonteerd worden |
| Bevestiging: | Vast te klemmen |
| Gewicht: | AC Versie: ca. 350 g DC versie: ca. 250 g |
| Type verbindingen: | Plug-in schroefstekkers, 5.08 mm / 3.81 mm |
| Kernoppervlakte: | Max. 1.5 mm2 |
| Behuizingmateriaal: | Zwart Polycarbonaat, UL 94V-0 |
| Voorplaat materiaal: | Polyester |
| Geleverd voltage: | Keuze uit 2 voltages via een schakelaar op het apparaat. Altijd instellen op een hoger voltage dan aangeleverd wordt. 115 ±10% / 230 VAC ±10% (50 / 60 Hz) 24 / 48 VAC ±10% (50 / 60 Hz) 24 VDC ±10%, 5% residual ripple |
| Stroomopname: | 5 VA, 4 W |
| Sensor Voeding: | 12...26 VDC / 85 mA |
| Signaal ingangen: | Kan ingesteld worden op 3 Hz, 25 Hz, 10 kHz |
| Telratio: | Comparator ingangen PNP, NPN of AC-logic Voltage niveau 4...40 V Ingangsweerstand 3 kOhm |
| Aansturingsingangen: | Kan ingesteld worden op 3 Hz, 25 Hz, 10 kHz |
| Signaal uitgangen: | Kan geprogrammeerd worden als tijdelijke of permanent signaal Impuls tijd kan geprogrammeerd worden tussen 0.01...99.99s |
| Relais signaal uitgangen: | 2 potentieelvrije wisselrelais te programmeren als normaal open of gesloten Max. schakelvoltage 250 VAC/110 VDC Max. schakelstroom 1 A Max. schakelcapaciteit 150 VA / 30 W |
| Gegevens opslag: | > 10 jaar via EEPROM |
| Werkwijze: | In te stellen als "optellen" of "aftrekken" |
| Manieren van tellen van signaal ingangen A/B: | UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4 |
| Omgevingstemperatuur: | 0...+50 °C |
| Opslag Temperatuur: | -20...+70 °C |
| Relatieve vochtigheid: | Max. relatieve vochtigheid 80 %, bij 25 °C, niet condenserend |
| Bescherming: | Voorkant IP 65 tot DIN 40050 |
| Algemene classificatie: | EN 61010 Deel 1 - Beschermingsklasse II - Overstroom beveiliging categ. II - Besmettingsfactor 2 |
| Interferentie immuniteit: | EN 50082-2 |
| Uitgezonden interferentie: | EN 50081-1 |
