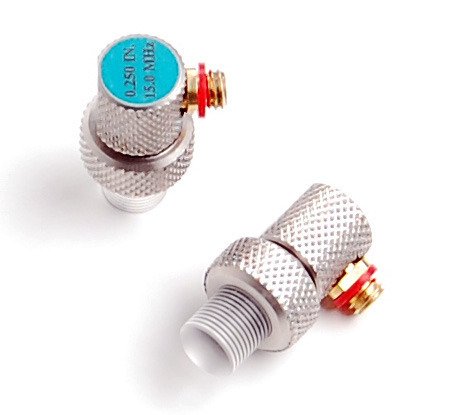

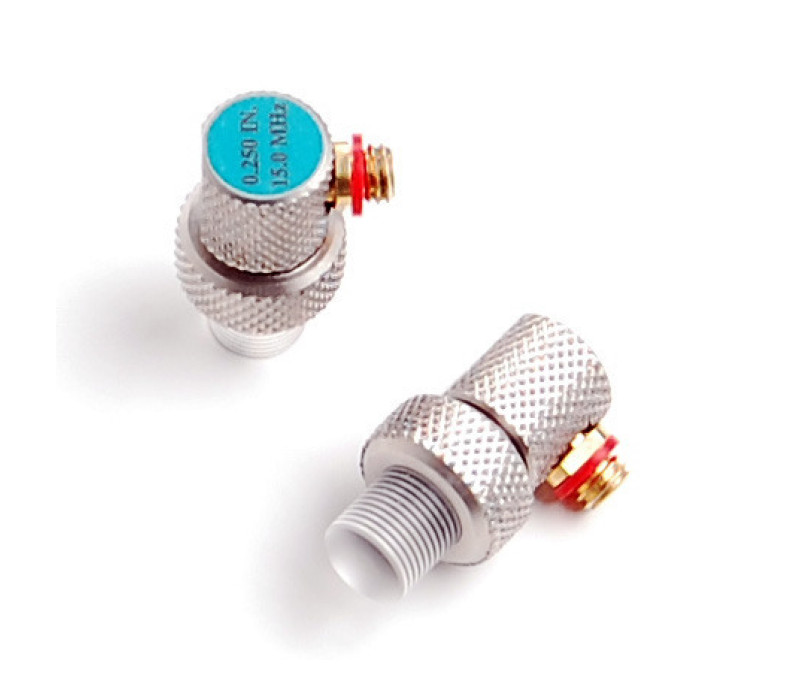

T-402 series delay-line transducers

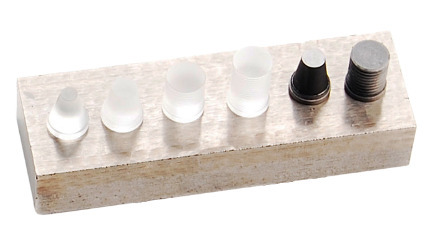

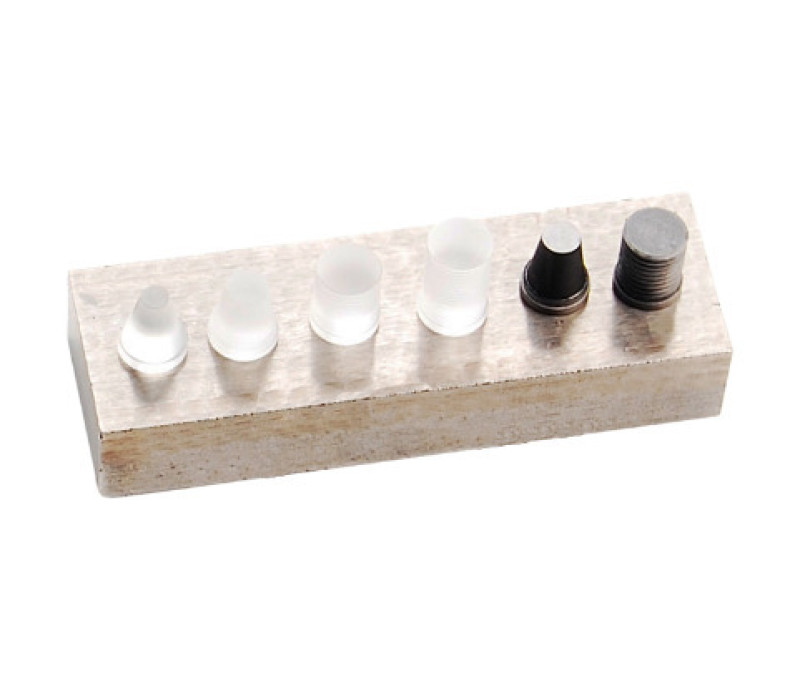

Beschikbare delay-lijn tips voor T-402-X507 transducers

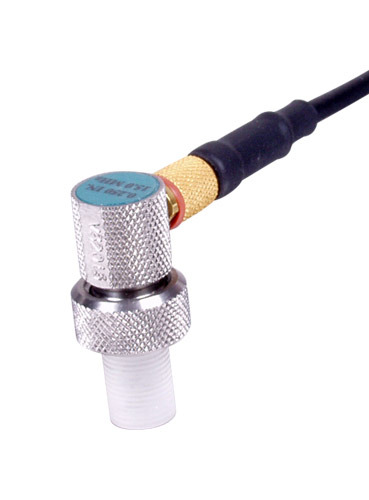

SINGLE ELEMENT DELAY-LINE TRANSDUCERS

Hoge Nauwkeurigheid bij Diktemeting en Oppervlaktefoutdetectie

De enkel-element vertragingstreep transducers van Checkline leveren uitzonderlijke nauwkeurigheid bij ultrasone diktemeting en oppervlaktefoutdetectie. Met de mogelijkheid om wanddiktes vanaf slechts 0,15 mm te meten, zijn ze ontworpen voor naadloze integratie met de TI-PVX en TI-007X serie ultrasone diktemeters.

Verkrijgbaar in 15 MHz en 20 MHz versies, elke sonde is uitgerust met een 1/4" kristal en een zijgemonteerde microdot connector. Deze hoogresolutie transducers zijn geoptimaliseerd voor gebruik op staal, aluminium, kunststoffen en andere niet-metallicke materialen, wat veelzijdigheid biedt bij verschillende inspectiemodi.

Belangrijkste kenmerken:

Compacte 3/16" diameter: Ontworpen voor nauwkeurige metingen op dunne wanden, beperkte toegangspunten en gebogen oppervlakken met kleine straal.
Frequentieopties: Verkrijgbaar in 15 MHz (model T-402-5507) en 20 MHz (model T-402-6507) versies voor verbeterde resolutie en aanpasbaarheid.
Microdot connector: Zijgemonteerde microdot aansluiting zorgt voor een veilige, betrouwbare en gebruiksvriendelijke interface met afneembare kabels.

Belangrijkste voordelen:

Gespecialiseerde toepassingen: Ideaal voor inspectie van kunststoffen en andere niet-metallicke oppervlakken die nauwkeurige diktemeting vereisen.
Aanpasbaarheid: Vervangbare vertragingstreep-tips verlengen de levensduur van de sonde en maken aanpassing aan projectspecifieke toepassingen mogelijk.
Ergonomisch ontwerp: Compacte vorm met zijkabelaansluiting en verwisselbare vertragingstrepen voor eenvoudig gebruik op kleine of gebogen oppervlakken met krappe straal.
Betrouwbare prestaties: Superieurene resolutie nabij het oppervlak maakt nauwkeurige foutdetectie en consistente kwaliteitscontrole mogelijk.

Neem contact met ons op voor meer details of om een bestelling te plaatsen. Onze specialisten staan klaar om u te helpen bij het selecteren van de meest geschikte vertragingstreep transducer voor uw toepassing, wat zorgt voor precisie, efficiëntie en betrouwbaarheid bij uw ultrasone inspecties.

€ 784,00

Nu bestellen

Delay-Line Tips for T-402 Series probes

P/N	Diameter x lengte	Beschrijving	Standaard/Optie
F-000-7102 (oud nummer X-231-0000)	7,35 x 9 mm	Voor alle metalen, kort	Standaard
F-000-7103 (oud nummer X-241-0000)	7,35 x 12 mm	Voor alle metalen, lang	Standaard
X-633-0000	7,35 x 9 mm	Grafiet voor dunne kunststoffen, kort (Gebruik in PLAS-modus)	Optie
X-532-0000	4,5 x 9 mm	Conische punt voor staal	Optie
X-132-0000	3,175 x 9 mm	Conische punt voor staal	Optie
X-533-0000	4,5 x 9 mm	Grafiet voor dunne kunststoffen, kort (Gebruik in PLAS-modus)	Optie

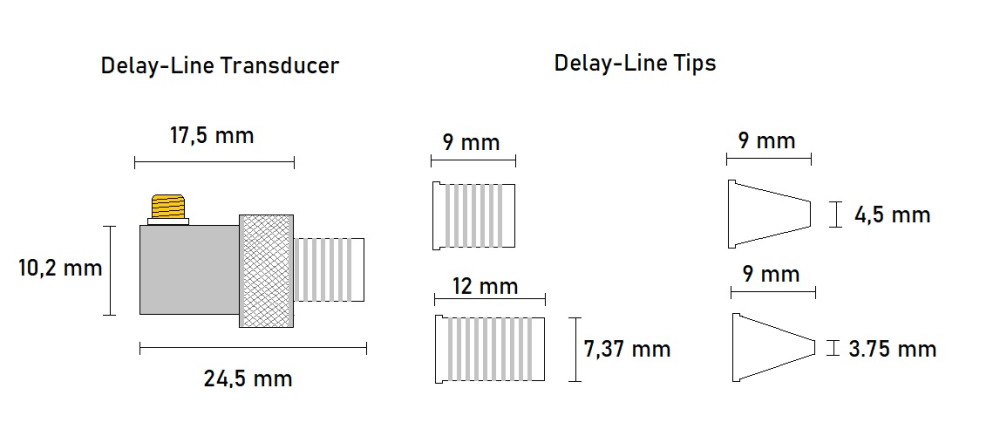

Delay-Lijn Transducer met Tips

De delay-lijn transducer is ontworpen met een compacte behuizing met een totale lengte van 24,5 mm, een diepte van 17,5 mm en een hoogte van 10,2 mm. Hij is uitgerust met een microdot connector voor een veilige bevestiging en betrouwbare prestaties in ultrasone precisietoepassingen.

Verwisselbare delay-lijn tips zijn verkrijgbaar in meerdere maten om te voldoen aan verschillende materialen en inspectiebehoeften:

Cilindrische punten: 9 mm en 12 mm lang, met een diameter van 7,37 mm.
Conische punten: 9 mm basisdiameter met einddiameters van 4,5 mm of 3,75 mm voor betere scherpstelling in smalle gebieden.

All dimensions are shown in millimetres.

Producten

Item	Product	Prijs	Aantal	Actie
126716	T-402-5507 Spare / Replacement 15 mHz Probe for TI-007X	€ 784,00
140358	T-402-6507 1/4" 20 mHz Probe for TI-007X	€ 784,00

Accessories

Item	Product	Prijs
126745	F-000-7102 Tip For TI-007X Standard Small	€ 26,00
126746	F-000-7103 Tip For TI-007X Standard Long	€ 26,00
126501	X-633-0000 Graphite Tip For TI-007X	€ 61,00
126311	X-532-0000 Cone Tip For TI-007 Probe	€ 26,00
126717	X-132-0000 Tip For TI-007 Small Cone	€ 26,00
126686	X-533-0000 Graphite Cone Tip Delay Line Probe	€ 67,00
126821	N-104-0020 Cable Lemo to Microdot (1.20 meter)	€ 91,00
135573	CF-AN-125ml Coupling Fluid 125ml Bottle	€ 9,95

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
