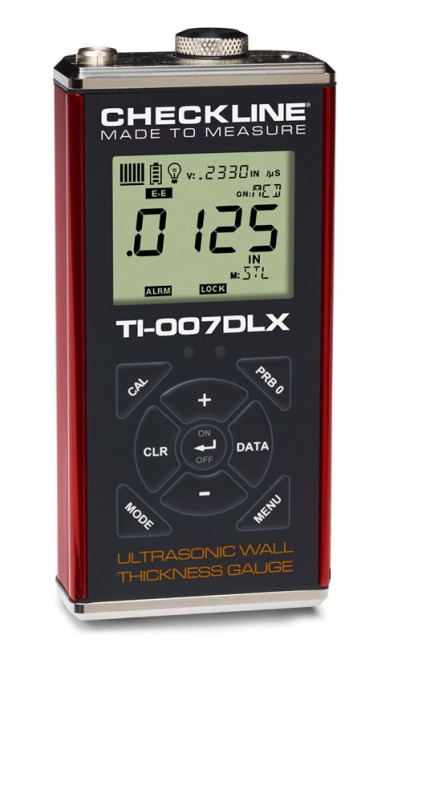

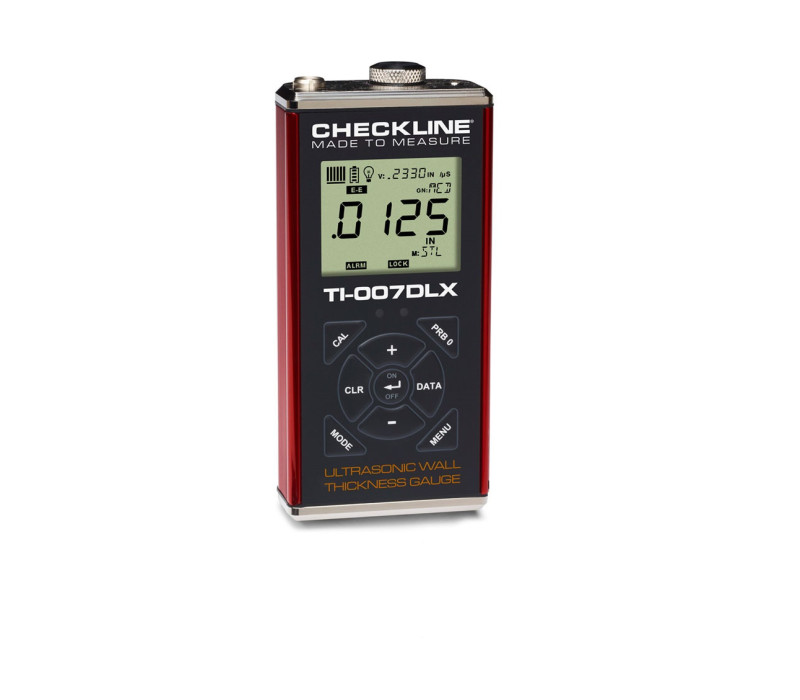

TI-007X-serie precisie-ultrasone wanddiktemeters
Belangrijke opmerking: De modellen TI-007X en TI-007DLX maken nu deel uit van de TI-007X-serie. Alle specificaties, vergelijkingen en prijzen van de TI-007X-serie vindt u hieronder.
De TI-007X-serie van Checkline is een hoogwaardige reeks ultrasone wanddiktemeters ontworpen voor dunne materialen, uitdagende oppervlakken en kritische toepassingen. Met meetmogelijkheden vanaf 0,15 mm en een resolutie tot 0,001 mm zijn deze meters ideaal voor precisietechniek, kwaliteitscontrole en onderzoeksomgevingen.
Beschikbaar in twee versies—TI-007X en TI-007DLX—combineert deze serie duurzaamheid, intuïtieve bediening en geavanceerde functionaliteit. Het DLX-model beschikt over onboard geheugen en USB-connectiviteit voor naadloos datamanagement.
Belangrijkste kenmerken (verschilt per model):
- Breed meetbereik: Van 0,15 mm tot 915 mm afhankelijk van de transducer, geschikt voor een breed scala aan toepassingen.
- Hoge resolutie: Biedt precisie tot 0,001 mm voor dunwandige metingen en detectie van oppervlaktefouten.
- Meerdere meetmodi: Omvat Interface-Echo (I-E), Echo-Echo (E-E) en Kunststoffen (PLAS) modus voor optimale resultaten op verschillende materialen.
- Scanmodus: Maakt tot 100 metingen per seconde; toont de laagste waarde voor maximale controle tijdens slepen-scannen.
- Datalogging (alleen DLX): Slaat tot 10.000 metingen op in 40 batches met 250 waarden.
- USB-uitvoer (alleen DLX): Eenvoudige bestandsoverdracht, wordt direct als opslagapparaat herkend—geen speciale software vereist.
Belangrijkste voordelen:
- Snelle & nauwkeurige instelling: Automatische kalibratie met behulp van een monster met bekende dikte met automatische berekening van de geluidssnelheid.
- Visuele duidelijkheid: Groot, verlicht LCD met live weergave en opgeslagen laatste meting voor efficiënte workflows.
- Betrouwbaar in veeleisende omgevingen: IP65-geclassificeerde behuizing van geëxtrudeerd aluminium garandeert weerstand tegen stof en water.
- Gecertificeerde nauwkeurigheid: Geleverd met NIST-traceerbaar kalibratiecertificaat.
- Verlengde garantie: Tot 5 jaar dekking voor langetermijn gemoedsrust.
Dit compacte maar krachtige apparaat is de ideale oplossing voor professionals die betrouwbare, hoogwaardige metingen nodig hebben op een breed scala aan materialen—metalen, kunststoffen en meer. De TI-007X-serie levert de nauwkeurigheid en veerkracht die vereist is in moderne industriële en onderzoeksapplicaties.
Neem contact met ons op om te ontdekken welke versie van de TI-007X het beste past bij uw meetbehoeften.
Kenmerken
- Meetmodi: Interface Echo (I-E), Echo-Echo (E-E) en Plastics (PLAS)
- Scanmodus: Registreert 100 metingen per seconde; geeft de laagste waarde weer die tijdens het scannen is gedetecteerd
- Instelbare versterking: Vijfstaps versterkingsregeling voor optimale metingen op moeilijke materialen
- Aangepaste kalibratie: automatische snelheidsaanpassing op basis van de dikte van het monster; aangepaste snelheden kunnen worden opgeslagen
- Display: groot LCD-scherm met achtergrondverlichting en geheugen voor de laatste meting
- Resolutie: 0,001 mm voor zeer nauwkeurige diktebepaling
- Milieubescherming: IP65-gecertificeerde aluminium behuizing voor water- en stofbestendigheid
- PC-connectiviteit: USB-uitgang voor directe bestandsoverdracht zonder software (alleen TI-007DLX)
- Datalogging: Slaat tot 10.000 metingen op in 40 batches (alleen TI-007DLX)
De TI-007X-serie wordt geleverd als complete set met:
- TI-007X of TI-007DLX wanddiktemeter,
- transducer: T-402-5507 1/4" 15 MHz met delay-line,
- flesje van 120 ml met koppelingsgel,
- 2 AA-batterijen,
- NIST-traceerbaar kalibratiecertificaat,
- gebruiksaanwijzing,
- USB-C-gegevensoverdrachtkabel (alleen TI-007DLX),
- alles in een met schuim beklede plastic koffer.
Gegevensoverdrachtsoftware is niet nodig — het apparaat wordt herkend als een externe harde schijf voor directe toegang tot bestanden.
Optional USB-C Cable:
Voor de TI-007X-versie is de USB-C-kabel verkrijgbaar als optioneel accessoire.

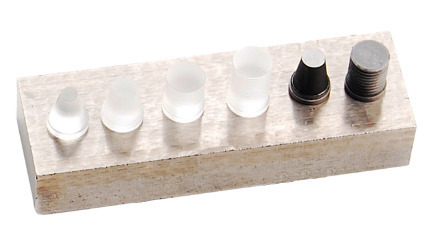

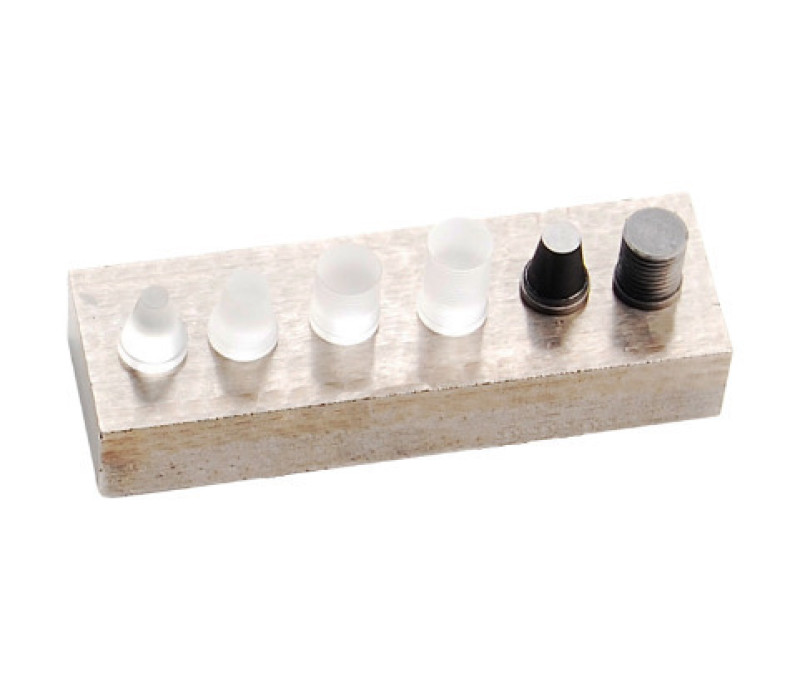

| P/N | Omschrijving | Standaard / Optioneel | Afbeelding |
|---|---|---|---|
| F-000-7102 (voorheen X-231-0000) | 1/4" x 3/8" acryl tip voor metaal – korte delay line | Standaard |  |
| F-000-7103 (voorheen X-241-0000) | 1/4" x 1/2" acryl tip voor metaal – lange delay line | Standaard |  |
| X-633-0000 | 1/4" x 3/8" graphite tip voor dunne plastics – korte delay line | Optioneel |  |
| X-532-0000 | 3/16" conus-vorm acrylic tip – geschikt voor gebogen of beperkte oppervlakken | Optioneel |  |
| X-132-0000 | 1/8" conus-vorm acrylic tip – ideaal voor kleine oppervlakken | Optioneel |  |
| X-533-0000 | 3/16" conus-vorm graphite tip voor plastic (plastic mode vereist) | Optioneel |  |
Opmerking: Grafietvertragingslijnpunten worden aanbevolen voor gebruik in plasticmodus om nauwkeurige metingen te garanderen op materialen met een lage snelheid, zoals kunststoffen. |
|||
 | Minimum radius voor convexe oppervlakken | 8.89 mm |
| Minimum radius voor concave oppervlakken | 76.2 mm | |
 | Minimale ruimte | 25.0 mm |
 | Minimale meetdiameter | 3.8 mm |
 | Minimale materiaaldikte - F | N/A |
| Minimale materiaaldikte - NFe | N/A |
TI-PVX Ultrasone Wanddiktemeter
- Resolutie: Instelbarepasbare resolutie tot 0,001 mm
- Meet Modes: RF-sinus golfvorm, +/- gelijkgerichte golfvorm, grootcijferdisplay, B-Scan
- Hoge snelheid scan-functie: Tot 250 metingen per seconde
Meer details
TI-25 Serie Ultrasone Wanddiktemeters
- Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
- Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
- Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.
Meer details
Accessoires

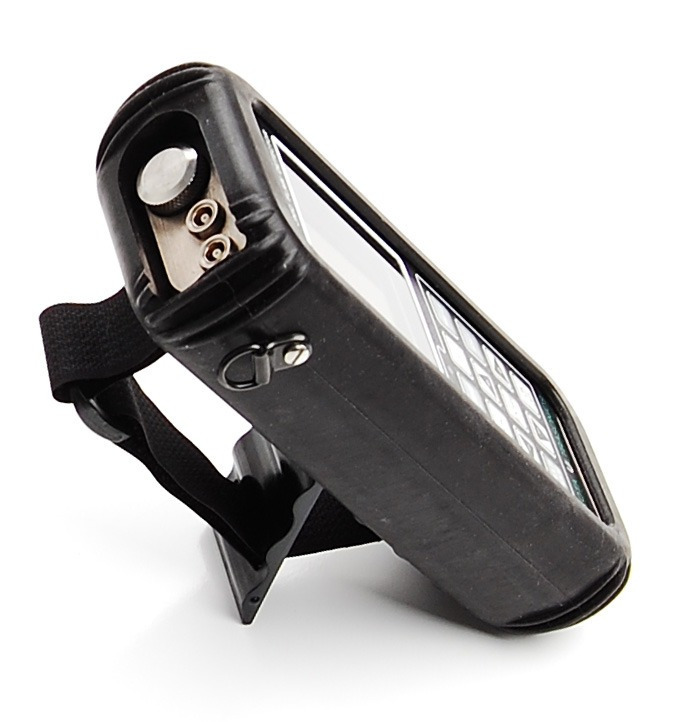

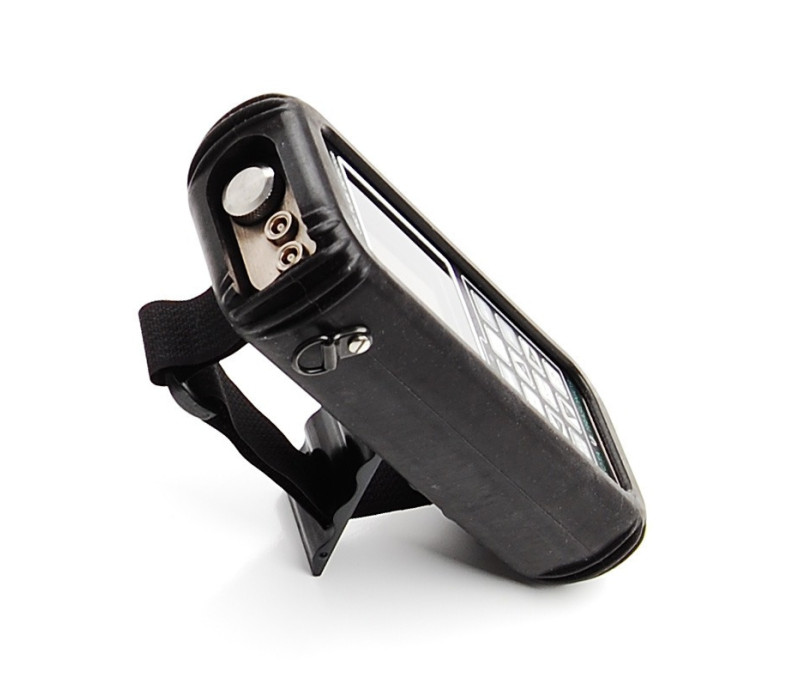

A-302-6002 Beschermende rubberen behuizing
- Rubberen behuizing voor de kleineTI / ZX-serie ultrasone diktemeters
- Met geïntegreerde standaard
- Beschermt op betrouwbare wijze tegen schade door ongelukken
Meer details
TI-SB Staal testblokken
- Geproduceerd met hoogste precisie
- Inclusief een NIST kalibratierapport en testlijst
Meer details
CF-AN Ultrasone Koppelingsgel
- Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
- Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Meer details
Li-ion oplaadbare AA-batterijen via USB naar USB-C
- Oplaadbare Li-Ion-batterij
- Stabiele spanning van 1,5 V gedurende 95% van de looptijd
- Opladen via de USB naar USB-C kabel
Meer details
Specificaties
| Meetbereik: | 0,15 – 25,4 mm met standaard delay-line transducer |
| Resolutie: | Selecteerbaar 0,001 mm of 0,01 mm |
| Snelheidsbereik: | 305 - 18,542 m/s |
| Standaard transducer: | 1/4" 15 MHz enkelvoudige sonde met vertragingspunt en geïntegreerde kabel (model T-402-5507) |
| Optionele transducers: | Compatibel met verschillende enkelvoudige vertragingslijn- en contact sondes (5 – 20 MHz) |
| meetkabel: | 1,2 m lengte met Microdot/Lemo 00-connector |
| Display: | Multifunctioneel LCD-scherm met 7-segmentcijfers en instelbare achtergrondverlichting |
| Instellingen achtergrondverlichting: | AAN/UIT/AUTO-modi met drie intensiteitsniveaus (laag, gemiddeld, hoog) |
| Vernieuwingsfrequentie display: | 10 Hz (10 updates per seconde) |
| Signaalversterkingsregeling: | Automatische tijdsafhankelijke versterking (TDG) met handmatige override |
| Pulsherhalingsfrequentie: | 200 Hz (200 pulsen/seconde) |
| Gegevensopslag: | 10.000 metingen in 40 batches van 250 (alleen TI-007DLX) |
| Gegevensuitvoer: | USB-interface (kabel meegeleverd met TI-007DLX) |
| Eenheden: | Selecteerbaar in millimeters (mm) of inches (inch) |
| Bedrijfstemperatuur: | -30°C tot +75°C |
| Voeding: | 2x AA 1,5 V alkaline, 1,2 V NiCd of 1,5 V lithium (oplaadbare batterijen ondersteund) |
| Levensduur batterij: | Ongeveer 35 uur (alkaline), 18 uur (NiCd) |
| Behuizing: | Duurzaam geëxtrudeerd aluminium met vernikkelde aluminium eindkappen en afdichtingspakking |
| Afmetingen: | 64 x 131 x 32 mm |
| Toetsenbord: | Afgedicht membraantoetsenbord |
| IP-classificatie: | IP65 – bescherming tegen stof en water |
| Gewicht: | 308 gram (alleen meter) |
| Verzendgewicht: | 1.5 kg |
| Certificering: | Geleverd met NIST-traceerbaar certificaat, conform MIL-STD-45662A |
| Garantie: | 5 jaar voor de meter / 90 dagen voor de transducer |
