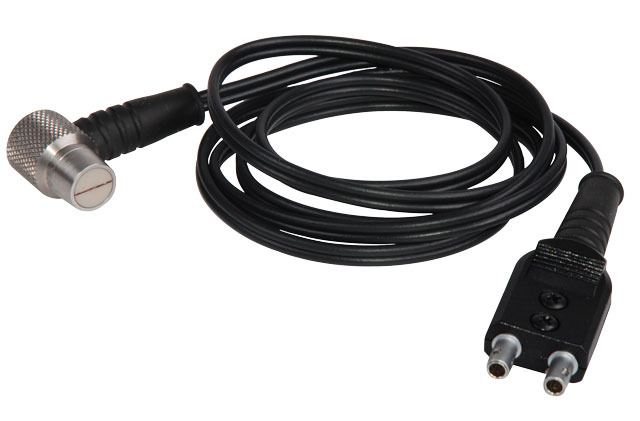

1/4" Ultrasone dual-element transducers


Belangrijke opmerking: De T-102-XXXX ultrasone transducers met dubbel element maken nu deel uit van de serie 1/4" ultrasone transducers met dubbel element. Alle specificaties, vergelijkingen en prijzen van deze serie worden hieronder weergegeven.

De 1/4" ultrasone dual-element transducers van Checkline zijn ontworpen voor hoogwaardige diktemetingen in kleine of gebogen gebieden. Met de kabelaansluiting aan de zijkant van de behuizing en een kristaldiameter van 13,5 mm (0,53 inch) zijn deze sondes ideaal voor toepassingen die een compact formaat en maximale wendbaarheid vereisen.

Deze transducers zijn verkrijgbaar in meerdere configuraties, waaronder hooggedempte (HD), composiet, coating dikte (CT) en standaard ontwerpen, met frequenties van 2,25 MHz tot 10 MHz. Ze zijn compatibel met een breed scala aan ultrasone diktemeters, inclusief modellen die Pulse-Echo (P-E), Echo-Echo (E-E), Coating Thickness (CT), en Echo-Echo-Verify (E-EV) modi ondersteunen.

Belangrijkste kenmerken (verschilt per model):

  • Compacte 1/4" diameter: Ideaal voor moeilijker toegankelijke plaatsen en gebogen oppervlakken met kleine straal.
  • Kabelaansluiting aan de zijkant van de behuizing: Biedt beveiligde signaalintegriteit in veeleisende omgevingen en biedt een laagprofiel kabeluitgang.
  • Meerdere frequentieopties: Verkrijgbaar van 2,25 MHz tot 10 MHz voor grotere penetratie of verbeterde resolutie, afhankelijk van de toepassing.
  • Transducervarianten: Kies tussen standaard, composiet (CT), hogetemperatuur- of coatinggeoptimaliseerde configuraties.
  • Metercompatibiliteit: Geschikt voor Checkline TI-MMX, TI-CMX en TI-25 serie diktemeters (zie modelspecifieke koppeling).

Belangrijkste voordelen:

  • Precisie in kleine ruimtes: Een kleine diameter meetkop levert beter contact op beperkte of gebogen testgebieden.
  • Toepassingsflexibiliteit: Geschikt voor een breed scala aan materialen, van metalen tot kunststoffen, bij verschillende metermodellen.
  • Duurzaam ontwerp: Pot kabelontwerp verbetert de trekkrachtverlichting en weerstand tegen slijtage in industrieel gebruik.
  • Geoptimaliseerde signaalkwaliteit: Composiet- en hooggedempte versies bieden betere resolutie en nauwkeurigheid op gecoate of dunne materialen.



Deze serie 1/4" dual-element transducers is de voorkeurskeuze voor operators die compacte, duurzame en precieze sondes nodig hebben voor veeleisende ultrasone wanddikte-toepassingen.

Neem contact met ons op om de beste 1/4" transducer voor uw inspectievereisten te vinden.

Kenmerken

  • Transducergrootte: 1/4 inch (13,5 mm) ontwerp met twee elementen voor kleine of gebogen meetgebieden.
  • Connectortype: Aan de zijkant gemonteerde, ingegoten connector met veilige trekontlasting voor industriële omgevingen.
  • Frequentiebereik: Beschikbaar van 2,25 MHz tot 10 MHz, afhankelijk van model en toepassing.
  • Probevarianten: Inclusief standaard, CT (gecoat), HD (hooggedempt) en hogetemperatuurtransducertypen.
  • Compatibiliteit: Ontworpen voor gebruik met Checkline-meters, waaronder de TI-MMX, TI-25 en TI-CMX-serie.
  • Resolutie en penetratie: Lagere frequenties bieden een gotere penetratie; hogere frequenties maken een dunnere wandresolutie mogelijk.
  • Industrieel gebruik: Geschikt voor metalen, kunststof en gecoate oppervlakken, zelfs in uitdagende of beperkt toegankelijke omgevingen.
  • Duurzaamheid: Het robuuste kabel- en connectorontwerp garandeert een lange levensduur.
Hoe kiest u de juiste ultrasone transducer?
Transducer Selection
Transducer part numberFrequencyProbe CharacteristicDamping*Connector position
T-102-10002,25 MHzStandaardSzijkant
T-102-20005 MHzStandaardSzijkant
T-102-27005 MHzStandaardHDzijkant
T-102-29005 MHzCoating DikteCTzijkant
T-102-2900-H5 MHzCoating Dikte en Hoge Temperatuur.CTzijkant
T-102-32007,5 MHzExxon SpecSzijkant
T-102-33007,5 MHzHoge ResolutieSzijkant
T-102-37007,5 MHzStandaardHDzijkant
T-102-39007,5 MHzCoating DikteCTzijkant
T-102-400010 MHzStandaardSzijkant

* Soorten demping:
S Standaard ongedempte transducer
HD Gedempte transducer, gebruikt voor echo-echometingen (door verf heen)
CT Sterk gedempte laagdiktetransducer, gebruikt met CMX-meters voor laagdiktemetingen

Afmetingen

1/4" Dual-Element Transducer:
Afmetingen-1/4" Dual-Element Transducer:


Deze 1/4" dual element transducer is ontworpen voor zeer nauwkeurige metingen in krappe ruimtes en biedt de volgende belangrijke afmetingen:

  • Buitendiameter: 11,8 mm – geschikt voor gebogen oppervlakken met een kleine radius en kleine meetgebieden.
  • Koplengte: 15,8 mm – gemeten van buitendiameter tot connectorbasis, exclusief kabel.
  • Totale diameter van de sonde: 16,2 mm – verticale afmeting van de transducerbehuizing.
  • Totale lengte van de sonde: 25,3 mm

Deze compacte afmetingen zijn ideaal voor toepassingen met beperkt toegankelijke of gebogen oppervlakken en zorgen voor een optimale koppeling en meetstabiliteit met de meeste ultrasone diktemeters.

Gerelateerde Producten

TI-25 Serie Ultrasone Wanddikte­meters


  • Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
  • Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
  • Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.

Meer details

TI-25 Serie Ultrasone Wanddikte­meters

TI-CMX Serie Ultrasone coating- en wanddiktemeters


  • Beschikbare Modellen: Kies uit vier versies: TI-CMX (standaard), TI-CMXDL (data logging), TI-CMXDLP (A-Scan) and TI-CMXDLP-C (kleuren display met A-Scan).
  • Veelzijdigheid in metingen: Meet zowel de wanddikte als de coatingdikte samen of afzonderlijk, en ondersteunt meerdere inspectiemodi.
  • Stabiliteits-/herhaalbaarheidsindicator:: Een visuele indicator met zes streepjes (een volledig display = stabiel signaal)

Meer details

TI-CMX Serie Ultrasone coating- en wanddiktemeters

Nu bestellen

Producten

Product
Prijs
Aantal
126334
T-102-1000 2.25 MHz Probe 1/4"
€ 362,00
126307
T-102-2000 5 MHz Probe 1/4"
€ 362,00
126312
T-102-2700 5 MHz Dual Element Transducer - 1/4 inch
€ 405,00
130290
T-102-2900 1/4" dia 5.0 MHz Replacement Transducer for TI-CMX
€ 405,00
130229
T-102-2900-H High Temp CMX probe 1/4" 5mHz 150 celsius
€ 362,00
140279
T-102-3200 7.5 MHz Probe 1/4", Exxon Spec
€ 372,00
126704
T-102-3300 7.5 MHz Probe 1/4"
€ 399,00
135499
T-102-3700 7.5 MHz MMX Probe 1/4 inch
€ 405,00
135112
T-102-3900 1/4" dia 7.5 MHz Replacement Transducer for TI-CMX
€ 405,00
133625
T-102-4000 - 1/4" dia 10.00 MHz Dual Element Transducer
€ 394,00

Accessories

Product
Prijs
Aantal
135573
CF-AN-125ml Ultrasoon Koppel gel 125ml fles
€ 9,95
135572
CF-AN-250ml Ultrasoon Koppel gel 250ml fles
€ 15,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
