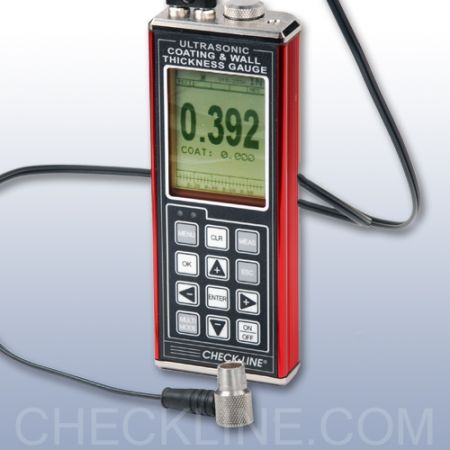

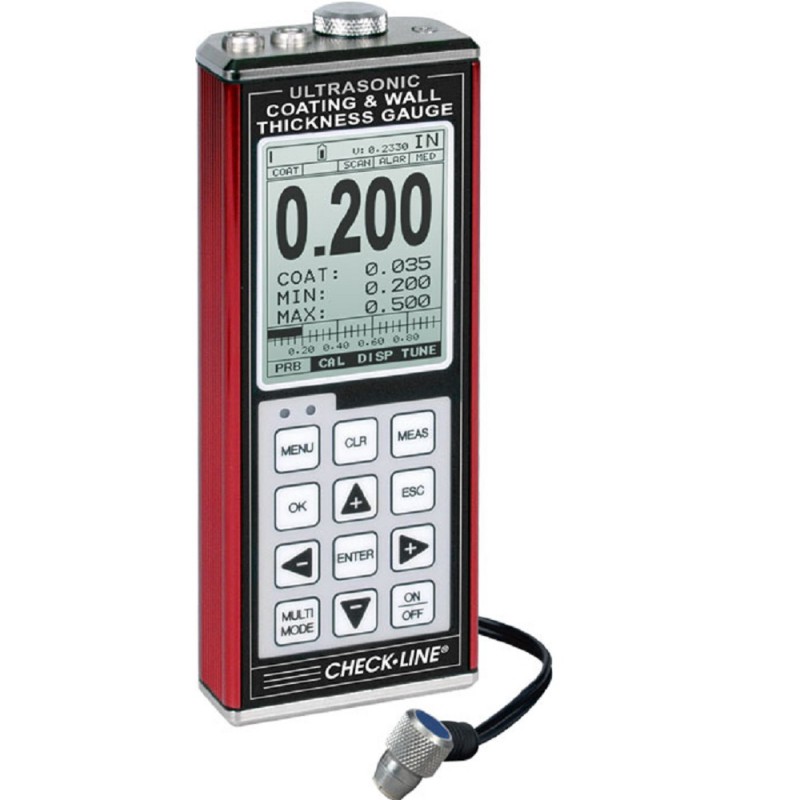

TI-CMX Serie Ultrasone coating- en wanddiktemeters


De TI-CMX-serie ultrasone coating- en wanddiktemeters van Checkline zijn ontworpen voor snelle, nauwkeurige metingen vanaf één zijde—ideaal voor toepassingen met geverfde of gecoate oppervlakken en moeilijker meetbare materialen. Met vier beschikbare modellen biedt de TI-CMX-serie flexibiliteit voor verschillende niveaus van inspectiecomplexiteit en gebruikersbehoeften.

Of u nu basis coatingcontroles uitvoert of geavanceerde inspecties met pulsweergave, de TI-CMX-serie omvat een versie die aan uw eisen voldoet: TI-CMX, TI-CMXDL, TI-CMXDLP en TI-CMXDLP-C.

Belangrijkste kenmerken (verschilt per model):

  • Vier modelopties: Kies uit digits display, datalogging, A-scan interface of full-colour A-Scan interface.
  • Uitgebreide meetmodi: Omvat Pulse-Echo (P-E), Echo-Echo (E-E), Pulse-Echo + Coating (P-E+CT), Alleen Coating (CT) en temperatuur gecompenseerde Pulse-Echo (PETP).
  • Echo-Echo-Verify (E-EV): Verbetert de nauwkeurigheid met aanvullende echovalidatie—beschikbaar op DLP- en DLP-C-modellen.
  • Pulsweergave: De TI-CMXDLP en TI-CMXDLP-C hebben een A-Scan display voor real-time echo signaalanalyse in veeleisende toepassingen.
  • Data-uitvoer en opslag: USB-connectiviteit en geheugen inbegrepen bij alle modellen, behalve de basis TI-CMX-versie.

Belangrijkste voordelen:

  • Aanpasbaar aan elke inspectietaak: Meet nauwkeurig coating- en wanddikte samen of afzonderlijk, zelfs onder wisselende omstandigheden.
  • Intuïtieve gebruikersinterface: Alle modellen hebben duidelijke menu's en snelle instelling, waardoor ze eenvoudig te bedienen zijn in het veld of lab.
  • Robuust en betrouwbaar: Gebouwd met een duurzame aluminium behuizing om zware industriële omgevingen te weerstaan.
  • Toekomstbestendige technologie: De TI-CMX-serie biedt een schaalbaar platform, van instapniveau inspectie tot geavanceerde op pulsweergave gebaseerde verificatie.



De TI-CMX-serie combineert geavanceerde ultrasone technologie met ergonomisch ontwerp en displayflexibiliteit, waardoor het een uitstekende oplossing is voor professionals op het gebied van coatingdikte- en corrosiemonitoring die op zoek zijn naar nauwkeurigheid, aanpasbaarheid en gebruiksgemak in één instrument.

Neem contact met ons op om het beste TI-CMX-model voor uw inspectieomgeving en technische behoeften te vinden.

Kenmerken

  • Beschikbare Modellen: Kies uit vier versies: TI-CMX (standaard), TI-CMXDL (data logging), TI-CMXDLP (A-Scan) and TI-CMXDLP-C (kleuren display met A-Scan).

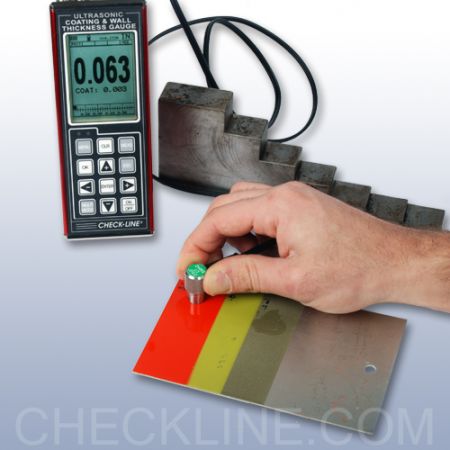

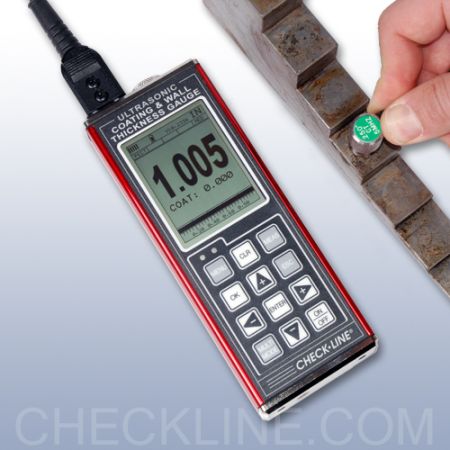

  • Veelzijdigheid in metingen: Meet zowel de wanddikte als de coatingdikte samen of afzonderlijk, en ondersteunt meerdere inspectiemodi.
  • Stabiliteits-/herhaalbaarheidsindicator:: Een visuele indicator met zes streepjes (een volledig display = stabiel signaal)
  • Echo-Echo-Verify (E-EV):Geavanceerde verificatiemodus die gebruikmaakt van extra echo's om de nauwkeurigheid van kritieke metingen te verbeteren.
  • Temperatuurcompensatie: De PETP-modus corrigeert de meetwaarden bij hoge of wisselende temperaturen.
  • amplitude visualisatie: TI-CMXDLP en DLP-C beschikken over een A-Scan-weergave voor amplitudevorm-echoanalyse.
  • USB-connectiviteit: Alle modellen zijn voorzien van een USB-poort voor upgrades en eenvoudige gegevensoverdracht naar pc's of externe systemen. (TI-CMX heeft geen data logging functionaliteit)
  • Groot LCD-scherm: Het grote LCD-scherm met achtergrondverlichting maakt dat het uitlezen en aanpassen van de informatie over het meetproces gemakkelijker wordt.

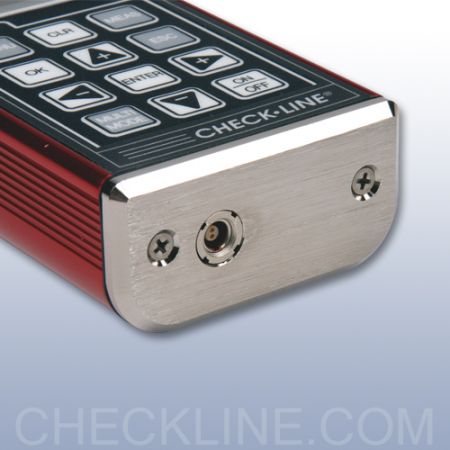

  • Robuuste constructie: Robuuste aluminium behuizing, ontworpen voor veeleisende industriële omgevingen.
  • Gebruiksvriendelijke interface: Intuïtieve menunavigatie en visuele indicatoren zorgen voor een snelle installatie en een betrouwbare werking.
  • CE-gecertificeerd en garantie: Alle modellen zijn CE-gecertificeerd en worden geleverd met 2 jaar garantie op de meter.
Leveromvang

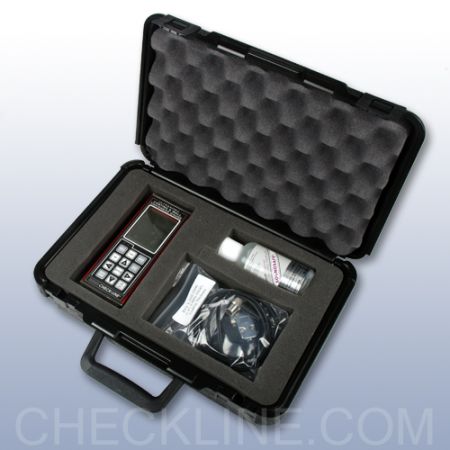

De TI-CMX-serie wordt geleverd als een complete set met:

  • Meter,
  • Transducer, T-102-2900
  • 120 ml. coupling vloeistof,
  • 3 AA batterijen,
  • NIST kalibratiecertificaat,
  • gebruiksaanwijzingl,
  • USB-C kabel

alles wordt verpakt in een met schuim beklede draagkoffer.

data-transfer software kan worden gedownload.

High Temperature versie:

Bevat alle onderdelen van de standaardversie, alleen in plaats van de standaard transducer bevat deze set de T-102-2900-H hoge temperatuur (150 °C) transducer.

WOP versie:

Bevat alle onderdelen van de standaardversie, behalve de transducer.
Deze optie is bedoeld voor gebruikers die een andere transducer willen gebruiken dan de standaardtransducer die bij de set wordt geleverd.

Vergelijkingstabel TI-CMX Corrosie wanddiktemeter
ModelCMX (Standaard)CMX-DL (Data Logger)CMX DLP (Geavanceerd)CMX-DLP-C (Kleurenscherm)
A-Scan Display• + Rectified
• - Rectified
• Grafische Pulsweergave (RF) portret- & landschapsweergave
• + Rectified
• - Rectified
• Grafische Pulsweergave (RF) portret- & landschapsweergave
Meetresolutie0.01mm 0.01mm0.01mm of 0.001mm selecteerbaar0.01mm of 0.001mm selecteerbaar
Aanvullende functies
Gates3 voledig aanpasbare gates: start, stop, schermbreedte & meetdrempel3 voledig aanpasbare gates: start, stop, schermbreedte & meetdrempel
DempingAanpasbare demping (50 - 1500ohms)Aanpasbare demping (50 - 1500ohms)
Geheugen en Data Logger• 4GB intern geheugen
• Sequentiële en rasterlogging
• Alfabetisch-numerieke batchidentificatie
• OBSTRUCT geeft ontoegankelijke locaties aan
• Bitmap grafische opname en opnameweergave
• 4GB intern geheugen
• Sequentiële en rasterlogging
• Alfabetisch-numerieke batchidentificatie
• OBSTRUCT geeft ontoegankelijke locaties aan
• Bitmap grafische opname en opnameweergave
• 4GB intern geheugen
• Sequentiële en rasterlogging
• Alfabetisch-numerieke batchidentificatie
• OBSTRUCT geeft ontoegankelijke locaties aan
• Bitmap grafische opname en opnameweergave
Transducer FrequentieBereik1 - 10MHz1 - 10MHz1 - 10MHz1 - 20MHz
Display• 1/8 VGA (Monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied• 1/8 VGA (Monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied• 1/8 VGA (monochrome) 62 x 45.7mm (2.4 x 1.8”) zichtbaar gebied• 1/4 VGA AMOLED kleuren display 57.6 x 43.2mm zichtbaar gebied
• Landscape Modus
Vernieuwingsfrequentie van het scherm25Hz25Hz25Hz120Hz
GainHandmatige of automatische gain regeling (AGC) met een bereik van 110 dB• Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB• Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB
• Lineaire tijdsafhankelijke gain (TDG) met instelbaar verloop
• Handmatige of automatische gain regeling (AGC) met een bereik van 110 dB
• Lineaire tijdsafhankelijke gain (TDG) met instelbaar verloop
Technische termen

Materiaalsnelheid: Is de snelheid waarmee geluidsgolven zich door een materiaal bewegen. Elk materiaal heeft zijn eigen snelheid, de meter vermenigvuldigt de snelheid met de gemeten tijd en deelt dit door twee om de dikte te bepalen. Het kalibreren van het materiaal betekent het bepalen en instellen van de juiste snelheid voor een materiaal.
Aangezien de materiaalsnelheid verandert met de temperatuur, is het belangrijk om de materiaalsnelheid te bepalen nabij de temperatuur waarbij u van plan bent te meten.
- De TI-CMX meters gebruiken afzonderlijke snelheden voor substraat en coating; beide moeten correct worden ingesteld om een correcte meting te bereiken bij meten in PECT-modus.

Pulse - Echo metingen: Meetmodus waarbij een transducer een ultrasone signaal door het materiaal stuurt tot het terugkaatst van de achterwand. Het echo wordt ontvangen door de transducer en de reistijd wordt gemeten.
Als het materiaal een coating heeft, wordt de coating meegerekend in de wanddikte, omdat de meting plaatsvindt tussen de transducer en de achterwand, waarbij alles daartussen wordt gemeten.

Echo - Echo metingen: Meet de tijd tussen het eerste en tweede echo, waardoor de coating wordt geëlimineerd omdat alleen het basiswandmateriaal wordt gemeten. Echo-Echo metingen vereisen een sonde met hoge demping en er zijn beperkingen voor de minimale en maximale wanddikte in vergelijking met Pulse-Echo metingen.

Echo-Echo-Verify metingen:  Ook bekend als triple echo modus, het gebruikt extra echo's om de meetnauwkeurigheid te bevestigen, ideaal voor toepassingen die zorgvuldige datavalidatie vereisen.

pulse-echo vs echo-echo vs echo-echo-verify

Scan Bar Display: Een lineaire grafische lijn die grafisch veranderingen in diktemetingen weergeeft. Het schaalbereik is door de gebruiker instelbaar, waardoor het ideaal is voor het waarnemen van kleine variaties in materiaaldiktes.

B-Scan display: Toont een dwarsdoorsnede 2D blokweergave van de dikte bij het scannen van een oppervlak, en biedt een grafische kaart van de materiaaldikte gemeten vanaf één zijde.

A-Scan Display: Toont de sinusgolf die wordt gecreëerd door de reflectie van het geluid, beschikbaar in volledige golf of gegaliseerd ingesteld op een positieve of negatieve weergave. Een A-scan is beschikbaar op de Advanced en Colour versies.

High Speed Scan Mode: Maakt het scannen van grotere oppervlakken op een bepaald testmateriaal mogelijk, terwijl nog steeds een redelijke weergave van de dikte over het gescande gebied wordt geboden. Met een maximale meetfrequentie van 140 Hz en een vernieuwingsfrequentie van 25 keer per seconde.

Limit alarm mode: Stelt een bovenste Hi/Lo onderste bereik in, gebruikt om te verifiëren dat een materiaal binnen een gedefinieerd diktebereik valt. Een hoorbaar en/of visueel signaal kan worden gegeven wanneer een meting een ingestelde limiet overschrijdt.

Differential Mode: De optie om een nominale waarde in te stellen, volgens wat de verwachte dikte zou moeten zijn, het display toont het +/- verschil van de ingevoerde nominale waarde.

Adjustable gain:De versterking, of versterking van de teruggekeerde echo's, kan handmatig of automatisch (AGC) worden aangepast, waardoor het gemakkelijker wordt om een goede meting te creëren in materialen die moeilijker te meten zijn.

Gates: Een Gate is een instelbare markering in de tijdlijn van een meting, gebruikt om specifieke delen van het echosignaal van het geteste materiaal te evalueren. Het helpt om zich te concentreren op een gebied en valse echo's die de meting verstoren over te slaan. De TI-CMX-serie is uitgerust met maximaal 3 gates die fijn kunnen worden afgesteld om een verscheidenheid aan toepassingen te accommoderen.

Dual Element Transducers

Dubbele elementtransducers zijn uitgerust met 2 kristallen die onder een kleine hoek staan, waarbij de ene het signaal uitzendt en de andere het ontvangt. De kristallen, gescheiden door een barrière, bevinden zich verder naar boven in de transducerbehuizing met een delay-line materiaal tussen hen en het substraat. Dit vermindert de dead-zone van deze transducers. De hoek waarin de kristallen zijn geplaatst, bepaalt het dieptebereik.

Dual Element Transducers zijn verkrijgbaar in maten van 3/16 tot 1/2 inch en frequenties van 1 tot 10 MHz. Raadpleeg de transducercategorie voor meer informatie over de verschillende transducers en hun toepassing.

Dual element transducers zijn zeer geschikt voor corrosieonderzoek.

Het meten van coating dikte is alleen mogelijk met een CT transducer!

dual element transducer crossection
TI-CMX Meetschermen
High speed scan mode screenB scan modeCMX RF Screen CMX Rectified View Menu ONCMX Rectified View Menu OFF
De scanmodus meet 64 keer per seconde en geeft de maximale en minimale waarde weer die tijdens de scaninterval zijn gemeten. De meetfrequentie is 200/sec bij uitgeschakelde coatingmeting.De B-Scan geeft een op tijd gebaseerd dwarsdoorsnedebeeld weer van het testmateriaal van de contouren van de achter- of onderkant van een pijp of tank. In deze afbeelding wordt de coating gemeten als een afzonderlijke, geïdentificeerde laag met zijn eigen material velocity.RF A-Scan Display – De eigenlijke geluidsreflectie die terugkomt van de detectie van het tegenoverliggende oppervlak van het te meten materiaal. In deze weergave wordt de volledige sinusgolf weergegevenRECT A-Scan-weergave – In deze weergave wordt slechts de helft van de sinusgolf weergegeven (positief of negatief).RECT A-Scan-weergave – In deze weergaveis het menu uitgeschakeld. De scanweergave toont nu de coating en wanddikte als afzonderlijke lagen met hun eigen material velocities.
Beschikbaar op alle TI- CMX meter typesBeschikbaar op alle TI- CMX meter typesAlleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-metersAlleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-metersAlleen beschikbaar op de TI-CMXDLP- en TI-CMXDLP-C-meterss

Gerelateerde Producten

Wanddikte­meters serie TI-25


  • Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
  • Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
  • Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.

Meer details

Wanddikte­meters serie TI-25

TI-UMX2 Onderwater Ultrasone Wanddiktemeter


  • Geschikt voor duikdieptes tot 300 meter, display heeft achtergrondverlichting.
  • Resolutie van 0.01 mm, door gebruiker instelbaar in mm en inch
  • Inclusief ingebouwde datalogger voor 5000 meetwaarden, instellingen, grefieken en sequentiële of "rooster" (rij/kolom) formaat

Meer details

TI-UMX2  Onderwater Ultrasone Wanddiktemeter

TI-PVX Precisie Ultrasone A-scan Wanddikte Meter


  • Geïntegreerde hardware AGC (automatische signaalsterkte controle) om door verf te meten.
  • Meerdere kalibratie opties: Één punts, Twee punts, of een selectie uit een lijst met materialen
  • 16 fabrieksinstellingen en 48 instelbare instellingen. De door de gebruiker ingestelde instellingen kunnen aangepast worden zodat ze geschikt zijn voor specifieke applicaties

Meer details

TI-PVX  Precisie Ultrasone A-scan Wanddikte Meter

TI-007X Ultrasone Precisie Wanddiktemeter


  • Resolutie: 0.001mm
  • Groot LCD-scherm met achtergrondverlichting geeft de laatste meting weer
  • Scanmodus, 100 metingen / seconde. Sleep de sonde over een groot oppervlak, de kleinste gemeten waarde tijdens de scan wordt weergegeven.

Meer details

TI-007X  Ultrasone Precisie Wanddiktemeter

Accessoires

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters 126247

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat


  • Geproduceerd met hoogste precisie
  • Inclusief een NIST kalibratierapport en testlijst

Meer details

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat 125793

TI-SB4 Stalen Testblok (Ongecertificeerd)


  • Niet Gecertificeerd Test Block

Meer details

TI-SB4 Stalen Testblok (Ongecertificeerd) 126277

TI-V-BLOCK Meetsonde Houder


  • De V-Block meetsonde houder biedt de gebruiker meer controle en een betere herhaalbaarbaarheid van de metingen op pijpen en andere kromme of gebogen gebieden.

Meer details

TI-V-BLOCK Meetsonde Houder 126200

CF-AN Ultrasone Koppelingsgel


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details

CF-AN Ultrasone Koppelingsgel 126455

CF-4H Hoge Temperatuur Koppelmiddel


  • Temperatuurbereik:
    -18 tot 315°C
  • Zeer langzaam drogend; maakt langdurig koppelen mogelijk zonder opnieuw aan te hoeven brengen

Meer details

CF-4H Hoge Temperatuur Koppelmiddel 126919

Li-ion oplaadbare AA-batterijen via USB naar USB-C


  • Oplaadbare Li-Ion-batterij
  • Stabiele spanning van 1,5 V gedurende 95% van de looptijd
  • Opladen via de USB naar USB-C kabel

Meer details

Li-ion oplaadbare AA-batterijen via USB naar USB-C 127554

Cic-Wall Wanddiktemeter Kalibratie


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie
  • Zeer korte doorlooptijd

Meer details

Cic-Wall Wanddiktemeter Kalibratie 127035

Specificaties

Meetbereik in staal met standaard transducer:Pulse-Echo Modus: detectie van putjes en gebreken 0,63 tot 254 mm.
Echo-Echo Modus: Thru Paint & Coatings metingen 2.54 to 102 mm
Pulse- Echo-Coating Modus: 0.63 to 254 mm & Coating 0.01 to 2.54mm
Meetbereik varieerd +/- afhankelijk van de dikte van de coatinglaag
Coating dikte bereik0.013 - 2.540 mm met een resolutie of 0.01 mm (0,001 voor de DLP en DLP-C versies)
ResolutieTI-CMX en TI-CMXDL: 0.01mm
TI-CMXDLP(C): kunnen worden geschakeld tussen 0,01 en 0,001 (afhankelijk van het materiaal, de oppervlaktecondities en de geselecteerde transducer)
Transducer typeDual element
Transducer herkenningDe transducer kan automatisch worden herkend of handmatig worden geselecteerd uit een lijst.
Velocity bereik:309.88 - 18,542m/s
Meeteenheden:Inch of mm
Geheugen (niet voor TI-CMX):4 GB intern geheugen
bedrijfstemperatuur:-10ºC tot +60ºC
Standaard Transducer:T-102-2900
Voeding:3 x AA batterijen en via USB
Levensduur batterij:- Alkaline: monochrome 35 uur, kleur 12 uur
- Nicad: monochrome10 uur, kleur 5 uur
- NI-MH: monochrome 35 uur, kleur 12 uur
Afmetingen:63.5 x 165 x 31.5mm
Gewicht meter:383g - inclusief batterijen
Verzend gewicht:1,75 kg
OutputUSB-C
Garantie2 jaar op de meter, transducer 90 dagen
CertificeringCE-goedgekeurd, fabriekskalibratie traceerbaar naar NIST normen
