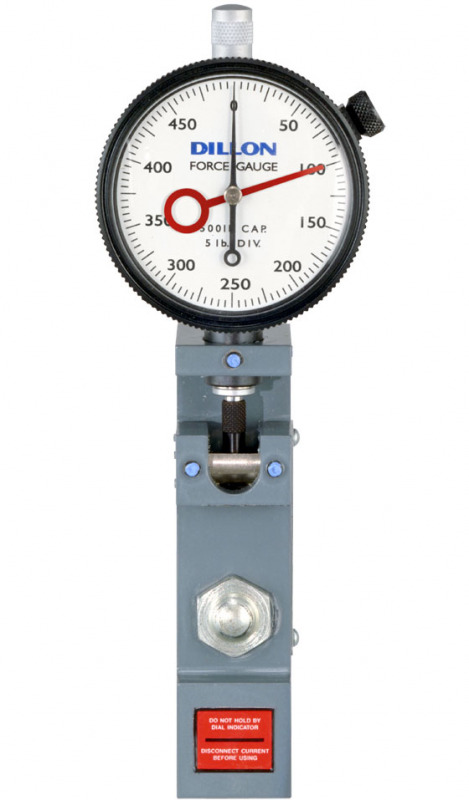

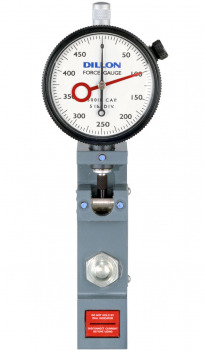

U-FORCE Mechanische drukkrachtmeter


Gemaakt in de Verenigde Staten van AmerikaDillon U-Force drukkrachtmeters zijn nauwkeurige mechanische krachtmeters voor drukkrachtmetingen. Het zeer platte ontwerp en de nauwkeurigheid van ± 1% van de capaciteit hebben zich herhaaldelijk bewezen in alle toepassingen met beperkte ruimte.

De veelzijdigheid van dit drukkracht meetapparaat wordt duidelijk wanneer men kijkt naar de verschillende toepassingsmogelijkheden. De U-Force krachtmeter kan worden gebruikt als handapparaat, als vast punt op een vlakke ondergrond of in een testbank.

De meetinstrumenten van de U-Force-serie bestaan ​​uit een warmtebehandelde afbuigbalk, gemaakt van hoogwaardige gelegerd staal voor de ruimtevaart, om de beste stabiliteit en veereigenschappen te garanderen. In het nulpunt van deze drager is een precisie meetklok gemonteerd.

De drukkracht wordt regelmatig uitgeoefend tegen een drukconnector, die zich op de bovenste helft van de drager bevindt. Als dan druk wordt uitgeoefend, wordt de drager naar beneden afgebogen, waarbij een schuin geplaatste meetsonde op de pen van de meetklok drukt. De gemeten waarde die op de meetklok wordt weergegeven, is daarom een ​​directe weergave van de aangebrachte belasting.

De connectoren zijn apart aan te schaffen, er zijn meerdere connectoren met verschillende geometrieën beschikbaar voor elk meetbereik.

U-Force krachtmeters zijn verkrijgbaar in een capaciteit van 4 kg tot 500 kg en in een capaciteit van 6 pond tot 5000 lb.

We bieden ook krachtmeters voor hogere belastingen, neem contact met ons op voor meer informatie.


Kenmerken
  • Gekalibreerd voor drukkrachtmetingen
  • Capaciteit tot 500 kg
  • Nauwkeurigheid ± 1% van de capaciteit
  • Verschillende drukcontactpunten beschikbaar

Model overview:
ModelCapacityResolution
AWT05-10098750 kg0,5 kg
AWT05-100988100 kg1 kg
AWT05-100984500 kg5 kg

AWT05-100985100 lb1 lb
AWT05-100986250 lb2,5 lb
AWT05-100982500 lb5 lb
AWT05-1009831000 lb10 lb
AWT05-1009895000 lb50 lb

Leveromvang

De U-Force krachtmeters worden geleverd in een complete set, bestaande uit: U-Force drukkrachtmeetapparaat Robuuste draagtas Calibratie certificaat Drukfittingen zijn los verkrijgbaar in de gewenste geometrie. Verdere details zijn ook te vinden in het onderstaande gegevensblad.



Data sheet

Specificaties
Nauwkeurigheid:± 1% van capaciteit
Gebruikstemperatuur:Tot wel 48°C
Garantie:2 Jaar

Nu bestellen
Producten

Product
137371
U-Force 30354-0017 platte Drukkrachtmeter 25 x 1/4 lb

137372
U-Force 30354-0033 platte Drukkrachtmeter 100 x 1 lb

137373
U-Force 30354-0058 platte Drukkrachtmeter 250 x 2-1/2 lb

137374
U-Force 30482-0020 platte Drukkrachtmeter 500 x 5 lb

137375
U-Force ATW05-100983 Flat Bottom Force Gauge 1000 x 10 lb

137377
U-Force 30354-0066 platte Drukkrachtmeter 10 x 1/10 kg

137378
U-Force AWT05-100987 Flat Bottom Force Gauge 50 x 1/2 kg

137379
U-Force AWT05-100988 Flat Bottom Force Gauge 100 x 1 kg

137380
U-Force AWT05-100984 Flat Bottom Force Gauge 500 x 5 kg


Accessories

Product
137381
30160-0011 - Bevestiging plat voor U-Force 10 - 100kg

137382
30156-0017 - Bevestiging hol voor U-Force 10 - 100kg

137383
30159-0014 - Bevestiging bol voor U-Force 10 - 100kg

137384
30158-0015 - Bevestiging Nylon opzet voor U-Force 10 - 100kg

137385
30483-0011 - Bevestiging bol voor U-Force 500kg

137386
30378-0019 - Bevestiging hol voor U-Force 500kg

137387
30484-0010 - Bevestiging plat voor U-Force 500kg

137388
30434-0011 - Bevestiging bol voor U-Force 1000 - 2500 kg

137389
30125-0015 - Bevestiging hol voor U-Force 1000 - 2500 kg

137390
30475-0011 - Bevestiging plat voor U-Force 1000 - 2500 kg

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
