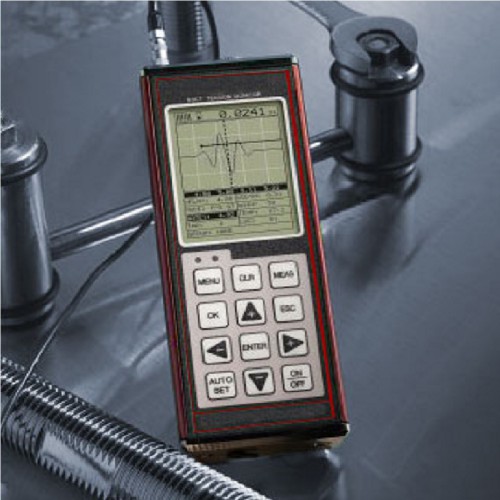

TI-MAX MiniMax Boutspanningsmeter


Gemaakt in de Verenigde Staten van AmerikaDe TI-MAX Ultrasone Boutspanningsmeter is een hoogwaardige meter die de rek van bouten meet, veroorzaakt door het vastdraaien van de bout.

De TI-MAX kan zeer nauwkeurig de rek meten van praktisch ieder materiaal met schroefdraad dat vastgezet wordt. De meter kan materialen meten met een lengte tussen ong. 1,3 cm en 120 cm. De meting wordt gedaan door ultrasone schokgolven door het te meten materiaal te sturen in de lengte van de bout of schoef. De meter meet zeer nauwkeurig het verschil in de lengte van het materiaal wanneer dit wordt vast gedraaid.

De interne microcomputer registreert de tijdsmetingen en kan de tijd (nano-seconden), rek, belasting, spanning of %spanning weergeven van het oprekken van een bout.



Kenmerken

  • De eerste voordelige ultrasone oplossing voor boutspanningsmetingen
  • Vergelijk de meetgrafieken van het onbelaste en belaste materiaal visueel
  • Display modi: RF, gerectificeerd, grote cijfers met limieten staafdiagram
  • Meet periodiek de spanning op uw bouten op een effectieve manier gedurende de levensduur
  • Meet mogelijkheden: tijd (nano-seconden), rek, belasting, spanning en %spanning
  • Display: VGA 240 x 160 pixels
  • Geheugen voor 8000 metingen en grafische weergaven in meerdere groepen
  • Ingebouwde Lineaire regressie of vector voor optimalisatie van metingen van belasting
  • De Auto Set functie optimaliseert de detectie automatisch en past de weergave aan
  • Hoog/Laag alarm voor tolerantie limieten, werkt samen met de data poort en eventuele schakeling voor externe aansturing

Accessoires

TICC-MVX


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

CF-AN


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details


Leveromvang

De TI-MAX wordt geleverd als set inclusief: - TI-MAX meter
- 2 AA batterijen
- Fles koppelingsvloeistof (113 g)
- RS232 datakabel
- Lemo naar Microdot Sensor kabel
- Windows Software
- Draagkoffer
- Gebruikershandleiding

Meetsondes en kabel zijn niet inbegrepen.

Downloads


Specificaties

Meetbereik:
Bouten van 25,4 mm tot 122 cm
Meettijd:
Nanoseconden
Rek:
Verandering in lengte (inch/mm)
Belasting:
Aangebrachte belasting in kIP of kN
Spanning:
Toegepaste spanning per oppervlakte in kilo-ponden (kPSI) of megapascal (MPa)
Spanning %
Percentage aangebrachte spanning (millimeters per millimeter of inches per inch)
Resolutie:
+/- 0,0001 mm
Snelheidsbereik:
1250 to 9999 meters/sec
0,0492 tot 0,3936 in/ms
Kalibratie:
Vaste, enkele en tweepunts nulkalibratieopties.

Kies het materiaal waarvan de bouten zijn gemaakt uit een lijst of door zelf te testen
Meeteenheden:
Metrisch & Engels / Celsius & Fahrenheit
Meetmodi:
Pulse-Echo (standaard)
Pulse-Echo met Gate (fijnafstelling)
Pulsgever:
Blokgolf pulsgever met instelbare pulsbreedte (piek, smal, breed)
Ontvanger:
Handmatig of automatisch instelbare volume instelling met 40dB bereik
Timing:
10 bit 250 MHz digitizer
Display modi:
A-Scan - Gerectifieerd +/- (halve golf weergave), of RF (volledige golf weergave)
Alarm grenzen:
Programmeerbaar hoogste en laagste waarden, met uitgangssignaal, zichtbare scanstaaf en zichtbare LED's
Gegevensopslag (intern):
Opslag voor 8000 metingen en meerdere bout-groepen. Zowel grafiek weergaves als nanoseconden, verlenging, belasting, spanning en procentuele spanning voor elke meting wordt opgelagen
Geheugen:
16 MB RAM - permanent
Meetsonde:
Enkel-element (1 tot 10 MHz & diameters van 3,2 mm tot 25,4 mm)
Kabellengte meetsonde:
Ongeveer 3 meter (afwijkende lengtes beschikbaar op aanvraag)
Temperatuursensor:
Voor automatische temperatuur compensatie (optioneel verkrijgbaar)
Geheugen instellingen:
64 door de gebruiker definieerbare geheugeninstellingen. De fabrieksinstellingen kunnen ook door de gebruiker gewijzigd worden.
Gate:
Voor fijnafstelling waar het detectiepunt optreedt
Auto Set:
Detectiesignaal wordt gelocaliseerd, versterking wordt geoptimaliseerd en de weergave wordt aangepast voor weergave van de golfvorm en het detectiepunt.
Kalibratie:
Vector en lineaire regressie. Bevat fabriekskalibratie, traceerbaar naar nationale standaards
Voeding:
Drie 1,5V alkaline of 1,2V NiCad AA batterijen.

Normaal gesproken werkt de meter 150 uur op alkaline en 100 uur op NiCad batterijen (oplader niet meegeleverd).
Afmetingen:
Breedte 63,5 mm
Hoogte 165 mm
Diepte 31,5 mm
Gewicht:
Ongeveer 380 g (inclusief batterijen)
Gebruikstemperatuur:
-10C tot 60C

Nu bestellen

Producten


Product naam
Prijs
Aantal
TI-MINIMAX-C - TI-MiniMax-C Bolt Tension Gauge with temperature connector
€ 3.006,00

TI-MINIMAX - TI-MiniMax without temperature connector (Manual Temperature setting)
€ 3.006,00



Accessories


Product naam
Prijs
Aantal
CF-AN Coupling Fluid 200ml
€ 15,00

TICC-MVX Protective Pouch for TI-Series Large
€ 87,00

BATT-RC4AA-WC 4-pack 2300mAh AA Ni-MH Rechargeable Batteries & Charger Kit
€ 36,00

X-000-0010 - One each of 3" & 6" Steel Cal Bars for Probe zero purposes
€ 584,00

N-110-0020 Transducer Cable, Lemo to microdot
€ 85,00

T-700-2405 1/8" 5MHz TI-MAX Probe Magnetic
€ 826,00

T-700-4405 1/8" 10MHz TI-MAX Probe Magnetic
€ 826,00

T-702-1405 1/4" 2.25MHz TI-MAX Probe Magnetic
€ 848,00

T-702-2405 1/4" 5 MHz TI-MAX Probe Magnetic
€ 848,00

T-702-4405 1/4" 10MHz TI-MAX Probe Magnetic
€ 848,00

T-703-1405 - 3/8in, 2.25 Mhz TI-MAX Probe Magnetic
€ 859,00

T-703-2405 3/8" 5MHz TI-MAX Probe Magnetic
€ 859,00

T-704-1405 1/2" 2.25MHz TI-MAX Probe Magnetic (for Steel Bolts up to 1.3 Meter
€ 870,00

T-704-2405 1/2" 5MHz TI-MAX Probe Magnetic for Steel Bolts in Petro/Power Plants
€ 870,00

T-706-1405 3/4" 2.25 MHz TI-MAX Probe Magnetic
€ 931,00

T-706-2405 3/4" 5 MHz TI-MAX Probe Magnetic
€ 931,00

T-602-1405 1/4" 2.25 MHz TI-MAX Probe Non-Magnetic
€ 342,00

FCR2525 Flaw Probe 2.25 mHz Probe 1/4"
€ 337,00

A-156-8001 Magnetic Temperature Sensor for temp compensation
€ 583,00

Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
