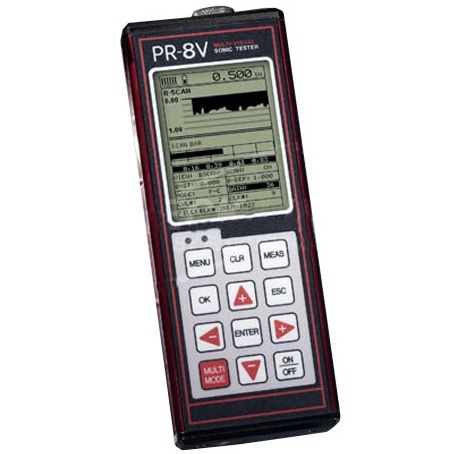

PR-8V Sonische Tester / Audio Meter


Gemaakt in de Verenigde Staten van AmerikaBereik in Staal: 0,63 tot 254 millimeter

Toepassingen:
  • Cilinders & Invreten
  • Rolkooien
  • Chassis
  • Poorten Kop & Pijpen
  • Carrosserie Panelen
  • Verscheidenheid aan Toepassingen


De Checkline PR-8V diktemeter is specifiek ontworpen voor motorbouwers en race shops. De tijdgebaseerde B-Scan functie van de PR-8V geeft een dwarsdoorsnede van het tegenoverliggende oppervlak, waardoor het voor motorbouwers mogelijk is om de contouren van het oppervlak aan de achterkant van de cilinder te zien terwijl er gescand wordt.

Gebruik de Multi-Modus (Echo-Echo modus) functie om chassisbuizen met of zonder verf en coatings te meten. Ingebouwde automatische versterking.

Selecteerbare lage, midden, en hoge versterking instellingen bieden de inspecteur extra vermogen voor moeilijk te penetreren materialen.

De verscheidenheid aan kalibratie opties is slechts een voorbeeld van de verscheidenheid van de PR-8V.

Sla tot 64 aangepaste instellingen op. Fabrieksinstellingen zijn beschikbaar voor gebruikelijke toepassingen.

De interne data opslag van de PR-8V is aangepast voor zowel de motorbouwer als de chassis inspecteur. Selecteerbare cilinder mapping van algemene alfanumerieke bestandsopslag zal voldoen aan uw rapportage behoeften.

Ingebouwde meetsonde types bieden een vergrootte lineariteit tussen meetsondes.

De Snelle Scan functie levert een betere weergave tijdens het scan proces, door het verrichten van 32 metingen per seconde. Verwijder de meetsonde van het testmateriaal om de dunst gevonden meting weer te geven.

Gebruik het visuele en hoorbare alarm om de hoge en lage grenzen in te stellen om de inspecteur te waarschuwen wanneer de metingen buiten de tolerantie vallen.

De PR-8V komt ook compleet met onze Windows PC software voor het versturen van data naar en van een PC, en het bekijken van B-Scans, cilinder mappings, en algemene metingen.


Kenmerken
  • Snelle-Scan Modus: Neemt 32 metingen per seconde en geeft de kleinst gevonden meting weer wanneer de meetsonde wordt verwijderd
  • Sla tot 64 aangepaste instellingen op. Fabrieksinstellingen zijn beschikbaar voor gebruikelijke toepassingen
  • Selecteerbare lage, midden en hoge versterking instellingen bieden de inspecteur extra vermogen voor moeilijk te penetreren materialen
  • Selecteerbare meetsonde types met ingebouwde dubbel-pad foutcorrectie voor verbeterde lineariteit
  • Gebruik het visuele en hoorbare alarm om de hoge en lage grenzen in te stellen om de inspecteur te waarschuwen wanneer de metingen buiten de tolerantie vallen
  • 2 jaar garantie

Hoge-Snelheid Scan Modus & B-Scan Modus
Hoge-Snelheid Scan Modus B-Scan Modus
High Speed Scan Mode B-Scan Mode
Verricht 32 metingen per seconde en geeft de kleinst gevonden meting weer wanneer de meetsonde wordt verwijderd. De B-Scan geeft een tijdgebaseerde dwarsdoorsnede weergave van het testmateriaal, van de contour van de blinde kant, of onderkant van een pijp of tank. De B-Scan tekent met een snelheid van zeven seconde per scherm van rechts naar links.

Meetsonde Informatie
Voor Motorblokken (Cilinders & Vlakke Delen)
Één meetsonde is normaalgesproken genoeg voor het gebruik op zowel gietaluminium als gietijzeren motorblokken. De 5 cm radius maakt het mogelijk voor de meetsonde om het holle oppervlak binnenin de cilinders te meten. De radius is subtiel genoeg om dezelfde sonde ook te gebruiken op de platte oppervlakken op het blok. Deze ene meetsonde zal voor 90% van de gietaluminium of gietijzeren blokken werken.

T-104-2120
> 13mm/5MHz met 5 cm radius
> dit is de standaard met de PR-8V meegeleverde meetsonde

++ In gevallen dat de bovenstaande meetsonde niet werkt, of indien het blok is gemaakt van zeer oud gietaluminium, zou er een alternatieve meetsonde gebruikt moeten worden nr T-104-4120 (13mm-10MHz), ook geleverd met een 5 cm radius.

Voor Koppen (Poorten)
Meetsonde selectie hangt af van het type materiaal; gietijzer of gietaluminium. Deze sonde heeft een radius van 14 mm en wordt geleverd met een 25 mm of 23 cm verlenging, afhankelijk van de voorkeur van de gebruiker.

Gietijzer
> 6mm/5MHz met 14 mm Radius
met 25 mm verlenging T-162-2110
met 23 cm verlenging T-132-2110

Gietaluminium
> 6mm/10MHz with 14 mm Radius
met 25 mm verlenging T-162-4110
met 23 cm verlenging T-132-4110

Voor Chassis Buizen
Dit kan gebruikt worden door chassis bouwers en keuringsinstanties. Één meetsonde is normaalgesproken geschikt voor iedere toepassing, aangenomen dat er geen "door-verf" mogelijkheden gewenst zijn.

T-101-4000
> 5mm-10MHz vlakke bodem (geen radius)

Voor "door-verf" mogelijkheden, tijdens het meten van chassisbuizen voor gebruik met de PR8V

T-102-2700
>6mm/5MHz Hoge-Demping voor gebruik met de MMX Modus


Leveromvang
De PR-82 wordt geleverd als een complete set inclusief meter, meetsonde, 118ml fles koppelvloeistof, 2 AA batterijen, NIST kalibratiecertificaat en gebruikershandleiding - alles in een draagkoffer met schuimvulling.

Gerelateerde Producten

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters


  • Gemaakt van duurzaam Cordura Nylon
  • Wordt geleverd met polsband en schouderband

Meer details

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters

Specificaties
Bereik in staal:Puls-Echo Modus: Standaard gebruiksmodus voor motoren en automotive onderdelen zonder gelakte oppervlakken (putjes of fouten detectie) meet van 0,63 tot 254 millimeter

Echo-Echo Modus: Door verf & coatings -- chassis & algemene carrosserie inspecties meet van 2,54 tot 102 mm.
Bereik variëert +/- afhankelijk van de dikte van de coating.

*Bereik variëert tussen meetsondes, meerdere sondes zijn nodig om het gehele bereik te dekken
Resolutie:0,01 mm
Snelheidsbereik:1250 tot 9999 meter/sec
Eenheden:Engels & metrisch
Meetmodi:- Puls-Echo (fouten, gaatjes)
- Echo-Echo (door-verf)
Meetsonde types:Dubbel element (1 tot 10 MHz)
Geheugen:16 megabit permanent ram
Geheugen capaciteit:12.000 pagina's met 1 meting en golfvorm per pagina
Voeding:Drie 1.5V alkaline of 1.2V NiCad AA batterijen
Levensduur batterij:Werkt normaal 150 uur op alkaline en 100 uur op NiCad AA batterijen
Automatische uitschakeling:Na 5 minuten indien niet gebruikt
Display:VGA grijstinten display 62 x 45,7 mm
Toetsenbord:Membraam toets met twaalf druktoetsen
Behuizing:Geëxtrudeerd aluminium behuizing met vernikkeld aluminium eindstukken (met pakking afgesloten)
Gebruikstemperatuur:-10° tot 60°C
Netto gewicht:385 gram
Afmetingen:63,5 B x 165 H x 31,5 D mm
Garantie:2 jaar
Certificering:CE goedgekeurd, fabriekskalibratie traceerbaar naar nationale standaards

Nu bestellen
Product

Product
Prijs
Aantal
131973
PR-8V Audio Gauge
€ 2.220,00

Accessories

Product
Prijs
Aantal
131995
T-121-2100 - 5.0 Mhz 3/16" Low-Profile Transducer
€ 341,00
126307
T-102-2000 5 MHz Probe 1/4"
€ 341,00
126312
T-102-2700 5 MHz Dual Element Transducer - 1/4 inch
€ 416,00
131996
T-162-2110 - 5.0 Mhz 1/4" Low Profile 1" wand for Cast Iron ports Transducer 0.6" radius
€ 352,00
131997
T-132-2110 - 5.0 Mhz 1/4" Low Profile 9" wand for Cast Iron ports Transducer. 6" Radius
€ 352,00
131998
T-104-2120 - 5.0 Mhz 1/2" Cylinder Transducer - Iron Transducer 2" Radius
€ 352,00
131975
T-101-4000 - 10.0 Mhz 3/16" Transducer
€ 404,00
131974
T-162-4110 - 10.0 MHz 1/4" Low Profile 1" wand - 0.6" Radius
€ 375,00
131999
T-132-4110 - 10.0 MHz 1/4" Low Profile 9" wand for Cast AL ports Transducer. 6" Radius
€ 375,00
139547
Li-ion oplaadbare AA-batterijen - 4 stuks (met USB naar USB-C-kabel)
€ 25,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
