DTMB, Digitale Draadspanningsmeters
DTMB, Digitale Draadspanningsmeters
DTMB, Digitale Draadspanningsmeters
DTMB, Digitale Draadspanningsmeters
DTMB, Digitale Draadspanningsmeters

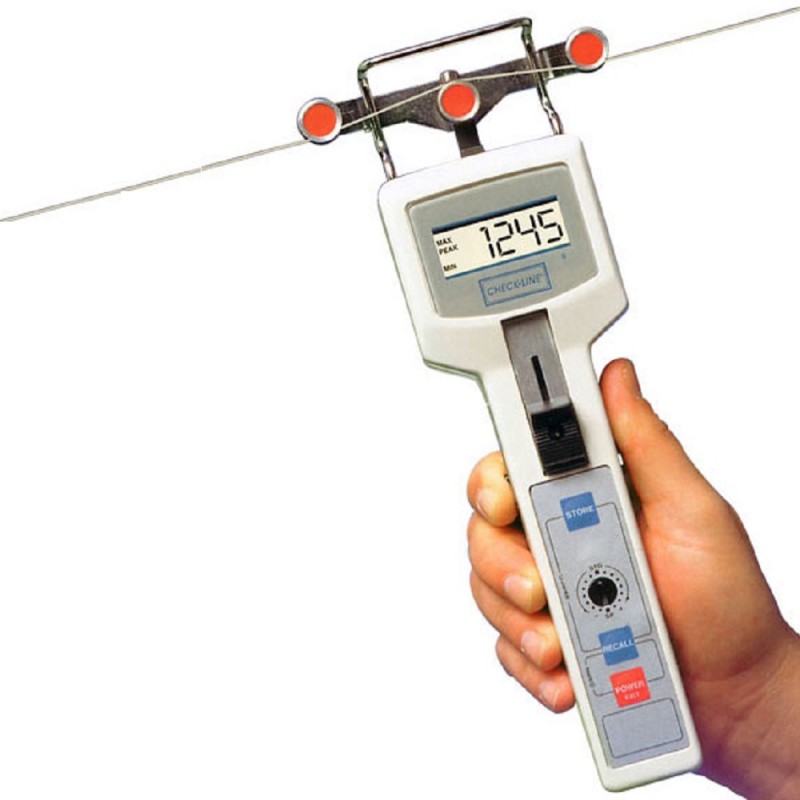

DTMB Basis model spanningsmeter voor vele toepassingen


Gemaakt in DuitslandElektronische spanningsmeter, geproduceerd door SCHMIDT voor toepassingen met garen, draden, kabels, optische vezels, lijnen, tape, banden, touwen, linten etc.

Eenvoudig te monteren Voor doorlopende metingen. Ingebouwde materiaaldikte compensatie.

Aanpassingsfunctie
Voor het afstellen van de kalibratie voor materialen die afwijken van de standaard fabrieksinstellingen: de afgebeelde waarde kan verhoogd of verlaagd worden met stappen van 1,5%.

De DTMB levert kritische proces informatie die benodigd is om te voldoen aan de hedendaagse strikte kwaliteit rapportage systemen onder de ISO 9000 richtlijnen.

Spanningsmeter

Kenmerken
  • Precisie rekstrook meting voor de grootste nauwkeurigheid meet kracht op de middelste meetrol
  • Selecteerbare update snelheden (0,5, 1, 2 of 4 seconden) voor stabiele metingen wanneer de spanningen fluctueren (elektronische demping)

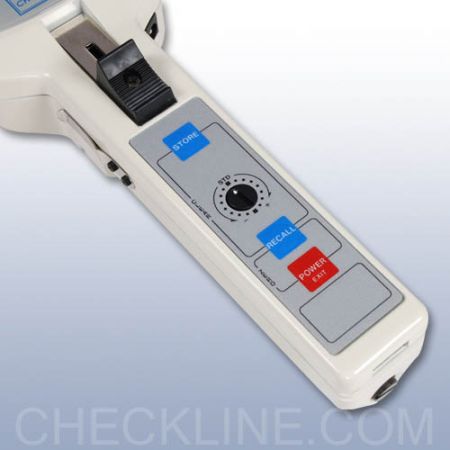

  • Oproepen van gemeten MIN, MAX en PEAK waarden mogelijk
  • Nul aanpassing functie maakt gebruik van de meter mogelijk in verschillende meetposities, waarbij de grootste nauwkeurigheid behouden wordt

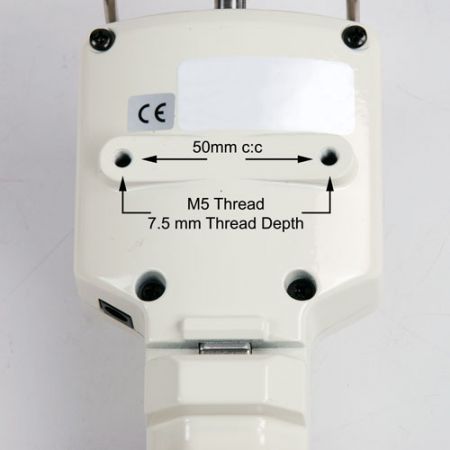

  • Ingebouwde bevestigingsgaten maken permanente bevestiging voor doorlopende metingen mogelijk
  • Alles in het zicht van de gebruiker:
  • de geleiderollers
  • het meetmateriaal
  • de metingen
  • Meetfrequentie: 62 metingen per seconde
  • Het display geeft de gemiddelde waarden weer, berekend over het update interval t1
  • Kalibratie op een door de gebruiker aangeleverd materiaal is mogelijk (tot twee verschillende materiaal kalibraties)
  • Draadgeleiding en roller verschuif mechanisme zorgt voor eenvoudige plaatsing van het lopende materiaal

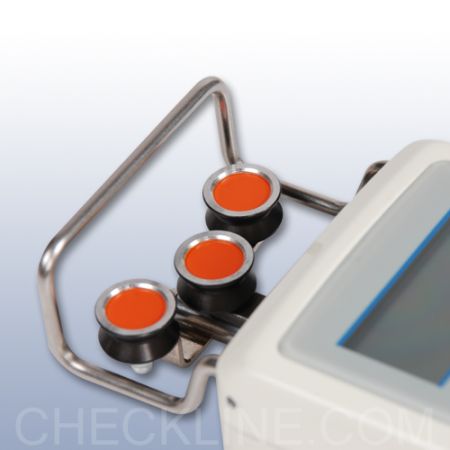

  • Op kogellagers gemonteerde, van V-groeven voorziene geleiderollers voor snelheden tot 2000 m/min
  • Robuuste aluminium behuizing voor blijvende duurzaamheid
  • Werkt op batterijen (AC-adapter beschikbaar voor continue metingen)
  • Geleverd met specifiek testrapport en optioneel leverbaar met kalibratierapport
  • Materiaaldikte compensatie voor grotere nauwkeurigheid
  • Microprocessor fine-tuned automatisch de kalibratie om te corrigeren voor verschillende materiaal diameters.

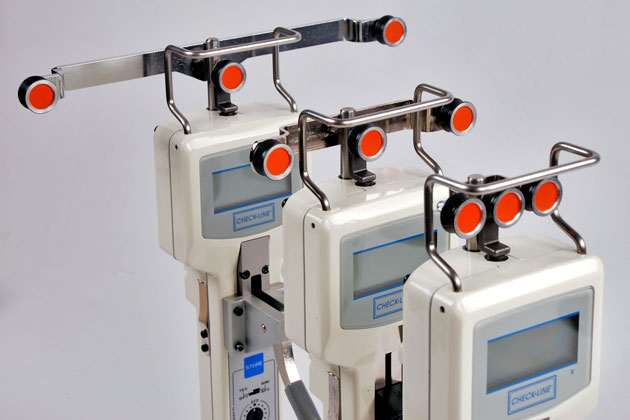

Spanningsbereik
ModelRanges Meetkop breedtes* (mm) Kalibratiemateriaal Textiel Industrie toepassingen Draad Industrie toepassingen
DTMB-200 0,1 -
200,0
650,12mm Ømax. 200 texmax.
0,15 mm Ø
DTMB-500 0,1 -
500,0
650,12 +
0,20 mm Ø
20-500 tex0,05 -
0,25 mm Ø
DTMB-1000 50 -
1000
650,20 +
0,40 mm Ø
10-1000 tex0,10 -
0,40 mm Ø
DTMB-2000 200 -
2000
650,40 +
0,70 mm Ø
300-2000 tex0,30 -
0,60 mm Ø
DTMB-2500 250-
2500
1160,40 +
0,70 mm Ø
400-2500 tex0,30 -
0,60 mm Ø
DTMB-5000 500-
5000
1160,60 +
1,20 mm Ø
800-5000 tex0,40 -
1,00 mm Ø
DTMB-10K 1,00 -
10,00 daN
1160,80 +
1,40 mm Ø
1500-
10000 tex
0,70 -
1,20 mm Ø
DTMB-20K-L 2,00 -
20,00 daN
2161,20 +
1,80 mm Ø
2500-
20000 tex
1,00 -
1,70 mm Ø
DTMB-50K-L 5,00 -
50,00 daN
216Steelrope
1,5 mm Ø
(7 x 7 x 0,2)
6000-
50000 tex
1,40 -
2,00 mm Ø
Andere meetkopbreedtes zijn verkrijgbaar op aanvraag. Andere meeteenheden zijn beschikbaar in gram, kg, oz of lb.

* Afhankelijk van het model is dit de breedte van de geleidebeugel of de afstand tussen de buitenste geleiderollen
** Geschikt voor 95% van de toepassingen - PA = Polyamide Monofilament

Materiaaldikte Compensator op alle modellen behalve DTMB-200 en DTMB-50K-L

Speciale kalibratie door middel van monsters, geleverd door de gebruiker, wordt aangeraden als het materiaal qua diameter, stugheid of vorm significant verschilt van het door SCHMIDT gebruikte kalibratiemateriaal. In dit geval is een monster van het materiaal nodig van ongeveer 5 meter.

Rollers
Code: Standaard

Geleideroller materiaal
Gehard aluminium
Lijn snelheid
2000
roller










Opties

Leveromvang
Levering omvat:

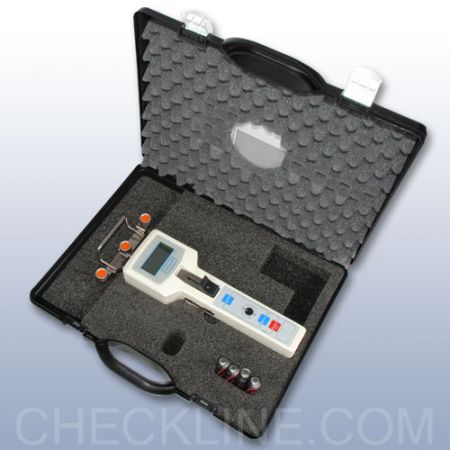

Spanningsmeter in harde plastic koffer, batterijen en een Engelse of Duitse gebruikershandleiding naar keuze

Optioneel verkrijgbaar:
DTM-AC-115 AC adapter 6 V DC for 115 V AC
DTM-AC-230 AC adapter 6 V DC for 230 V AC

Specificaties
Kalibratie:
Volgens de SCHMIDT fabrieksprocedure
Nauwkeurigheid:
Bereik van 10% tot 90%:
± 0,5% over het hele meetberiek en ± 1 cijfer
overig bereik en ander kalibratie materiaal:
± 3% over het hele meetbereik en ± 1 cijfer
Displayweergave:
tot 15% boven het spanningsbereik, zonder nauwkeurigheidsgarantie
Maximale overbelasting:
100% van het spanningsbereik
Meetroller afwijking:
0,2 mm max.
Signaalverwerking:
Digitaal
Meetfrequentie:
62 metingen per seconde
Conversie:
12 bit A/D
Temperatuur Coëfficiënt:
Minder dan ± 0,01% over het volledige bereik per °C
Display:
4-cijferig LCD-scherm, 12 mm hoog
Meetinterval:
keuze tussen 0,5, 1, 2 or 4 seconden
Geheugen:
Laatste, MIN, MAX, piekwaarden
Kalibratie Aanpassing
1,5% verhogingen in ± 7 stappen
Temperatuur bereik:
10 - 45ºC
Luchtvochtigheid:
85% RH, max.
Stroomvoorziening:
4 type AA batterijen 1,5 V
(ongeveer 20 gebruiksuren achter elkaar)
Automatische uitschakeling:
Na 2 minuten de meter niet te hebben gebruikt
Behuizing materiaal:
Gegoten Aluminium
Afmetingen:
235 x 76 x 45 mm (LxBxH)
Gewicht, netto (bruto):
Tot DTMB-10K ong. 680 g (1500 g)
DTMB-20K-L hoger ong. 1000 g (2200 g)
