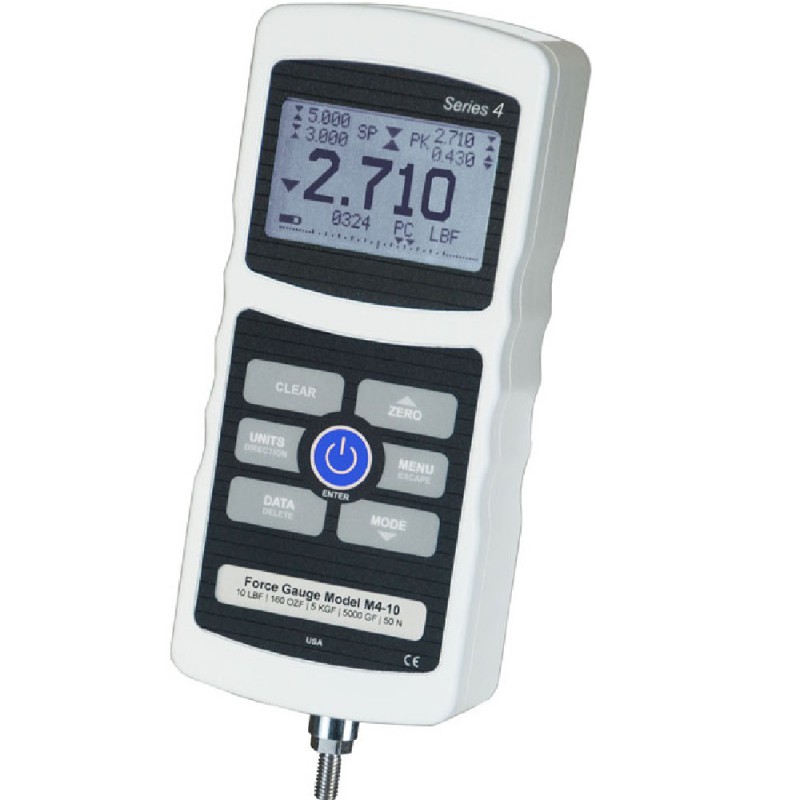

De geavanceerde Series-4 digitale krachtmeters bevinden zich in het midden van de reeks Mark-10 digitale krachtmeters. Met alle functies van de Serie-3 Krachtmeters toegevoegd met functies van zijn hoger gepositioneerde broers en zussen Serie-5 en Serie-7, kan de Serie-4 worden gebruikt voor vele toepassingen in alle industrieën.
Verkrijgbaar in bereiken van 0,5 tot 2500 N, elke Series-4 meter ondersteunt gegevensoverdracht naar een pc of andere gegevensverzamelaar via USB, RS-232, Mitutoyo (Digimatic) of analoge uitgangen.
Het beschikt over een bemonsteringsfrequentie van 3000 Hz met een nauwkeurigheid van ± 0,2% van de volledige schaal en kan tot 50 meetwaarden opslaan of de gegevensuitvoer voortzetten via de meegeleverde MESUR® Lite-software voor gegevensverzameling.
De reeks krachtmeters uit de Digital Mark-10-serie is verkrijgbaar in een variatie van 5 meters, waarbij elk metertype beschikbaar is in een schaal van krachtbereiken.
Elk type meter heeft zijn eigen specificaties, in onderstaande tabel staan de belangrijkste specificaties van elk type meter.
Alle typen meters zijn uitgerust met een oplaadbare batterij, een display met achtergrondverlichting en een omkeerbare aluminium behuizing.
De serie # digitale krachtmeters zijn ontworpen om te worden gebruikt voor het meten van trek- en compressiekrachten.
Alle meters behalve de serie-2 worden geleverd met MESUR® Lite data-acquisitiesoftware.
MESUR® Lite tabuleert continue of single point data. Exporteren met één klik naar Excel maakt verdere gegevensmanipulatie mogelijk.
Mark-10 digitale krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur voor een speciaal gebouwd systeem om de vereiste taken uit te voeren.
We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.
| Model | lbF | ozF | kgF | gF | N | kN | mN |
|---|---|---|---|---|---|---|---|
| M4-012 | 0,12 x 0,00005 | 2 x 0,001 | - | 50 x 0,02 | 0,5 x 0,0002 | - | 500 x 0,2 |
| M4-025 | 0,25 x 0,0001 | 4 x 0,002 | - | 100 x 0,05 | 1 x 0,0005 | - | 1000 x 0,5 |
| M4-05 | 0,5 x 0,0002 | 8 x 0,005 | - | 250 x 0,1 | 2,5 x 0,001 | - | 2500 x 1 |
| M4-2 | 2 x 0,001 | 32 x 0,02 | 1 x 0,0005 | 1000 x 0,5 | 10 x 0,005 | - | - |
| M4-5 | 5 x 0,002 | 80 x 0,05 | 2.5 x 0,001 | 2500 x 1 | 25 x 0,01 | - | - |
| M4-10 | 10 x 0,005 | 160 x 0,1 | 5 x 0,002 | 5000 x 2 | 50 x 0,02 | - | - |
| M4-20 | 20 x 0,01 | 320 x 0,2 | 10 x 0,005 | 10000 x 5 | 100 x 0,05 | - | - |
| M4-50 | 50 x 0,02 | 800 x 0,5 | 25 x 0,01 | 25000 x 10 | 250 x 0,1 | - | - |
| M4-100 | 100 x 0,05 | 1600 x 1 | 50 x 0,02 | 50000 x 20 | 500 x 0,2 | - | - |
| M4-200 | 200 x 0,1 | 3200 x 2 | 100 x 0,05 | - | 1000 x 0,5 | 1 x 0,0005 | - |
| M4-500 | 500 x 0,2 | 8000 x 5 | 250 x 0,1 | - | 2500 x 1 | 2.5 x 0,001 | - |
| Gauge | M4-012 – M4-100 | M4-200 - M4-500 |
|---|---|---|
| Load Cell Draad | #10-32 UNF | 5/16-18 UNC |
De Series 4 Krachtmeter wordt geleverd als een complete set inclusief:
| Afbeelding | Accessoire | M4-012 - M4-20 | M4-50 - M4-100 | M4-200 - M4-500 |
|---|---|---|---|---|
 | Extension Rod | G1024 | G1024 | G1031 |
 | Cone | G1026 | G1026 | G1033 |
 | Chisel | G1025 | G1025 | G1032 |
 | V-Groove | G1027 | G1027 | G1034 |
 | Flat | G1029 | G1029 | G1036 |
 | Hook | G1028 | G1038 | G1035 |
 | Coupling | - | G1039 | G1037 |
Series-4 krachtmeter modellen M4-012 tot M4-500 hebben allemaal dezelfde afmetingen
Alle afmetingen zijn genoteerd in inches met metrische maten in (mm) erachter.
| Nauwkeurigheid | ±0,2% van volledige schaal ±1 getal |
| Meetfrequentie | 3000 Hz |
| Voeding | AC of oplaadbare batterij (NiMH). Lage batterijspanning indicator verschijnt wanneer batterij niveau laag is, en de meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt |
| Levensduur batterij | Verlichting display aan: tot 7 uur continu gebruik Verlichting display uit: tot 24 uur continu gebruik |
| Meeteenheden | lbF,ozF,gF,kgF,N,kN,mN (afhankelijk van model) |
| Uitgangen | USB / RS-232: Volledig configureerbaar tot 115.200 baud. Inclusief Gauge Control Language 2 voor volledige computer bediening. Mitutoyo (Digimatic): Seriële BCD geschikte voor alle Mitutoyo SPC-compatibele instrumenten. Analoog: ±1 VCD, ±0,25% van volledige schaal Algemeen: Drie open uitgangen, 1 ingang Grenzen: Drie open lijnen |
| Configureerbare instellingen | Digitale filters, uitgangen, automatische uitschakeling, standaard instellingen, audio alarmen, kalibratie |
| Veilige overbelasting | 200% van volledige schaal (display geeft "OVLD" weer bij 110% en hoger) |
| Gewicht (enkel de meter) | M4-012 - M4-100: 0,45 kg M4-200 - M4-500: 0,54 kg |
| Verzendgewicht | M4-012 - M4-100: 1,4 kg [3.0 lb] M4-200 - M4-500: 1,5 kg [3.2 lb] |
| Meegeleverde accessoires | Draagkoffer, beitel, conus, V-groef, haak, vlak, verlengstuk, AC adapter, batterij, USB kabel met driver, MESURgauge DEMO software, NIST-traceerbaar kalibratie certificaat met data |
| Garantie | 3 jaar |
| Series-7 Professioneel | Series-5 Geavanceerd | Series-4 Prestatie | Series-3 Basis | Series-2 Economisch | |
|---|---|---|---|---|---|
| Nauwkeurigheid | ±0,1% | ±0,1% | ±0,2% | ±0,3% | ±0,5% |
| Bemonsteringssnelheid | 14.000 Hz | 7.000 Hz | 3.000 Hz | 2.000 Hz | 500 Hz |
| Resolutie | 1/5.000 | 1/5.000 | 1/2.000 | 1/1.000 | 1/1.000 |
| Meeteenheden | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model) | lbF, gF, kgF, N (afhankelijk van het model) | lbF, kgF, N |
| Uitgangen | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB, RS-232, Mitutoyo, Analoog | USB | Nee |
| - RS-232 | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Nee | N.v.t. |
| - USB | Instelbaar tot wel 230.400 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | Instelbaar tot wel 115.200 baud | N.v.t. |
| - Mitutoyo (Digimatic) | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten | Nee | N.v.t. |
| - Analoog | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | ±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning | N.v.t. | Nee |
| - Standaard toepassing I/O | Drie open-drain outputs, één input | Drie open-drain outputs, één input | Drie open-drain outputs, één input | N/A | Nee |
| - Instelpunt | Drie open-drain verbindingen | Drie open-drain verbindingen | Drie open-drain verbindingen | N/A | Nee |
| Inclusief Mesur-Lite software | Ja | Ja | Ja | Ja | Nee |
| Data uitgangfunctie | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting). | N.v.t. |
| ASCII commando ingesteld voor externe besturing | Volledige commando reeks | Volledige commando reeks | Alleen “? (opvragen huidige meting) | Alleen “? (opvragen huidige meting) | N.v.t. |
| Interface MESUR® meter en MESUR® Lite | Volledige communicatie | Volledige communicatie | Uitsluitend gegevensuitvoer op één punt of continu | Uitsluitend gegevensuitvoer op één punt of continu | N.v.t. |
| Interface met ESM303 / 750 / 1500 test stands | Volledige communicatie, inclusief PC besturing | Volledige communicatie, inclusief PC besturing | Beperkt tot kracht data, bescherming tegen overbelasting en kracht instelpunten | N.v.t. | Nee |
| Datageheugen | 5.000 metingen, met output | 1.000 metingen, met output | 50 metingen, met output | Nee | Nee |
| Datageheugen verwijdering | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | Elk individueel gegevenspunt, of wis alles | N.v.t. | N.v.t. |
| Statistische berekeningen en uitvoer naar pc | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | Max, min, gemiddeld, standaard. dev., aantal metingen, met output | N.v.t. | N.v.t. |
| Breuk detectie | Ja | Nee | Nee | Nee | Nee |
| 1ste / 2de piek detectie | Ja | Nee | Nee | Nee | Nee |
| Programmeerbare voetschakelaar besturingskabel | Ja | Nee | Nee | Nee | Nee |
| Gemiddeld mode | Ja | Ja | Nee | Nee | N.v.t. |
| Externe trigger-modus | Ja | Ja | Nee | Nee | Nee |
| Analoge belastingsbalkgrafiek weergegeven op het display | Ja | Ja | Ja | Ja | Nee |
| Instelpunten (voor goed/afkeur-indicatie) | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Ja Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs | Nee |
| Wachtwoord beveiliging | Ja, voor kalibratie en individuele toetsen | Ja, voor kalibratie en individuele toetsen | Nee | Nee | Nee |
| Piekwaarden worden altijd weergegeven | Ja | Ja | Ja | Ja | Nee (Peak mode must be selected) |
| Programmeerbare akoestische tonen | Ja | Ja | Ja | Ja | Nee |
| Kalibratie procedure | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configureerbaar aantal datapunten (tot 10 in elke richting) | Configurable number of data points (up to 10 in each direction) |
| Uitgangen overbelasting | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Speciale pinnen voor spanning en compressie | Nee | N.v.t. |
| Overbelastingsbeveiliging | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) | 200% van volledige schaal (display toont waarschuwing bij 110% en hoger) |
