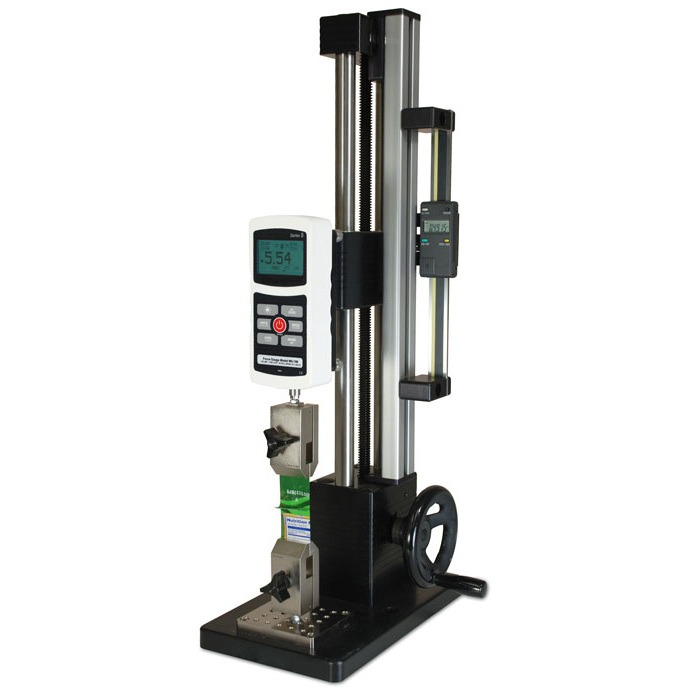

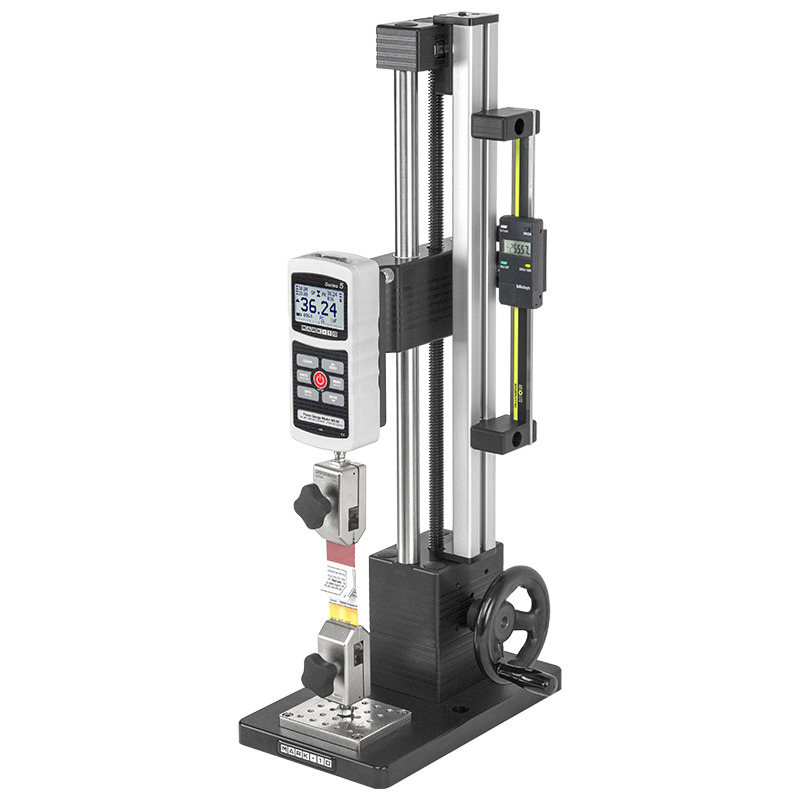

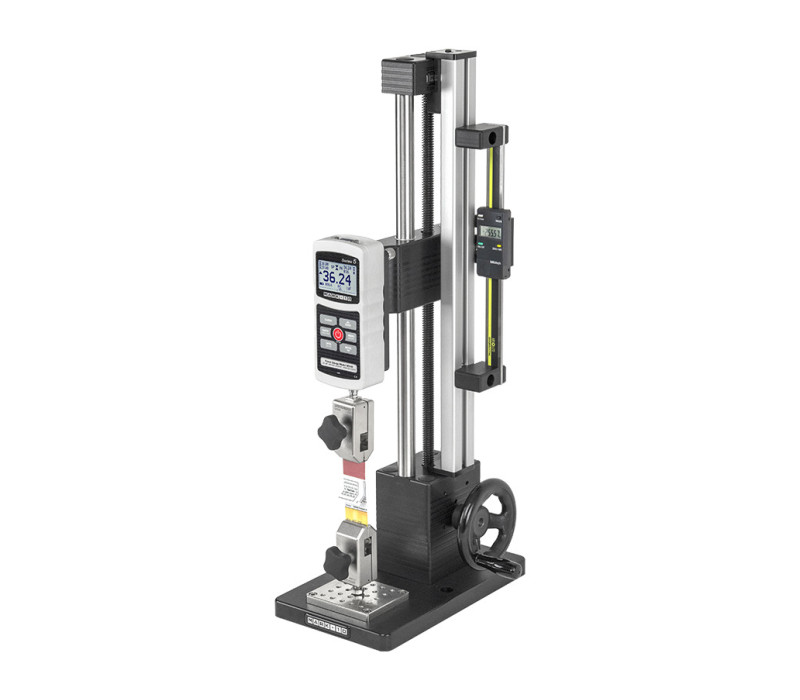

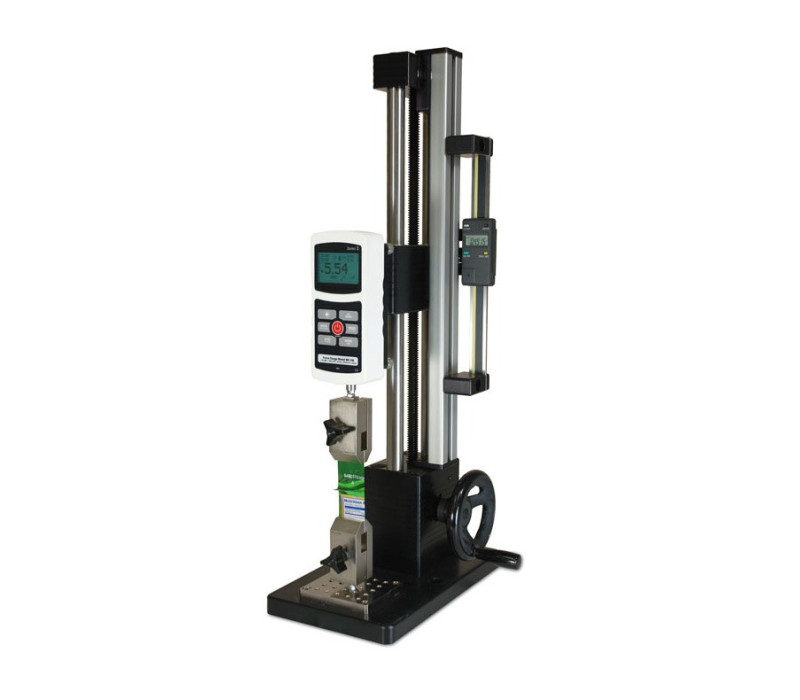

ES30 Precisie Trekbank met Handwielbediening

ES30 Precisie Trekbank met Handwielbediening

Ontdek de ES30, een handmatige testbank ontworpen voor trek- en compressietests, met een capaciteit van tot 1000N / 100kg en een bereik van 330 mm. Dit model is ideaal voor een breed scala aan toepassingen dankzij het handwiel dat een nauwkeurige bewegingcontrole biedt en het modulaire ontwerp dat verschillende configuraties mogelijk maakt.

Belangrijkste Kenmerken:

Capaciteit en Bereik: Ondersteunt tot 100kg / 1000N met een maximale verplaatsing van ongeveer 330, afhankelijk van het gebruikte apparaat.
Effectieve Handmatige Bediening: Met een zijhandwiel voor nauwkeurige en herhaalbare tests, aanpasbaar in verschillende configuraties.

Speciale Kenmerken:

Uitgebreide Compatibiliteit: Gebruik de Mark-10 krachtmeters samen met gripaccessoires om een complete testoplossing samen te stellen.

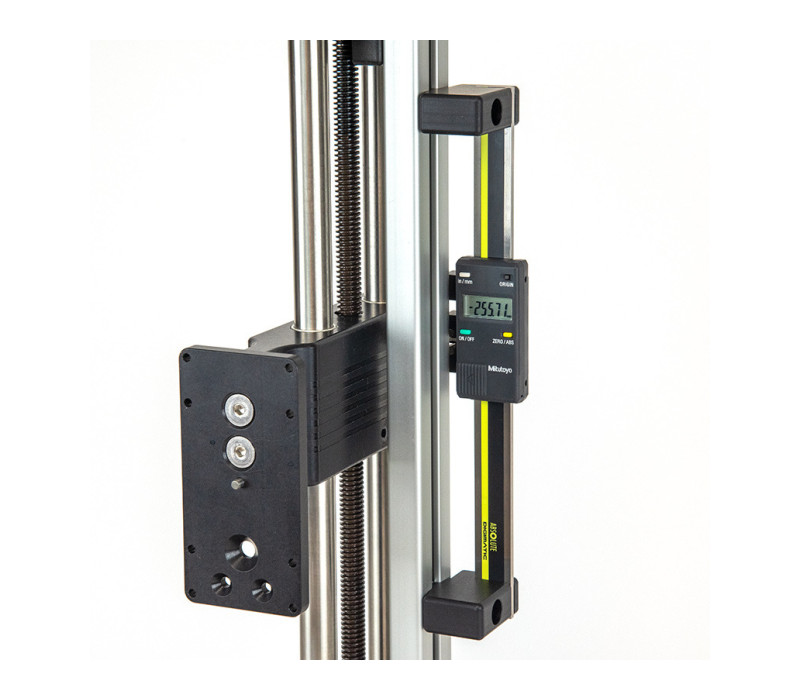

Opties voor Maatwerk: Inclusief digitale verplaatsingsindicatoren en kolomuitbreidingen om monsters van verschillende maten te kunnen testen.

Ontdek meer over hoe de ES30 testbank een effectieve oplossing kan zijn voor uw meetbehoeften, neem contact met ons op.

€ 1.245,00

Nu bestellen

Gaten aanwezig om de trekbank te monteren
3 jaar garantie
Modulair ontwerp: Grondplaat kan worden verwijderd zodat de trekbank gebruikt kan worden als onderdeel van een groter systeem of voor alternatieve montage

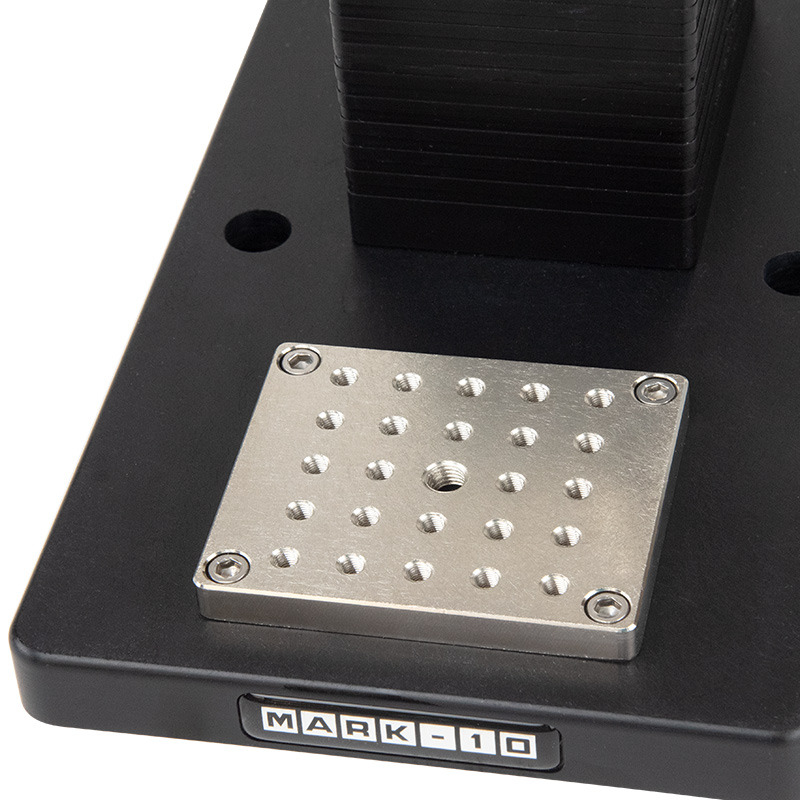

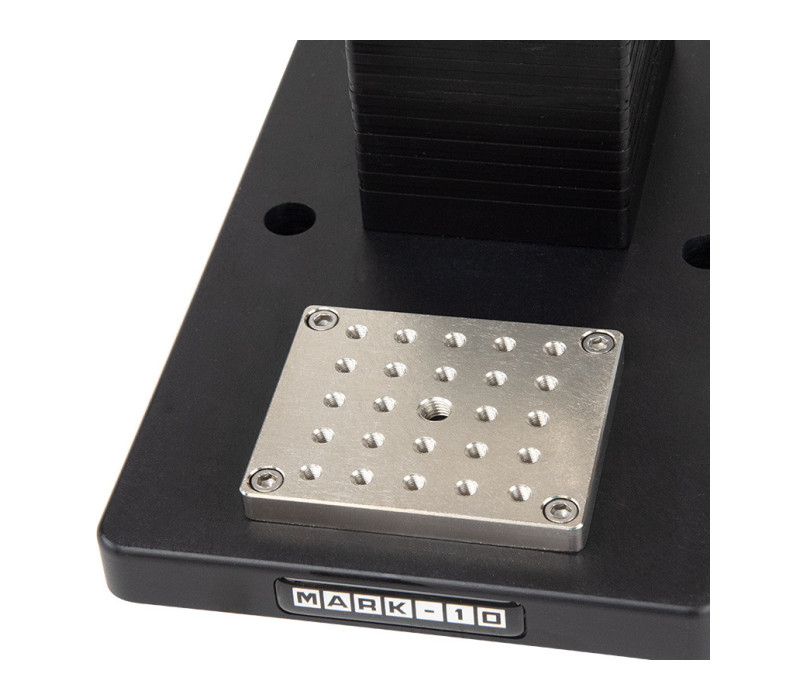

Verwijderbare bodemplaat met bevestigingsgaten voor het monteren van bevestingen
Om te bouwen tot een gemotoriseerde trekbank door een motor drive kit te installeren
Maximale kracht: 1000 N
(100 kg / 200 lb)

De ES30 handmatige testbank wordt geleverd met de volgende accessoires:

G1009 compressieplaat, 2” dia.
G1028 kleine haak
G1030 draadadapter, 5/16-18M naar #10-32F
G1038 middelgrote haak
G1039 koppeling, #10-32F/F
Handwiel
4 Draaiknoppen voor krachtmeter
Inbussleutels set

Manual test stand comparison

Model	Krachtbereik	Maximale testslag	Belastingsmethode	Verplaatsing	Maximale testverplaatsing
ES05	150N	38mm	Veerbelaste hendel	26,7mm / hendel rotatie	223mm
ES10	500N	229mm	Veerbelaste hendel	26,7mm / hendel rotatie	229mm
ES20	500N	229mm	Bovenop gemonteerd handwiel	1,5mm / wiel rotatie	229mm
ES30	1000N	330mm	Verticaal zijdelings gemonteerd handwiel	1,3mm / wiel rotatie	356mm
TSA750(H)	3750N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	Verticaal 267mm Horizontaal 368mm
TSB100	500N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	330mm
TSC1000(H)	5000N	89mm	In-lijn gemonteerd handwiel	2,5mm / wiel rotatie	Verticaal 254mm Horizontaal 330mm
TSF(H)	5000N	102mm	Verticaal zijdelings gemonteerd handwiel	0,34mm / wiel rotatie	Verticaal 356mm Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt. - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters. - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ES10 en ES20. - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

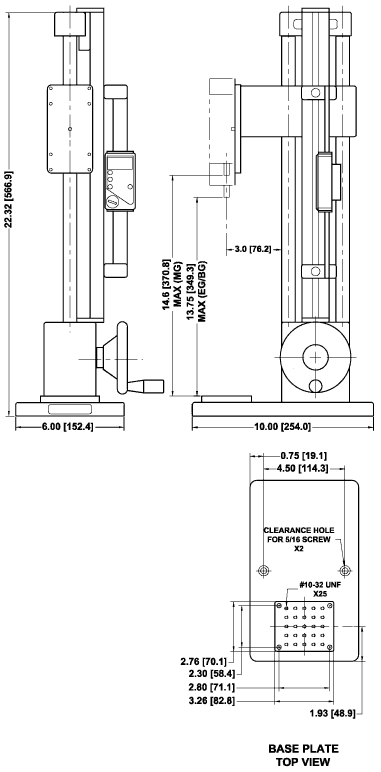

Maatvoering voor de ES30 Handbediende Krachttestbank

Alle maten in inch en (mm)

Video

▶

Datasheet ES30

ES30 solid models

ES30 handleiding

Capaciteit:	1000 N (100 kg / 200 lb)
Maximale verplaatsing:	330 mm
Snelheid verplaatsing:	1,37 mm per omwenteling van het handwiel
Gewicht:	8 kg
Afmetingen:	152 mm x 254 mm x 567 mm
Meegeleverde accessoires:	Kleine haak, middelgrote haak, compressieplaat (5cm diameter), duimschroeven om krachtmeter te monteren
Garantie:	3 jaar
Geschikte meters:	elke Mark-10 krachtmeter

Producten

Item	Product	Prijs	Aantal	Actie
126413	ES30 - Manual Test Stand - 200 lbF/1 kN	€ 1.245,00

Accessories

Item	Product	Prijs

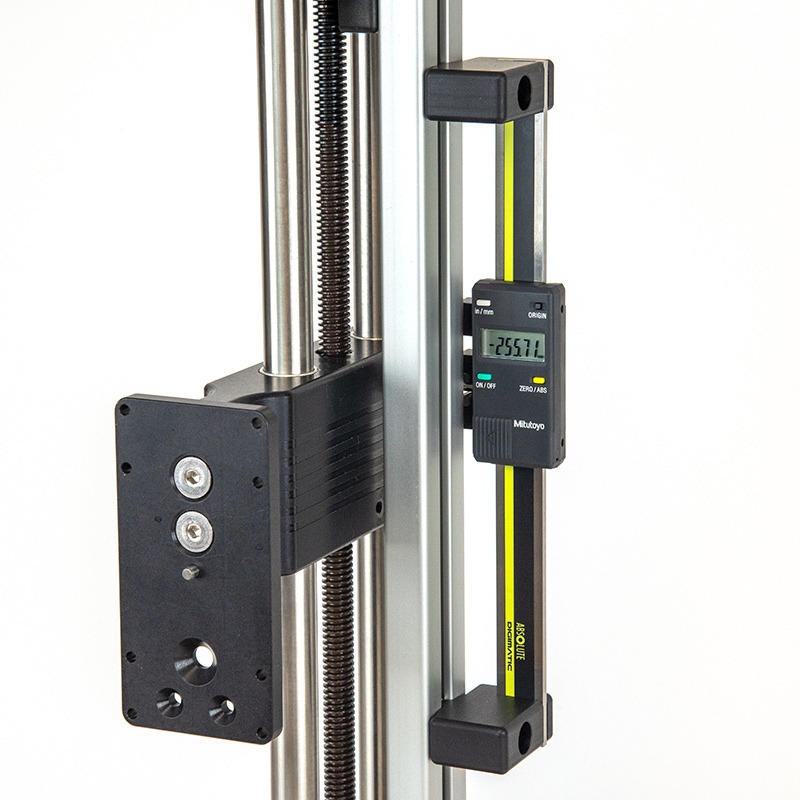

135876	ESM001 - Digital Travel Display for ES30, 6" / 150 mm	€ 904,00
130489	ESM004 - Digital Travel Display for ES30, 12" / 300 mm	€ 1.745,00
131837	ESM003-1 Column extension for ES30, 6” / 150 mm	€ 174,00
131838	ESM003-2 Column extension for ES30, 12” / 300 mm	€ 202,00
131839	ESM003-3 Column extension for ES30, 24” / 600 mm	€ 253,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00
137692	M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6	€ 106,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
