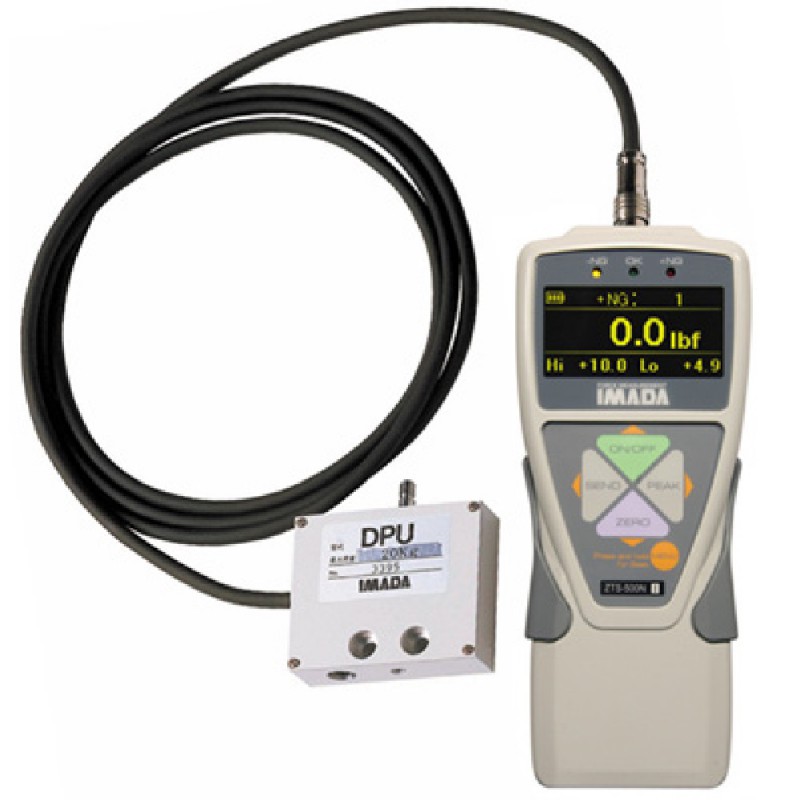

ZT-DPU Digitale krachtmeter met externe kracht of torsie sensor


De ZT - serie krachtmeters is ontworpen met een Elektroluminescerende display en is dus goed zichtbaar op donkere locaties . De meter met de externe sensor is ideaal voor gebruik in kleine ruimtes of lastig bereikbare metingen. Leverbaar in diverse bereiken van 2N tot 20 kN .
De meeste sensoren zijn geschikt voor zowel trek- en compressiekrachten. Een standaard kabel met een lengte van 2 meter, verbindt de meter om de sensor. Door het eenvoudig te gebruiken menu is het een zeer gebruiksvriendelijke meter. De in te stellen talen zijn: Engels , Spaans , Frans, Chinees , Duits, Italiaans , Koreaans en Japans .

Door de meegeleverde software , ZT - Logger, kan in één klik alle gegevens tegelijk worden overgedragen naar de PC.

  • Gemeten waarde wanneer u drukt op de VERZEND-toets
  • Continue data ( 10 data / sec ) . (U kunt later een grafiek met Excel maken)
  • Gegevens die zijn opgeslagen in het interne geheugen


De meter is te gebruiken met de hand voor basis compressie / trek testen , maar het is aan te raden om de krachtmeter te combineren met een testbank.

Voordelen:

  • Eenvoudige menustructuur: het programmeren gaat eenvoudig, in acht talen. Selecteerbare eenheden , omgekeerde weergave , hoog/laag instelwaarden , en alle andere functies in duidelijke taal.
  • Elektroluminescerende display ( ELD ) toont kracht waarde , eenheid , en de piekwaarde, en kan worden geconfigureerd met door gebruiker extra te selecteren gegevens, zoals het geheugen data , + NG tellen, hoge/lage grenswaarden , 1e en 2e piek, verplaatsingswaarde (met behulp van een TestStand met FA -optie) , etc.
  • Gekleurde LED indicatoren waarschuwen de gebruiker voor Go/NoGo status.
    • Oranje licht op bij een waarde voor lager dan de laagst ingestelde waarde.
    • Groene licht op bij een waarde tussen hoog en laag ingestelde waarde.
    • Rood licht op bij een waarde hoger dan de hoogst ingestelde waarde.
  • 2000 data punten per seconde verwerken en doorgeven, niet alleen bij de piek van een hoge sampling rate. De optionele Force Recorder data-acquisitie software is bedoeld voor het verwerken tot 2000 data per seconde.
  • Weergave kracht en verplaatsing gegevens op ZTA meters met een testopstellingen uitgerust met een FA optie .
  • Opslaan van gegevens op USB flash drives Exporteer piek data of voor het vastleggen van continu data bij 100 data/seconde aan flash drives voor de ZTA krachtmeters.
  • ZT Logger data -acquisitie software download data uit het geheugen van de meter of registeerd een continue stroom van data per 10 data/seconde. Het nullen van de meter of vastleggen van gegevens gekoppeld aan de computer.De meter kan worden geprogrammerd vanuit de software, en deze instellingen kunnen ook worden opgeslagen.


De ZT - serie Force Gauge zijn verkrijgbaar in 2 versies:
Series ZTS (Standard) & Series ZTA (Geavanceerd)
De ZTA (geavanceerde) heeft meer handige functies :





  • Functie 1 : Verplaatsing I/O mogelijkheid, dit betekent dat u de input / output kunt verplaatsen evenals kracht wanneer je combineert met een teststand ​​met een lineaire schaal middels een speciale kabel of DMK weegschaal.
  • Functie 2 : Continue data (100data / sec) kan op een USB -stick worden opgeslagen, dit betekent dat u kunt 100 data/sec in real-time in CSV-formaat kunt opslaan. U kunt ook de interne data uit het geheugen overdragen naar de USB flash drive. Zelfs in het geval wanneer u de PC niet kunt verbinden tijdens de meting , kunt u gegevens opslaan in USB flash drive, en later de gegevens overdragen naar de PC via de USB-drive.
  • Functie 3 : Maximum / minimum waarde tussen de interne geheugen data kan worden aangegeven.
    • Gemiddelde waarde in interne geheugen kan worden aangegeven .
    • U kunt een bepaalde belastingswaarde (A) instellen, dan kan de meter 2 piekwaarden vastleggen, vlak voor de bepaalde belastingswaarde daalt.

Kenmerken
  • Losse Sensoren (load cell)
  • Verschillende soorten sensoren beschikbaar om voor uw meetomstandigheden aan te passen
  • Meertalig programmamenu: Engels, Spaans, Frans, Chinees, Duits, Italiaans, Koreaans, Japans
  • Gekleurde LED indicatoren en output signaal voor Go / No-Go testing
  • Ideaal voor metingen in een specifieke omgevingen
  • Hoge sampling rate (Max.2000 data / sec.): Legt gemeten krachtwaarden nauwkeurig vast
  • Elektroluminescerende display is goed zichtbaar op donkere locaties
  • Interne Ni-MH-batterijen of AC adapter
  • Ergonomisch ontwerp met anti-slip grip, robuuste metalen constructie
  • Geschikt voor meting bij een beperkte ruimte of in gevaarlijk omgeving
  • Keuze uit diverse sensoren, afhankelijk van omstandigheden
  • kgf, lbf en N eenheden kunnen worden geselecteerd
  • Eenvoudige menustructuur: het programmeren gaat eenvoudig, in acht talen. Selecteerbare eenheden , omgekeerde weergave , hoog/laag instelwaarden , en alle andere functies in duidelijke taal.
  • Capaciteit tot 20 kN (trek/duw)
  • Overbelasting alarm en uitgangssignaal

Video


Leveromvang

De complete set bevat:

  • Krachtmeter
  • Externe sensor
  • Volledige set van opzetstukken
  • ZT Logger data- software
  • USB-kabel
  • AC adapter / lader - Kalibratie certificate NIST
  • Plastic koffer


Gerelateerde Producten

ZT Digitale Krachtmeter met Lichtgevend EL Display


  • EL electro lichtgevend display voor goede zichtbaarheid op donkere locaties
  • Capaciteit voor tot 5000 N/Kg
  • kgf, lbf en N eenheden selecteerbaar

Meer details

ZT Digitale Krachtmeter met Lichtgevend EL Display

Specificaties
Nauwkeurigheid±0.2% van volledige schaal ±1 laatste cijfer
Selecteerbare EenhedenNewtons, kgf(gf) of lbf(ozf)
Veilige overbelasting200% van de volle schaal (display toont "OVER" bij 110% en hoger)
VoedingOplaadbare Ni-MH batterij of AC adapter
Batterij-indicator3 stadia: hoog, middel en laag
GeheugenNiet-volative geheugen, laaste 1.000 gegevens zijn oproepbaar
Configureerbare instellingenProgrammeerbare hoge / lage grenswaarden middels kleur weergave van de LED & uitgangssignaal
UitgangenUitgangen USB (virtuele COM-poort), RS-232C, Digimatic en ± 2 VDC analoge uitgang, vergelijker 3 stappen (-NG/OK / + NG)
Gebruikstemperatuur0 tot 40 °C
Scherm4-cijferige Organisch EL
Schermverversing10 / sec
Sampling rateMaximaal 2000 data / sec
GewichtIndicator: Ca.490g (sensoren: Zie specificaties voor de sensoren)
Garantie1 jaar

Afmetingen
Afmetingen-ZT-DPU


Downloads

ZT-Series functies
Electro Lichtgevend Display (ELD) ZT-Series
Functies ZTA
Piekwaarde
GO/NO GO beoordeling
Omkeerbaar display
Gevoeligheid 4 stappen
Multi display
Intern geheugen 1000 data
+/- Kracht
Automatische nul timer
+NG alarm
Automatische uitschakeling
Kalender
1e/2e piek
Dislocatie detectie bij krachtpiek
Dislocatie Reset
Uitgang ZTA
Serie (RS232C)
Mitutoyo digimatisch [*4]
Analoog +/- 2V V.S. ong.
USB
Hoog/laag setpoints
Waarschuwing overbelasting
Hoog/laag uitgang
Geheugen in USB flash drive
[USB flash drive wordt niet meegeleverd]
Dislocatie

Spanningsbereik
ModelRanges CapaciteitResolutieSchroefdraadMeegeleverder opzetstukken
ZTS/ZTA-DPU-2N 2 N
200 gf
7 ozf
2,000 N
200,0 gf
7,00 ozf
0,001 N
0,1 gf
0,01 ozf
M6A1 tot A8
ZTS/ZTA-DPU-5N 5 N
500 gf
18 ozf
5,000 N
500,0 gf
18,00 ozf
0,001 N
0,1 gf
0,01 ozf
M6A1 tot A8
ZTS/ZTA-DPU-10N 10 N
1 kgf
2,2 lbf
10,00 N
1,000 kgf
2,200 lbf
0,01 N
0,001 kgf
0,001 lbf
M6A1 tot A8
ZTS/ZTA-DPU-20N 20 N
2 kgf
4,4 lbf
20,00 N
2,000 kgf
4,400 lbf
0,01 N
0,001 kgf
0,001 lbf
M6A1 tot A8
ZTS/ZTA-DPU-50N 50 N
5 kgf
11 lbf
50,00 N
5,000 kgf
11,00 lbf
0,01 N
0,001 kgf
0,01 lbf
M6A1 tot A8
ZTS/ZTA--DPU-100N 100 N
10 kgf
22 lbf
100,0 N
10,00 kgf
22,00 lbf
0,01 N
0,01 kgf
0,01 lbf
M6A1 tot A8
ZTS/ZTA-DPU-200N 200 N
20 kgf
44 lbf
200,0 N
20,00 kgf
44,00 lbf
0,01 N
0,01 kgf
0,01 lbf
M6S1 tot S8
ZTS/ZTA-DPU-500N 500 N
50 kgf
110 lbf
500,0 N
50,00 kgf
110,0 lbf
0,1 N
0,01 kgf
0,01 lbf
M6S1 tot S8
ZTS/ZTA-DPU-1000N 1000 N
100 kgf
220 lbf
1000 N
100,0 kgf
220,0 lbf
1 N
0,1 kgf
0,1 lbf
M10 B1 tot B8
ZTS/ZTA-DPU-2000N 2000 N
200 kgf
440 lbf
2000 N
200,0 kgf
440,0 lbf
1 N
0,1 kgf
0,1 lbf
M10 B1 tot B8
ZTS/ZTA-DPU-5000N 5000 N
500 kgf
1100 lbf
5000 N
500,0 kgf
1100 lbf
1 N
0,1 kgf
1 lbf
M10 B1 tot B8
ZTS/ZTA-DPU-10kN 10 kN
1000 kgf
2200 lbf
10,00 kN
1000 kgf
2200 lbf
1 N
1 kgf
1 lbf
N/A*Geen
ZTS/ZTA-DPU-20kN 20 kN
2000 kgf
4400 lbf
20,00 kN
2000 kgf
4400 lbf
1 N
1 kgf
1 lbf
N/A*Geen

Nu bestellen
Producten

Product
Prijs
Aantal
134417
ZTA-DPU-2N Digital Force Gauge with USB output
€ 1.157,00
134429
ZTA-5-DPU Digital Force Gauge with USB output
€ 1.260,00
134428
ZTA-10-DPU Digital Force Gauge with USB output
€ 1.260,00
134426
ZTA-DPU-50N Digital Force Gauge with USB output
€ 1.260,00
134427
ZTA-20-DPU Digital Force Gauge with USB output
€ 1.260,00
134425
ZTA-100-DPU Digital Force Gauge with USB output
€ 1.260,00
134424
ZTA-200-DPU Digital Force Gauge with USB output
€ 1.260,00
134423
ZTA-500-DPU Digital Force Gauge with USB output
€ 1.260,00
134422
ZTA-DPU-1000N Digital Force Gauge with USB output
€ 1.616,00
134421
ZTA-DPU-2000N Digital Force Gauge with USB output
€ 1.616,00
134419
ZTA-DPU-10kN Digital Force Gauge with USB output
€ 1.726,00
134420
ZTA-DPU-5000N Digital Force Gauge with USB output
€ 1.616,00
134418
ZTA-DPU-20kN Digitale krachtmeter met USB-uitgang
€ 2.533,00

Accessories

Product
Prijs
Aantal
131527
ISO-17025 ISO/IEC 17025 Long-form Certificate & Test Data
€ 250,00
131526
MOH-1 Handle for Mechanical Force Gauges FB/PS
€ 93,00
134387
CB-108 Analog Output Cable for ZTS & ZTA
€ 100,00
134388
CB-208 RS232 Serial Output Cable with Sub D 9 plug
€ 100,00
134389
CB-308 Digimatic SPC Cable for ZTS & ZTA
€ 100,00
134390
ZT-RL Software Force Recorder Software for ZTS & ZTA - Light Edition
€ 296,00
134391
ZT-RS Software Force Recorder Software for ZTS & ZTA - Standard Edition
€ 507,00
134392
ZT-RP Software Force Recorder Software for ZTA - ProEdition
€ 651,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1 - 3 dagen, Levertijd: 1 - 3 weken, speciale bestelling aanvraag
