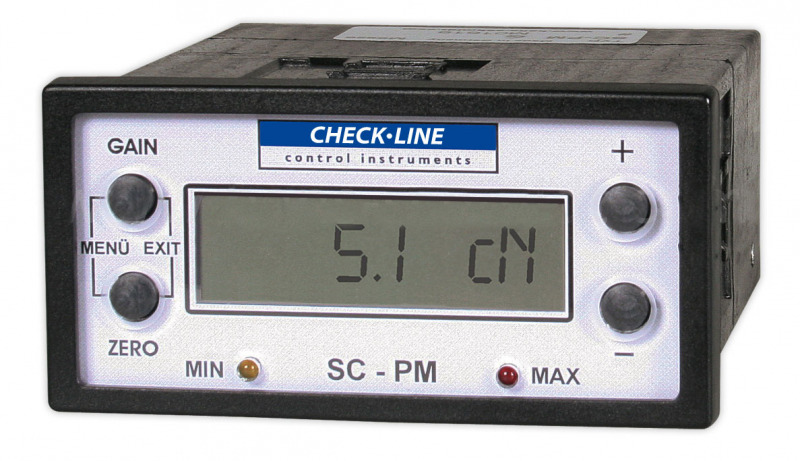

SC-PM Display Eenheid


Gemaakt in Duitsland

2 beschikbare modellen

Model Connectable Sensors Output signal
SC-PM Sensoren met meetversterker 0 - 10 V DC, Open Collector
SC-PMD Sensoren zonder meetversterker 0 - 10 V DC, Open Collector



Op het paneel gemonteerd digitaal display (1/8 Din-uitsparing), RS 232-uitgangssignaal, analoge uitgang en door de gebruiker ingestelde MIN- en MAX-alarmlimieten. Alle spanningssensoren serie TS en LTS met analoog uitgangssignaal 0 - 1 V kunnen worden aangesloten.



Op deze display-eenheid kunnen 3 verschillende kalibraties voor door de klant geleverd materiaal worden opgeslagen



Verkrijgbaar met digitale uitgang voor gegevensverwerking met pc



Achterkant van indicator: Klemmenstrook voor voeding, uitgangssignalen (RS 232, 0 - 10 V DC, Open Collector)


Kenmerken
  • Interfaces:
    Analoog: 0 - 10 V DC (standaard)
  • Aansluiting serie TS en LTS met analoge uitgang 0 - 1 V DC, optioneel serie zonder geïntegreerde versterker
  • Door gebruiker ingestelde limieten (Min en Max alarmen) met LED en Open Collector-uitgang voor externe signaaleenheid
  • Instelbare demping voor gemakkelijker aflezen als de spanning fluctueert
  • Op paneel gemonteerd digitaal display
  • Displayeenheid met Dotmatrix LCD-display, 12 mm hoog met achtergrondverlichting
  • Interfaces:
    Analoog: 0 - 10 V DC (standaard)
    Digitaal (optioneel): RS 232 of RS 422
    Stroom (optioneel): 4 - 20 mA (in plaats van 0 - 10 V DC-uitgang)
  • Aanpassen en opslaan van 3 verschillende materialen
  • Menu voor het configureren van het apparaat (alarmgrenzen, demping, eenheden, spanningsbereik, instelgrafiek)
  • Aanpassing voor aangesloten sensor (Nul en Gain)
  • CE-gecertificeerd met aangesloten sensor
Naam Uitgangssignaal
Standard
analog 0 - 10 V DC
open collector
Code A3
4 - 20 mA instead of 0 - 10 V DC
open collector
Code 232
digital RS-232
analog 0 - 10 V DC
open collector
Up to 100 readings can be transfered per second
Code 422
digital RS-422
analog 0 - 10 V DC
open collector
Up to 100 readings can be transfered per second
Klik op de foto voor meer informatie

Leveromvang
  • Displayeenheid met transportverpakking,
  • Gebruiksaanwijzing in het Engels of Duits,


Specificaties
DisplayDotmatrix LCD, 12 mm hoog met achtergrondverlichting
MeeteenhedencN, daN, g of kg selecteerbaar afhankelijk van bereik
Selecteerbare demping9 instelbare instellingen (elektronische demping, voortschrijdend gemiddelde)
Uitgangssignaalanaloog: 0 - 10 V DC /R (Laatste) ¡Ã 5k§Ù
digitaal (optie): RS 232 of RS 422 (19200, 8, N, 1), 100 metingen/s
stroom (optie): 4 - 20 mA in plaats van 0 - 10 V DC
Ingangssignaal0 - 1 V DC, optie mV
AlarmgrenzenProgrammeerbare MIN/MAX-limieten met LED
AlarmuitgangOpen Collector max. 30 V gelijkstroom, 10 mA
AanpassingOpslag voor 3 verschillende materialen (standaard afstelling + 2 door de klant geleverde materialen)
Stroomvoorziening15 - 24 VDC, 100 mA
Temperatuurbereik10 - 45° C
Lucht vochtigheid85% RV, max.
Afmetingen115 x 95 x 48 mm (LxBxH), montage-uitsparing 92 x 44 mm
Gewicht, netto (bruto)Ca. 300 g (ongeveer 1000 g)

Nu bestellen
Producten

Product
SC-PM Panel mount Display with 0-10 VDC output

SC-PMD Panel mount Display with DMS output

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar: 1-3 dagen , Levertijd: 1-3 weken , speciale bestelling, aanvraag
