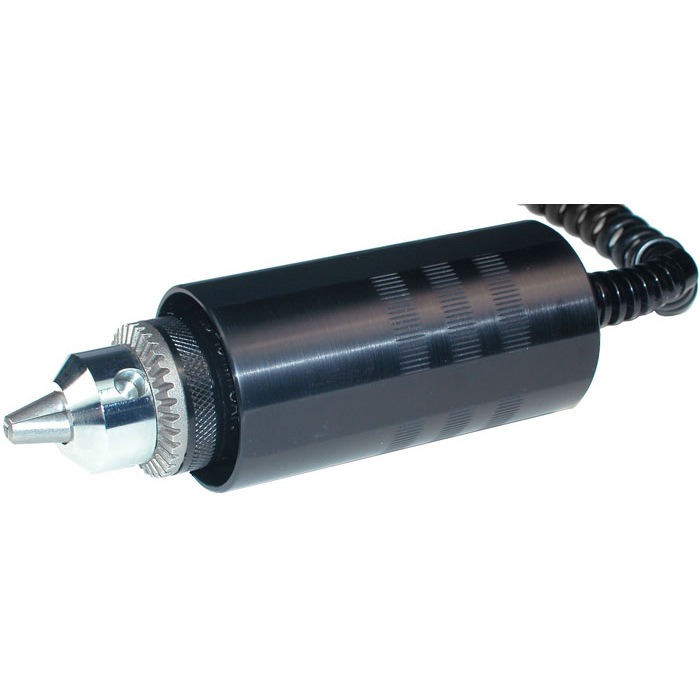

R50 Universele Torsie Sensor met Jacobs opname


Gemaakt in de Verenigde Staten van AmerikaDe universele torque-sensor uit de R50-serie meet links en rechtsom en met een capaciteitsbereik van 7 tot 1150 Ncm. De robuuste aluminium behuizing en de mogelijkheid om hem zowel draagbaar als, in combinatie met een torque-testbank, vast apparaat te gebruiken, maken de R50 torque-sensor geschikt voor een grote verscheidenheid aan toepassingen.

De R50 torque-sensor bevat een Jacobs-opname voor het meten van monsters met een diameter tot 12,7 mm (afhankelijk van de capaciteit) en is compatibel met de Series 7i, 5i en 3i torque indicatoren (afzonderlijk verkrijgbaar).

Dankzij de unieke Plug & Test-technologie kunnen sensoren eenvoudig worden uitgewisseld. De interne printplaat slaat de kalibratie en configuratie van de sensor op.

De R50 kan worden gebruikt in combinatie met een digitale indicator en een TSTM-DC gemotoriseerde torque-testbank om een ​​compleet torque-testsysteem te vormen.

We helpen u graag bij het vinden van de meest geschikte configuratie voor uw behoeften. Neem contact met ons op voor meer informatie.




Kenmerken
  • Te gebruiken met 7i, 5i en 3i serie digitale indicatoren
  • Robuuste aluminium behuizing
  • Unieke Plug & Test technologie connector bewaart alle kalibratie en configuratie gegevens
  • NIST-traceerbaar kalibratie certificaat
  • Meet van 7 Ncm tot 1150 Ncm

Plug & Test® Slimme Kracht & Torque Sensoren

Algemene informatie

Mark-10 M7I-, M5I- en M3I-indicatoren worden gebruikt in combinatie met Plug & Test®-sensoren en zijn daarom geschikt voor tal van vereisten voor kracht- en torque-metingen, van 1 N tot 50 kN (0,25 tot 10.000 lbF) kracht en van 7 Ncm tot 550 Nm koppel.

Plug & Test®-sensoren kunnen in de hand worden gebruikt of op een armatuur of testopstelling worden gemonteerd voor nauwkeurigere en herhaalbare testresultaten.

De sensoren zijn afzonderlijk gekalibreerd en daarom kunnen ze worden losgekoppeld van de ene indicator en worden aangesloten op een andere zonder dat een nieuwe kalibratie of configuratie nodig is, aangezien deze zijn is opgeslagen op de printplaat van de slimme connector.

Nauwkeurigheid

De systeemnauwkeurigheid wordt bepaald door de combinatie van indicator(meetinstrument) en sensor gecombineerd. Om de totale systeemnauwkeurigheid te bepalen wordt de nauwkeurigheidswaarde van de sensor opgeteld bij de waarde van de indicator.

Aangezien de verschillende modellen indicatoren verschillende nauwkeurigheidswaarden hebben, kan de totale systeemnauwkeurigheid variëren tussen de verschillende indicator/sensorcombinaties. Indicator M7I / M5I nauwkeurigheid ±0,1% van volledige schaal M3I nauwkeurigheid ±0,2% van volledige schaal.

Voorbeeld 1: Model MR01-100 sensor met Model M5I Indicator MR01-100 ±0,15% van volledige schaal + M5I ±0,1% van volledige schaal = Totaal ±0,25% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,25% x 500 N = 1,25 N

Voorbeeld 2: Model MR50-50Z sensor met Model M3I Indicator MR50-50Z ±0,35% van volledige schaal + M3I ±0,2% van volledige schaal = Totaal ±0,55% van volledige schaal Dit vertaalt zich in een vaste fout van maximaal tot: 0,55% x 50 Ncm = 0,275 Ncm

Omdat nauwkeurigheid wordt gedefinieerd als een percentage van de volledige schaal, is de vaste fout overal op de schaal mogelijk van 0 tot de maximale capaciteit. Als zodanig vertegenwoordigt deze waarde een steeds grotere fout als percentage van de aflezing aan de onderkant van de schaal. Het wordt daarom aanbevolen een sensor te kiezen met een capaciteit die zo dicht mogelijk bij de verwachte belasting ligt. De resolutie kan voor sommige sensoren verschillen, afhankelijk van of een M7I-, M5I- of M3I-indicator wordt gebruikt. Een krachtsensor uit de R01-serie geeft bijvoorbeeld een fijnere resolutie weer wanneer deze is aangesloten op een M5I-indicator dan wanneer deze is aangesloten op een M3I-indicator.


Video


Capaciteit x Resolutie met Model 7i en 5i Indicators
ModelNmNcmNmmkgFmmgFcmlbFftozFinlbFin
MR50-10Z-7 x 0,00570 x 0,057 x 0,005700 x 0,5-10 x 0,005-
MR50-20Z-14 x 0,01140 x 0,114 x 0,011400 x 1-20 x 0,01-
MR50-50Z-35 x 0,02350 x 0,236 x 0,023600 x 2-50 x 0,02-
MR50-121,35 x 0,001135 x 0,1---1 x 0,0005192 x 0,112 x 0.005
MR50-505,7 x 0,005570 x 0,5---4 x 0,002800 x 0,550 x 0.02
MR50-10011,5 x 0,011150 x 1---8 x 0,0051600 x 1100 x 0.05

Capaciteit x Resolutie met Model 3i Indicators
ModelNcmkgFmmozFinlbFin
MR50-10Z7 x 0.0057 x 0.00510 x 0,01-
MR50-20Z14 x 0,0114 x 0,0120 x 0,02-
MR50-50Z36 x 0,0536 x 0,0550 x 0,05-
MR50-12135 x 0,1-192 x 0,212 x 0,01
MR50-50570 x 0,5-800 x 150 x 0,05
MR50-1001150 x 1-1600 x 2100 x 0,1

Afmetingen
Afmetingen-R50 SERIES


Accessoires

AC1007 Tafelbevestiging voor R50 Torsie Sensor


  • Tafelbevestiging voor R50 Torsie Sensor

Meer details

AC1007 Tafelbevestiging voor R50 Torsie Sensor 126118

Categorie Draaimomentmeter accessoires


Checkline Europe heeft een compleet assortiment grepen en hulpstukken en attachments die zijn ontworpen voor gebruik met onze Momentmeters en Draaimoment testers.

Meer details

Categorie  Draaimomentmeter accessoires 0

Cic-Torque Torsie Instrumenten Kalibratie


  • Zeer korte doorlooptijd
  • Mogelijkheid tot justeren en reparatie
  • Gemakkelijk inplannen van de kalibratie

Meer details

Cic-Torque Torsie Instrumenten Kalibratie 127043

Specificaties
Nauwkeurigheid± 0,35% van volledige schaal + indicator
Gewichtvanaf 0,6 kg
Verzend gewicht1,4 kg
Garantie3 jaar
