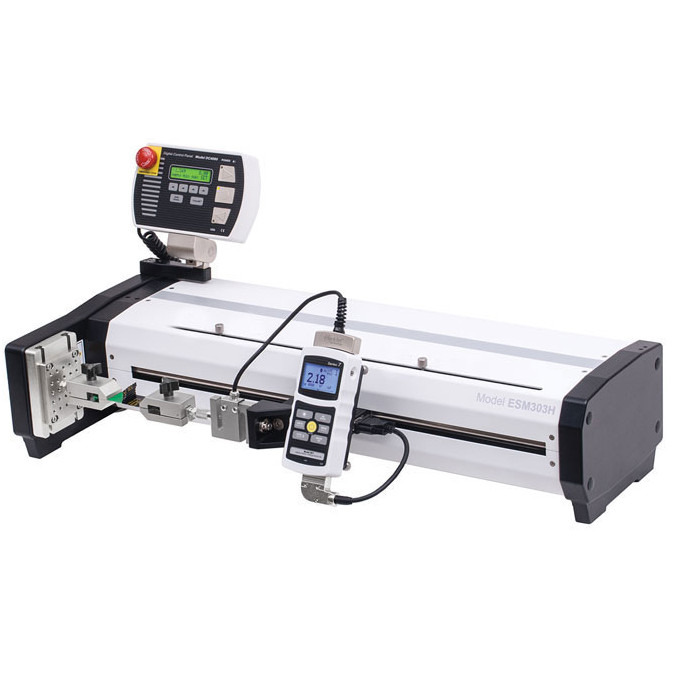

ESM303H Configureerbare horizontale spannings- en compressietestbank


De ESM303H is een configureerbare horizontale testbank voor trek- en drukkrachtmetingen tot 1,5 kN. Het robuuste ontwerp maakt hem perfect geschikt voor toepassingen in laboratorium- en productieomgevingen.

Deze horizontale testopstelling is tevens uitgerust met FollowMe™-technologie, waarmee de kruiskop fijn kan worden gepositioneerd en het testobject met de hand kan worden uitgelijnd om het weergaveapparaat of het meetapparaat in de gewenste positie te brengen. Typische toepassingen zijn breuktests, testen van cycli, testen van belastingslimieten, constante kracht- en rektests, trektests en compressietests. Een gebruiksvriendelijk menu maakt een eenvoudige configuratie van de testsnelheid, kracht en belastingslimieten mogelijk, evenals de instelling van cycli, voorbelasting en vele andere functies. Deze instellingen kunnen worden beveiligd met een wachtwoord.

De ESM303H heeft geheugen voor maximaal 50 profielen om een ​​reeks testprocedures op te kunnen roepen. Als de rijweg van de ESM303H niet voldoende is voor een toepassing, kan de rijweg worden verlengd met een kolomverlenging. Deze modulariteit strekt zich dan ook uit tot de besturingsfuncties. Individuele functies zoals wegmeting, cycli, constante kracht enz. kunnen ofwel vanaf het begin worden geactiveerd of achteraf worden geactiveerd met behulp van een activeringscode. Dit à-la-carteplatform maakt een aangepaste configuratie mogelijk om te voldoen aan zowel de toepassingsbehoeften als de budgetvereisten.

Kracht- en verplaatsingsmeetgegevens kunnen rechtstreeks naar een pc worden overgebracht met de MESUR™ gauge Plus-software. Met dit laatste kunnen grafische gegevensevaluaties en rapporten voor gegevensanalyse worden gemaakt. Verder is er de mogelijkheid van een volledige besturing van de ESM303H-testbank via de pc, door middel van een individueel geschreven programma dat wordt ondersteund door ASCII-communicatie.


Kenmerken
  • Compacte voet, geschikt voor overvolle werkbanken
  • Selecteerbare snelheidsinstelling
  • Eindschakelaars rechts en links
  • Verstelbaar, verwijderbaar bedieningspaneel kan aan het linker- of rechteruiteinde van het frame worden gemonteerd
  • Wachtwoordbeveiliging van testparameters
  • Aangedreven door stappenmotor, voor een soepele en stille werking zonder snelheidsvariatie onder belasting
  • USB-uitgang van kracht of kracht versus reizen
  • Ergonomisch ontwerp, met slim, schoon kabelbeheer
  • Geïntegreerde elektronica, eenvoudig te verwijderen en te vervoeren voor onderhoud
  • Verstelbare montageplaat met T-gleufvoet

Optionele Functies
Functie Onderdeel No. Beschrijving Vereisten
FollowMe AF008 Kruiskop beweging reageert op handmatig duwen tegen of trekken aan de krachtmeter of weegcel. Door meer kracht uit te oefenen, wordt de snelheid verhoogd. Ideaal voor snelle opstelling en positionering. Serie 7 of 5 meter of indicator met laadcel.
09-1214 interface kabel
Bewegingsindicatie AF009 Beweging wordt aangegeven op het display via een USB uitgang. Een interne schaalverdeling met Renishaw technologie garandeert een significant hogere nauwkeurigheid dan conventionele ontwerpen. Speling en niet-lineariteit worden vrijwel volledig geëlimineerd. Installatie van hardware op de werkplaats.
Als gegevensoverdracht op een PC vereist is, voeg 09-1214 en 09-1158 kabels en een Serie 7 of 5 meter of indicator met laadcel toe.
Computer Bediening AF010 De ESM303 kan volledig via een PC aangestuurd worden door middel van een speciaal ontworpen programma dat ASCII communicatie ondersteunt. Ook kan de trekbank via een PC bediend worden met behulp van de Chatillon TCD set en Nexygen TCD software (niet verkrijgbaar via Checkline). Serie 5 of 7 krachtmeter
AF009 bewegingsindicatie
AF011 programmeerbare bewegingspunten
09-1214 interface kabel
09-1158 USB output kabel
Programmeerbare Bewegingsgrenzen AF011 De ESM303 kan stoppen bij of bewegen tussen de programmeerbare kleinste en grootste bewegingsafstanden. AF009 bewegingsindicatie optie
Bescherming tegen Overbelasting AF012 Beschermt een krachtmeter of krachtsensor tegen overbelasting. De gebruiker stelt het gewenste belastingspercentage van de volledige schaal van de meter in. Het aanpasbare analoge uitgangsvoltage maakt het mogelijk dat de ESM303 kan werken met vrijwel iedere krachtmeter met een analoge uitgang. Serie 7 of 5 meter of indicator met laadcel
09-1214 interface kabel
Automatische Terugkeer AF013 De kop beweegt naar een eindschakelaar, kracht, of bewegingspositie, stopt en keert vervolgens met volle snelheid om naar de andere eindschakelaar, kracht, of bewegingspositie. Bij terugkeer na een krachtpunt: Serie 7 of 5 meter of indicator met laadcel, en 09-1214 interface kabel
Bij terugkeer na een bewegingspositie: AF011 programmeerbare bewegingslimieten
Bij terugkeer na een stop: AF019 stop detectie optie en 09-1214 interface kabel
Heen en weer bewegen/ Interval tijd AF014 Zelfde als automatische terugkeer, maar met de mogelijkheid om tot 100.000 bewegingen te programmeren. Programmeerbare interval tijd voor boven- en ondergrenzen (onafhankelijk in te stellen) kan tot 10.000 seconden worden ingesteld. Zelfde als automatische terugkeer, met dezelfde snelheid in iedere richting. Voeg AF016 toe voor onafhankelijke stijg- en daalsnelheden.
Onafhankelijke Snelheden Omhoog en Omlaag AF016 Configureerbare snelheden voor bewegingen omhoog en omlaag. -
Lage Snelheid Extensie AF017 Breidt het snelheidsbereik naar beneden uit tot 0,5 mm/ min. -
Hoge Snelheid Extensie AF018 Breidt het snelheidsbereik naar boven uit tot 1.100 mm/ min. -
Stop Detectie¹ AF019 Kruiskop stopt bij een directe daling in kracht. Programmeerbaar percentage van piekkracht. Serie 7 of 5 meter of indicator met laadcel
09-1214 interface kabel
Behoud Laadkracht¹ AF020 Pas dynamisch de positie van de kruiskop aan om een ingestelde laadkracht te behouden voor een niet-ingestelde of ingestelde tijdsduur. Serie 7 of 5 meter of indicator met laadcel
Gebruik bij het instellen van een tijdsduur AF014 heen en weer bewegen/ interval tijd
09-1214 interface kabel
Voorbelasting/ Sample Touch AF021 Stopt de kruiskop en/ of zet het bewegingsdisplay terug op nul bij een initiële voorbelasting. Dit is handig bij trek, compressie, veer, rek, en andere applicaties. Voorbelasting is instelbaar als percentage van de krachtmeter's/ laadcel's volledige schaal. Drie modi: (1) stop, (2) stop en op nul, en (3) op nul zonder te stoppen. AF009 bewegingsindicatie
Serie 7 of 5 meter of indicator met laadcel
09-1214 interface kabel
Profielen¹ AF022 Sla sets testparameters op en hergebruik ze, zoals snelheden, bewegingslimieten, voorbelastingen, etc. Tot 50 profielen kunnen opgeslagen worden. -
Pakket met Alle Opties AFCOMP Bevat alle bovengenoemde functies, plus 09-1214 interface kabel en 09-1158 USB kabel. Een Serie 7 of 5 meter of indicator met laadcel is vereist.

Specificaties
Belastingscapaciteit: 1,5 kN tot 24 in/min (610 mm/min)
1 kN >24 in/min (610 mm/min)
Maximale Meetruimte: 457 mm
Snelheid Bereik: Standaard: 13 - 330 mm/min
Optioneel: 0,5 - 1,100 mm/min
Nauwkeurigheid Snelheidsinstelling: ±0,2% van instelling
Snelheidsvariatie met Belasting: ±0% (stappenmotor aangedreven)
Bewegingsnauwkeurigheid: ±0,05 mm per 250 mm
Bewegingsresolutie: 0,02 mm
Herhaalbaarheid Limietschakelaar: 0,03 mm
Voeding: Universele ingang 80-240 VAC, 50/60 Hz
Gewicht: 28,4 kg
Garantie: 3 jaar (zie individuele verklaring voor meer details)

Downloads

Afmetingen
Afmetingen ESM303H


Leveromvang

De ESM303H testbank wordt geleverd zoals afgebeeld, inclusief de volgende accessoires:

  • 1 G1024 verlengstang 2" (5,08 cm)
  • 1 G1028 kleine haak
  • 1 G1038 middelste haak
  • 1 G1039 koppeling, nr. 10-32F/F.
  • 1 G1009 compressieplaat, 2" (5,08 cm) diameter
  • 2 G1030 schroefdraadadapters, 5/16-18M tot # 10-32F
  • 1 G1067 schroefdraadadapter, 1 / 2-20 tot # 10-32F
  • 1 G1069 schroefdraadadapter, 5/16-18F naar 1/4-28M
  • 3 # 10-32 noppen met zeskantmoeren
  • 4 kartelschroef voor display
  • 2 kartelschroef voor eindschakelaar
  • 1 inbussleutel set
  • 1 bedieningspaneel
  • 1 montagebeugel en hardware voor het bedieningspaneel
  • 1 netsnoer
  • 1 bron-cd


Gerelateerde Producten

Series 5I Geavanceerde Kracht / Torsie Indicator


  • Uitwisselbare kracht en torsie sensoren via Plug & Test technologie
  • USB, RS-232, Mitutoyo en analoge uitgangen

Meer details

Series 5I Geavanceerde Kracht / Torsie Indicator

Series 7I Geavanceerde Kracht/Torsie Meter


  • Verwisselbare kracht- en torsiesensors door Plug & Test technologie (sensors apart verkrijgbaar)
  • Continue gegevensopslag tot 5.000 gegevens, bij een snelheid van tot 14.000 Hz, te downloaden naar een PC
  • 5 meeteenheden, plus frictiecoëfficient en door gebruiker geselecteerde eenheid met aanpasbare naam
  • Hoge bemonsteringssnelheid tot 14.000 Hz

Meer details

Series 7I Geavanceerde Kracht/Torsie Meter

ESM303 Gemotoriseerde Teststand met PC besturing


  • Motorisch aangedreven, soepel en eenvoudig gebruik zonder snelheidsvariatie onder belasting

Meer details

ESM303 Gemotoriseerde Teststand met PC besturing

ESM1500 Gemotoriseerde Trekbank met Hoge Capaciteit


  • Wachtwoord beveiliging van instellingen
  • Verstelbare, verwijderbare controller met intuïtieve menunavigatie
  • USB data output: kracht vs. tijd of kracht vs. afstand

Meer details

ESM1500 Gemotoriseerde Trekbank met Hoge Capaciteit

MESURgauge Mesurgauge Load & Travel Analyse Software


  • Real-time weergave van data in tabel en grafische vorm; belasting vs. tijd of belasting vs. afstand
  • Verzendt gegevens van een kracht- of torsietester en afstand display naar een PC voor verdere analyse

Meer details

MESURgauge Mesurgauge Load & Travel Analyse Software

Nu bestellen
Product

Product
Prijs
Aantal
ESM303HE - Horizontale gemotoriseerde teststand
€ 4.034,00

Accessories

Product
Prijs
Aantal
AC1094-1 Enkele kolomverlenging voor ESM303 - 150 mm
€ 478,00
AC1094-2 Enkele kolomverlenging voor ESM303 - 300 mm
€ 663,00
AC1094-3 Enkele kolomverlenging voor ESM303 - 600 mm
€ 837,00
09-1252 Multi-function cable, Series 7/5 to ESM303H
€ 153,00
09-1158 - USB cable, type B to A
€ 35,00
AC1064 Load cell mounting hardware kit for ESM303
€ 63,00
AF008 - FollowMe™
€ 289,00
AF009 - Travel measurement
€ 1.062,00
AF010 - PC control
€ 1.062,00
AF011 - Travel limits
€ 289,00
AF012 - Overload protection
€ 289,00
AF013 - Auto return
€ 204,00
AF014 - Cycling
€ 289,00
AF016 - Independent up/down Speeds
€ 172,00
AF017 - Low speed range extension
€ 204,00
AF018 - High speed range extension
€ 204,00
AF019 - Break detection
€ 215,00
AF020 - Load holding
€ 460,00
AF021 - Preload / Sample Touch
€ 289,00
AF022 - Profiles
€ 577,00
AFCOMP-H - Complete options package for ESM303H
€ 4.157,00
Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
