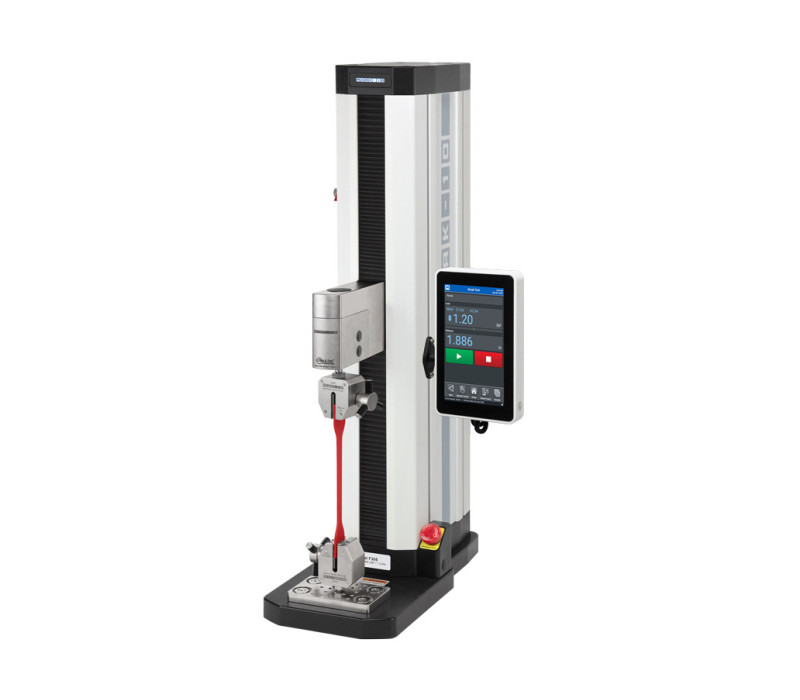

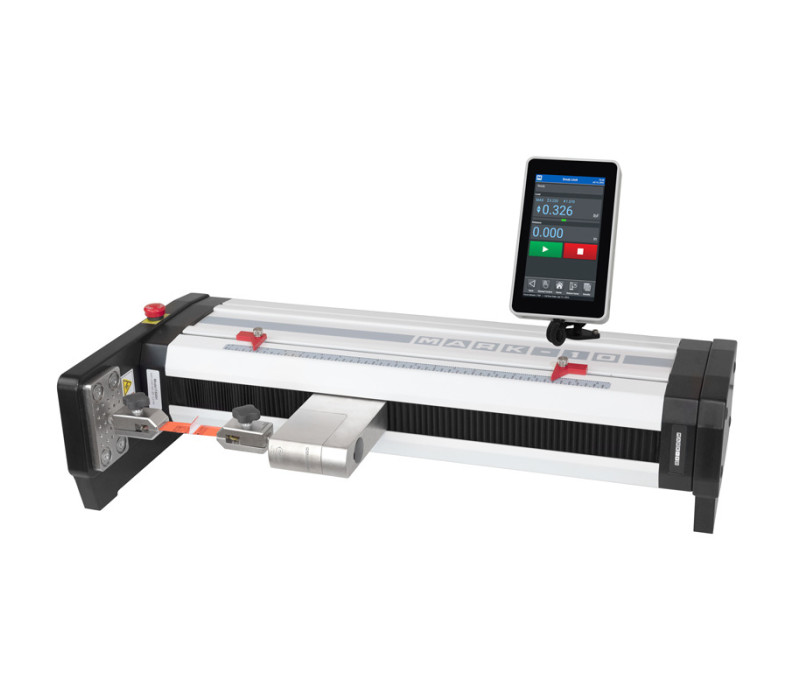

Series-F + EasyMesur F105 / F305 / F505 / F505H Series F test frames met EasyMESUR® F105 / F305 / F505 / F505H

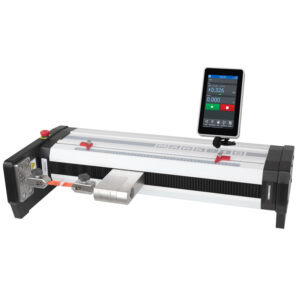

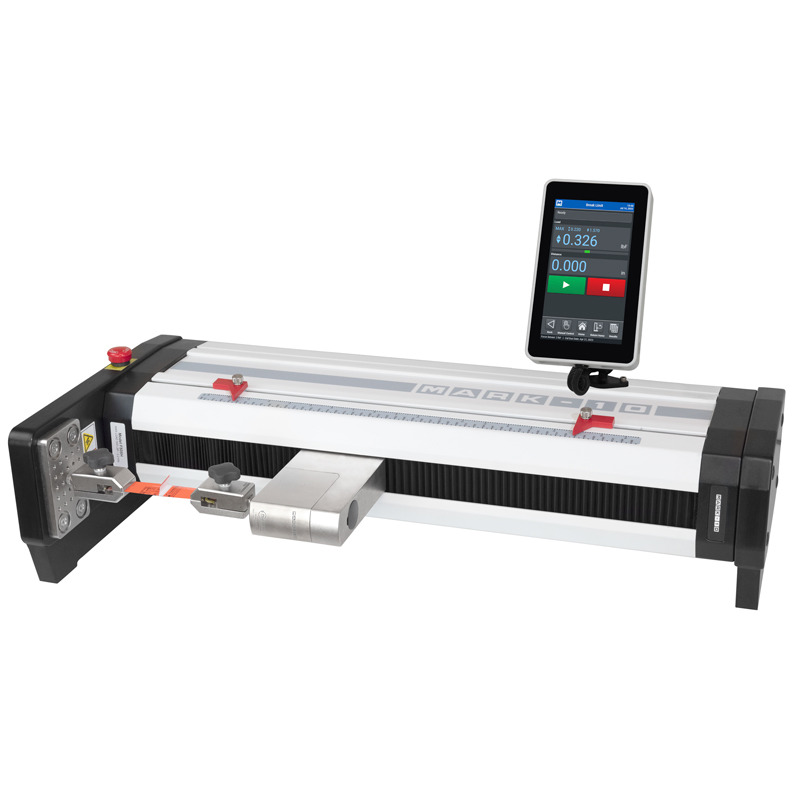

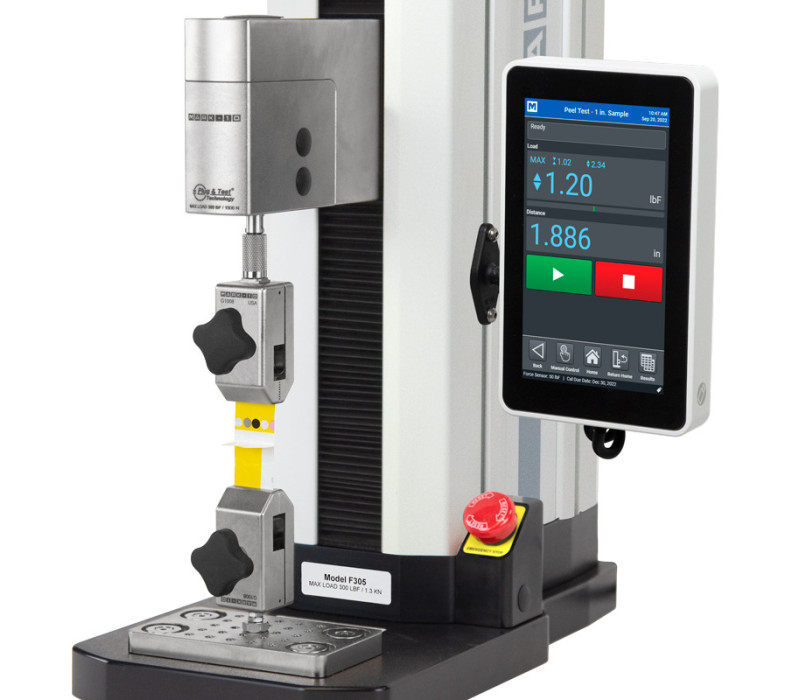

F305-EM-testframe met FS05 loadcel geconfigureerd voor een verticale afpeltest met twee G1008 film- en papiergrepen.

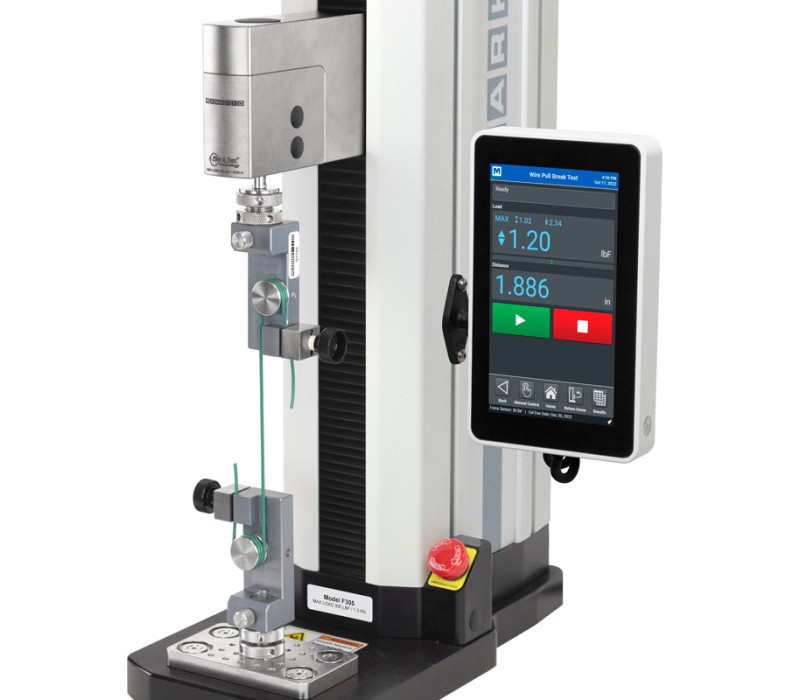

F305-EM-testframe met FS05 loadcel geconfigureerd voor een verticale trektest met twee G1103 draad-/touwgrepen.

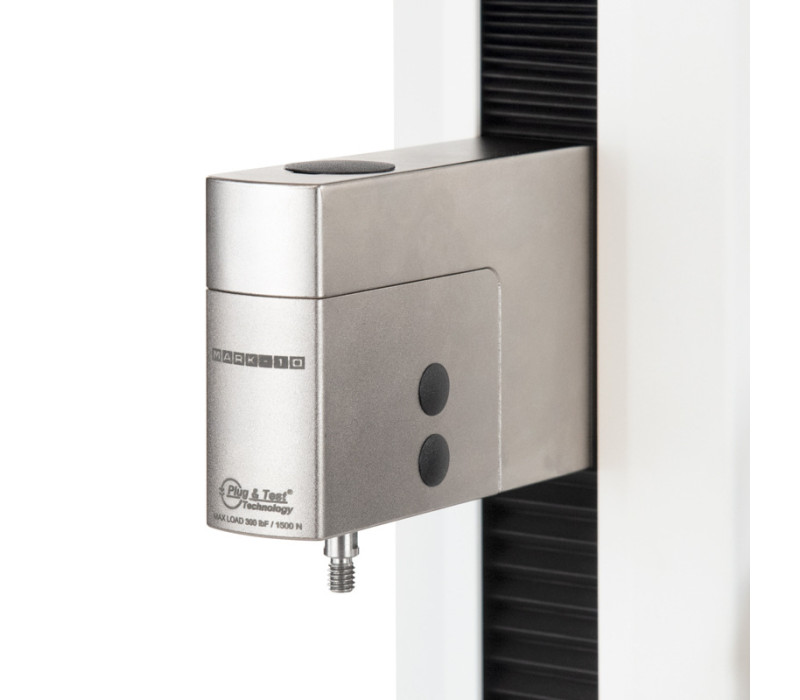

FS05 Krachtsensor gemonteerd op de meetkop van een Serie F-kracht-meetbank

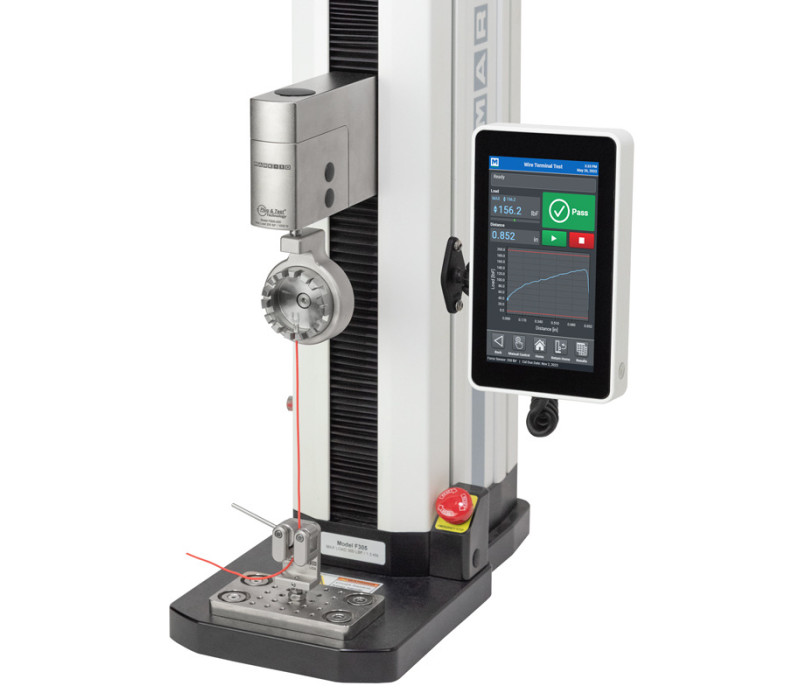

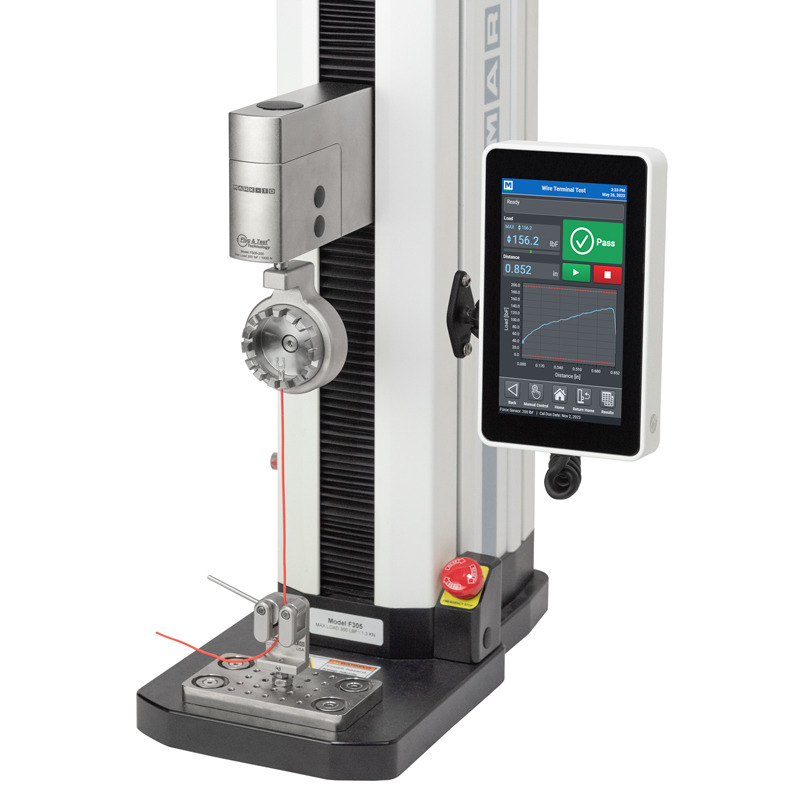

F305-EM trekkrachttester met FS05 loadcel met een G1076 draadklemgreep en een G1002 dubbele rolgreep
F505H-EM testframe met FS05 loadcel uitgerust met twee G1008-bevestigingen voor een afpeltest

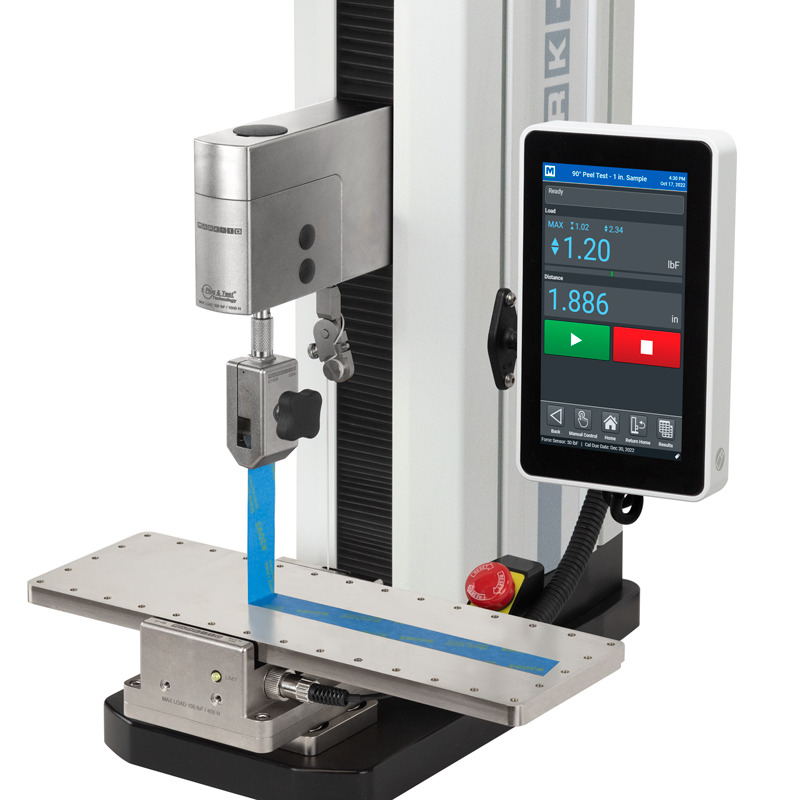

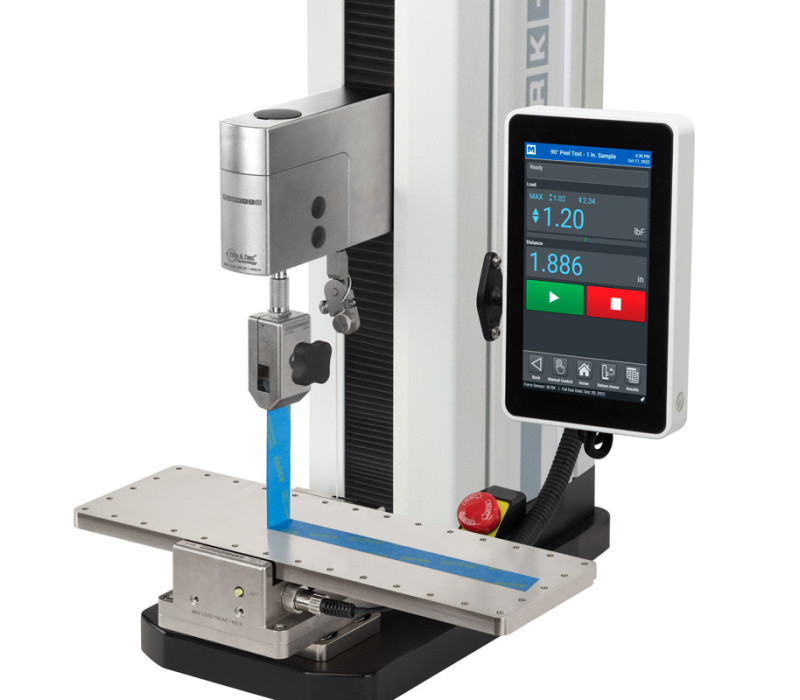

F305-EM in een opstelling voor een 90°-peltest met behulp van de G1109-armatuur

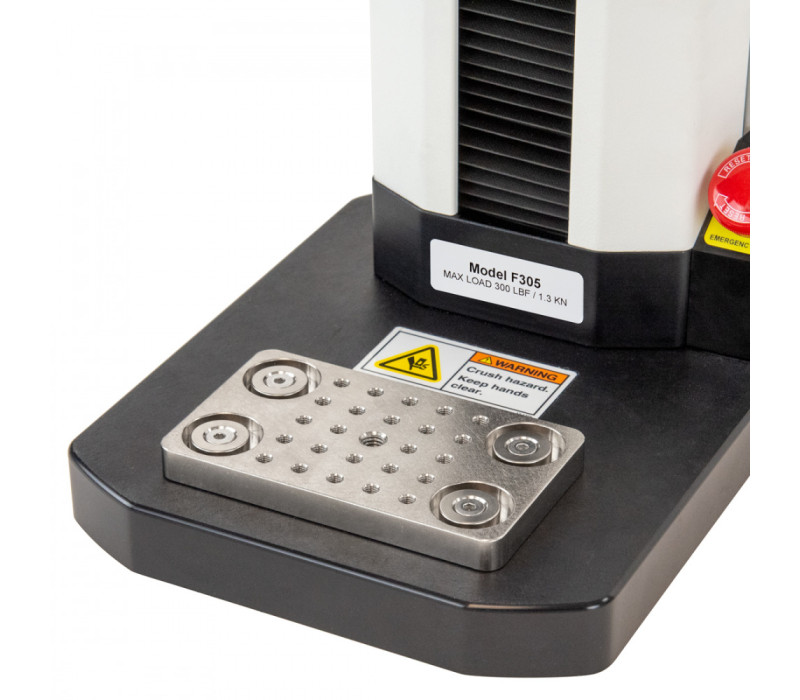

F-Series grondplaat met matrix van schroefdraadgaten om monsters, adapters, grepen en/of armaturen op vast te zetten

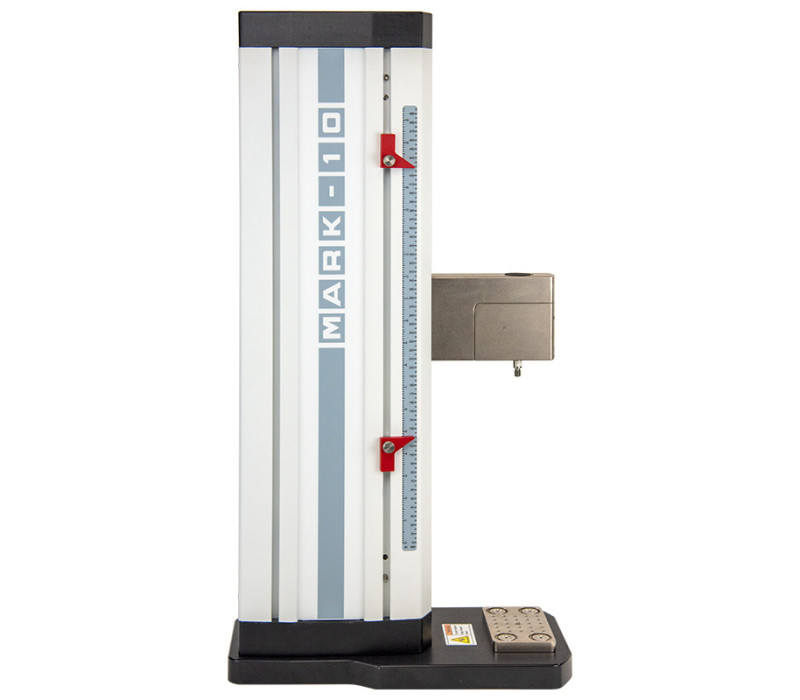

F305-EM zijaanzicht toont mechanische eindschakelaars voor het instellen van limieten
De F105-EM, F305-EM, F505-EM, en F505H-EM advanced test frames worden geleverd met de volgende accessories:
- Controle panel, bevestigingsbeugel, en hardware
- #10-32M medium haak
- 5/16-18M grote haak
- #10-32F 2” diameter compressie plaat
- #10-32 F/F coupler
- Adapter, 5/16-18M naar #10-32F
- Setschroef, #10-32 x 3/4”
- Zeskant moer, #10-32
- Voeding snoer
- Inbus sleutelset

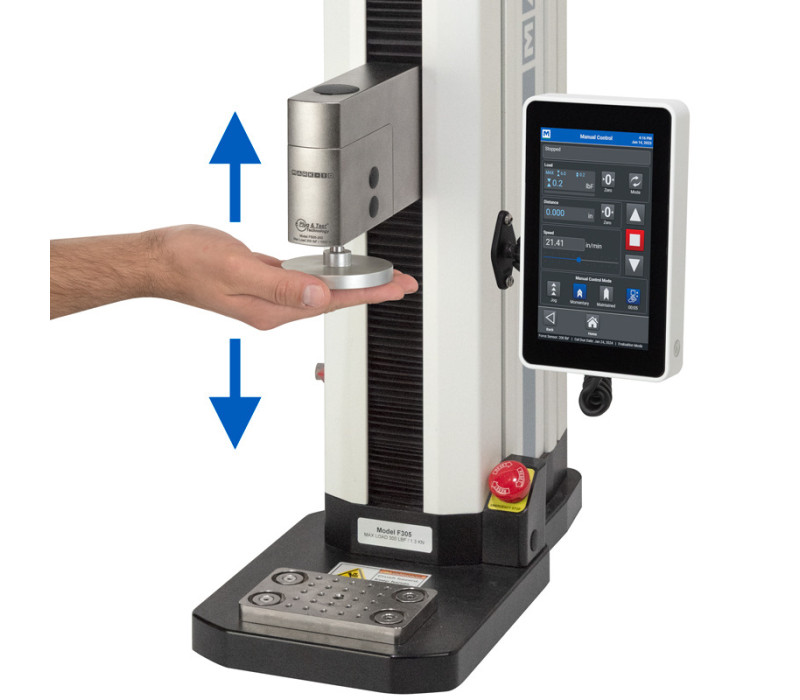

Het 7 inch controlepaneel van het EasyMESUR® systeem stuurt niet alleen het systeem aan. Het bevat een wizzard om testen op te zetten, controleert de uitvoering, verwerkt data en produceert rapportages.
Ook bevat het 2 USB-C aansluitingen.
 |
 |
Controle paneel featuresHet 7-inch tablet ondersteunt 2 USB-C-poorten voor aansluiting op pc en externe flashdrive. |
Standaard schermBekijk kracht en afstand waarden met duidelijke, eenvoudige bediening componenten. |
 |
|
Grafiek schermBekijk een grafiek met kracht vs afstand of tijd, met goed/fout status. |
Resultaten schermBekijk de resultaten van iedere test run, met corresponderende statistieken voor the resultaten. |
 |

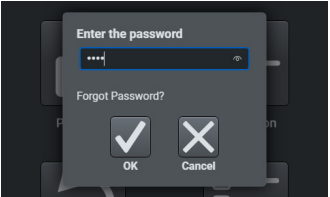

Beveiligde gebruikerstoegangBeheer gebruikerstoegang tot gevoelige gebieden als test configuratie en kalibratie via een wachtwoord.. |
 |
Rigide en precies ontwerpZeer rigide frames geproduceerd met specifiek ontworpen extrusie profielen, ontwikkeld voor extreme stijfheid. Fabriekscompensatie van testframes en krachtsensoren zorgen voor een positienauwkeurigheid van ± 0,15 mm / 0,006 inch onder elke belasting en op elke positie. Stappenmotoren en controllers drijven een kogelomloopspindel en lineaire geleiding aan voor een soepele, stille werking, met vrijwel geen snelheidsvariatie onder belasting. |
 |

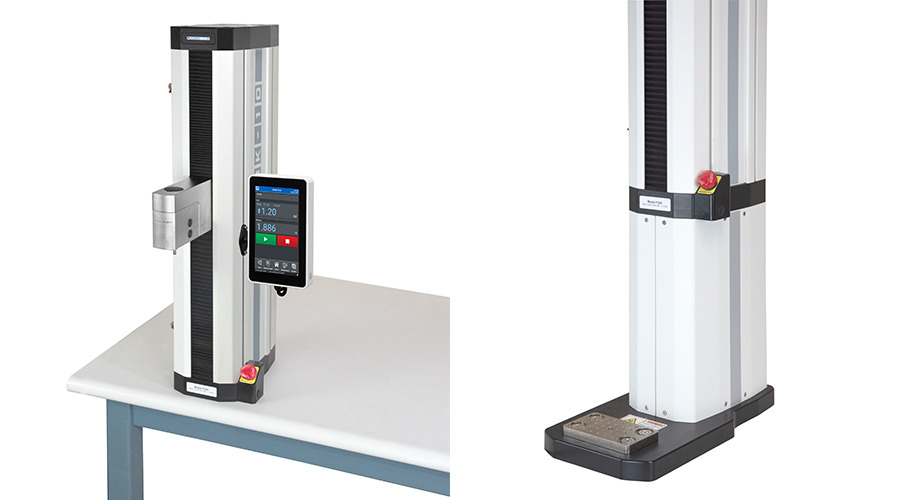

Modulaire opbouwDe basis van het framevoeten kan worden verwijderd om kolomverlengingen en alternatieve montageconfiguraties mogelijk te maken. De meeste elektronica is ondergebracht in een op zichzelf staande behuizing, gemakkelijk toegankelijk voor onderhoud en indien nodig te vervangen. Geïntegreerde T-gleuven langs de kolom bieden plaats aan add-ons. |
 |
Limiet schakelaarsSolid-state boven- en onder-limietschakelaars kunnen worden gebruikt als testlimieten of om over-travel te voorkomen. Een inch-mm liniaal helpt bij het plaatsen van schakelaars. |
 |

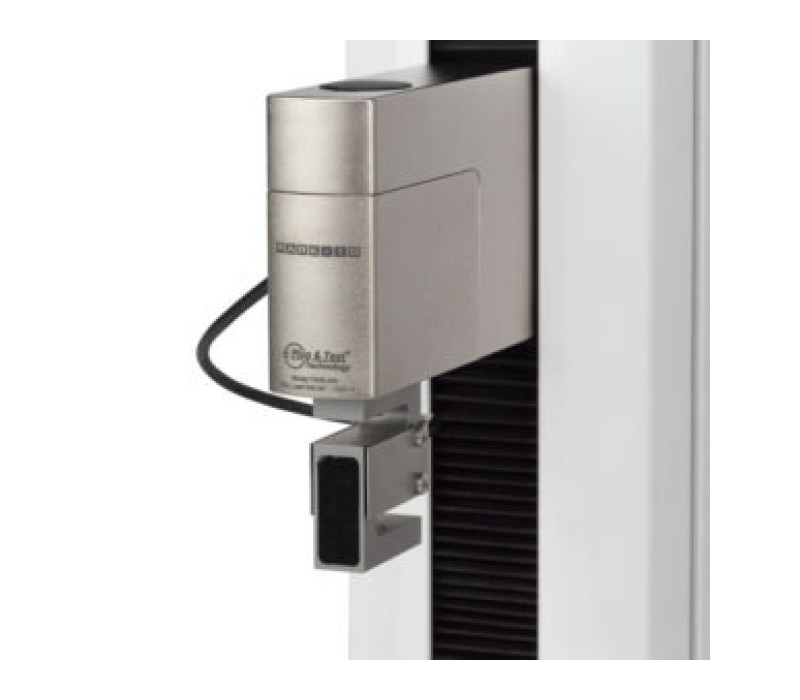

Naadloze load sensor interfaceSerie FS05 slimme krachtsensoren worden rechtstreeks op de traverse van de modellen F105, F305, F505 en F505H gemonteerd, zonder aansluitkabels. Het beschikbare bereik loopt van 0,5 N tot 2,5 kN [0,12 tot 500 lbF]. Met een nauwkeurigheid tot ±0,1% van volledige schaal. Serie FS06 S-vormige krachtsensoren worden gemonteerd op modellen F105, F305, F505 en F505H, aanbevolen bij gebruik van zware en omvangrijke grepen. Bereik beschikbaar van 250 N tot 2,5 kN [50 tot 500 lbF]. |
 |

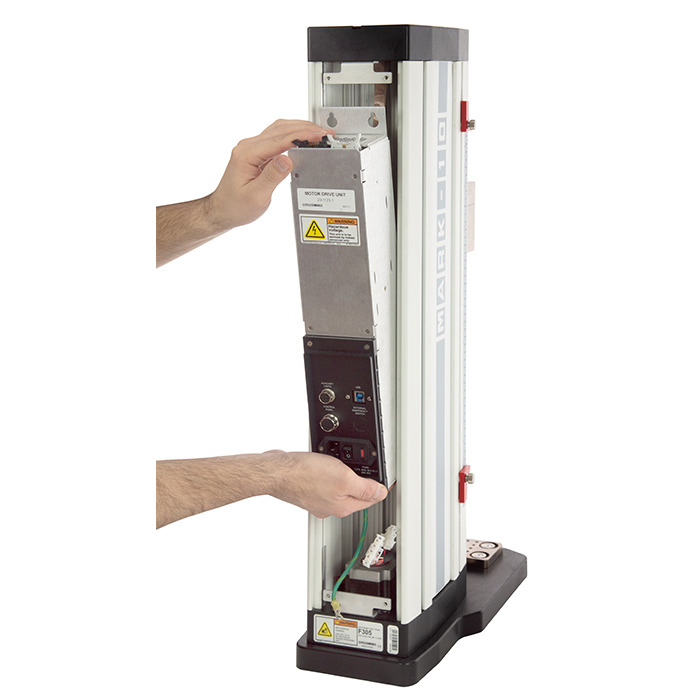

Onderhoudsvriendelijke elektronicaDe meeste elektronica is ondergebracht in een geïntegreerde module, eenvoudig te vervangen zonder speciaal gereedschap of processen. |

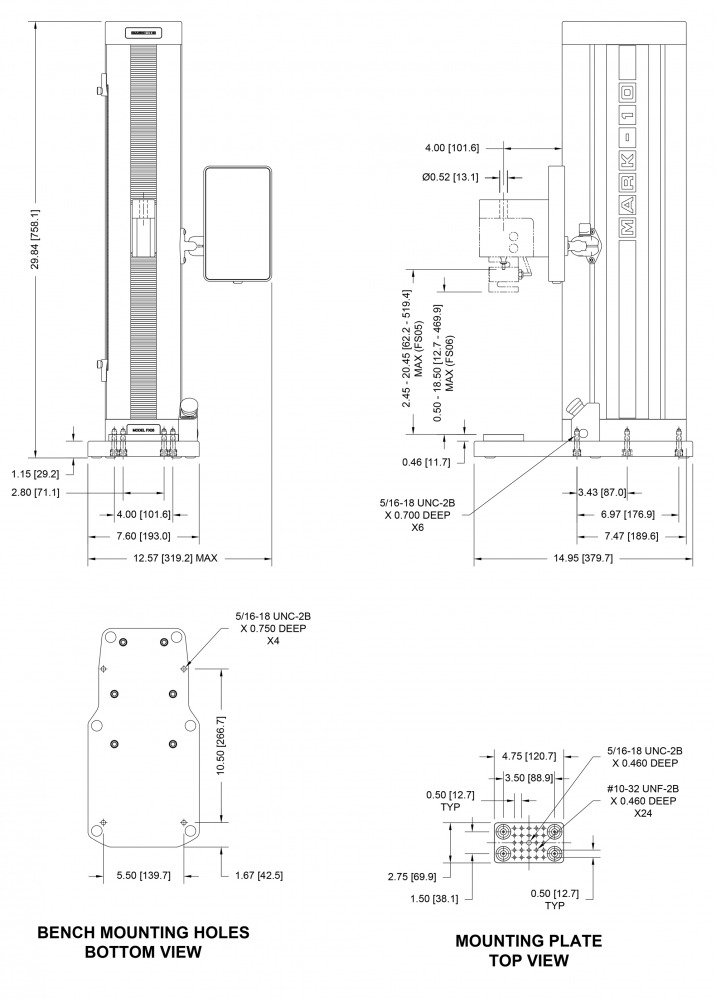

Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.
Alle afmetingen worden in inch aangegeven met de metrische maten in [mm] er achter.
Plug & Test® sensors voor Series-F
De lage load range van de Series-F werkt met een eigen versie van de Plug & Test®-sensoren. Beschikbaar zijn de FS05 en de FS06 series. Voor de hoge load range is de Series R07 welke met standaard Plug & Test® aansluiting werkt. Ze worden allemaal gebruikt voor compressie- en trektesten en gebruiken de besturingssystemen van de testbanken. De FS05 is verkrijgbaar in een capaciteitsbereik van 0,5 tot 2,5 kN en kan direct worden aangesloten op de F105, F305 en F505 (H) testbanken. De FS06 werkt met dezelfde aansluiting en is verkrijgbaar in een capaciteitsbereik van 250 N tot 2,5 kN. Bij gebruik op de F755- en F1505-serie is een extra adapter, AC1083, vereist.
PTAF adapter
De PTAF-connector is een adapter die kan worden gebruikt om spanningsmeter-loadcellen van derden, kracht- en koppelsensoren aan te sluiten op de Series-F-testbanken. Het kan rechtstreeks worden aangesloten op de F105-, F305- en F505-reeks en via een extra adapter, AC1083, op de F755- en F1505-reeks, de M5I- en de M7I-indicatoren. Sensorcapaciteit en resolutie kunnen worden geconfigureerd via een bijgeleverd softwarehulpprogramma, dat een bibliotheek bevat met gemeenschappelijke krachtcapaciteiten van 0,5 N tot 4.000 kN, en koppelcapaciteiten van 7 Ncm tot 57.000 Nm. Wanneer een identificatienummer is geconfigureerd, wordt dit weergegeven bij het opstarten van de hardware of op het display van de testbank.
 |
 |
|
Door de printplaat en zijdeksel te verwijderen kan de externe sensor |
Voer de kabel door de zijdeksel en de adapter en sluit ze aan op de terminals. |
 |
 |
|
Monteer de printplaat en zijdeksel. |
De sensor kan nu worden geconfigureerd met behulp van de configuratiesoftware |
