CTM Draagbare Kabelspanningsmeter


The CTM Draagbare Kabelspanningsmeter is niet meer leverbaar en is vervangen door CTM2.
Klik hier om de CTM2 te bekijken.


2 Modellen
CTM-2000
- 10 kN / 1000 kg
CTM-10000 - 45 kN / 4500 kg
Maximale Kabel Diameter - 25,4mm

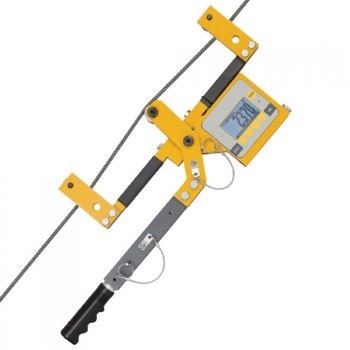

De Checkline CTM Digitale kabelspanningsmeter meet snel en gemakkelijk de spanning in kabelbarrieres, tuikabels en bovenleidingen. Het meten van kabelspanning met deze meter gaat in enkele seconden. Die digitale meetcel is zeer nauwkeurig en geschikt voor metingen zonder correctie-tabellen.

De Snelste Kabelspanningsmeter
De CTM kan op een kabel geplaatst worden, de spanning meten en verwijderd worden binnen vijf seconden! Er zijn geen complexe tabellen om de spanning op te zoeken of conversie tabellen om de spanning te berekenen. De gebruiker kan gemakkelijk kiezen tussen 15 verschillende kabel maten en types welke zijn opgeslagen in het geheugen van de CTM. De Check-Tensioning modus geeft de huidige en gewenste spanning grafisch weer voor extreem snel instellen van de spanning. Zelfs de zeldzame batterijwissels zijn snel.

Breed inzetbaar
De CTM kan gebruikt worden in vele sectoren om een juiste spanning te garanderen. Toepassingen omvatten toren en mast kabels, voorgespannen kabelbarrieres, bruggen, liften, lieren, spanbeton, luchtvaart kabels, etc.


Kenmerken

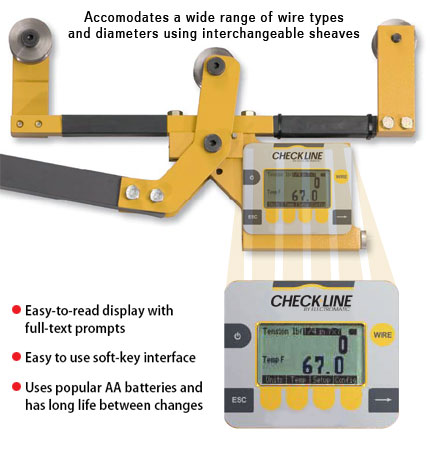

  • Rollen met lagers elimineren frictie en leveren de grootste nauwkeurigheid
  • Uitschuifbaar handvat maakt gebruik van de meter zeer licht
  • Kalibratie opslagfunctie tot 15 unieke kabelformaten en typen (tot maximaal 25 mm)
  • Draagbaar en robuust – ontworpen voor buitengebruik
  • Inclusief NIST kalibratie certificaat
  • 2 jaar garantie

Kalibratie
Aangeraden kabel kalibraties:
Kalibreer iedere kabel diameter met de meest geschikte rollen. Wanneer 2 kabel types gebruikt worden met dezelfde diameter, kalibreer dan beide typen apart, wanneer de nauwkeurigheid kritiek is.

Herkalibratie: Naar inzicht van de gebruiker. Gebruikelijk is elke 24 maanden maar vaker indien het apparaat intensief gebruikt wordt. Fabrieksherkalibraties worden normaal gesproken in 2 tot 4 dagen uitgevoerd.

Aangepaste Calibratie Mogelijk
De CTM kan worden gekalibreerd met een door de klant aangedragen monster indien geen van de fabrieks kalibratie materialen geschikt zijn. In dit geval dient de klant een ongeveer 3 meter lang monster toe te sturen.


Gerelateerde Producten

SY Kabel, Draad, Touw Spanningsmeter


  • Robuuste Kabel / Draad / Touw Spanningsmeter

Meer details

SY Kabel, Draad, Touw Spanningsmeter

Welke maat roller heb ik nodig?
Er zijn 3 maten rollers beschikbaar. Voor de meeste toepassingen is 1 set rollers voldoende. Wanneer spanningsmetingen moeten worden gedaan op kabels met een diameter van zowel 5 mm als 19 mm dan heeft u ook 2 rollersets nodig. Het is belangrijk dat de juiste rollerset voor de kabeldiameter en de opgeslagen kalibratie gebruikt wordt. Het verwisselen van de rollers kost ongeveer 2 minuten met de bijgeleverde sleutel.

Beschikbare Kalibratie Monsters:

Kabel
Diameter
Kabel
Constructie
Inch
1x6
1x7
1x19
3x7
6x7
6x19
6x26
6x36
6x37
7x19
8x19
19x7
3/16
X
X
X
X
7/32"
X
1/4
X
X
X
X
X
5/16
X
X
X
X
3/8
X
X
X
X
X
X
X
X
7/16
X
X
X
X
X
1/2
X
X
X
X
X
X
X
X
9/16
X
X
X
5/8
X
X
X
X
X
X
X
11/16
X
3/4
X
X*
X
7/8
X
X
1
X
X
MM
1x6
1x7
1x19
3x7
6x7
6x19
6x26
6x36
6x37
7x19
8x19
19x7
6
X
X
8
X
9
X
10
X
X
11
X
12
X
X
13
X
14
X
X
16
X
X
X
20
X
* = Voorgerekt

ACSR Kabel - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

Kalibratie belasting kan aangepast worden indien dit gewenst is. Hogere kalibratie belastingen zijn gelimiteerd tot de maximale capaciteit van het instrument. Indien de gewenste kabel maat/type niet beschikbaar is kan een 3 meter lang monster toegestuurd worden om te bepalen of een kalibratie instelling gecreëerd kan worden. Neem contact op voor verdere details.

Bestel voorbeeld
CTM-10000 - € --,--.
CTM-SH-S - € --,--.
Eerste Kalibratie - Gratis
Tweede Kalibratie - € --,--.
Iedere extra Kalibratie - € --,--.
(15 afzonderelijke kalibraties maximaal)

CTM-10000 Kabel Spannings Meter, wordt geleverd inclusief kalibratie van 1 fabrieks monster. SPECIFICEER diameter en kabel constructie.

Indien de kabels die u wenst te meten niet beschikbaar zijn in de tabel hierboven, of als u een offerte wenst te ontvangen per email, download dan het volgende formulier:

CABLE TENSION METER QUOTE REQUEST FORM.doc

Retourneer deze volledig ingevuld per email. Wij kunnen vervolgens controleren of de kabels die u wenst te meten beschikbaar zijn, of dat er monsters van 3 meter lengte benodigd zijn voor kalibratie.

Specificaties
Capaciteit:
CTM-2000 - 10 kN / 1000 kg
CTM-10000 - 45 kN / 4500 kg
Kabel maten:
4,75 - 25 mm
Nauwkeurigheid:
±3% van de capaciteit van het instrument
Resolutie:
Instelbaar: laag / medium / hoog
Aantal Kalibraties:
Tot 15 kalibraties kunnen afzonderlijk worden opgeslagen
Gebruikstemperatuur:
-20°C tot 60°C
Belastingfout:
Kabel verlenging van slechts 2mm
Display:
LCD display ondersteunt volledige tekst en cijfers (2,5 cm hoog)
Roller bereik:
De rollers zijn geschikt voor vastgestelde kabeldiameters en tot 12,5mm kleiner. De rollers zijn niet geschikt voor grotere kabeldiameters - hiervoor dienen extra rollers besteld te worden
Meeteenheden:
Pond kracht, kilogram kracht, Newton
Omgeving bestendigheid:
Volledig geschikt voor continu buitengebruik
Afmetingen:
25 x 59 x 8 cm
Gewicht:
ongeveer 5 kg
Garantie:
2 jaar

Leveromvang

OPTIONEEL BESCHIKBAAR:

Stevige plastic koffer met schuimvulling beschermt de spanningsmeter en accessoires.
