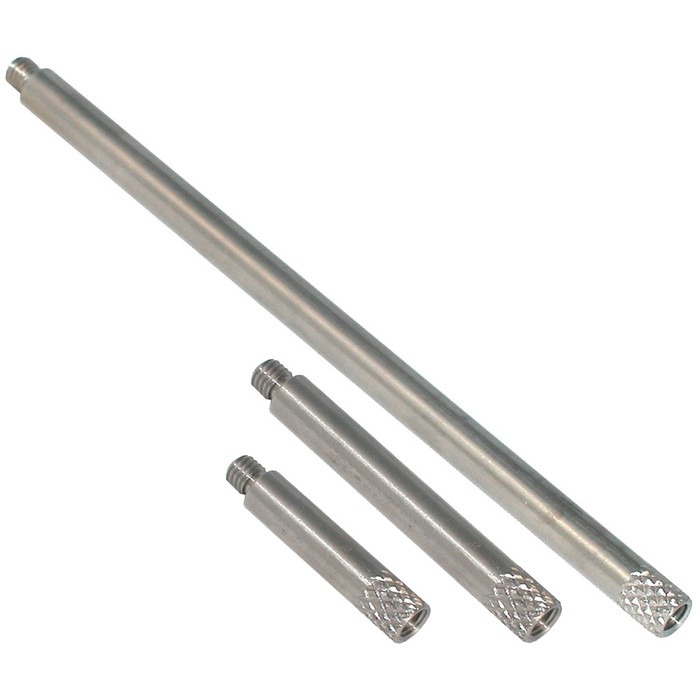

De verlengstangen G1024 en G1031 worden gebruikt in situaties waarin een hulpstuk of greep niet rechtstreeks aangesloten kan worden op een loadcel of andere montagevoorziening.
Zowel G1024 als G1031 zijn verkrijgbaar in drie lengtematen, 25,4 – 50,8 – 127 mm.
G1024 wordt geleverd in een diameter van 6,4 mm met een #10-32F/M schroefdraad, met een capaciteit van 1000 N.
G1031 wordt geleverd in een diameter van 12,7 mm en een 5/16-18F/M schroefdraad, met een capaciteit van 2500 N.
Deze verlengstangen zijn geschikt voor trek- en compressie-testen, maar worden niet aanbevolen voor compressie toepassingen, omdat een verkeerde uitlijning kan leiden tot knikken en schade aan de krachtsensor.
| Model | A mm | ØB mm | C | D |
|---|---|---|---|---|
| G1024 | 127 | 6,4 | #10-32F | #10-32M |
| G1024-1 | 50,8 | 6,4 | #10-32F | #10-32M |
| G1024-2 | 25,4 | 6,4 | #10-32F | #10-32M |
| G1031 | 127 | 6,4 | 5/16-18F | 5/16-18M |
| G1031-1 | 50,8 | 6,4 | 5/16-18F | 5/16-18M |
| G1031-2 | 25,4 | 6,4 | 5/16-18F | 5/16-18M |
| Model | Capaciteit (N) | Gewicht (g) |
|---|---|---|
| G1024 | 1000 | 23 |
| G1024-1 | 1000 | 9 |
| G1024-2 | 1000 | 5 |
| G1031 | 2500 | 113 |
| G1031-1 | 2500 | 45 |
| G1031-2 | 2500 | 23 |
