Drie verschillende modellen:
Impact D
Standaard model
Impact DL
Speciaal model voor het testen van hardheid in zeer kleine ruimtes of kleine meetoppervlaktes
Impact C
Speciaal model voor het meten van hardheid op geharde oppervlaktes, coatigns, of hardheid van dunne wanden. Deze meter heeft ong. 1/4 van de impact-energie van de Impact D en Impact DL.

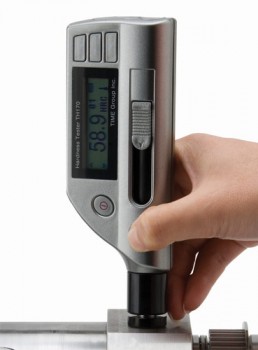

De Impact is een handige draagbare hardheidstester met een geïntegreerde impact module. De meter kan worden gebruikt in elke positie, zelfs ondersteboven. De meetwaarden kunnen worden geprint op een mini-printer of opgeslagen voor latere verwerking.
Wat maakt de Impact zo'n handig apparaat?
De kleine draagbare Impact hardheidsmeter is ontworpen voor een groot aantal verschillende applicaties. De meter wordt speciaal aanbevolen voor het testen van hardheid op de werkvloer. De meter is snel en bovendien zeer gebruikersvriendelijk met zeer grote nauwkeurigheid en een extreem lage tolerantie van ± 1,5%.
De hardheidsmeter werkt door een kleine impact-module 'af te schieten' op het te testen materiaal met behulp van een veer. De dynamische meetprocedure van de meter werkt door het verschil te meten tussen de snelheid van de module voor- en nadat deze het meteriaal geraakt heeft (voor het na het stuiteren).
De Impact hardheid tester kan worden gebruikt op een groot aantal metalen. Het statistieken programma berekent de gemiddelde hardheidswaarde van een aantal enkele meetwaarden.
Hardheid metingen op metalen voorwerpen zoals:
Staal, gietijzer, gereedschapsstaal, roestvrij staal, aluminium, allerlei soorten metaal legeringen, koper, brons etc.
Geschikte toepassingen van de Impact:
- grote, zware componenten of vaste machine onderdelen
- serie producten tijdens het productieproces
- materiaal identificatie in opslag
- metingen op moeilijk bereikbare plaatsen
Vereiste meetomstandigheden:
- Minimum meetoppervlak 10 mm x 10 mm
- Minimale krommingsradius r van het meetoppervlak, 30 mm zonder adapter
- Minimum krommingsradius met opschroefbare V-adapter, 11mm.
- Monsters die minder wegen dan 5 kg en monsters die minder dan 5mm dik zijn dienen op een solide ondergrond geplaatst te worden om een vibratie te voorkomen.
- Monsters die minder wegen dan 2kg dienen op een solide ondergrond geplaatst en verbonden worden met koppelingsvloeistof.
Impact - D | |
| Impact module: | D (standaard) geïntegreerd |
| Meetoppervlakte radius (convex/concave): | Rmin = 50mm (met ondersteunende ring Rmin = 10mm) |
| Meetoppervlakte minimum gewicht: | 2kg met vaste ondergrond (0,1kg met koppelingspasta) |
| Min. meetoppervlakte dikte (gekoppeld): | 3mm |
Impact - C | |
| Impact module: | C geïntegreerd |
| Meetoppervlakte radius (convex/concave): | Rmin = 50mm (met ondersteunende ring Rmin = 10mm) |
| Meetoppervlakte minimum gewicht: | 0,5kg met vaste ondergrond (0,02kg met koppelingspasta) |
| Min. meetoppervlakte dikte (gekoppeld): | 1mm |
Impact - DL | |
| Impact module: | DL geïntegreerd |
| Meetoppervlakte radius (convex/concave): | Rmin = 10mm |
| Meetoppervlakte minimum gewicht: | 2kg met vaste ondergrond (0,1kg met koppelingspasta) |
| Min. meetoppervlakte dikte (gekoppeld): | 3mm |
General Information | |
| Max. hardheidswaarde meetoppervlakte: | 940HV |
| Meetbereik: | Binnen ± 0.5% (bij HLD = 800) |
| Nauwkeurigheid: | ± 1.5 % |
| Meet tolerantie: | HRC: 20 tot 68 HRB: 13 to 102 HRA: 59 to 86 HB: 30 tot 680 HV: 80 tot 970 HS: 32 tot 100 HL: 200 tot 900 |
| Statistieken: | gemiddelde waarde, aantal metingen |
| Afdrukken van metingen: | tegelijk of per stuk printen, met gekoppelde mini-printer |
| Gegevens geheugen: | eerste 99 metingen |
| Stroomvoorziening: | Oplaadbare batterij NiMH 3.6V, 70mAh |
| Batterij oplader: | 9V, 200mA (1.8VA) |
| Opaadtijd batterij: | 8 hours |
| Gebruikstemperatuur: | 5 °C to 50 °C |
| Afmetingen: | 150mm x 22mm x 53mm |
| Gewicht: | 130 g |
