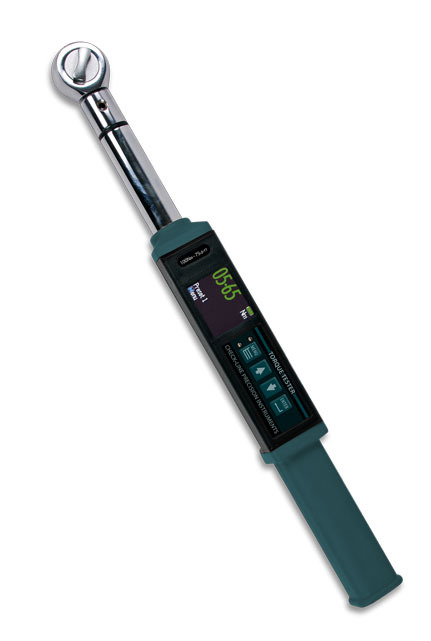

De ETW-A is een precisie hoek metende digitale momentsleutel voor gebruik in vele toepassingen, en is zeer geschikt voor Torque-audits en Torque-toepassingen.
De ETW-A heeft zowel visuele als akoestische alarmen die goede of slechte meetwaarden aangeven. Verder is er een visuele batterijduurindicator, alarmen voor naderen van de vooraf ingestelde waarde, overbelasting van bevestigingsmiddel, bereikoverbelasting en maximale mechanische overbelasting.
ETW-A digitale momentsleutel is speciaal ontworpen voor gebruik in alle industriële omgevingen en toepassingen, waar hoge nauwkeurigheid en herhaalbaarheid gecombineerd met een compleet beheer van meetwaardes een vereiste zijn.
Kenmerken
• Nauwkeurigheid – Clock Wise & Counter Clock Wise: 1% van de gemeten waarde.
• Resolutie - 0,01 tot 50 Nm, 0,1 tot 999 Nm, 1 tot 2000 Nm
• Alarmen - vooraf ingestelde waardebenadering, bereikoverbelasting, mechanische overbelasting, batterij bijna leeg en geheugen vol
• Geheugencapaciteit - 2094 waarden
Indicatie van de levensduur batterij bij verschillende gebruiksmodi:
• Slaapstand: 5.000 uur, operationele modus
• Setmodus : tot 180 uur
• Torque & Angle-modus: tot 60 uur
Het meetbereik van de meter begint bij 5% van de maximale capaciteit met een nauwkeurigheid van 1% beginnend bij 10% van de maximale capaciteit.
Hieronder volgen de verschillende modi die beschikbaar zijn met de ETW-A Momentsleutel:
Taalmodus
De beschikbare talen voor de gebruiker zijn: Engels, Chinees, Frans, Duits, Italiaans, Pools, Portugees, Russisch en Spaans.
Eenheidsmodus
De volgende meeteenheden zijn beschikbaar; Kgf.cm - kgf.m - cN.m - N.m - ozf.in - lbf.in - lbft.ft
Datummodus
Om de datum, maand en jaar in te stellen.
Set modus
In deze modus kan de gebruiker limieten instellen voor het toegepaste of gemeten koppel/torsie + de hoek. De operator kan ervoor kiezen om koppelwaarden in te stellen op een % of tolerantie. Tijdens bedrijf zal het OLED-display groen zijn wanneer het de vooraf ingestelde tolerantie nadert en zal het rood worden als het wordt overschreden.
De gebruiker kan kiezen uit de volgende ingestelde modi:
• Set Torque
• Set Torque & Angle
• Set Just Move Preset
Just Angle Modus
In de Just Angle-modus blijft de maximale koppel/torsie waarde op het OLED-display staan wanneer de belasting wordt verwijderd, zolang het geladen koppel hoger is dan de drempel van 10% van de maximale capaciteit. Bovendien wordt de bereikte rotatiehoek geregistreerd vanaf 5% van de capaciteit en weergegeven op het display. De gebruiker heeft de mogelijkheid om de meting in het geheugen op te slaan. Als opslag van de meting niet vereist is, kan de gebruiker doorgaan met de volgende meettaak.
Just Move Modus
In de Just Move-modus blijft het koppel dat wordt geregistreerd na een vooraf gedefinieerd aantal graden (Gedefinieerd in de Set-modus) op het OLED-display wanneer de belasting wordt verwijderd, zolang het geladen koppel hoger is dan de drempel van 10% van de maximale capaciteit. Het uiteindelijke koppel en de laatste hoekmetingen worden ook weergegeven. De gebruiker heeft de mogelijkheid om de meting in het geheugen op te slaan. Als opslag van de meting niet vereist is, kan de gebruiker doorgaan met de volgende meettaak.
Preset Modus
In de Preset-modus blijft de maximale koppelwaarde op het OLED-display staan wanneer de belasting wordt verwijderd, zolang het geladen koppel hoger is dan 10% van de maximale capaciteit drempel.
• Minimumwaarde - De groene LED op het toetsenbord knippert en de zoemer klinkt met tussenpozen, terwijl het OLED-display oranje wordt.
• Nominale waarde- De groene LED op het toetsenbord gaat branden en de zoemer klinkt continu, terwijl het OLED-display groen wordt.
• Maximum waarde - De rode LED knippert continu en de zoemer klinkt continu, terwijl het OLED-display rood wordt.
Recall Modus
In deze modus kan de gebruiker de opgeslagen koppel- en hoekgegevens bekijken. Alleen locaties met gegevens worden weergegeven.
Uploadmodus
In deze modus kan de gebruiker opgeslagen meetgegevens uploaden. In uploadmodus kan de momentsleutel worden aangesloten op de USB ingang een PC met de meegeleverde PC Front-End Software (PCFE).
Clear Modus
Deze modus maakt het mogelijk om de opgeslagen torsiedata uit een individuele of een reeks locaties te wissen
Communicatie mode
In deze modus kan de gebruiker de communicatiemethode selecteren. Het standaardmodel maakt communicatie via een standaard USB-kabel met de meegeleverde software mogelijk. Voor communicatie via ASCII of BINAIR moet de sleutel vooraf fysieke aanpassingen ondergaan.
| Datum, Taal, Communicatie, Track, Piek, Just Move, Just Angle |
| Instellen, Vooraf ingesteld, Oproepen, Uploaden, Wissen |
| Display: Groot Organisch LED |
| Eenheden: N-m, N-cm, Kgf-m, Kgf-cm, Oz-in, Lb-in, Lb-ft |
| Alarmen: Hoorbare & Visuele Signalen |
| Automatische Nulpunt Instelling |
| Automatische Uitschakeling |
| Overbelasting: Waarschuwingssysteem op display |
| Uitwisselbare koppen |
| Batterijen: Levensduur van 180+ uur |
| Opslag Capaciteit: 2000+ |
| Talen: Engels, Chinees, Frans, Duits, Italiaans, Japans, Pools, Portugees, Russisch, Spaans, anderen op aanvraag |
| Programmeerbare instellingen: 99, via PC of direct op instrument |
| Electronische Kalibratie: op datum of aantal metingen |
| Nauwkeurigheid: beter dan 1% van meting LHS & RHS van 10% tot 100% van aangeduid bereik, Torsie hoek nauwkeurigheid beter dan 0.5° |
| Geeft metingen weer: Start vanaf 2% van max |
| Windows Excel en SPC compatible |
| Comms: USB bi-directioneel communicatie |
| PLC Communicatie: Gebruik van ASCII of Binaire overdracht |
| Model | Bereik | Drive | Optional | ||
| ETW-A-10 | 1 - 10 N-m | 1/4" | 9x12 | 3/8" | |
| ETW-A-20 | 2 - 20 N-m | 1/4" | 9x12 | 3/8" | |
| ETW-A-50 | 5 - 50 N-m | 1/4" | 9x12 | 3/8" | |
| ETW-A-100 | 10 - 100 N-m | 1/4" | 9x12 | 3/8" | |
| ETW-A-200 | 20 - 200 N-m | 1/2" | 14x12 | ||
| ETW-A-340 | 34 - 340 N-m | 1/2" | 14x12 | ||
| ETW-A-600 | 60 - 600 N-m | 3/4", | 24x32 | ||
| ETW-A-800 | 80 - 800 N-m | 3/4" | 24x32 | ||
| ETW-A-1000 | 100 - 1000N-m | 3/4" | 24x32 | ||
| ETW-A-1500 | 150 - 1500 N-m | 1" | 27x36 | ||
| ETW-A-2000 | 200 - 2000 N-m | 1" | 27x36 | ||
| Nauwkeurigheid | Rechtsom - ±1% Linksom - ±1% 10 - 100% van capaciteit |
| Resolutie | 0.01 N-m / 0.1 in-lb / 0.01 ft-lb |
| Meetfrequentie | 500 Hz (500 metingen/sec) |
| Display Verversing | 4 Hz (4 keer/sec) |
| Geheugen | 2000+ metingen (enkel PR en SP modellen), USB uitgang (enkel SP model) |
| Gebruiksmodus | Piek hold/ Track /Preset |
| Eenheden | Lb-in, Lb-ft, N-m, N-cm, Kgf-m, Kgf-cm, Oz-in |
| Kop Type | Robuuste Bi-Directionele Ratel |
| Batterij | 4x AA |
| Levensduur batterij | 180 uur |
| Gebruikstemperatuur | -10°C ~ 60°C |
| Opslagtemperatuur | -20°C ~ 70°C |
| Vochtigheid | Tot 90% niet condenserend |
| Lengte / Gewicht | 410 mm / 0,85 kg (Model 10 - 135) 625mm / 1,3 kg (Model 150 - 400) 1,2 m / 4 kg (Model 500 - 1000) 1,6 m / 6kg (Model 1500 - 2000) |
| Garantie | 1 jaar |
