D-2020

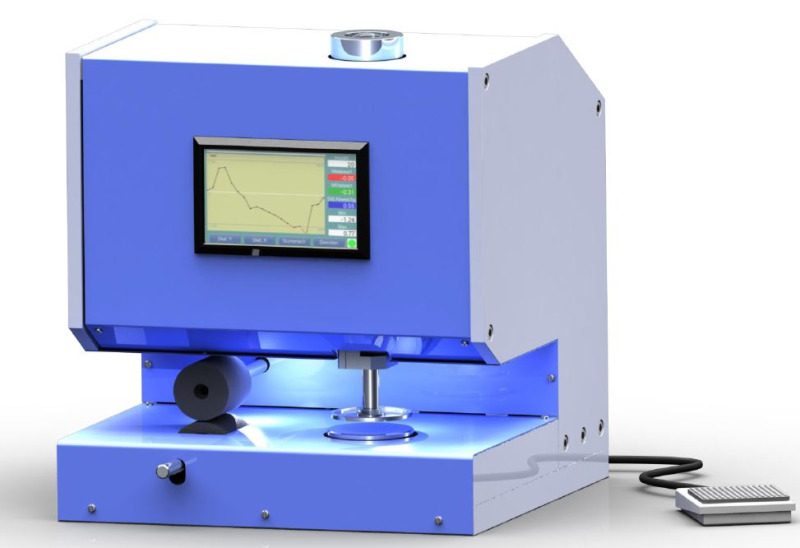

Gemaakt in DuitslandDe D-2020 heeft een stabiel basisframe met een ingebouwd, apart meetblok. Deze meter is een top keuze als u op zoek bent naar een meter met zeer hoge nauwkeurigheid (tot 0,001 mm), die gemakkelijk in gebruik is en u voorziet van automatische verwerking van metingen en objectieve, herproduceerbare meetresultaten.

De meter kan aangepast worden aan verschillende materialen om te voldoen aan uw meeteisen. Het meetoppervlak, meetmateriaal en de meetdruk voldoen precies aan de richtlijnen van ISO, EN, DIN meetstandaarden of ook met uw eigen test richtlijnen.

Normen
Voor textiel en niet-geweven textiel volgens DIN EN ISO 5084 (meetaanzicht 20 cm²/druk 0,1 kPa en 1 kPa)

Voor fleece volgens DIN EN ISO 9073-2 (meetaanzicht 25 cm²/druk 0,1 kPa en 0,5 kPa)

Voor geomaterialen volgens DIN EN ISO 964-1 (meetaanzicht 25 cm²/druk 2 kPa en 20 kPa, niet 200 kPa)

Voor papier volgens DIN EN ISO 53105 (meetaanzicht 2 cm²/druk 100 kPa)

Bekijk voor andere standaarden de onderstaande sectie Beschikbare Modellen.

De D-2020 meter is ook beschikbaar met verschillende meetbereiken:
Bereiken 0 – 10 mm, 0 – 25 mm (of met de equivalenten in inch, omschakelbaar).

Met deze meter kunnen de meest populaire methodes gebruik worden voor het meten van textiel, vilt, geomaterialen, papier, vloerbedekkingen, leer, folies, rubber, plastic lagen, etc.

De D-2020 heeft data uitgangen voor digitale verwerking van de meetresultaten of voor overdracht van meetgegevens naar een printer.


Kenmerken
  • Grafisch display voor metingen en statistieken
  • 2 selecteerbare modi:
    "AUTO" - uitvoeren van een meetserie
    "MAN" - uitvoeren van een enkele meting
  • Bespaar tijd bij het uitvoeren van seriemetingen door nauwkeurige aanpassing aan het meetdoel
  • Interface:
    USB voor gegevensoverdracht
    RS 232 voor printer
  • Touchscreen interface
  • Aanpasbare, automatische beweging bij meetseries (beweging: 10 - 100 mm, snelheid: langzaam of snel)
  • Statistische analyse van meetseries (Aantal metingen, gemiddelde waarde, standaardafwijking)
  • Aanvullende gewichten voor verschillende meetdruk waarden zijn beschikbaar.
  • Optioneel met voetpedaal
  • Altijd up-to-date en directe weergave van de meetwaarde, de meetcyclus, de gemiddelde waarde en de standaardafwijking
  • Meetdiepte (midden van de stamper) 110 mm
  • Motorisch aangedreven schuifmaat met regelmatig vertragende snelheid (standaard 2,5 mm/s)
  • Resolutie 0,01 mm - standaard, 0,001 mm - optioneel
    (0,001 mm is standaard voor D-2020-P, D-2020-F)

Beschikbare Modellen
Model Standard Applicatie Voeler Ø (mm) Voeler opp. (cm²) Druk
D-2020-T DIN EN ISO 5084 Textiel 50.42 20 0.1 kPa and 1 kPa
D-2020-V DIN EN ISO 9073-2 Standard fleece 56.42 25 0.5 kPa
D-2020-G DIN EN ISO 964-1 Geomaterialen 56.42 25 2 kPa
D-2020-G1 DIN EN ISO 964-1 Geomaterialen 56.42 25 2 kPa, 20 kPa en 200 kPa
D-2020-NW DIN EN ISO 53855 Niet-geweven textiel 56.42
35.68
25
10
0.5 kPa, 1 kPa en 5 kPa
D-2020-P* DIN EN ISO 53105 Papier 16 2 100 kPa
D-2020-HY* DIN EN ISO 54540 Toiletpapier 56.42 25 2 kPa
D-2020-L1 DIN EN ISO 53326 (gedateerd) Leer 10 0.785 50 kPa
D-2020-L2 DIN EN ISO 2589 Leer 10 0.785 49.1 kPa
D-2020-Gi* Rubber 36.68 10 5 kPa
D-2020-CF ISO 2286-3 Met rubber of plastic bekleed textiel 12 1.13 2 kPa, 10 kPa en 24 kPa
D-2020-CF1 ISO 2286-3 Met rubber of plastic bekleed textiel 12 1.13 2 kPa, 5 kPa, 10 kPa en 24 kPa
  Voeler Calotte
D-2020-F* DIN 53370 Folies R 30 mm   0.5 N
* Model D-2020-P, D-2020-HY, D-2020-Gi en D-2020-F heeft al een standaardresolutie van 0,001 mm.
Individuele configuraties volgens uw specificaties zijn op aanvraag mogelijk.

Comparative table series (D-2020)
  D-2020 D-2010 D-2005 D-2000
Touch-screen with menu control in German or English - -
Seven-segment display - -
Display illumination - -
Statics display - -
Automatic zero point control - -
Preselection of the measurement cycles - -
Preselection of the measuring range optional -
Adjustable dwell time optional -
Motor-driven calliper movement -
Connection for pedal -
Manual calliper movement via a control lever - - -
Automatic material infeed, adjustable - - -
Digital interface
Available scale divisions 0,001 mm, 0,01 mm
Possible measuring ranges 0 – 10 mm, 0 – 25 mm, 0 – 50 mm
Length × width × height
(in mm, for measuring range 0 – 10 mm)
300 * 300 * 320 300 * 200 * 300 300 * 210 * 300 300 * 240 * 300
Weight
(in kg, for measuring range 0 – 10 mm)
31,5 24,0 23,0 22,5

Downloads

Opties
Code R Hogere resolutie 0,001 in plaats van 0,01 mm
(0,001 mm is standaard voor D-2010-P, D-2010-F)
Code E Vergroot meetbereik 0 - 25 mm
Code E2 Vergroot meetbereik 0 - 50 mm
Code S Software & Kabel
DKD-Cal Kalibratie rapport van een DKD erkend laboratorium


Speciale modellen op aanvraag!


Specificaties
Meetbereik 0 - 10 mm, (25 mm optioneel, Code E)
Resolutie 0,001 mm
Nauwkeurigheid ± 0,.002 mm
Klemdiepte van klemhaken 160 mm
Meetsysteem Capazitive -> Sylvac
Display Grafisch display met touchscreen
Meeteenheden mm of inch (wisselbaar)
Stroke in mm Level 1 = 2,0, level 2 = 3,5, level 3 = 5,0, level 4 = 6,5 en level 5 = 10,5 mm (volledig meetbereik)
Feed 10, 20, 25, 40, 50, 60, 80 en 100 mm
Rusttijd 1 - 60 seconden
Aantal metingen Tot 50 per testserie
Vorm en meetdruk van de voeler Volgens internationale standaarden DIN, EN en ISO
Output signaal RS 232 voor printer en USB voor PC
Temperatuur 10 - 45 °C
Luchtvochtigheid Max. 85 % r.V.
Afmetingen 300 x 300 x 320 mm (LxBxH)
Gewicht, net (gross) 31,5 kg

Nu bestellen
Producten

Product
Prijs
Aantal
D-2020-T - Material Thickness Gauge for Textiles
€ 6.595,00
D-2020-V - Material Thickness Gauge for Standard Fleece
€ 6.575,00
D-2020-P - ecision Material Thickness Gauge for Paper (0.001mm)
€ 6.845,00
D-2020-G - Precision Material Thickness Gauge for Geotextiles
€ 6.595,00
D-2020-NW - Material Thickness Gauge for Non-woven Textiles
€ 6.725,00
D-2020-Hy - Precision Material Thickness Gauge for Hygienic Paper
€ 6.595,00
D-2020-L - Leather thickness meter - DIN EN ISO 53326
€ 6.795,00
D-2020-Gi - Precision Material Thickness Gauge for Rubber
€ 6.575,00
D-2020-F - Material Thickness Meter for Foils (0.001 mm)
€ 6.795,00

Accessories

Product
Prijs
Aantal
Code R - Higher resolution 0.001 instead of 0.01 mm
€ 245,00
Code E - Extended measuring range 0 - 25 mm
€ 295,00
Code S - Software & Cable
€ 139,00
DKD-Cal - Calibration report done by a DKD approved laboratory for new instrument
€ 150,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
