PosiTector RTR Replica Tape Reader - Digitale Veerbelaste Micrometer


Gemaakt in de Verenigde Staten van AmerikaDe PosiTector Replica Tape Reader (RTR) is een draagbare, elektronische meter die de hoogte van het piek/dal oppervlakte profiel meet en registreert door gebruik te maken van de Testex replica tapes. De meter bestaat uit een behuizing (Standaard of Geavanceerd) en een meetsonde.

De Testex Press-O-Film Replica Tape biedt een simpele manier om een afdruk te verkrijgen van het oppervlak. Het bestaat uit een weke indrukbare plastic micro foam welke opgebracht is op een 50.8 μm niet vervormbare polyester film. Na het aandrukken tegen een ruw oppervlak vervormt de foam en verkrijgt een indruk, of tegengestelde replica, van het oppervlak. Er zijn meerdere gradaties van deze tapes om metingen op verschillende profiel ranges mogelijk te maken.
Door de verkregen replica van de indrukking in de PosiTector RTR te plaatsen verkrijgt men de gemiddelde maximum piek/dal hoogte van het ruwe oppervlak. De meter trekt automatisch de dikte van de polyester film van de meting af en toont de ruwheids waarde.


Features

Positector 6000
Makkelijk in Gebruik

  • Met één hand te bedienen
  • RESET functie herstelt automatisch fabrieksinstellingen
  • Trekt automatisch de 50,8 µm (2 mil) niet vervormbare polyester film van alle metingen af
  • Minimaliseert werklast door het aantal benodigde replica's te verminderen om nauwkeurigheid te garanderen

Duurzaam

  • Oplosmiddel, zuur, olie, water- en stofbestendig - weerbestendig
  • Slijtvaste meetsonde
  • Schokbestendige, beschermende rubber behuizing met riemclip
  • Twee jaar garantie op behuizing EN meetsonde

Nauwkeurig

  • Meet hoogte (H) en lineaire hoogte (HL)
  • Naar NIST traceerbaar Kalibratiecertificaat
  • Controle plaatje om nauwkeurigheid te controleren
  • Voldoet aan nationale en internationale standaarden waaronder ISO en ASTM

Veelzijdig

  • Volledig verwisselbare meetsondes zijn te gebruiken met ALLE behuizingen
  • Meerdere talen in te stellen
  • Hi Contrast verlicht display voor lichte en donkere omgevingen
  • Flip display zorgt dat het display van alle kanten goed leesbaar is
  • Mils/Microns instelbaar
  • Maakt gebruik van alkaline of oplaadbare batterijen (ingebouwde oplader)

Krachtig

  • Statistiek modus geeft constant gemiddelde, standaardafwijking, min/max dikte en aantal metingen aan gedurende de meetsessie
  • Iedere opgeslagen meting is met datum en tijd gemerkt
  • Schermopnamen—sla schermopnames op in het geheugen voor het vastleggen van gegevens
  • USB poort voor snelle, simpele verbinding met een PC en voor continue stroomaanvoering. USB kabel wordt meegeleverd
  • PosiSoft USB Drive—opgeslagen metingen en grafieken kunnen bekeken worden via universele PC/Mac web browsers of file explorers. Hier is geen software voor nodig.
  • Software updates via het internet houden uw meter actueel
  • Verbindt met PosiTector.net

Vergelijkingstabel
Vergelijkingstabel
Standaard
(1)
Geavanceerd
(3)
Hi Contrast LCD Display

Monochroom

Kleur
Algemene Functies
Standaard
(1)
Geavanceerd
(3)
FAST modus - hogere meetsnelheid voor snelle inspectie

SCAN Modus - voer continue meting uit zonder meetsonde op te tillen
-

Hi-Lo limieten geven hoorbaar en zichtbaar signaal als de meting de ingestelde limieten overschrijdt

Berekent direct gemiddelde, standaardafwijking, min/max dikte en aantal metingen tijdens de meetsessie

Hulp op het scherm, directe weergave in grafiek, schermopnames maken en batch aantekeningen
-
Geheugen Functies en Capaciteit
Standaard
(1)
Geavanceerd
(3)
Geheugencapaciteit
250 in één groep
10.000 in tot 1000 groepen
Creëer waardevolle batch namen en voeg direct opmerkingen toe op de meter door middel van een QWERTY toetsenbord.
-
SSPC PA2 functie bepaalt of de filmdikte over een groot oppervlak voldoet aan de door gebruiker gespecificeerde min/max waarden
-
PSPC 90/10 functie bepaalt of coating systeem voldoet aan een IMO prestatiestandaard voor beschermende coatings
-
Meerdere opgeslagen kalibratie aanpassingen voor metingen van een variatie aan substraten
-
Verbindingsmogelijkheden
Standaard
(1)
Geavanceerd
(3)
USB poort voor snelle, simpele verbinding met een PC en voor continue stroomtoevoer. USB kabel wordt meegeleverd.
WiFi technologie synchroniseert draadloos met PosiSoft.net, download software updates, en verbindt met mobiele apparaten voor uitgebreide functionaliteit
-
Draadloze technologie voor gegevensoverdracht naar een PC of optionele draagbare printer
-
PosiSoft Mogelijkheden
Standaard
(1)
Geavanceerd
(3)
PosiSoft Desktop Software - Desktop software voor PC of Mac computer
PosiSoft USB Drive - Verkrijg toegang tot uw PosiTector als een flash drive. Bekijk en print meetwaarden en grafieken door middel van universele PC/Mac web browsers of file explorers
PosiSoft.net (voormalig PosiTector.net) - Op cloud gebaseerde applicatie voor gecentraliseerd beheer van PosiTector metingen
PosiSoft Mobile - Op meter gebaseerde software applicatie die gebruikt wordt in alle Geavanceerde PosiTector meters
-

Kenmerken
  • Trekt automatisch de 50,8 µm (2 mil) niet vervormbare polyester film van alle metingen af
  • Oplosmiddel, zuur, olie, water- en stofbestendig - weerbestendig
  • Meet hoogte (H) en lineaire hoogte (HL)
  • Mils/ microns instelbaar
  • Iedere opgeslagen meting is met datum en tijd gemerkt
  • Minimaliseert werklast door het aantal benodigde replica's te verminderen om nauwkeurigheid te garanderen
  • Twee jaar garantie op behuizing en meetsonde
  • Voldoet aan nationale en internationale standaarden waaronder ISO en ASTM
  • Meerdere talen in te stellen
  • Software updates via het internet houden uw meter actueel

Specificaties
Meetprincipe
Digitale veerbelasting
Display
Verlicht en beweegbaar
Data Uitgang
IR & USB - "1" & "3" Modellen
Bluetooth - "3" Modellen
Meetbereik
20 tot 115 µm
Nauwkeurigheid (H)
± 5 µm
Resolutie
± 1 µm
Stempel Diameter
⌀6.3 mm
Stempel Druk
110 gram-kracht - 1.1 Newtons
Afmetingen
152 mm x 61 mm x 28 mm
Gewicht
140 gram zonder batterijen
Garantie
2 jaar

Leveromvang
PosiTector RTR Kit bevat:
  • PosiTector RTR (Standaard of Geavanceerd)
  • PosiTector meetsonde (RTR-H)
  • Roestvrij stalen polijst hulpstuk
  • Reinigingskaarten (5)
  • Oppervlakte reinigende stopverf
  • Controleplaatje
  • Lenskapje
  • Polsbandje
  • 3 AAA alkaline batterijen
  • Handleiding
  • Beschermende rubber holster met riemclip
  • Nylon draagtas met schouderband
  • USB kable
  • NIST traceerbaar Kalibratiecertificaat
  • PosiSoft.net account

Hoe Het Werkt
Bereid het testoppervlak voor
Complete kit Zorg voor een goede plaats voor het uitvoeren van de meting. Reinig het testoppervlak.

We raden u aan om de stopverf te gebruiken om stof, vuil of andere resten van het testoppervlak te verwijderen.

Duw de stopverf met uw vingers stevig tegen het testoppervlak en haal het er daarna weer af.



Polijst de replica tape (creëer een replica)
Kies de juiste replica tape op basis van het profiel van het doel (Coarse or X-Coarse). Zie tape instructies voor hulp.

Trek één zelfklevende replica tape los van het vel. Een "bull's eye" vormige papieren cirkel moet achterblijven op het vel (dit wordt niet gebruikt voor de meting).

Plaats de replica tape op het gepolijste oppervlak. Duw de zelfklevende uiteindes stevig aan om de tape op zijn plaats te houden tijdens het polijsten.

Complete kit Duw de replica tape stevig aan met het rond uiteinde van het roestvrij stalen polijst hulpstuk. Oefen voldoende druk uit in een circulerende en x-y beweging om een goed replica te produceren. Normaal duurt het tussen de 30 en 60 seconden om alle onderdelen van de tape op alle oppervakken volledig aan te drukken. In het algemeen geldt: liever te veel compressie dan te weinig.

Als het polijsten klaar is kunt u de replica tape van het oppervlak verwijderen.

Prepareer de PT-RTR
Reinig het meetoppervlak met gebruik van de meegeleverde reinigingskaart. Haal de kaart een aantal keer door de opening terwijl u stevig op beide knoppen van de meetsondes drukt om stof en lijmrestanten van de tape te verwijderen.

Complete kit Zet de PosiTector RTR aan door de middelste knop in te drukken. Een verschijnt nu een afbeelding dat de meetsonde terug op nul gezet dient te worden.

Houd beide knoppen van de meetsondes gelijktijdig ingedrukt totdat de meter piept en de pijltjes naar buiten wijzen. Plaats tijdens deze procedure niets in de opening!

Meet het meegeleverde controleplaatje om de nauwkeurigheid te testen.

Zorg dat u de juiste replica tape gradatie kiest, C of XC. Deze wordt weergegeven in de linker bovenhoek van het LCD scherm.

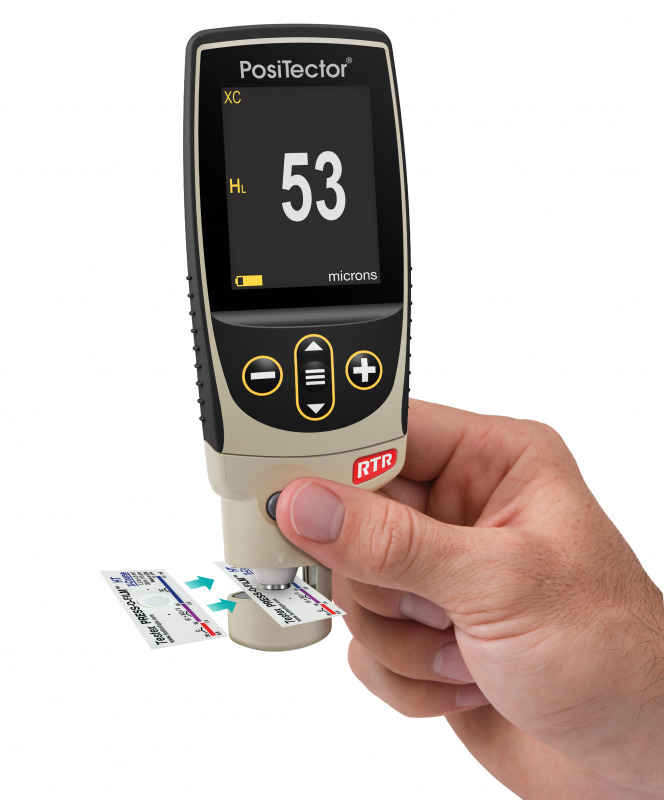

Plaats de gepolijste replica tape in de opening. Zorg dat de tape op de juiste manier geplaatst wordt met het gepolijste deel in het midden van de opening in de meetsonde met de plakzijde naar beneden.

Complete kit

Verplaats de Testex™ Press-O-Film™ replica tape naar de achterkant van de meetsonde en breng de twee stipjes op de replica tape op één lijn met de pijltjes aan beide zijden van de meetopening.

Complete kit

Als u ouder Testex™ Press-O-Film™ replica tape gebruikt waarop de puntjes niet staan aangegeven plaats u de tape simpelweg in het midden van de meetopening.

Eenmaal gepositioneerd duwt u de knoppen van beide meetsondes stevig aan totdat de PosiTector RTR piept en de meetwaarde wordt weergegeven. Tijdens de meting wordt er een gelijke kracht op de replica tape uitgeoefend, ongeacht hoe hard u duwt.

De PosiTector RTR trekt automatisch 50,8 µm (2 mil) van de meting af en toont de ruwheidswaarde. Er zijn verder geen aanpassingen meer nodig.


Testex™ Press-O-Film™ Replica Tape
Testex Replica Tape biedt een eenvoudige manier om een afdruk van een oppervlak te krijgen voor analyse. De tape bestaat uit een laag samendrukbaar kunststof micro schuim bevestigd op een 50,8 µm (2 mil) niet samendrukbaar polyester folie. Wanneer deze tegen een ruw oppervlak gedrukt wordt, deukt het schuim in en vormt zich tot een omgekeerd replica van het oppervlak. De tape is beschikbaar in een aantal gradaties om replica's van verschillende profielen te kunnen maken.

Complete kit

Testex Door de gevormde tape (replica) in de PT-RTR te plaatsen wordt de waarde van de gemiddelde piek tot dal hoogte van het oppervlakteruwheidsprofiel weergegeven.

De meter trekt automatisch de dikte van het polyester substraat van alle metingen af.

Accessoires

Press-O-Film


  • Coarse / R-Press = 20 tot 64 microns
  • X-Coarse / R-Pressx = 40 tot 115 microns
  • Laag samendrukbaar plastic micro film bevestigd op een 50,8 µm niet samendrukbaar polyester film
  • 50 stuks replica tape per rol

Meer details

 Press-O-Film 127188


  • Stopverf
  • 1 pakketje = 5 stuks
  • Voor het reinigen van testoppervlakken

Meer details

  127189

Nu bestellen
Producten

Product naam
Prijs
Aantal
PosiTector RTR - Standard - PosiTector RTR Replica Tape Reader Standard
€ 650,00
PosiTector RTR - Advanced - PosiTector RTR Replica Tape Reader Advanced
€ 1.035,00

Accessories

Product naam
Prijs
Aantal
R-PRESS - RTR-RPRESS Replica tape Coarse (20 - 64 microns)
€ 41,00
R-PRESSX - RTR-RPRESSX Replica tape Extra Coarse (40 - 115 microns)
€ 41,00
RTR-PUTTY-5 Cleaining Putty 5 pieces
€ 23,00
RTR-CLEAN-20 Cleaning Card 20 pieces
€ 34,00
Alle genoemde prijzen zijn exclusief btw. en exclusief afhandelings- en verzendkosten.
Beschikbaarheid: Beschikbaar , Voorverkoop 1-2 weken , speciale bestelling, aanvraag
