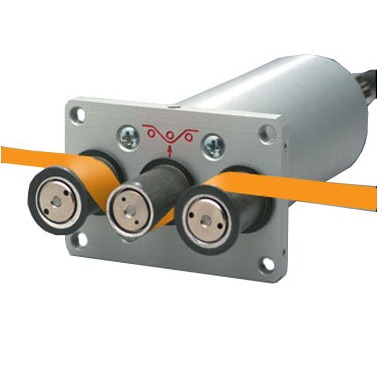

TSB1 - Tape & Band Spanningssensor


Gemaakt in DuitslandTSB1-spanningssensoren met cilindrische rollen met dubbele flenzen zijn kogelgelagerd om een ​​wrijvingsvrij pad te bieden voor banden, banden en smalle banen/kettingen tot 30 mm breed.

De TSB-1 Stationaire elektronische spanningssensor voor het meten van lage spanningen van textiellinten, films, folies, vezelbundels etc

Cilindrische rollen met aan beide zijden opstaande rand zijn gemonteerd op kogellagers om een ​​wrijvingsvrij pad te bieden voor tapes, tape en smalle banen/strips tot 30 mm breed.

8 Spanningsbereiken
van 0 - 100 cN tot 0 - 20 daN

TSB1 spanningssensoren worden aangeboden met rolbreedtes van 7, 10, 15, 20 en 30 mm

Met uitgangssignalen:

  • Standaard: 0 – 1 V DC of optioneel
  • Code A2:  Uitgangssignaal:  0 – 10 V DC
  • Code A3:  Uitgangssignaal:  4 – 20 mA
  • Code A10:  Uitgangssignaal:  mV/V ( Voor sensoren zonder versterker incl. vast aangesloten kabel met open uiteinden, 2 m lang


Opmerking: een breed scala aan op maat ontworpen modellen en aanpassingen is op aanvraag beschikbaar.
Neem contact met ons op met je vraag!




Kenmerken
  • Spanningssensor TSB1 met geïntegreerde meetversterker en hoge nauwkeurigheid van 1 % FS
  • Er zijn verschillende rolbreedtes van 7 mm tot 30 mm beschikbaar, afhankelijk van de toepassing. De rolbreedte moet overeenkomen met de breedte van het te meten materiaal
  • Er zijn verschillende uitgangssignalen beschikbaar:
    – analoog: 0 – 1 V DC (standaard), 0 – 10 V DC (optioneel)
    – stroom: 4 – 20 mA (optioneel)
    – analoog DMS: mV/V (optioneel)
  • Eenvoudige installatie, ook achteraf, op bestaande machines
  • Eenvoudige kalibratie naar aangepast materiaal door de operator - nul- en versterkingskalibratie is vereist
  • panningssensor met mechanische overbelastingsbeveiliging
ModelSpanningsbereik*Breedte meetkop**Rolbreedte:
TSB1-1000 – 100 cN60 mm7, 10, 15, 20 mm
TSB1-2000 – 200 cN60 mm7, 10, 15, 20 mm
TSB1-5000 – 500 cN60 mm7, 10, 15, 20 mm
TSB1-10000 – 1000 cN60 mm7, 10, 15, 20, 30 mm
TSB1-20000 – 2000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-50000 – 5000 cN120 mm7, 10, 15, 20, 30 mm
TSB1-10K0 – 10 daN120 mm7, 10, 15, 20 mm
TSB1-20K0 – 20 daN220 mm7, 10, 15, 20 mm
Andere spanningsbereiken op aanvraag leverbaar.
* SCHMIDT kalibratiemateriaal afhankelijk van spanningsbereik en rolbreedte
** Buitenafmetingen frontplaat

Belangrijk bij uw bestelling:
Gelieve het model en de rolbreedte te vermelden. Kleine buitenste geleidingsrollen met dubbele flens zijn standaard. Alle 3 de rollen kunnen worden uitgerust met één flens, als het te meten materiaal breder is dan de rollen.
Vraag ernaar bij je bestelling. Kalibratie op aangepast materiaal: Als het procesmateriaal aanzienlijk afwijkt van het SCHMIDT-kalibratiemateriaal in diameter, stijfheid of vorm, wordt een speciale kalibratie met behulp van door de klant geleverde monsters aanbevolen. Hiervoor dient een materiaalmonster van ca. 5 m aangeleverd te worden.

Gerelateerde Producten

SC-PM Display Eenheid


  • Interfaces:
    Analoog: 0 - 10 V DC (standaard)
  • Aansluiting serie TS en LTS met analoge uitgang 0 - 1 V DC, optioneel serie zonder geïntegreerde versterker
  • Door gebruiker ingestelde limieten (Min en Max alarmen) met LED en Open Collector-uitgang voor externe signaaleenheid

Meer details

SC-PM Display Eenheid

SCV-1 Versterker SCV-1


  • ZERO- en GAIN regulatoren voor kalibratiedoeleinden
  • Voor gebruik met sensoren die mV/V-uitgang leveren
  • Voor gebruik met sensoren die mV/V-uitgang leveren

Meer details

SCV-1 Versterker SCV-1

Specificaties
Nauwkeurigheid ±1 % volledige schaal en ±1 cijfer
Ander kalibratiemateriaal: ±3 % volledige schaal of beter
Overbelastingsbeveiliging: 100 % van het spanningsbereik
Roldoorbuiging meten: 0,5mm (maximaal)
Signaalverwerking: Analoog
Uitgangssignaal: Standaard: 0 – 1 V DC (analoog) impedantie: ≥ 5 kΩ
Optie: 0 – 10 V DC (analoog), 4 – 20 mA (stroom) of mV/V (DMS)
Materiaal Behuizing Aluminium
Maximale lineaire snelheid 1000 m/min (Standaard)
3000 m/min (K)
3000 m/min (k) (optioneel)
Demping (vg): Standaard: 30 Hz (andere waarden op aanvraag)
Materiaal roller Aluminium (standaard)
Verchroomd Staal (ST) (optioneel)
Plastic (PL) (optioneel)
Natuurlijke frequentie: Ca. 500 Hz, afhankelijk van het spanningsbereik
Gebruikstemperatuur 5 - 40°C

Afmetingen
Afmetingen TSB1


Taperollen
Roller Width Line Speed vmax. … m/min Roller Material*
7 mm 1000 Hard-coated aluminium
10 mm 1000 Hard gecoat aluminium
15 mm 1000 Hard gecoat aluminium
20 mm 1000 Hard gecoat aluminium
30 mm 1000 Hard gecoat aluminium

* Andere walsmaterialen (vernikkeld staal of kunststof), evenals speciale coatings (Code CF – voor koolstofvezel, NAV geoptimaliseerd, Code KE – keramiek, Code AH – antikleefmiddel) zijn op aanvraag verkrijgbaar.


Accessoires (optioneel)
E10061 - Diodestekker met bajonetdop Diodestekker
Diode Stekker passend voor sensoren van de TS-serie, kabeluitgang 3,5 – 6 mm
Bestelnummer: E10061

EK0603, EK0605 en EK0610 - Aansluitkabel met 2 diodestekkers
Aansluitkabel met 2 diodestekkers, voor analoge uitgang en spanningssignaal.
Voor het aansluiten van de TS-sensor op de weergave-eenheid SCD-1.
Bestelnummer: EK0603, Lengte 3 m
Bestelnummer: EK0605, Lengte 5 m
Bestelnummer: EK0610, Lengte 10 m


EK0612, EK0614 en EK0615 - Aansluitkabel met 1 diodestekker en open uiteinden

Aansluitkabel met 1 diodestekker en open uiteinden, voor analoge uitgang en stroomsignaal.
Voor het aansluiten van sensoren van de TS-serie op de display-eenheid SC-PM.
Bestelnummer: EK0612, Lengte 3 m
Bestelnummer: EK0614, Lengte 5 m
Bestelnummer: EK0615, Lengte 10 m

Andere kabellengte op aanvraag leverbaar!



Uitgangssignaal

Standard

Output signal: 0 – 1 V DC


Code A2

Output signal: 0 – 10 V DC


Code A3

Output signal: 4 – 20 mA


Code A10

Output signal: mV/V
For sensors without amplifier
incl. firmly connected cable with open ends, 2 m long
