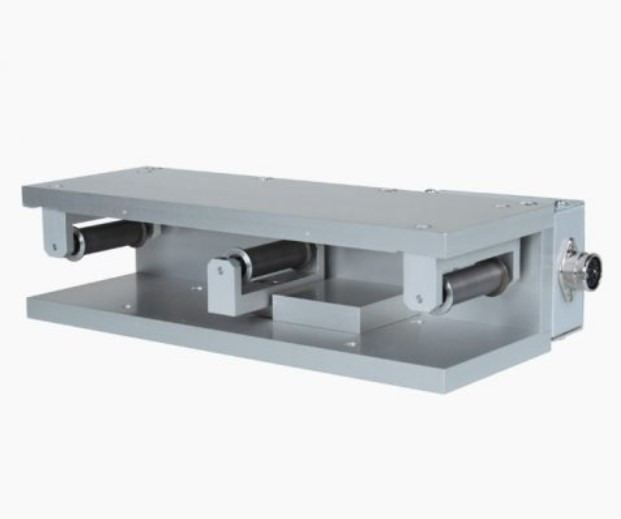

TSB2 Spanningssensor


Gemaakt in DuitslandSpanningsmeter voor continue metingen van lage en hoge spanningen in textiel linten, film, folies, vezel bundels etc.

Tape rollers gemonteerd op beide zijden, maximaal 100 mm breed, met verschillende spanningsbereiken tot 100Kg.


Kenmerken
  • Buitenste geleiderollen met flenzen met verschillende breedtes van 10 tot 100mm
  • Verschillende uitgang signalen:
    - analoog (0-1V DC)
    - RS232 (optioneel)
    - 0-10V DC (optioneel)
  • Cilindrische tape rollen, gemonteerd op kogellagers
  • Geïntegreerde meting versterker
  • Eenvoudige kalibratie op speciale materialen door de gebruiker
  • Robuuste aluminium behuizing
  • Optioneel beschikbaar: Inspectie Certificaat 3.1 volgens EN 10204 met kalibratie rapport
  • Optionele handwiel functie op roller systeem te openen voor eenvoudig plaatsen van materiaal

Spanningsbereik
Model Ranges Roller Breedte (mm)
TSB2-1000 0 - 1000 g 30, 36, 41, 50, 100
TSB2-2000 0-2000 g 30, 36, 41, 50, 100
TSB2-5000 0-5000 g 10, 15, 20, 30, 36, 41, 50, 100
TSB2-10K 0-10 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-20K 0-20 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-50K 0-50 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-100K 0-100 Kg 10, 15, 20, 30, 36, 41, 50, 100**
Belangrijk voor uw bestelling: Specificeer alstublieft het model en de roller breedte! Kleine buitenste geleiderollers met dubbele flenzen zijn standaard. Alle 3 de rollers kunnen uitgerust worden met 1 flens, indien het te meten materiaal breder is dan de rollers. Informeer wanneer u bestelt.

Kalibratie naar speciaal materiaal: Indien het proces materiaal significant verschilt van het kalibratie materiaal in diameter, stijfheid of vorm, wordt een speciale kalibratie aangeraden met behulp van uw monsters. Hiervoor moet een materiaal monster van ongeveer 5m aangeleverd worden.

Afmetingen
Afmetingen TSB2

Afmetingen-2Spanningssensoren TSB2

Gerelateerde Producten

Complete Set
Indien enkel de sensor wordt besteld: 1 diode mannelijke plug zonder verbindingskabel

Indien sensor en display worden besteld: 1 verbindingskabel, spanningssensor met verpakking, gebruikershandleiding en gratis Certificaat van Overeenstemming volgens EN 10204

Specificaties
Nauwkeurigheid ±1% van volledige schaal ±1 cijfer, ander kalibratie materiaal: ±3% van volledige schaal of beter
Bescherming tegen overbelasting 100% van spanningsbereik
Meetrollen afbuiging Maximaal 0,5mm
Meetprincipe Rekstrook brug
Natuurlijke frequentie Ongeveer 500 Hz, afhankelijk van spanningsbereik
Temperatuur verloop Minder dan ±0,05% van volledige schaal/ºC
Uitgang signaal 0 - 1 V DC (analoog)
Demping 30 Hz
Temperatuur bereik 10 - 45 ºC
Luchtvochtigheid Maximaal 85% relatief
Voeding +12 - 24 V DC, max. 50 mA geregeld
