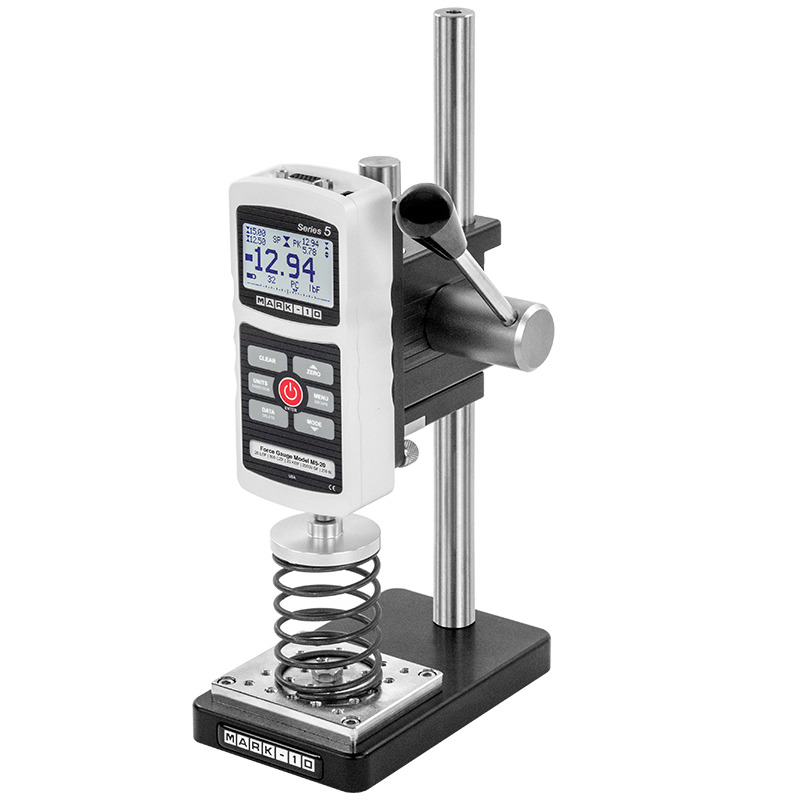

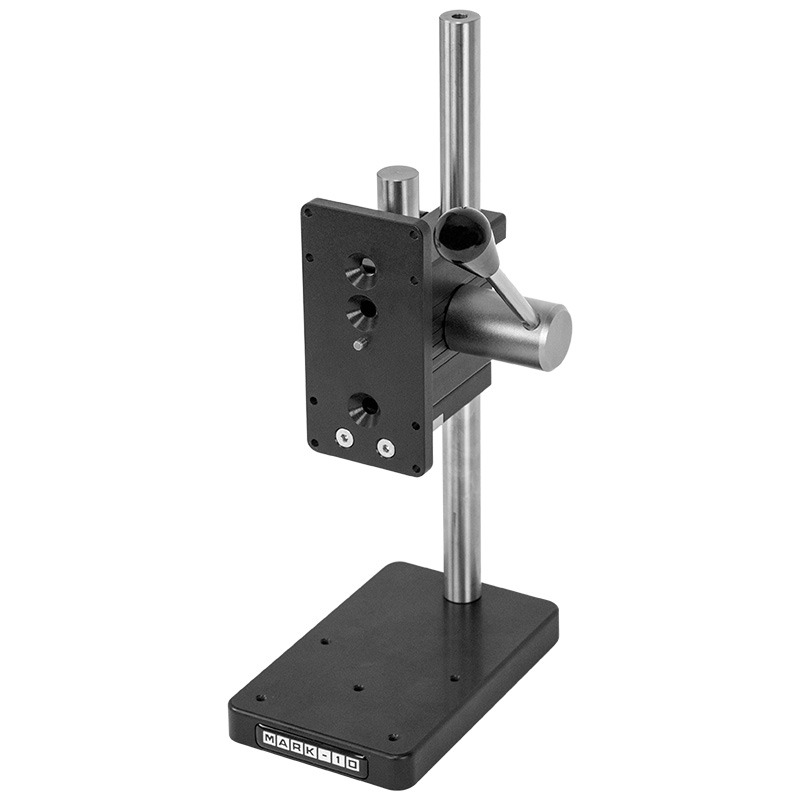

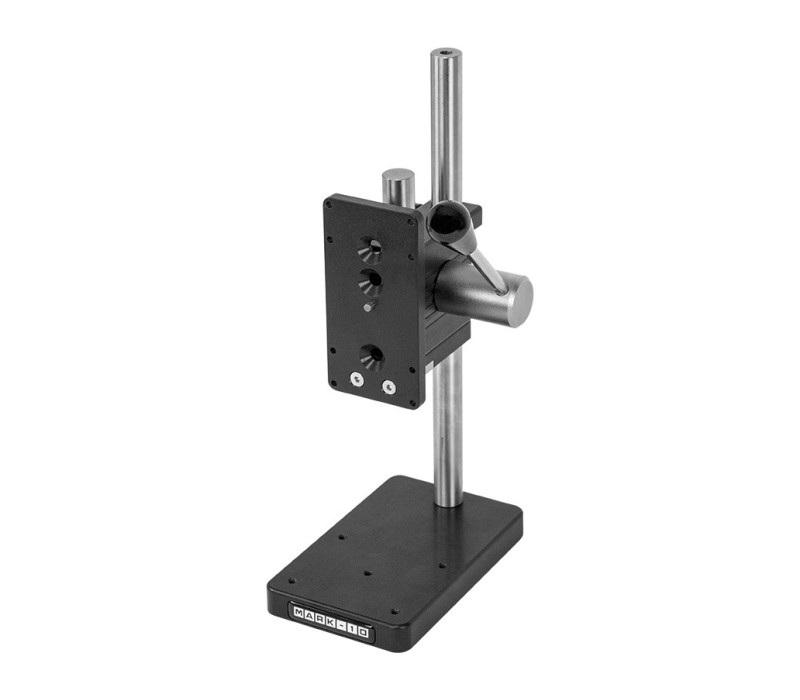

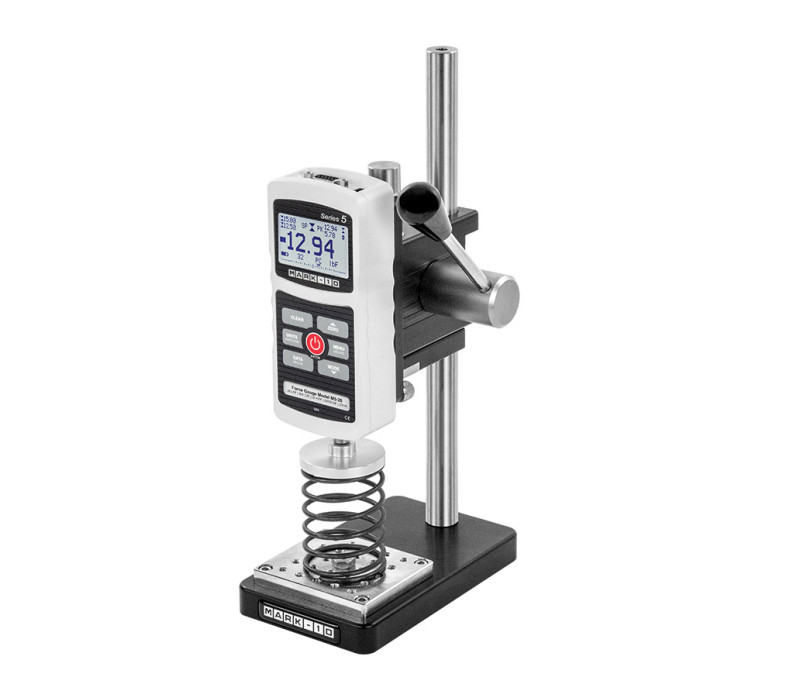

    ES05 Handmatige Testbank - Alleen Compressie

    Ontdek de ES05, een handmatige testbank ontworpen voor compressietesten met een capaciteit tot 150 N / 15 KG, perfect geschikt voor diverse industriële-, en onderzoeksapplicaties. Dit model combineert een compact ontwerp met een veerbelaste hefboommechanisme, wat herhaalbare en nauwkeurige tests mogelijk maakt voor verschillende monstergroottes.

    Uitgelichte kenmerken:
    • Veelzijdige toepassingen: Ideaal voor testen van schakelaars, kleine veren, peeling tests en meer.
    • Compact en lichtgewicht ontwerp: Perfect voor werkbanken met weinig ruimte en gemakkelijk mee te nemen voor controles in het veld of naar andere testlocaties.
    • Verstelbaar hefboommechanisme: Kan langs de kolom worden verplaatst om verschillende monstergroottes te testen.
    • Efficiënte handmatige bediening: Uitgerust met een hefboom met veer voor consistente en herhaalbare tests.
    Belangrijkste voordelen:
    • Gebruiksgemak: Intuïtieve interface maakt bediening eenvoudig voor gebruikers van alle niveaus.
    • Duurzame constructie: Bestand tegen intensief gebruik in industriële en laboratoriumomgevingen.


    Voor meer informatie over hoe de ES05 teststand in uw krachtmeetprocessen kan worden geïntegreerd,
    neem dan contact met ons op.
    € 823,00
    Nu bestellen
    • Onder veerspanning staande hendel maakt herhaalbare testen mogelijk

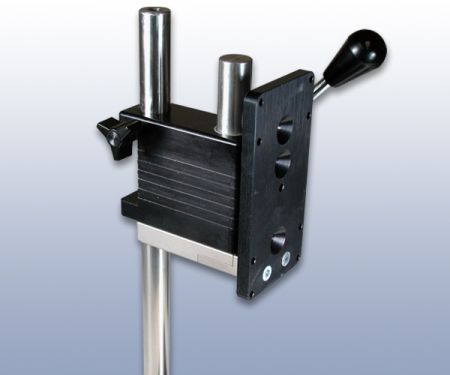

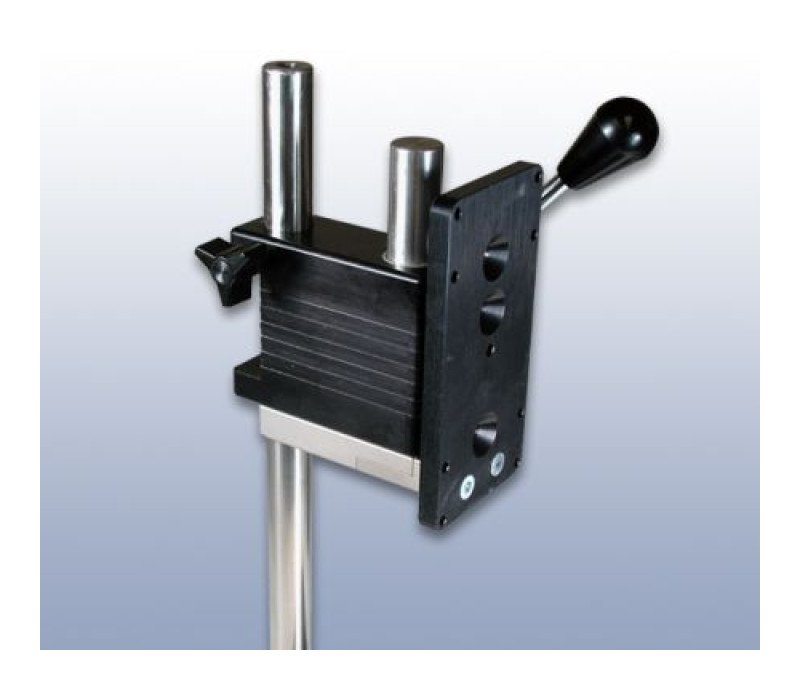

    • Hendel mechanisme kan verplaatst worden langs de kolom
    • Bevestigingsgaten voor het monteren op werkbank
    • Compact formaat

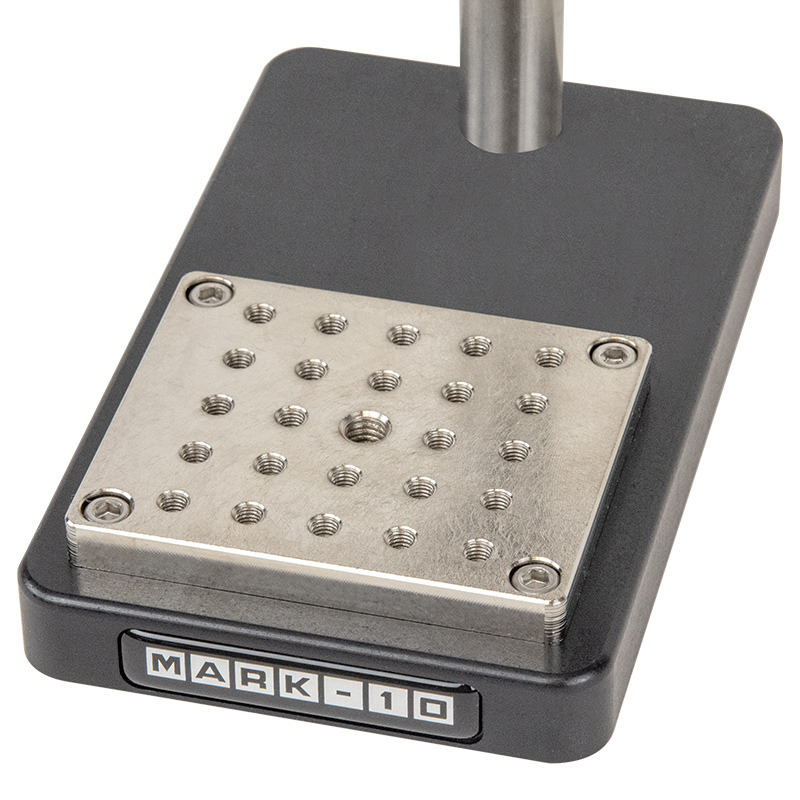

    • Optionele bodemplaat met 25 gaten met M5 x 0,8 draad voor bevestiging
    • Bevestigingssets voor krachtmeters van de concurrent beschikbaar
    • 3 jaar garantie

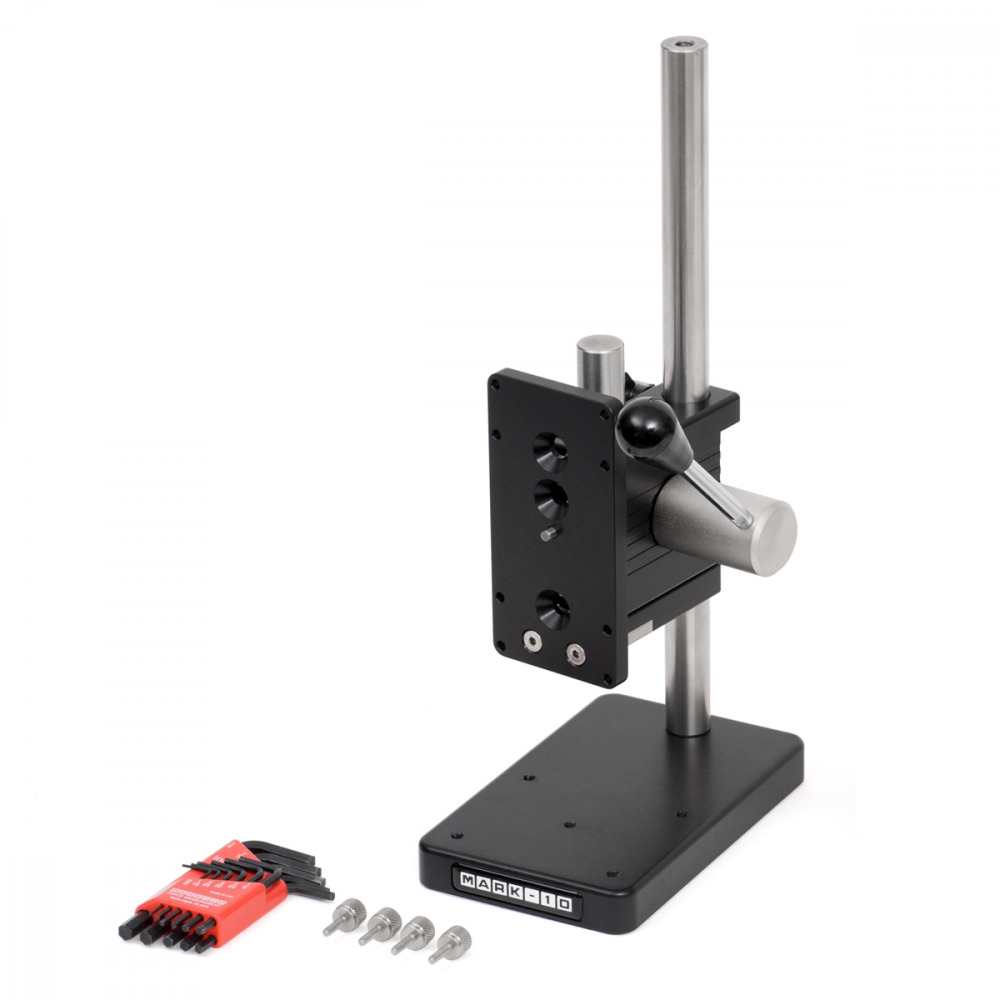

    Leveromvang

    De ES05 Testbank wordt geleverd met de volgende accessories:

    • 4 Handschroeven voor de bevestiging van krachtmeters
    • Inbus sleutelset

    Manual test stand comparison

    ModelKrachtbereikMaximale testslagBelastingsmethodeVerplaatsingMaximale testverplaatsing
    ES05150N38mmVeerbelaste hendel26,7mm / hendel rotatie223mm
    ES10500N229mmVeerbelaste hendel26,7mm / hendel rotatie229mm
    ES20500N229mmBovenop gemonteerd handwiel1,5mm / wiel rotatie229mm
    ES301000N330mmVerticaal zijdelings gemonteerd handwiel1,3mm / wiel rotatie356mm
    TSA750(H)3750N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatieVerticaal 267mm
    Horizontaal 368mm
    TSB100500N95mm met eindstops
    152 zonder eindstops    		Hendel met tandheugel en rondsel, hendel kan in
    stappen van 30° worden gepositioneerd    		76,2mm / hendel rotatie330mm
    TSC1000(H)5000N89mmIn-lijn gemonteerd handwiel2,5mm / wiel rotatieVerticaal 254mm
    Horizontaal 330mm
    TSF(H)5000N102mmVerticaal zijdelings gemonteerd handwiel0,34mm / wiel rotatieVerticaal 356mm
    Horizontaal 459mm
    - De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt.
    - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters.
    - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ​​ES10 en ES20.
    - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

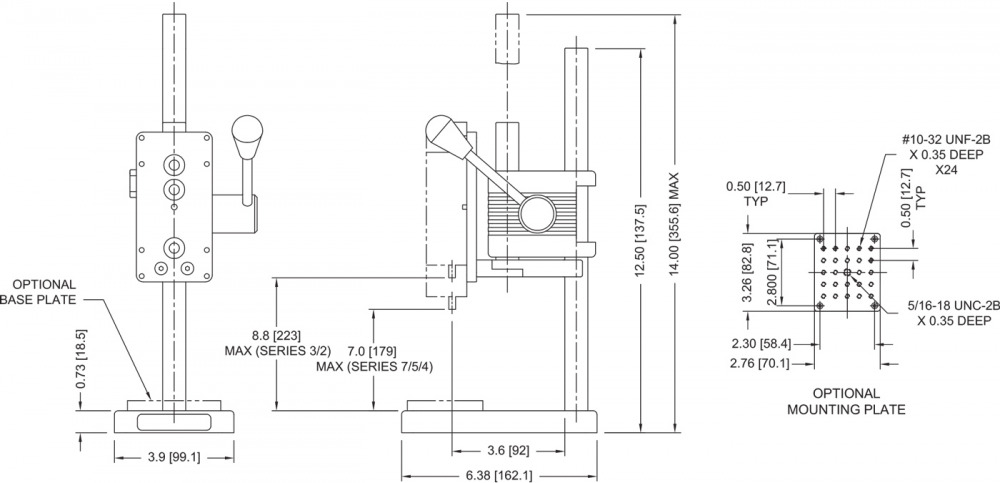

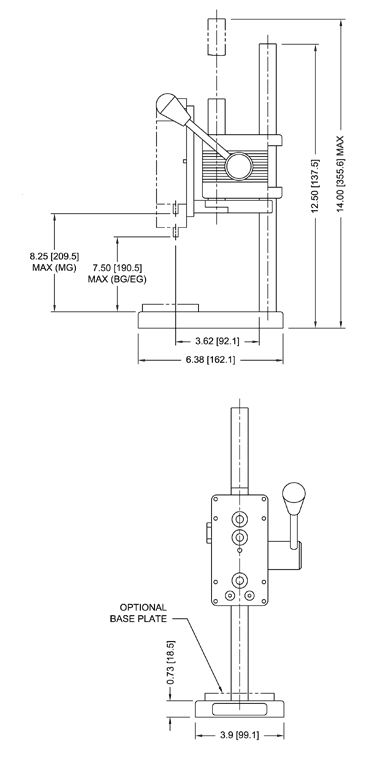

    Afmetingen-ES05
    Afmetingen-ES05

    ES05 Mechanische Compressie kracht test standaard


    Alle maten in inch en (mm)

    Video
    Video Preview for ID: Nyi-aLdfTVM
    ▶
    ES05 data sheet
    ES05 User manual
    ES05 solid model
    Capaciteit150 N
    Slag38 mm
    AfmetingenKijk bij de afmetingen hierboven
    Gewicht2,7 kg
    Verzend gewicht3,2 kg
    Garantie3 jaar

    Gerelateerde Producten

    Gerelateerde producten bekijken

    Series-3 Digitale Krachtmeter

    Series-3 Digitale Krachtmeter

    Series-4 Geavanceerde Digitale krachtmeters

    Series-4 Geavanceerde Digitale krachtmeters

    Series-5 Geavanceerde Digitale Krachtmeter

    Series-5 Geavanceerde Digitale Krachtmeter

    Accessoires


    Nu bestellen

    Producten
    Item Product Prijs  Aantal Actie
    131905ES05 - Manual Test Stand - 15kg/150N € 823,00
    Accessories
    Item Product Prijs  Aantal Actie

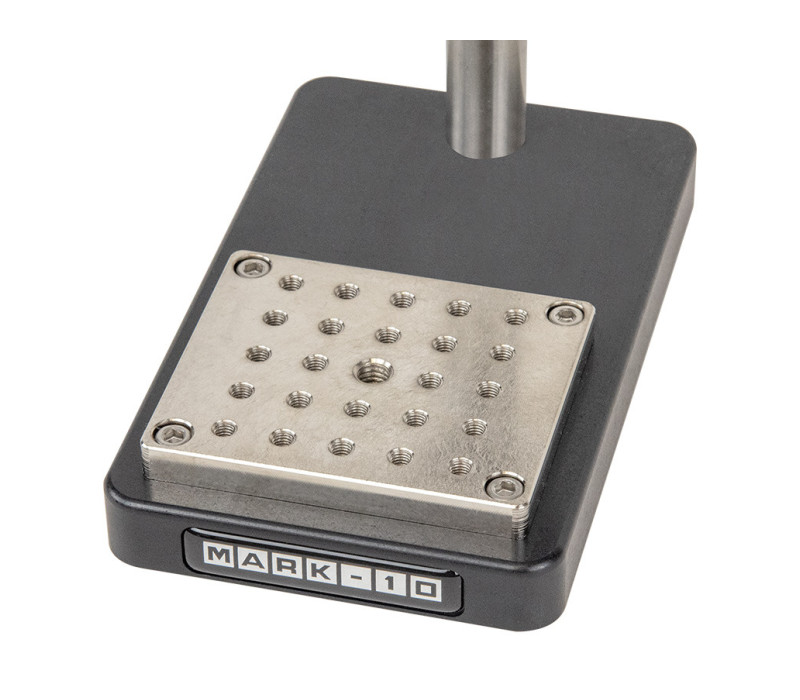

    136882AC1060 Base plate with matrix of threaded holes € 87,00
    137692M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6 € 106,00

    Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
    Beschikbaarheid:
    Beschikbaar: 1 - 3 dagen ,
    Levertijd: 1 - 3 weken ,
    speciale bestelling aanvraag
