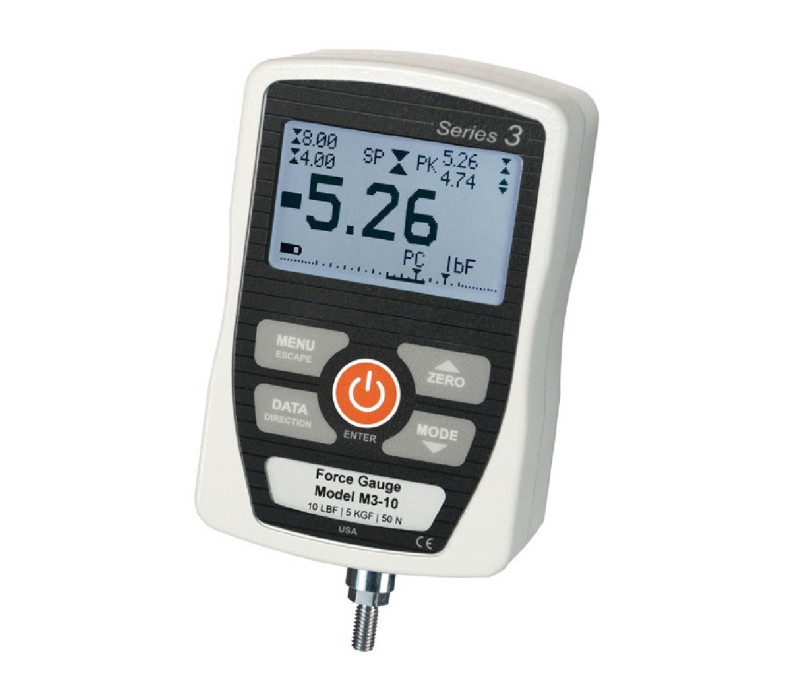

Series-3 Digitale Krachtmeter

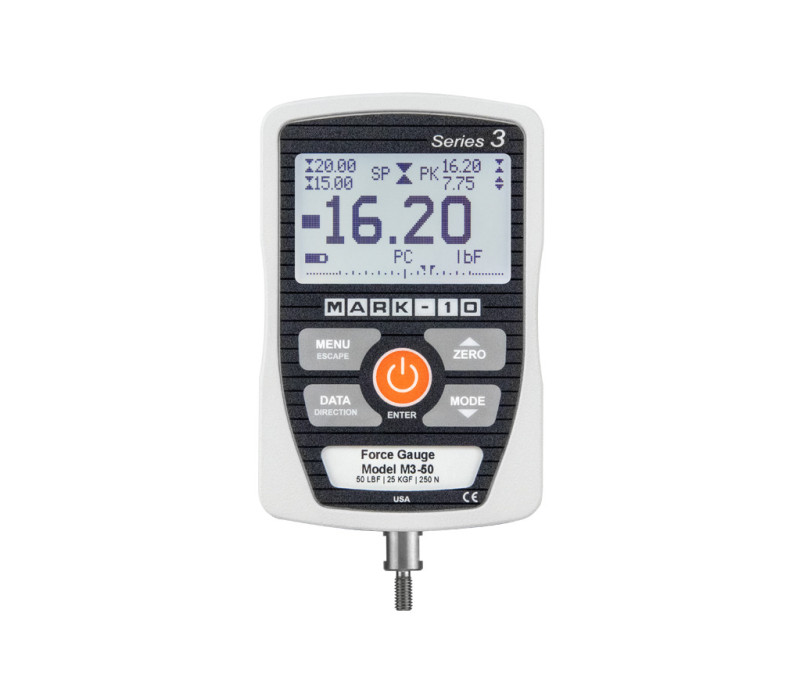

Series-3 Basis digitale krachtmeter vooraanzicht heeft een robuuste aluminium behuizing en een groot display met achtergrondverlichting

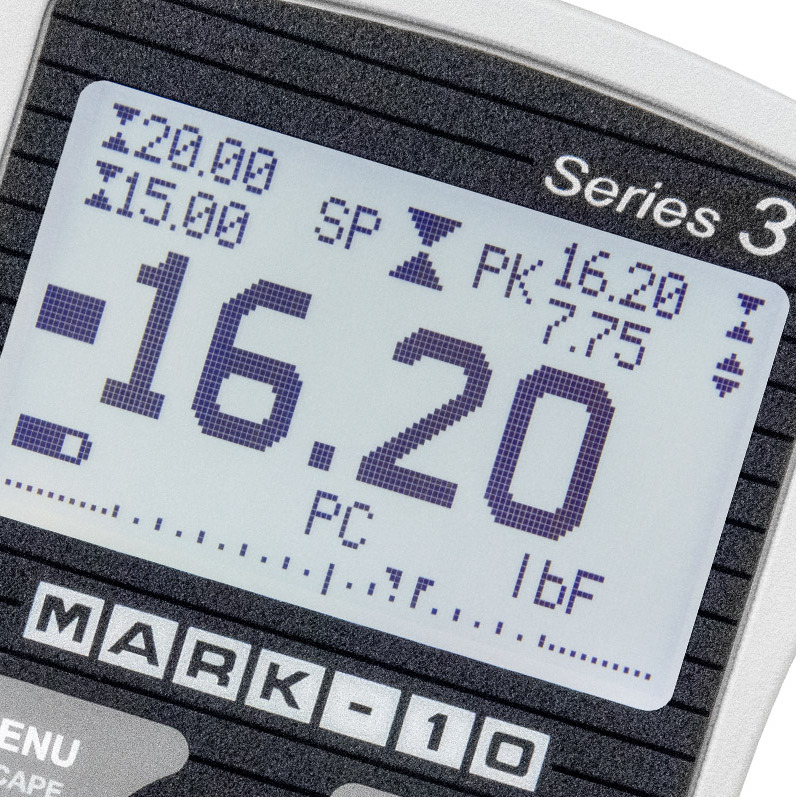

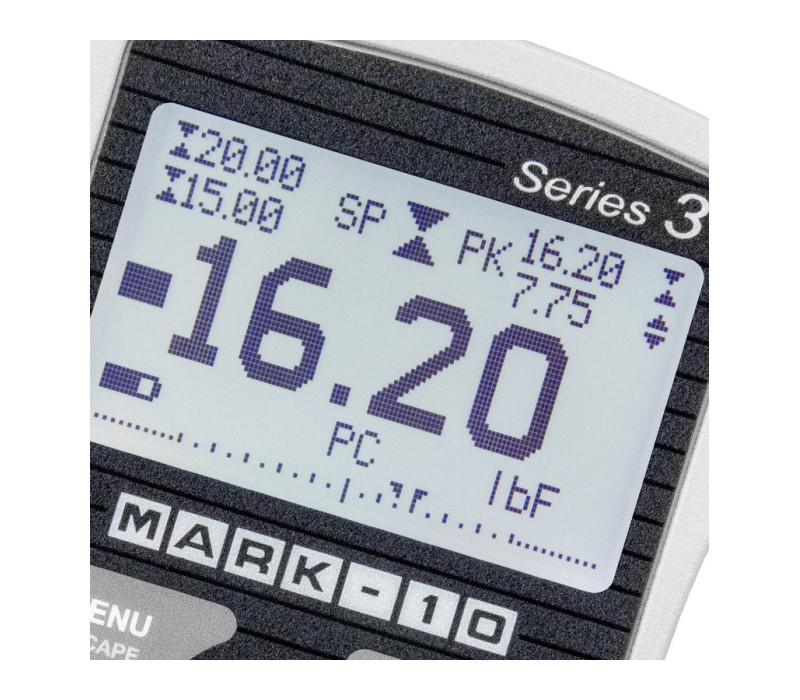

Het verlichte display van de Series-3 beschikt over grote, goed leesbare cijfers, piekwaarden, instelpuntindicatoren, analoge belasting staafdiagram en meer.

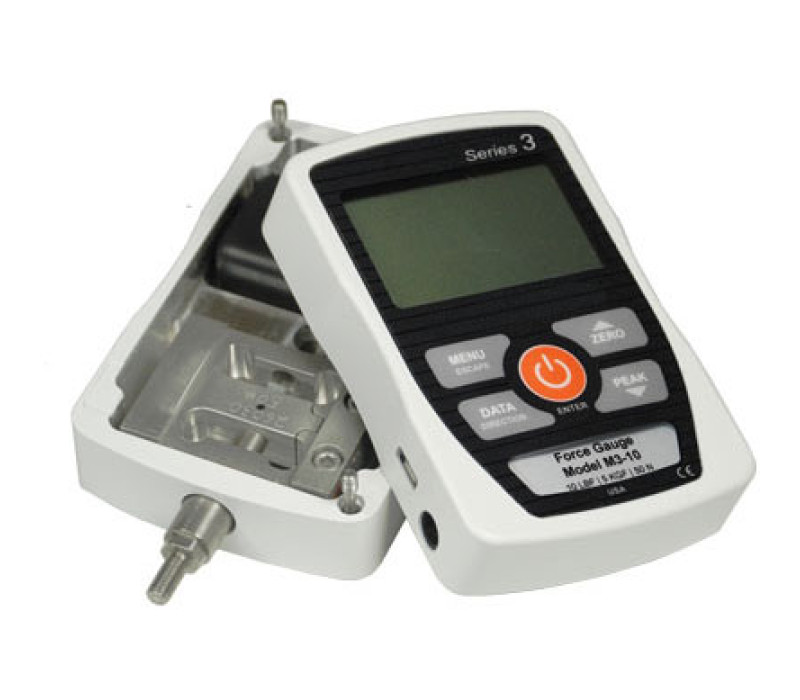

Serie-3 omkeerbare behuizing, waardoor de meter kan worden gebruikt met de as van de loadcel omhoog of omlaag gericht, terwijl het display en de toetsen rechtop blijven staan.

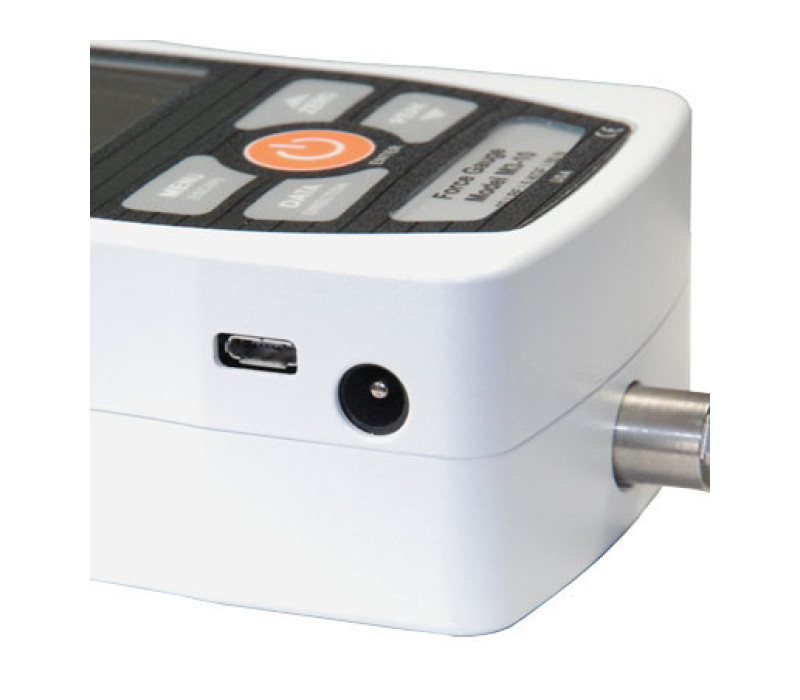

Serie-3 USB-connector en AC-adapter, de kit bevat een resource-cd met USB-stuurprogramma, MESUR Lite-software en MESURgauge DEMO-software.

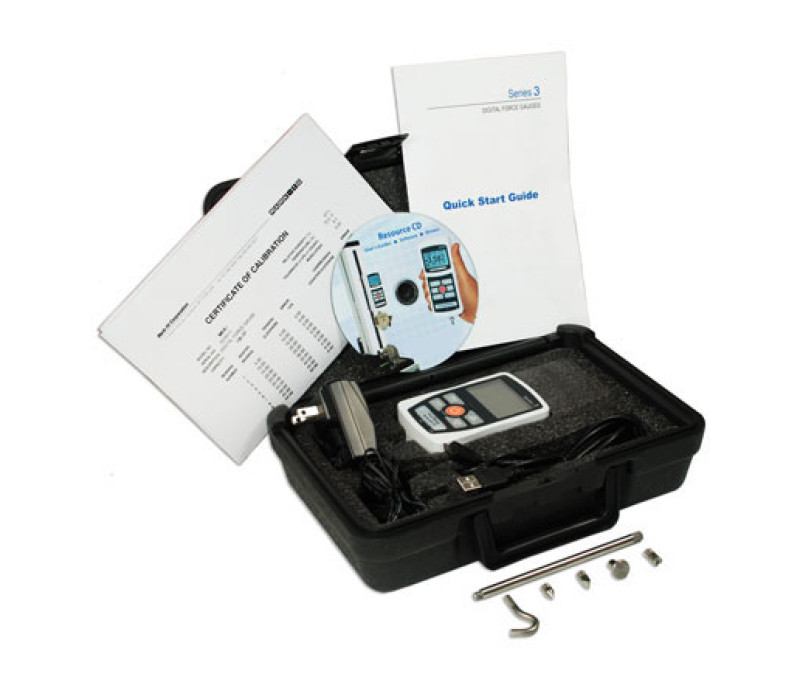

Series-3 complete set

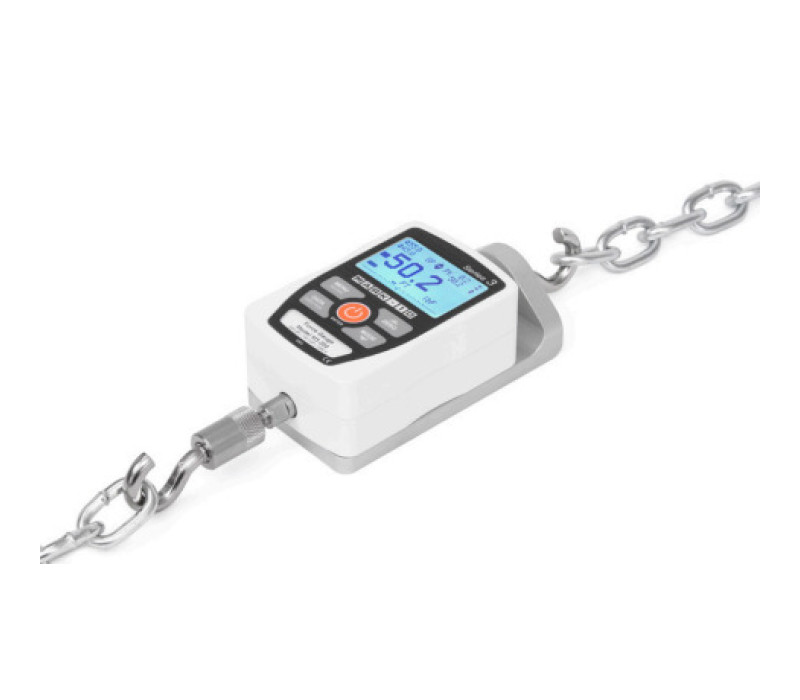

Serie-3 meter gemonteerd op een inline adapter

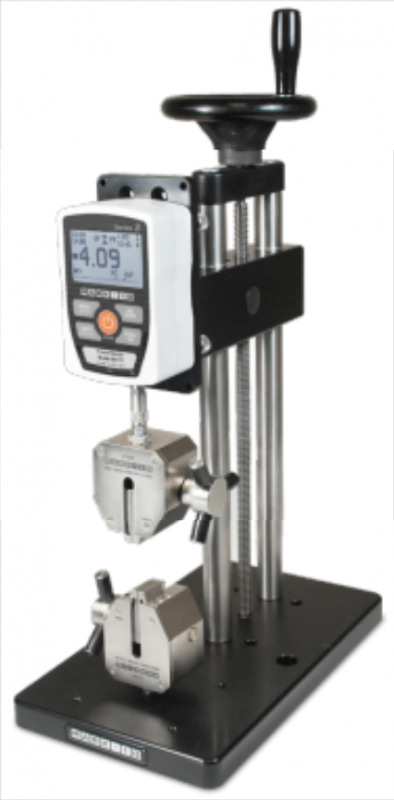

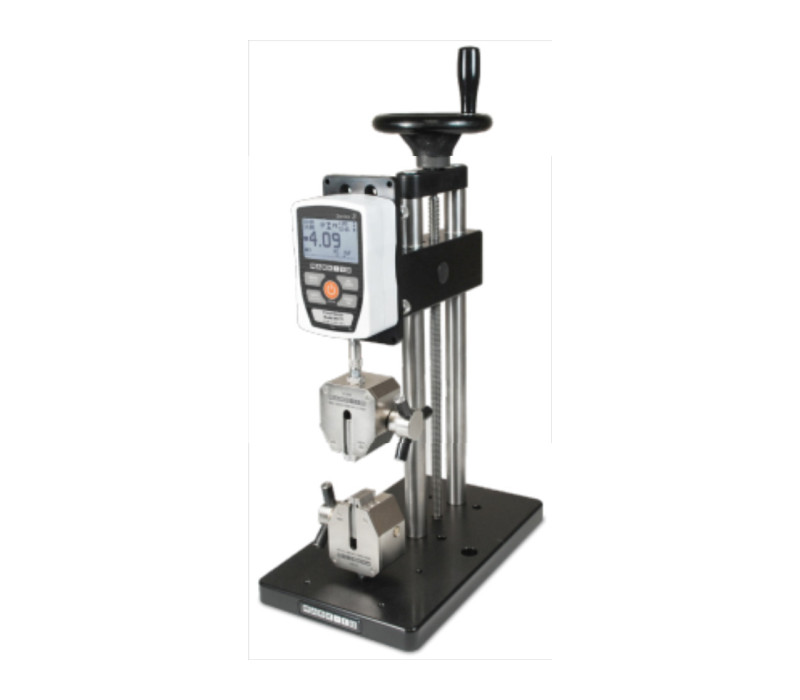

Serie-3 Krachtmeter gemonteerd op een ES20 handmatige testopstelling in een opstelling met G1061 Zelfspannende wig greep

Series-3 Digitale Krachtmeter

Name: Series-3 Digitale Krachtmeter
SKU: 126818

De Basis Series-3 Digitale Krachtmeters zijn ontwikkeld voor een breed scala aan toepassingen.
Ondanks zijn compacte ontwerp biedt de Series-3 een meetfrequentie van 2.000 Hz, ondersteunt 3 meeteenheden (afhankelijk van de versie) en kan via een USB-verbinding op een pc worden aangesloten.

De Series-3 Digitale Krachtmeters hebben een bereik van 0,5 N tot 2500 N, verdeeld over 11 uitvoeringen.

Het verlichte LCD-display toont alle instellingen en actuele meetgegevens.
Series-3 Krachtmeters kunnen worden gebruikt in combinatie met een breed scala aan testbanken, grepen, adapters en opzetstukken.

Alle meters behalve de Series-2 hebben een of meerdere uitgangen en worden geleverd met MESUR® Lite data-acquisitiesoftware.
MESUR® Lite tabuleert continue of single-point data. Exporteren naar Excel maakt verdere gegevensverwerking mogelijk.

De reeks Digitale Krachtmeters uit de Mark-10-serie is verkrijgbaar in 5 typen, waarbij elk type meter beschikbaar is in een reeks van kracht bereiken..
Ieder type meter heeft zijn eigen specificaties, in onderstaande tabel staan van elk type meter de belangrijkste specificaties.
Alle Series-# meters zijn uitgerust met een oplaadbare batterij, een display met achtergrondverlichting en een omkeerbare aluminium behuizing.
De Series-# Digitale Krachtmeters zijn ontworpen om te worden gebruikt voor het meten van trek- en drukkrachten.

Mark-10 Digitale Krachtmeters zijn veelzijdige instrumenten, over het algemeen worden ze gecombineerd met extra apparatuur tot een speciaal gebouwd systeem om de vereiste taken uit te voeren.

We helpen u graag bij het samenstellen van de meest geschikte configuratie voor uw behoefte. Aarzel niet om contact met ons op te nemen voor meer informatie.

Prijs vanaf € 689,00

Nu bestellen

2000 Hz meetfrequentie
USB-gegevensuitvoer van continue of individuele datapunten
Ultra compact formaat
Groot, verlicht grafisch display
Programmeerbare grenswaarden met goed-/afkeur indicatoren
Live load-staafdiagram met instelpuntmarkeringen
Piekmetingen en grenswaarden worden altijd weergegeven
3 Selecteerbare meeteenheden
Configureerbare audio-alarmen en toets tonen
Inclusief NIST traceerbaar kalibratie certificaat
3 jaar garantie

Krachtbereiken, capaciteiten & resoluties

Model	lbF	kgF	gF	N
M3-012	0,12 x 0,0001	-	50 x 0,05	0,5 x 0,0005
M3-025	0,25 x 0,0002	-	100 x 0,1	1 x 0,002
M3-05	0,5 x 0,0005	-	250 x 0,2	10 x 0,01
M3-2	2 x 0,002	1 x 0,001	-	10 x 0,01
M3-5	5 x 0,005	2,5 x 0,002	-	25 x 0,02
M3-10	10 x 0,01	5 x 0,005	-	50 x 0,05
M3-20	20 x 0,02	10 x 0,01	-	100 x 0,1
M3-50	50 x 0,05	25 x 0,02	-	250 x 0,5
M3-100	100 x 0,1	50 x 0,05	-	500 x 0,5
M3-200	200 x 0,2	100 x 0,1	-	1000 x 1
M3-500	500 x 0,5	250 x 0,2	-	2500 x 2

Draad Specificaties Load cell

Model	M3-012 – M3-100	M3-200 - M3-500
Load Cell Draad	#10-32 UNF	5/16-18 UNC

LCD Display

Display

Omkeerbare behuizing

Reversible

Series 3 krachtmeter wordt geleverd in een draagkoffer met schuimvulling inclusief de volgende items:

Series-3 krachtmeter
Verlengingstang

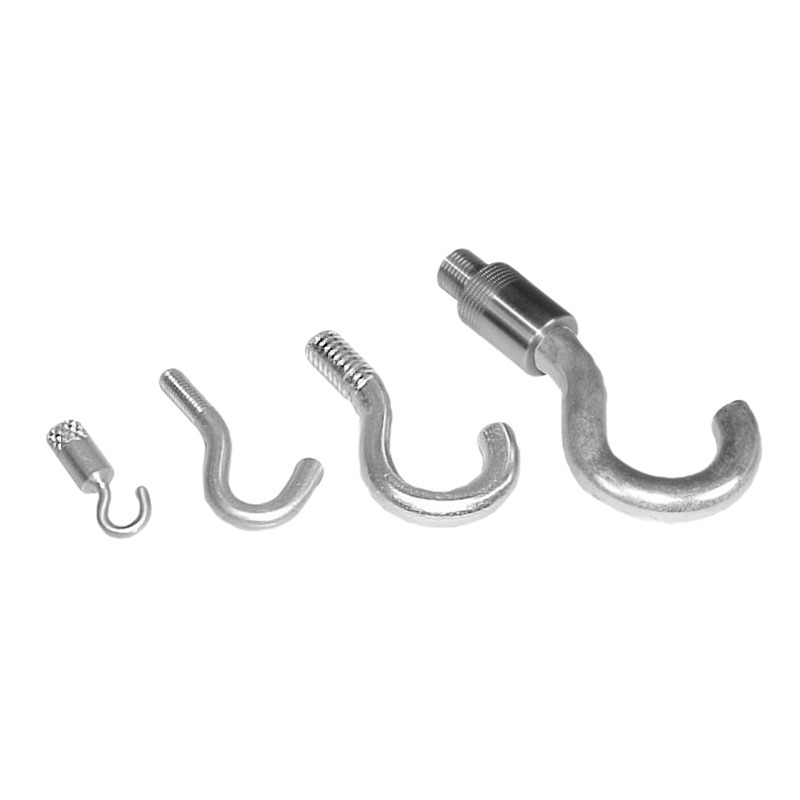

Haak
Conus opzetstuk

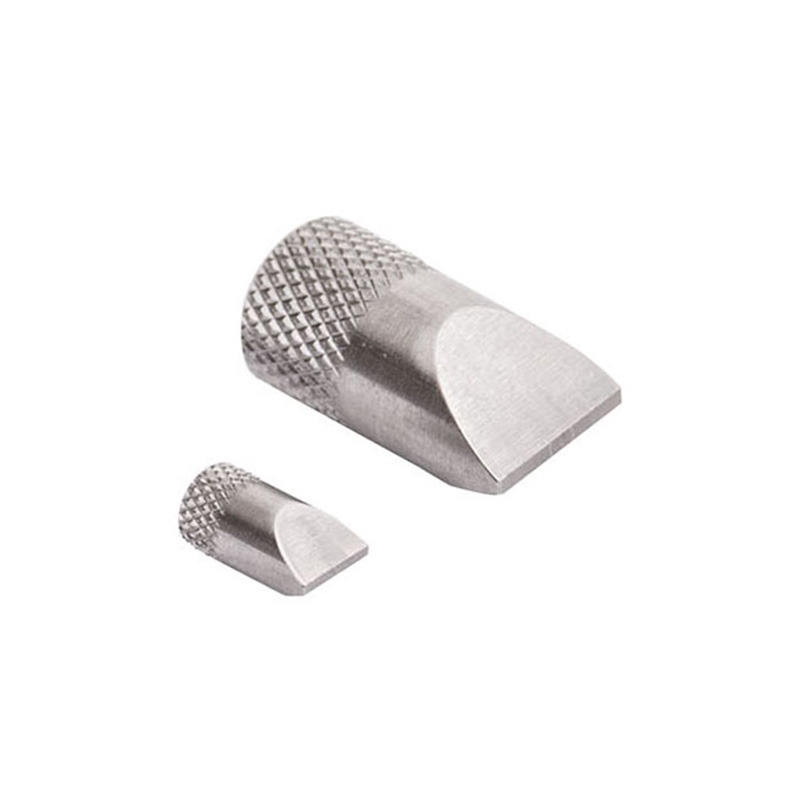

Beitel opzetstuk

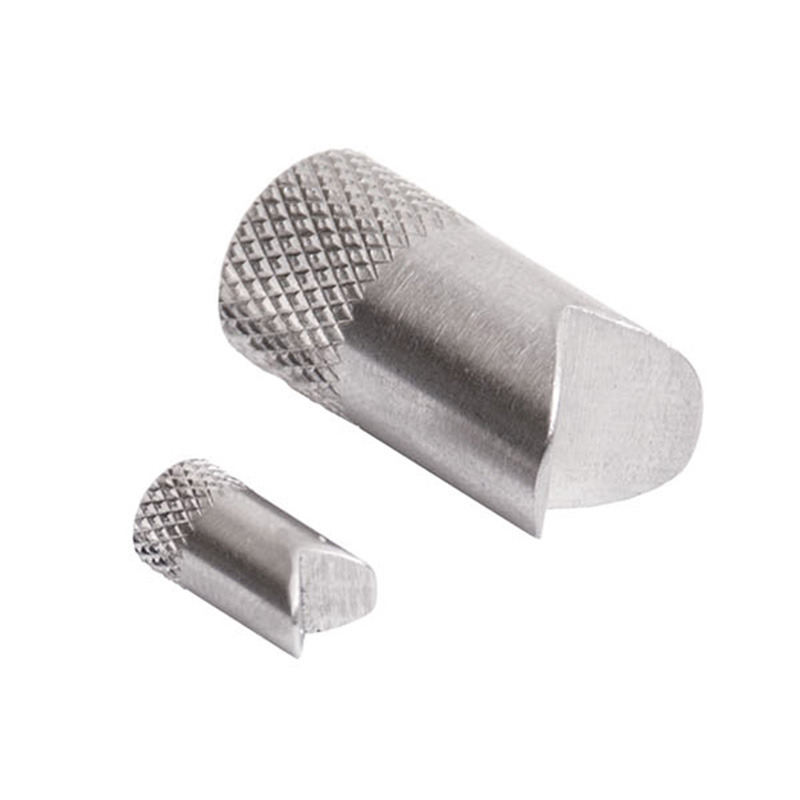

V-groef opzetstuk

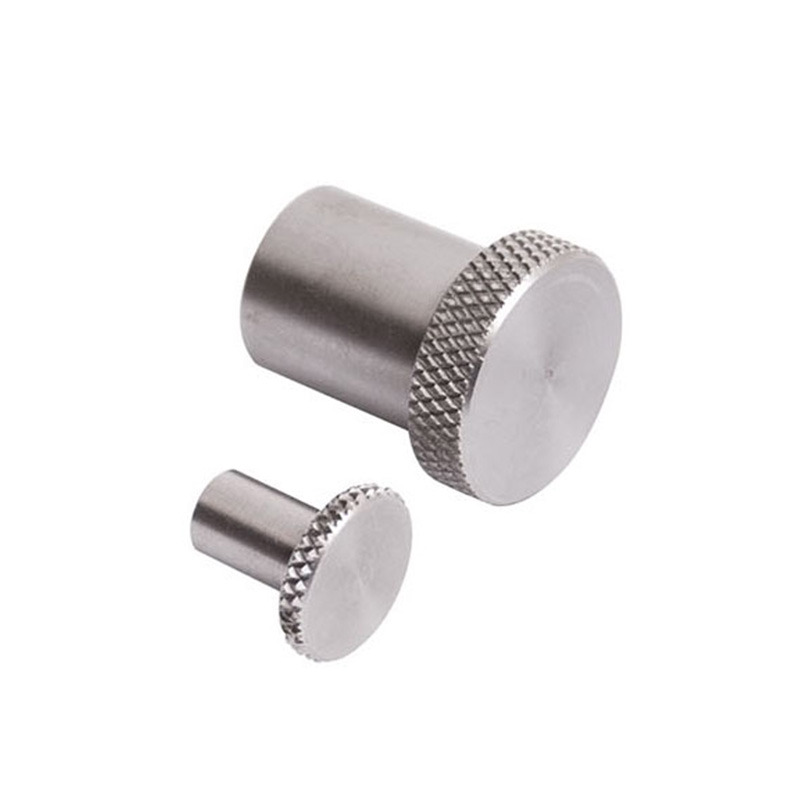

Plat opzetstuk
AC adapter
Accu
Snelstartgids
USB kabel
CD met USB driver, MesurLite, MESURgauge DEMO software, gebruikershandleiding
NIST traceerbaar kalibratiecertificaat met data

Inclusief accessoires

Accessoire	M3-012 - M3-20	M3-50 - M3-100	M3-200 - M3-500
Verlengingsstang	G1024	G1024	G1031
Conus	G1026	G1026	G1033
Beitel	G1025	G1025	G1032
V-Groef	G1027	G1027	G1034
Plat	G1029	G1029	G1036
Haak	G1028	G1038	G1035

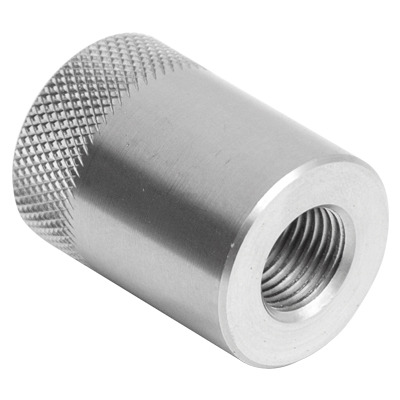

Koppelstuk	-	G1039	G1037

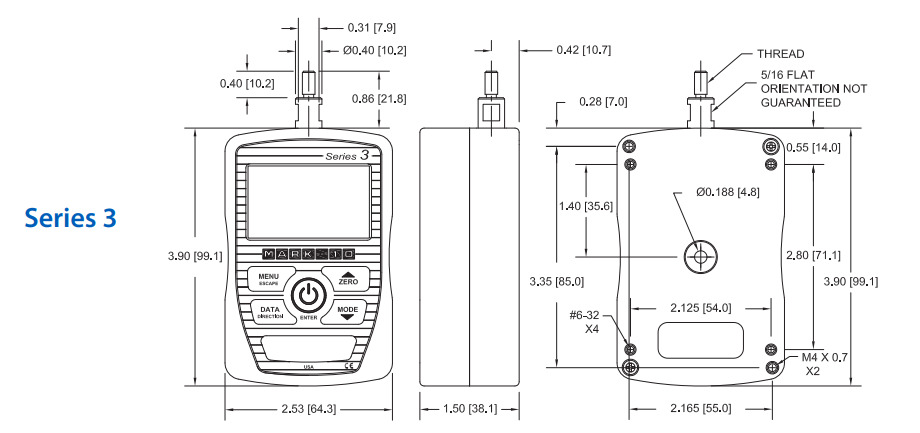

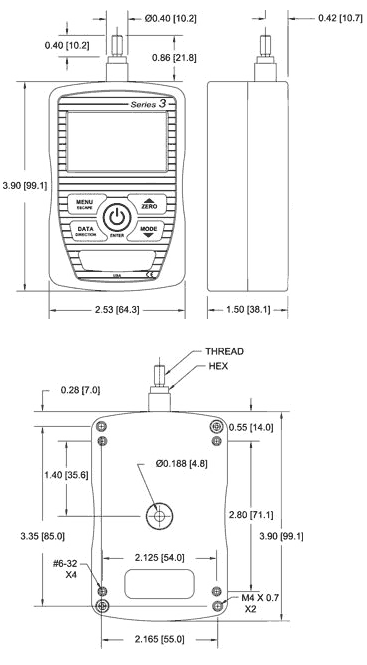

Series-3 krachtmeter modellen M3-012 tot M3-500 hebben allemaal dezelfde afmetingen

Alle afmetingen zijn genoteerd in inches met metrische maten in [mm] er achter.

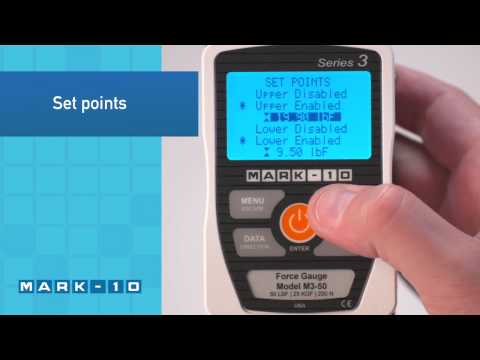

Video

▶

Nauwkeurigheid	±0,3% van volledige schaal ±1 cijfer
Meetfrequentie	2000 Hz
Voeding	AC of oplaadbare batterij. Meerdere stappen lage batterijspanning indicator wordt weergegeven, meter schakelt automatisch uit wanneer stroomvoorziening kritiek wordt
Levensduur batterij	Verlichting display aan: tot 7 uur continu gebruik Verlichting display uit: tot 24 uur continu gebruik
Meeteenheden	lbF, gF, kgF, N (afhankelijk van het model)
USB uitgang	Configureerbaar tot 115.200 baud.
Configureerbare instellingen	Digitale filters, USB uitgang instellingen, verlichting, automatische uitschakeling, toets tonen, audio alarmen, standaard instellingen, kalibratie
Veilige overbelasting	200% van volledige schaal (display geeft "OVER" weer bij 110% en hoger)
Gewicht	M3-012 - M3-100: 0,3 kg [0,7 lb] M3-200 - M3-500: 0,4 kg [0,9 lb]
Verzendgewicht	M3-012 – M3-100: 1,4 kg [3 lb] M3-200 – M3-500: 1,5 kg [3,2 lb]
Omgevingsomstandigheden	0 - 40°C [40 – 100°F], max. 96% luchtvochtigheid, niet-condenserend
Garantie	3 jaar

Krachtmeter vergelijkingstabel

	Series-7 Professioneel	Series-5 Geavanceerd	Series-4 Prestatie	Series-3 Basis	Series-2 Economisch
Nauwkeurigheid	±0,1%	±0,1%	±0,2%	±0,3%	±0,5%
Meetfrequentie	14.000 Hz	7.000 Hz	3.000 Hz	2.000 Hz	500 Hz
Resolutie	1/5.000	1/5.000	1/2.000	1/1.000	1/1.000
Meeteenheden	lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model)	lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model)	lbF, ozF, gF, kgF, N, kN, mN (afhankelijk van het model)	lbF, gF, kgF, N (afhankelijk van het model)	lbF, kgF, N
Uitgangen	USB, RS-232, Mitutoyo, Analoog	USB, RS-232, Mitutoyo, Analoog	USB, RS-232, Mitutoyo, Analoog	USB	Nee
- RS-232	Instelbaar tot wel 230.400 baud	Instelbaar tot wel 115.200 baud	Instelbaar tot wel 115.200 baud	Nee	N.v.t.
- USB	Instelbaar tot wel 230.400 baud	Instelbaar tot wel 115.200 baud	Instelbaar tot wel 115.200 baud	Instelbaar tot wel 115.200 baud	N.v.t.
- Mitutoyo (Digimatic)	Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten	Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten	Seriële BCD geschikt voor alle Mitutoyo SPC-compatibele apparaten	N.v.t.	N.v.t.
- Analoog	±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning	±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning	±1 VDC, ±0,25% FS bij capaciteit. Positief voor compressie, negatief voor spanning	N.v.t.	N.v.t.
- Standaard toepassing I/O	Drie open-drain outputs, één input	Drie open-drain outputs, één input	Drie open-drain outputs, één input	N.v.t.	N.v.t.
- Instelpunt	Drie open-drain verbindingen	Drie open-drain verbindingen	Drie open-drain verbindingen	N.v.t.	N.v.t.
Inclusief Mesur-Lite software	Ja	Ja	Ja	Ja	N.v.t.
Data uitgangfunctie	Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat.	Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat.	Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting).	Automatische uitgang doormiddel van de DATA knop of via verzoek vanaf een PC of andere apparaat. (alleen getoonde huidige meting).	N.v.t.
ASCII commando ingesteld voor externe besturing	Volledige commando reeks	Volledige commando reeks	Alleen “? (opvragen huidige meting)	Alleen “? (opvragen huidige meting)	N.v.t.
Interface MESUR® meter en MESUR® Lite	Volledige communicatie	Volledige communicatie	Uitsluitend gegevensuitvoer op één punt of continu	Uitsluitend gegevensuitvoer op één punt of continu	N.v.t.
Interface met ESM303 / 750 / 1500 test stands	Volledige communicatie, inclusief PC besturing	Volledige communicatie, inclusief PC besturing	Beperkt tot kracht data, bescherming tegen overbelasting en kracht instelpunten	N.v.t.	Nee
Datageheugen	5.000 metingen, met output	1.000 metingen, met output	50 metingen, met output	Nee	Nee
Datageheugen verwijdering	Elk individueel gegevenspunt, of wis alles	Elk individueel gegevenspunt, of wis alles	Elk individueel gegevenspunt, of wis alles	N.v.t.	N.v.t.
Statistische berekeningen en uitvoer naar pc	Max, min, gemiddeld, standaard. dev., aantal metingen, met output	Max, min, gemiddeld, standaard. dev., aantal metingen, met output	Max, min, gemiddeld, standaard. dev., aantal metingen, met output	N.v.t.	N.v.t.
Breuk detectie	Ja	Nee	Nee	Nee	Nee
1ste / 2de piek detectie	Ja	Nee	Nee	Nee	Nee
Programmeerbare voetschakelaar besturingskabel	Ja	Nee	Nee	Nee	Nee
Gemiddeld mode	Ja	Ja	Nee	Nee	N.v.t.
Externe trigger-modus	Ja	Ja	Nee	Nee	Nee
Analoge belastingsbalkgrafiek weergegeven op het display	Ja	Ja	Ja	Ja	Nee
Instelpunten (voor goed/afkeur-indicatie)	Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs	Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs	Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs	Ja Ja met hoog / laag indicatoren, markeringen op analoog staafdiagram en outputs	Nee
Wachtwoord beveiliging	Ja, voor kalibratie en individuele toetsen	Ja, voor kalibratie en individuele toetsen	Nee	Nee	Nee
Piekwaarden worden altijd weergegeven	Ja	Ja	Ja	Ja	Nee (Peak mode must be selected)
Programmeerbare akoestische tonen	Ja	Ja	Ja	Ja	Nee
Kalibratie procedure	Configureerbaar aantal datapunten (tot 10 in elke richting)	Configureerbaar aantal datapunten (tot 10 in elke richting)	Configureerbaar aantal datapunten (tot 10 in elke richting)	Configureerbaar aantal datapunten (tot 10 in elke richting)	Configurable number of data points (up to 10 in each direction)
Uitgangen overbelasting	Speciale pinnen voor spanning en compressie	Speciale pinnen voor spanning en compressie	Speciale pinnen voor spanning en compressie	Nee	N.v.t.
Overbelastingsbeveiliging	200% van volledige schaal (display toont waarschuwing bij 110% en hoger)	200% van volledige schaal (display toont waarschuwing bij 110% en hoger)	200% van volledige schaal (display toont waarschuwing bij 110% en hoger)	200% van volledige schaal (display toont waarschuwing bij 110% en hoger)	200% van volledige schaal (display toont waarschuwing bij 110% en hoger)

Vergelijkingstabel Series 2-3-4-5-7

LabVIEW Serial Write / Read VI

CE-conformiteitsverklaring

UKCA-conformiteitsverklaring

Producten

Item	Product	Prijs
132971	M3-012 Digital Force Gauge - 0,5 N	€ 1.561,00
132972	M3-025 Digital Force Gauge - 1,0 N	€ 1.561,00
132973	M3-05 Digital Force Gauge - 2,5 N	€ 849,00
132974	M3-2 Digital Force Gauge - 10 N	€ 689,00
132975	M3-5 Digital Force Gauge - 25 N	€ 689,00
132869	M3-10 Digital Force Gauge - 50 N	€ 689,00
132977	M3-20 Digital Force Gauge - 100 N	€ 689,00
132871	M3-50 Digital Force Gauge - 250 N	€ 689,00
132979	M3-100 Digital Force Gauge - 500 N	€ 689,00
132980	M3-200 Digital Force Gauge - 1000 N	€ 849,00
132981	M3-500 Digital Force Gauge - 2500 N	€ 849,00

Accessories

Item	Product	Prijs
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 18,00
131954	AC1030 AC adapter/charger, 110V US	€ 41,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 41,00
132878	AC1032 AC adapter/charger, 220V UK	€ 41,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 41,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 55,00
130351	AC1003 Double Handle Grips for Force Gauges Series 2/3	€ 110,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.580,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out

Series-3 Digitale Krachtmeter

Kenmerken

Afmetingen

Specificaties

Krachtbereiken, capaciteiten & resoluties

Draad Specificaties Load cell

Inclusief accessoires

Krachtmeter vergelijkingstabel

Series-4 Geavanceerde Digitale krachtmeters

Series-5 Geavanceerde Digitale Krachtmeter

Series-7 Professionele Digitale Krachtmeter

EK3 Geavanceerde Ergonomische Testset

Series-3I Kracht / Torsie Indicator

ES20 Trekbank Met Draaiwiel

ES30 Precisie Trekbank met Handwielbediening

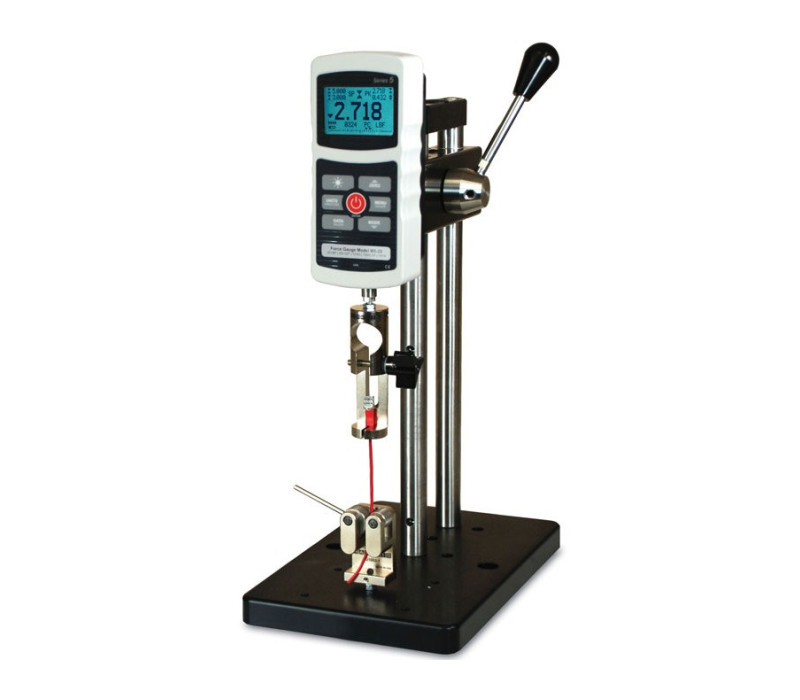

ES10 Handmatige Hendel Bediende Kracht Trekbank
