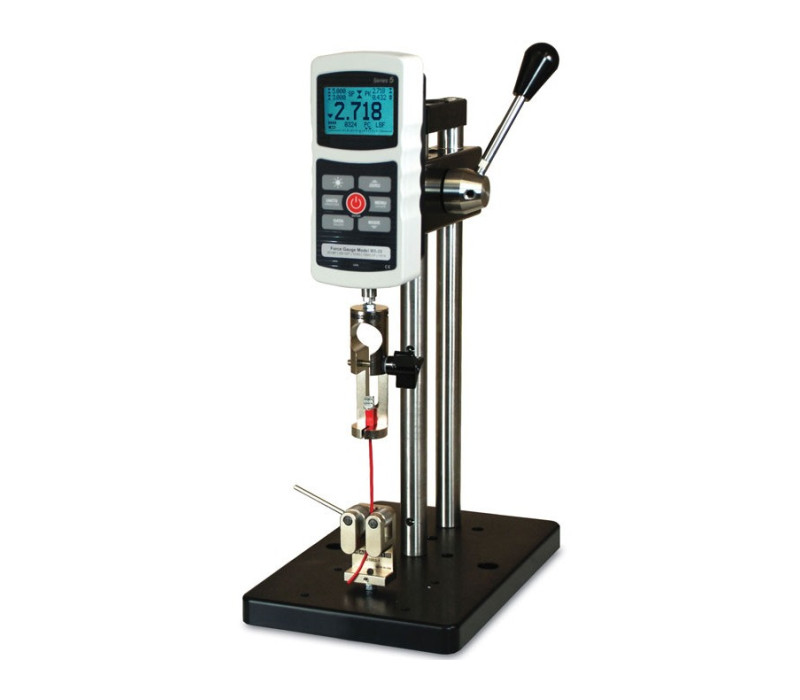

ES10 Handmatige hendel bediende kracht Trekbank

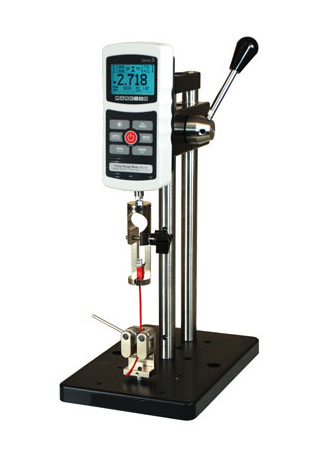

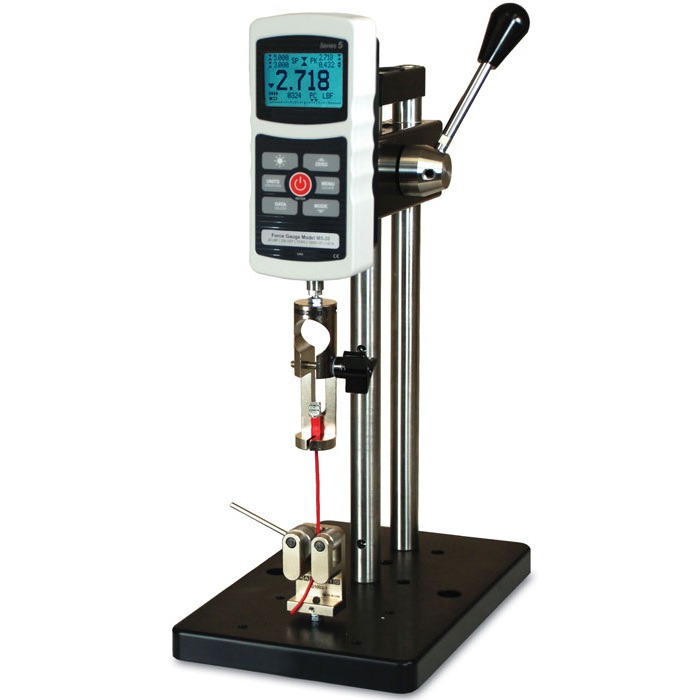

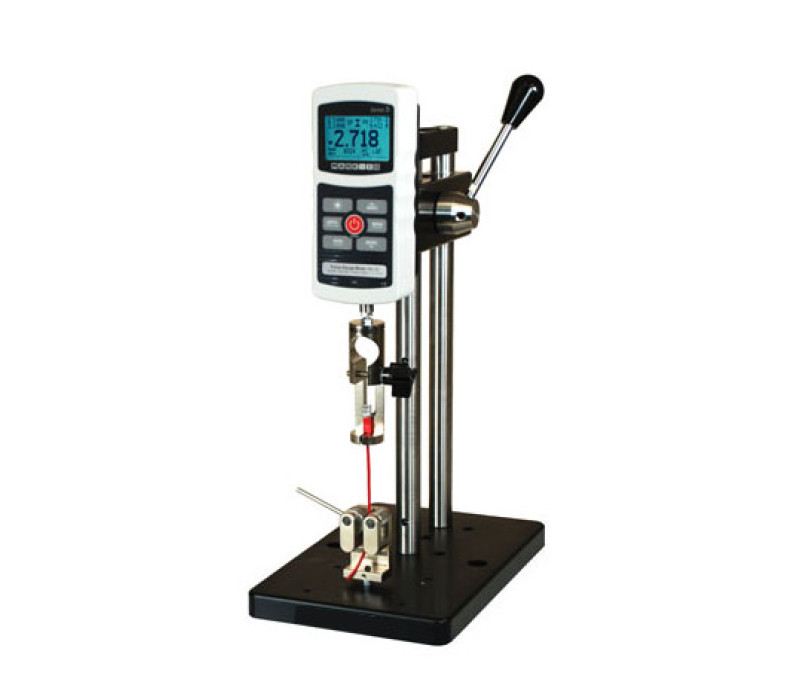

De dmv een hendel bediende ES10-testbank is handig voor snelle trek- en compressietests. Hier afgebeeld met serie 5 digitale krachtmeter, G1001 draadklemgreep en G1002 dubbele rolgreep.

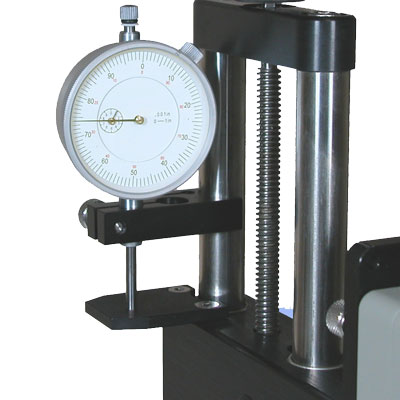

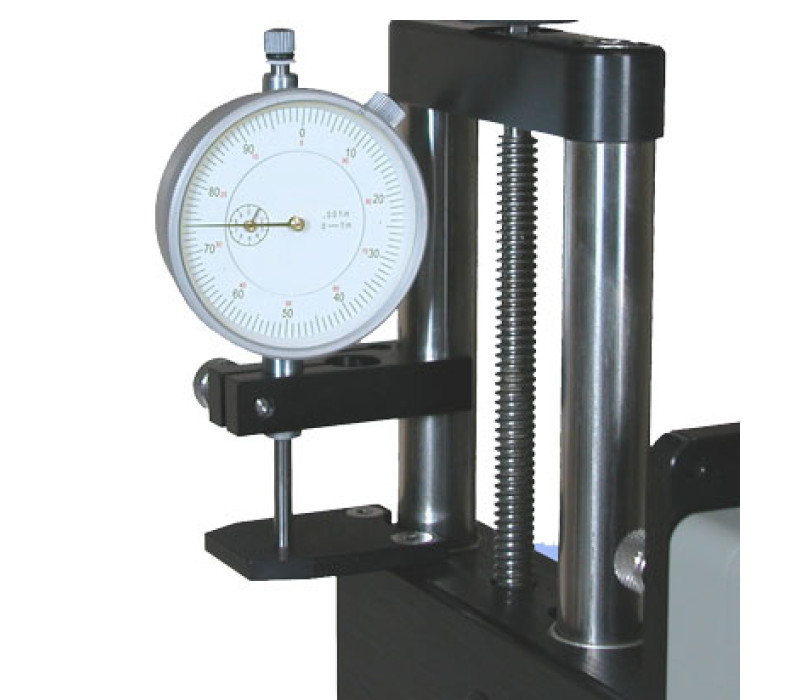

Optionele ES001 25mm analoge meetklok montageset optie. De montageset is ook verkrijgbaar met digitale meetklok en zonder indicator.

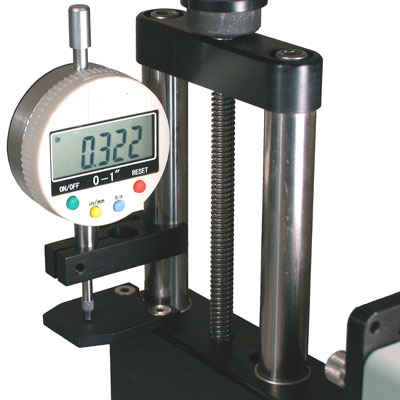

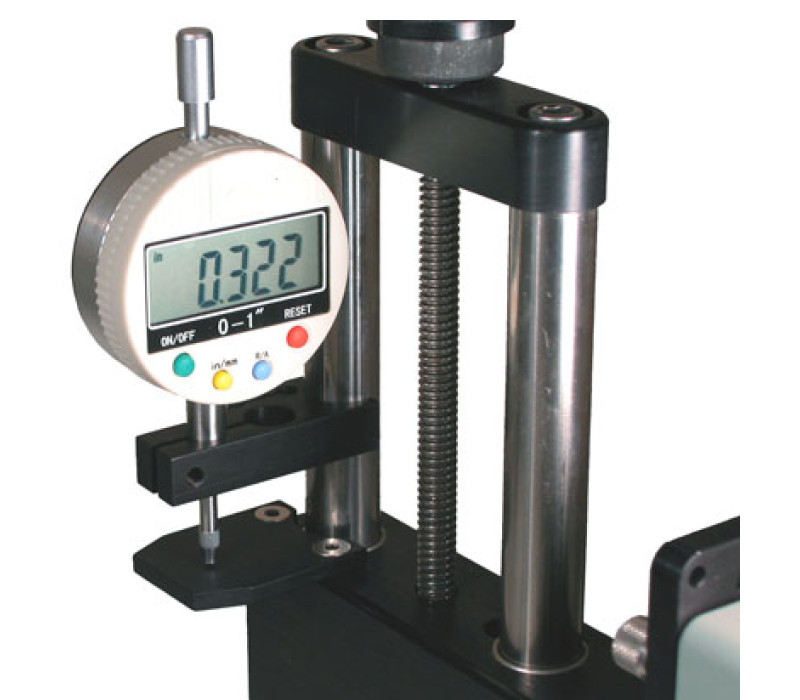

Optionele digitale meetklok ES002 25 mm / 1”. Set beugels is ook verkrijgbaar zonder indicator.

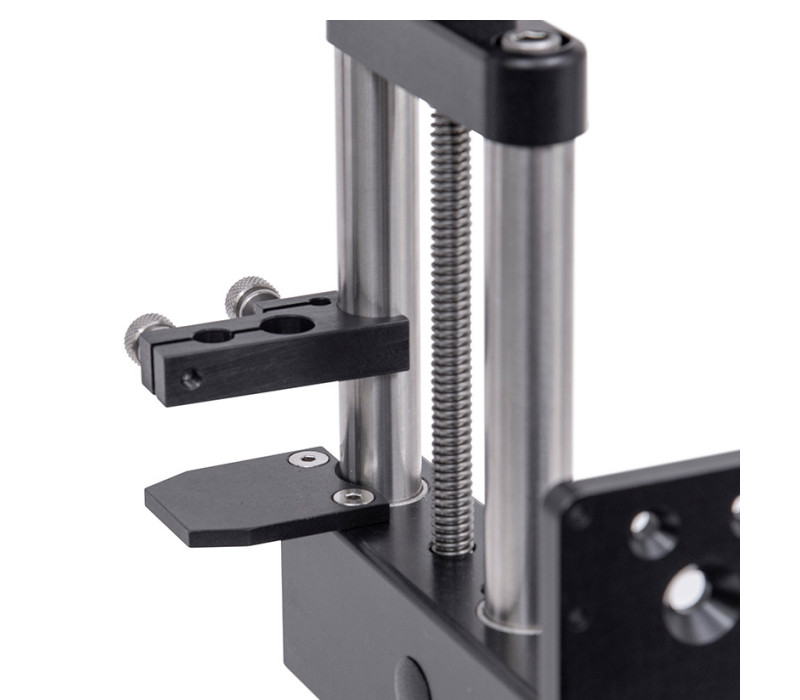

De optionele montageset voor meetklokken, exclusief meetklok. Verkrijgbaar in 8 mm en 9,5 mm dia. versie voor meetkloksteel.

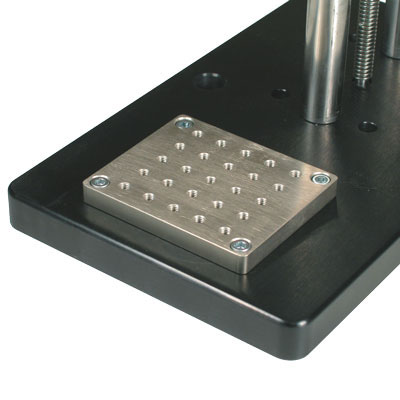

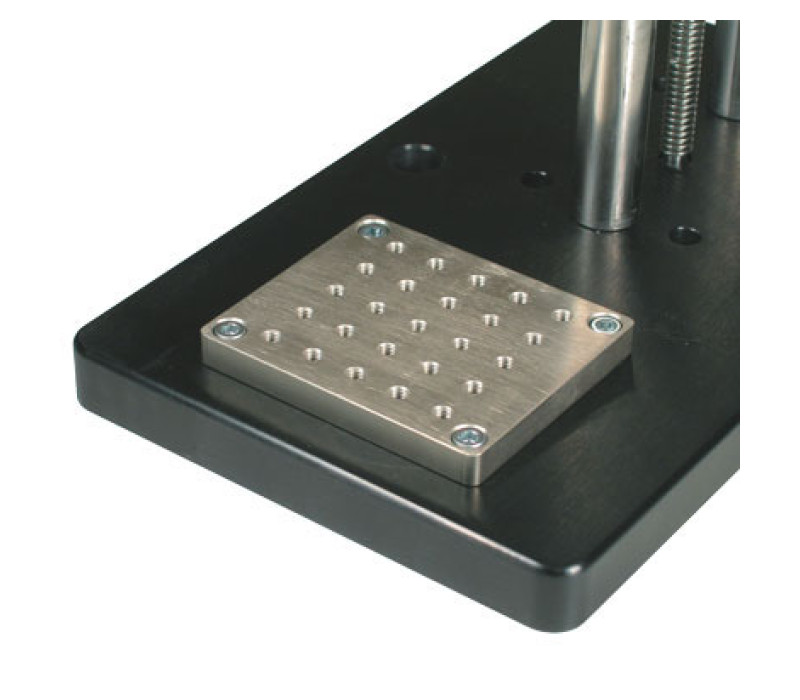

Optionele AC1060-montageplaat bevat een matrix van schroefdraadgaten voor grip- en adaptermontage.

ES10 Handmatige Hendel Bediende Kracht Trekbank

Ontdek de ES10, een handmatig bediende compressie- en trektestbank die ideaal is voor toepassingen die precieze metingen en efficiënt ruimtegebruik vereisen. Dit apparaat is perfect voor compressietesten met een bereik tot 38 mm en kan eenvoudig worden aangepast aan verschillende monsters.

Uitgelichte kenmerken:

Capaciteit en constructie: Meet compressie tot 150 N, gebouwd met een verstelbaar hefboommechanisme voor verschillende monsterafmetingen.
Totale compatibiliteit: Ontworpen voor gebruik met Mark-10 krachtmeters en andere apparaten, voor veelzijdigheid en precisie, (adaptersets voor vreemde merken krachtmeters beschikbaar).

Praktische voordelen:

Compact en draagbaar: Ideaal voor laboratoria met beperkte ruimte of voor mobiele toepassingen zoals tests op locatie.
Diverse toepassingen: Van het meten van de druk bij de activering van schakelaars tot peeltesten, bied deze testbank meerdere functionaliteiten.

Neem contact met ons op voor meer informatie over hoe de ES10 testopstelling kan worden geïntegreerd in uw kwaliteitsprocessen.

€ 823,00

Nu bestellen

Compact en lichtgewicht ontwerp voor eenvoudige bediening en geschikt voor kleine ruimtes.
Gaten aanwezig om de trekbank op een werkbank te monteren
Hefboom kan in 3 standen worden geplaatst
Geschikt voor het meten van trek en compressie kracht.
Grote grondplaat voor het vastzetten van test monsters, grepen of adapters
Optionele 25,4 mm meetklok set voor het meten van verplaatsing tijdens testen
Kan gebruikt worden met onze HP Series Durometers
Adapter sets voor krachtmeters van concurrenten zijn ook verkrijgbaar, voor extra veelzijdigheid.

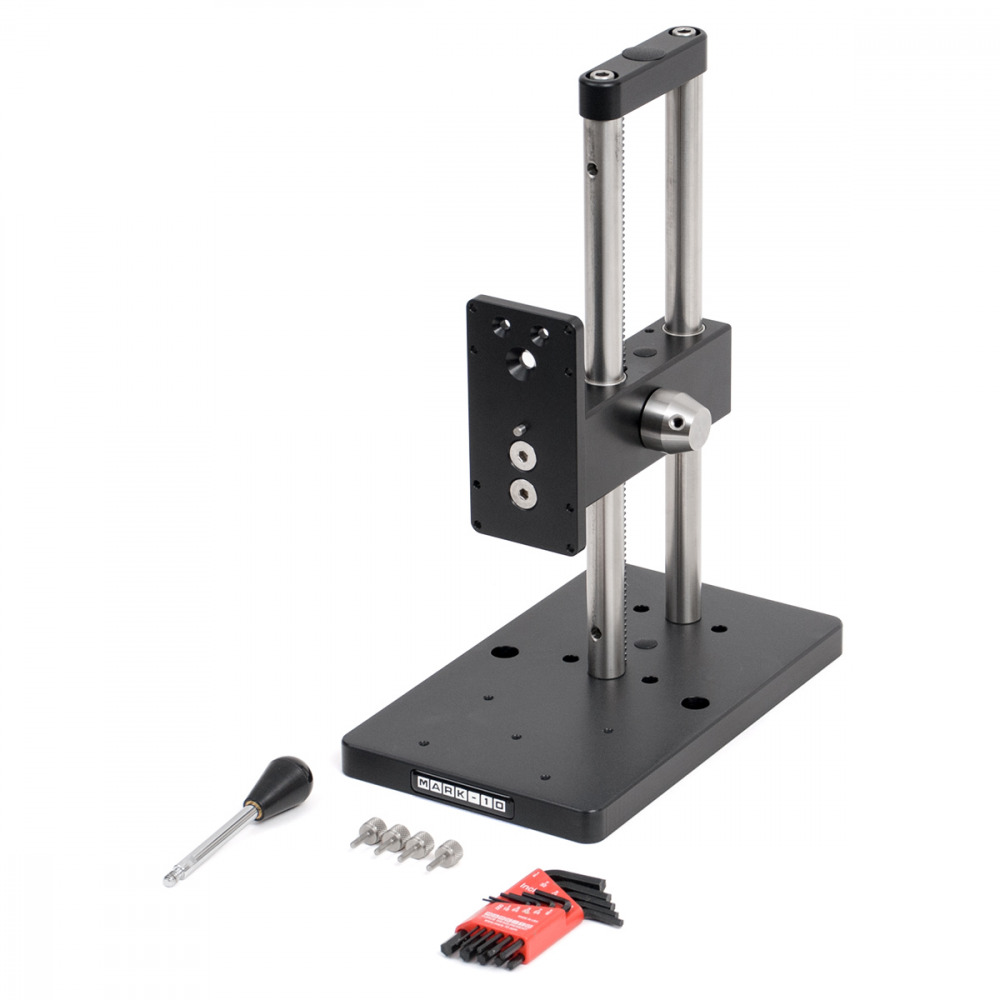

De ES10 Mechanische Kracht Test Standaard wordt geleverd met:

Inbus sleutelset
Hendel
4 Duimschroeven voor de bevestiging van krachtmeters

Manual test stand comparison

Model	Krachtbereik	Maximale testslag	Belastingsmethode	Verplaatsing	Maximale testverplaatsing
ES05	150N	38mm	Veerbelaste hendel	26,7mm / hendel rotatie	223mm
ES10	500N	229mm	Veerbelaste hendel	26,7mm / hendel rotatie	229mm
ES20	500N	229mm	Bovenop gemonteerd handwiel	1,5mm / wiel rotatie	229mm
ES30	1000N	330mm	Verticaal zijdelings gemonteerd handwiel	1,3mm / wiel rotatie	356mm
TSA750(H)	3750N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	Verticaal 267mm Horizontaal 368mm
TSB100	500N	95mm met eindstops 152 zonder eindstops	Hendel met tandheugel en rondsel, hendel kan in stappen van 30° worden gepositioneerd	76,2mm / hendel rotatie	330mm
TSC1000(H)	5000N	89mm	In-lijn gemonteerd handwiel	2,5mm / wiel rotatie	Verticaal 254mm Horizontaal 330mm
TSF(H)	5000N	102mm	Verticaal zijdelings gemonteerd handwiel	0,34mm / wiel rotatie	Verticaal 356mm Horizontaal 459mm
- De maximale meetafstand en/of ruimte voor teststukken is afhankelijk van de grepen en/of adapters die tijdens het testen worden gebruikt. - De afmetingen geven afstanden aan zonder gebruik van grepen of adapters. - Kolomverlengingen zijn beschikbaar voor alle testopstellingen behalve ES05, ES10 en ES20. - Modellen met (H) zijn verkrijgbaar in verticale en horizontale uitvoering

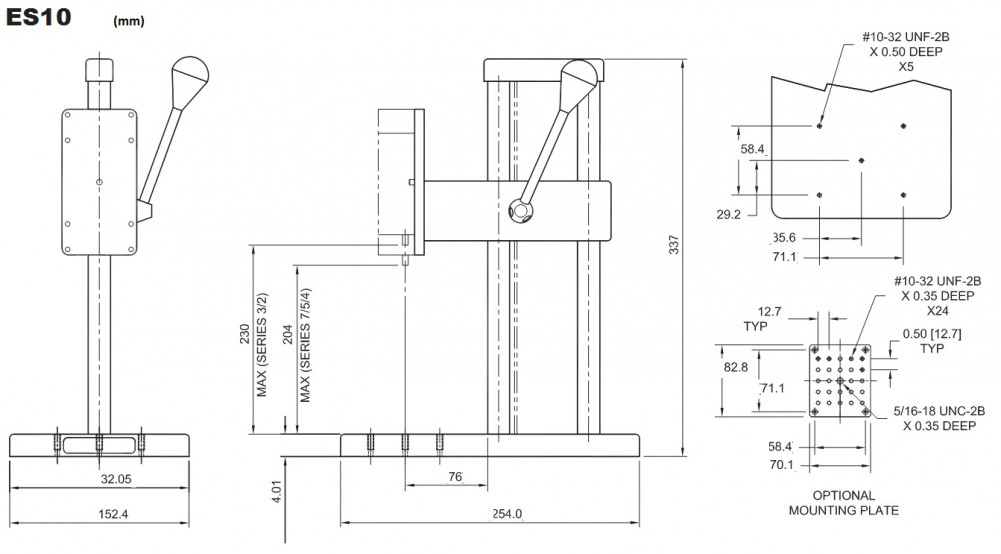

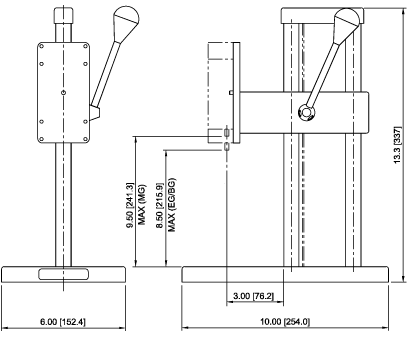

Afmetingen van de ES10 Handbediende Kracht Testbank

Alle maten zijn in inch met [mm] erachter

Video

▶

ES10 user manual

ES10 solid model

Datasheet ES10

Capaciteit:	500 N (50 kg / 100 lb)
Maximale beweging:	229 mm
Afmetingen:	152 mm x 254 mm x 338 mm
Belasting methode:	Hendel (kan in 3 posities geplaatst worden voor eenvoudig gebruik)
Snelheid verplaatsing:	26,7 mm per omwenteling van de hendel
Gewicht:	4,5 kg
Garantie:	3 jaar
Verzend gewicht	5,4 kg

Producten

Item	Product	Prijs	Aantal	Actie
126412	ES10 - Manual Test Stand - 100 lbF/500 N	€ 823,00

Accessories

Item	Product	Prijs
131906	ES001 - Analog Dial indicator kit for ES10/ES20	€ 170,00
130406	ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm	€ 395,00
133347	ES001NI Set of brackets for indicator 9.5 mm dia. stem	€ 133,00
136791	ES001NI-8MM Set of brackets for indicator 8 mm dia. stem	€ 133,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag
