G1089

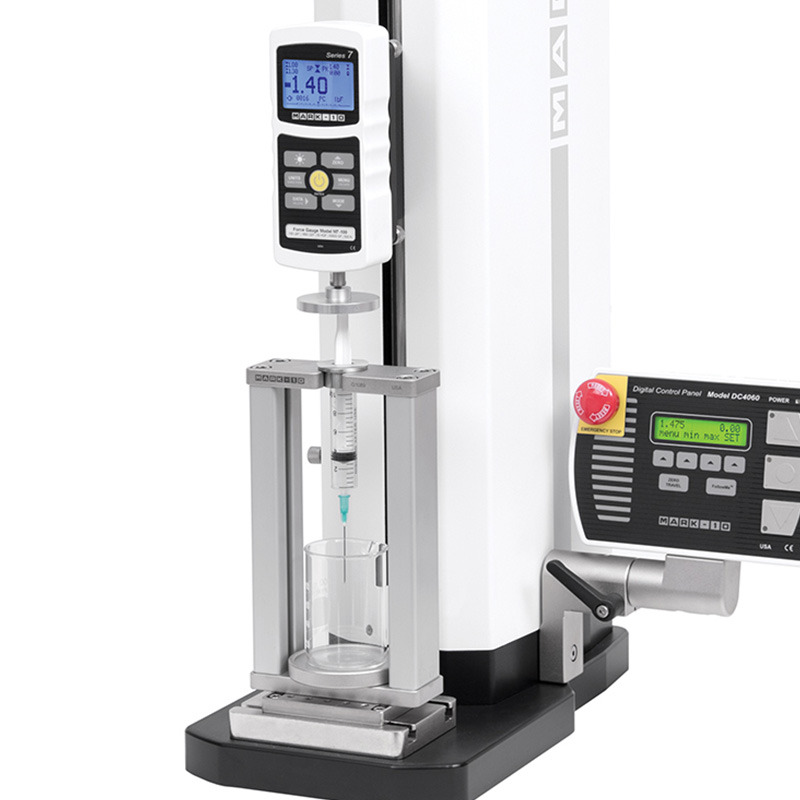

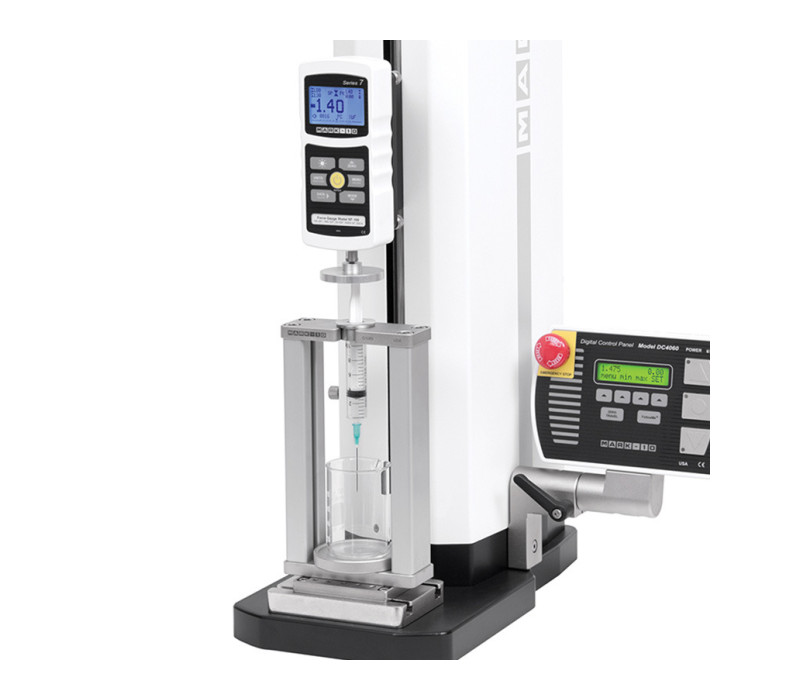

G1089 wordt getoond in een typische toepassing, gemonteerd op een gemotoriseerde testopstelling met optionele eye-end-adapter. Cup is niet inbegrepen.

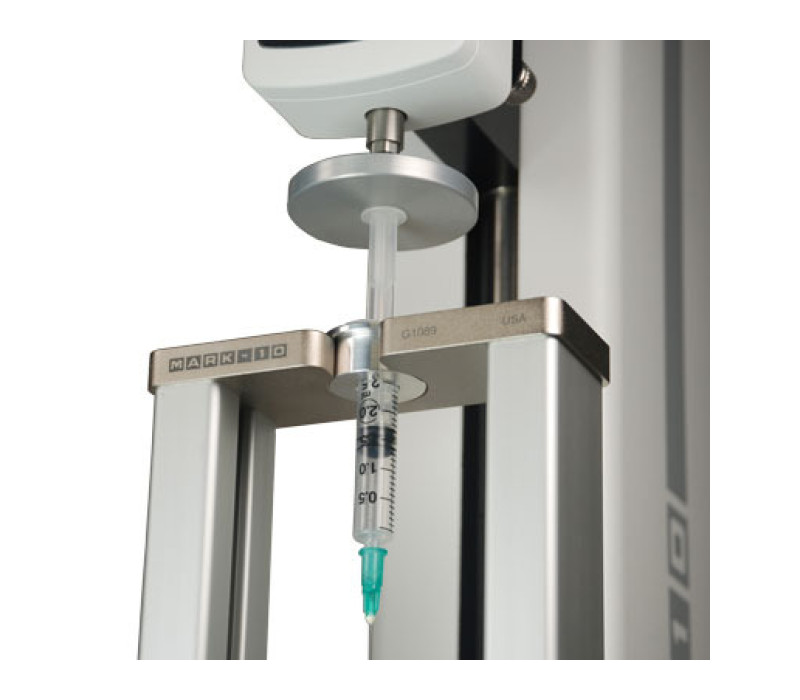

Close-up van de compressieplaat die op de plunjer drukt.

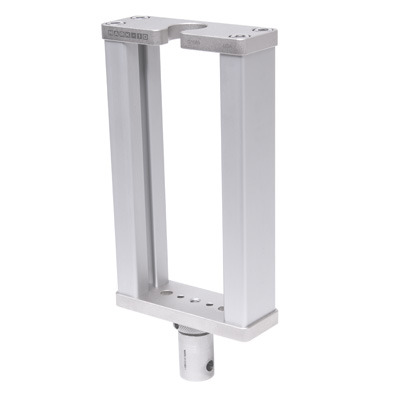

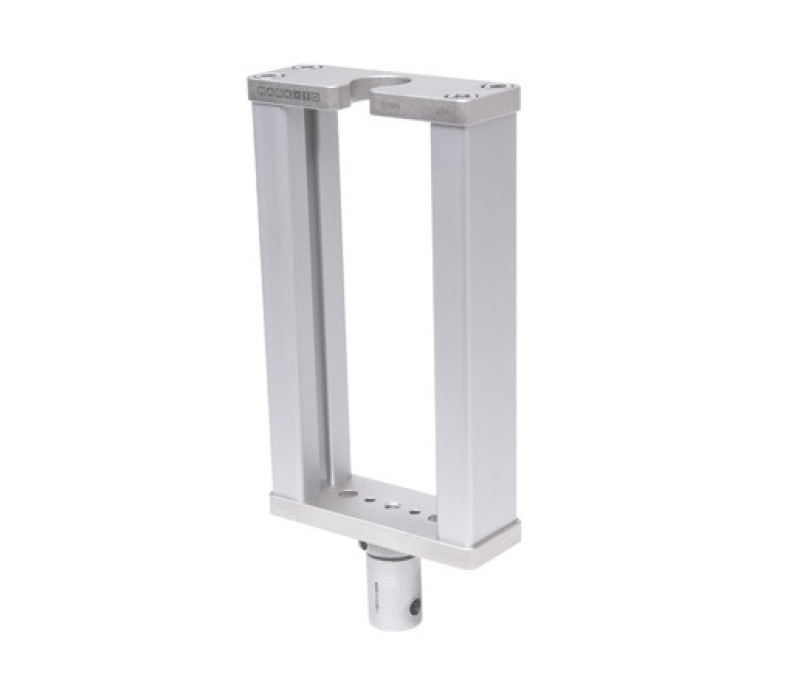

Eye-end-adapters zijn compatibel met verschillende testopstellingen, loadcellen en krachtmeters

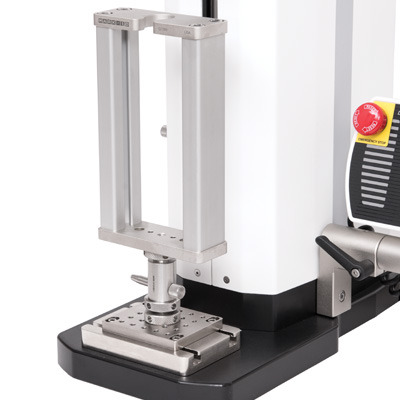

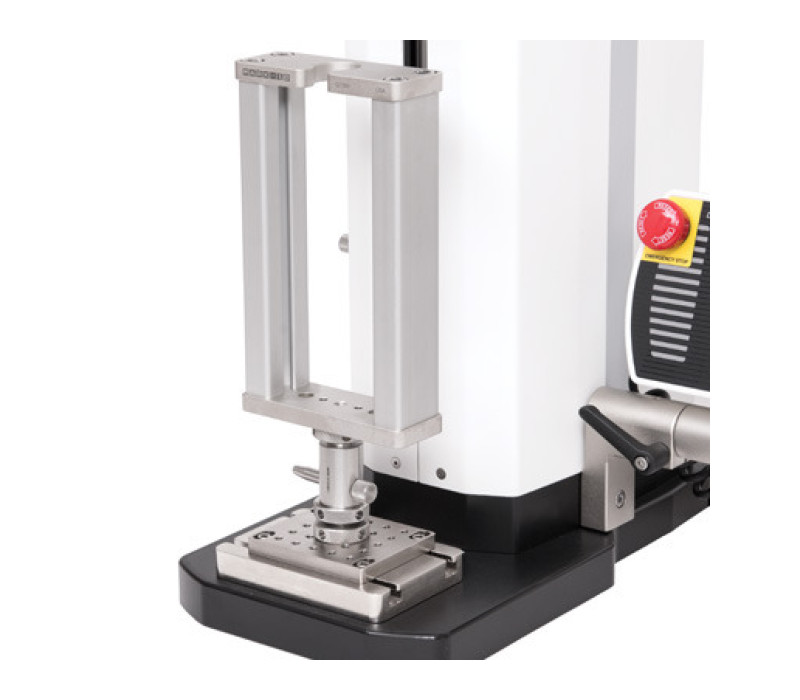

De snel verwisselbare eye-end-adapters maken een eenvoudige verwijdering/installatie van de handgreep mogelijk en voorkomen rotatie.

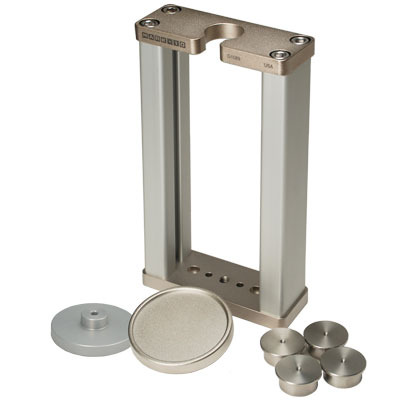

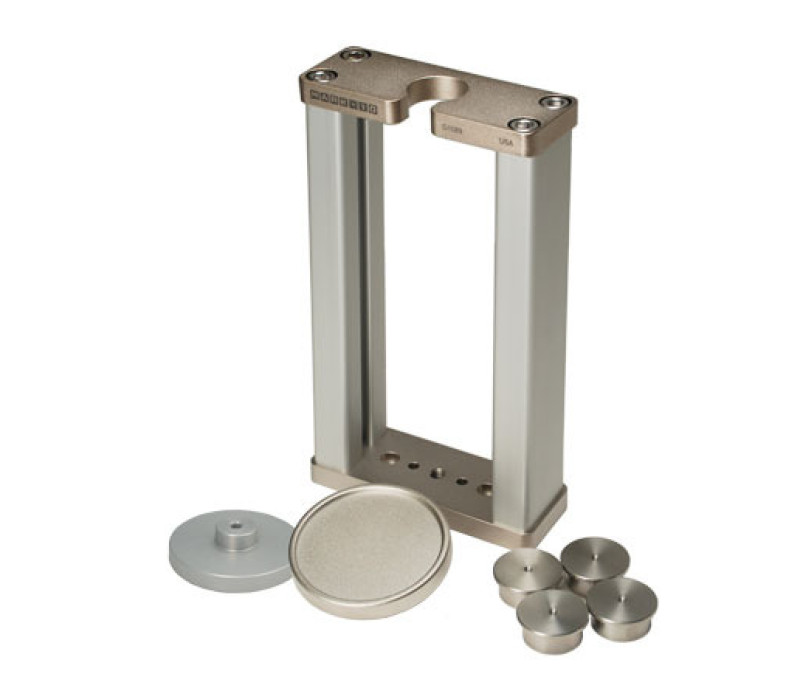

G1089 bevat vier blanco, boorbare roestvrijstalen voorgeboorde inzetstukken, cup plateau, compressieplaat met een diameter van 2 inch (51 mm) en hardware voor montage op de testbank.

G1089 Injectiespuit Compressie Armatuur

Name: G1089 Injectiespuit Compressie Armatuur
SKU: 127510
Price: 1042.00 EUR

De G1089 Syringe Compression Fixture is ontworpen voor een nauwkeurige beoordeling van de compressiekracht die wordt uitgeoefend door een injectiespuit plunjer, in overeenstemming met ISO 7886-1 en andere relevante normen.

Het bevat vier blanco roestvrijstalen inzetstukken die ter plaatse kunnen worden aangepast om injectiespuit cilinders van verschillende diameters te herbergen.

Bij gebruik in combinatie met compatibele apparatuur zoals de F-Series Intellimesur-teststand of een ESM303-teststand in combinatie met het Series 7 krachtmeetinstrument, stelt deze fixture u in staat om zowel de initiële als secundaire krachtpieken vast te leggen en de gemiddelde kracht over een gespecificeerde periode te berekenen.

Neem contact met ons op als u aangepaste geboorde inzetstukken nodig heeft die zijn afgestemd op uw specifieke behoeften, aangezien we op verzoek op maat gemaakte oplossingen kunnen bieden.

€ 1.042,00

Nu bestellen

Bevestigd een injectiespuit om de compressiekracht van de plunjer te meten
Wordt geleverd met vier blanco roestvrijstalen inzetstukken, waardoor u de flexibiliteit heeft om het armatuur aan te passen aan cilinders met verschillende diameters
Ontworpen om te voldoen aan de strenge normen van ISO 7886-1 en andere relevante industriële benchmarks,
Vervangbare inzetstukken kunnen in het veld worden geboord tot een diameter van 21,6 mm [0,85 inch].
Uitneembaar cup plateau

G1089 Injectiespuit armatuur

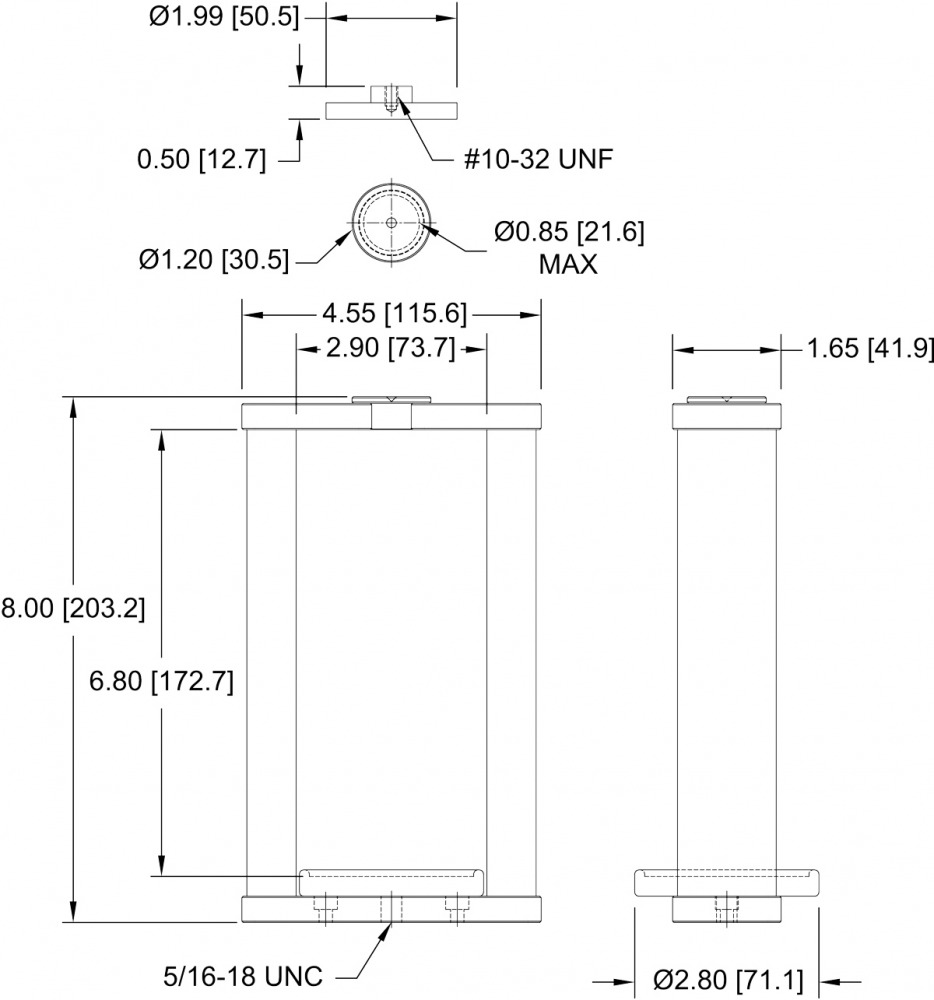

Alle maten zijn aangegeven in inch, met metrische maten in [mm] erachter.

Capaciteit	500 N
Material Fixture	Boven- en onderbeugels van vernikkeld aluminium, staanders van geanodiseerd aluminium
Materiaal Cup plateau	Vernikkeld aluminium
Materiaal inserts	RVS
Materiaal compressie plaat	Geanodiseerd aluminium
Gewicht	Armatuur, inclusief cup plateau en een insert: 860 g Compressie plaat: 40 g

Datasheet all grips

Solid Models G1089

Producten

Item	Product	Prijs	Aantal	Actie
136903	G1089 Syringe fixture	€ 1.042,00

Accessories

Item	Product	Prijs	Aantal	Actie
136845	AC1053 Set of 4 blanks for G1089	€ 161,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out

G1089 Injectiespuit Compressie Armatuur

Kenmerken

Afmetingen

Specificaties

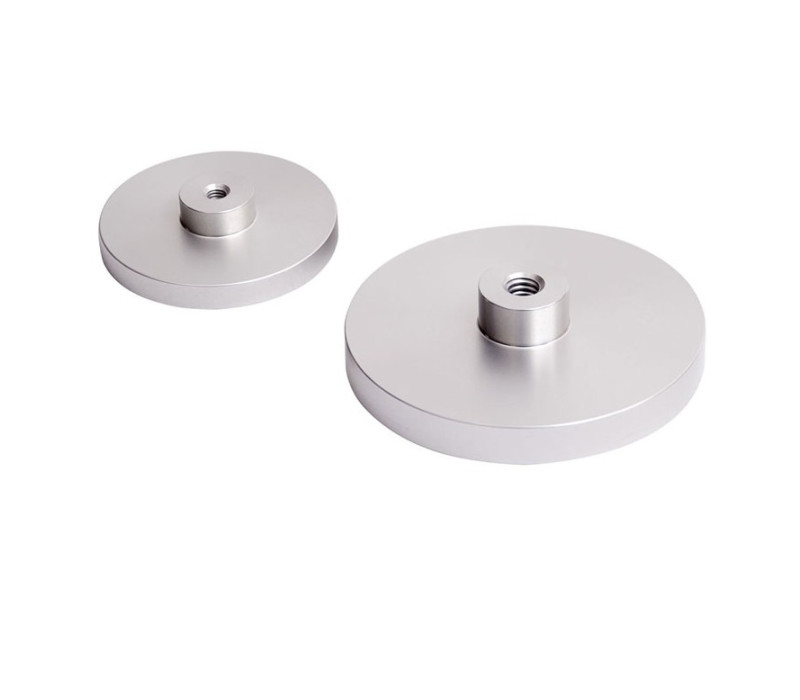

G1009 Aluminium Compressieplaten
