G1111

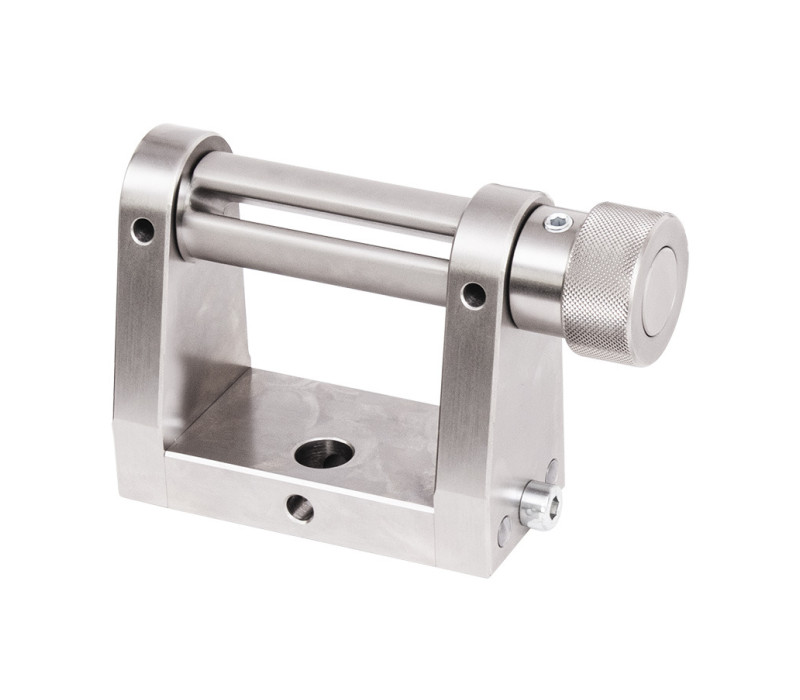

G111 lintwikkelgreep voor ASTM D6775

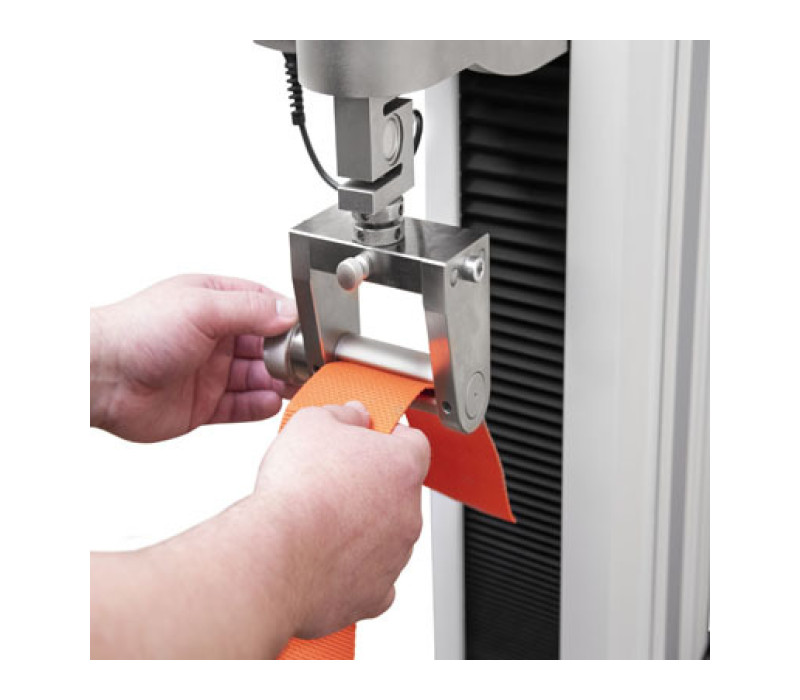

Om het monster te laden, (1) steekt u het materiaal door de gleuf, draait u vervolgens aan de knop om het materiaal om zichzelf heen te wikkelen en steekt u vervolgens (3) de ankerpinnen in de daarvoor bestemde gaten (niet afgebeeld).

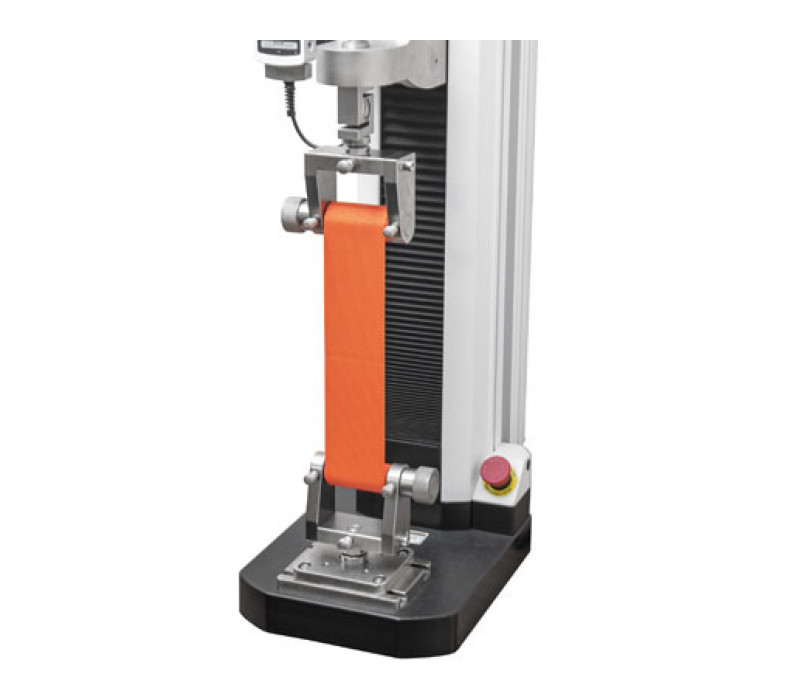

Een paar G1111-lintgrepen worden getoond in een typische toepassing, met krachttestbank en krachtcel.

G1111 Ribbon Wrap Grip

De G1111 Ribbon Wrap Grip is specifiek ontwikkeld voor het testen van gevlochten materialen, tapes en textielbanden die worden gebruikt in de transport, bouw en diverse industriële toepassingen.

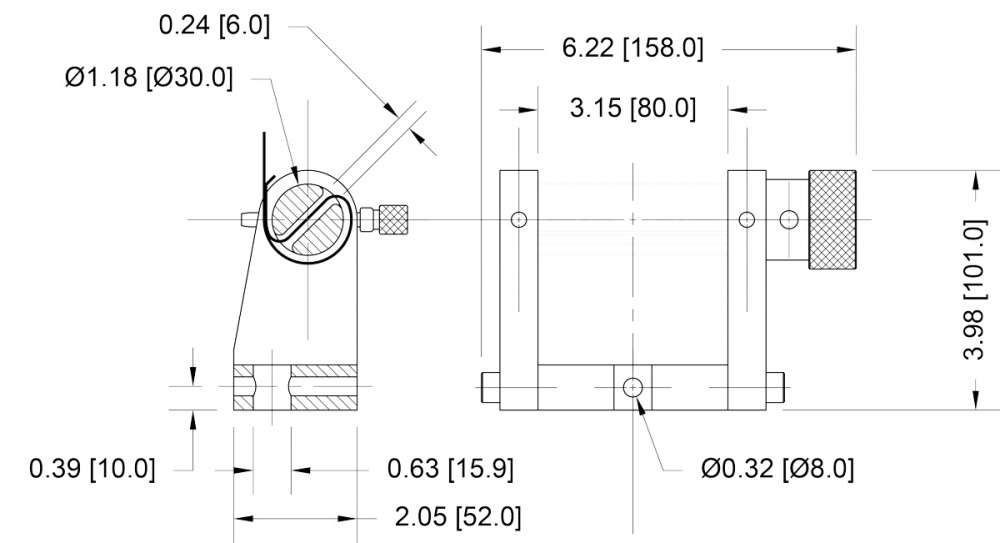

Dit armatuur heeft een maximale testmonsterbreedte van 80 mm en een capaciteit van 10 kN.
Om te bevestigen op een testopstelling, een krachtmeter of een krachtsensor, wordt de standaard eye-end aansluiting gebruikt; let op dat hiervoor een eye-end-adapter nodig is.

Deze grip is geschikt voor het uitvoeren van testen volgens ASTM D6775 en andere relevante normen.

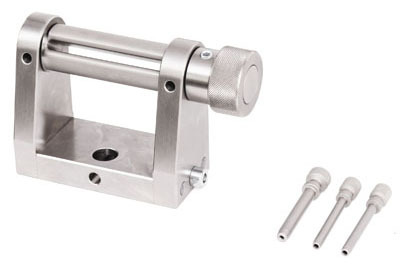

De G1111 wordt standaard geleverd met een eye-end ankerpen en twee ankerpennen voor het vastzetten van de monsterdrum.

Bevestigd banden, tape en gevlochten materialen voor trekproeven, volgens ASTM D6775
Bevestigd monsters met een breedte tot 80 mm
Voorzien van eye-end bevestiging voorbereiding
