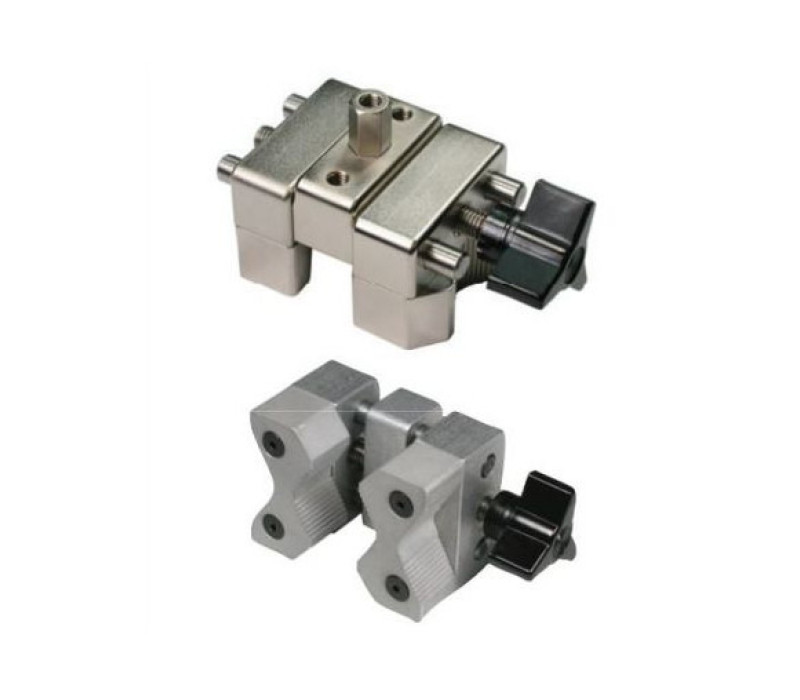

G1053 Doppen Greep

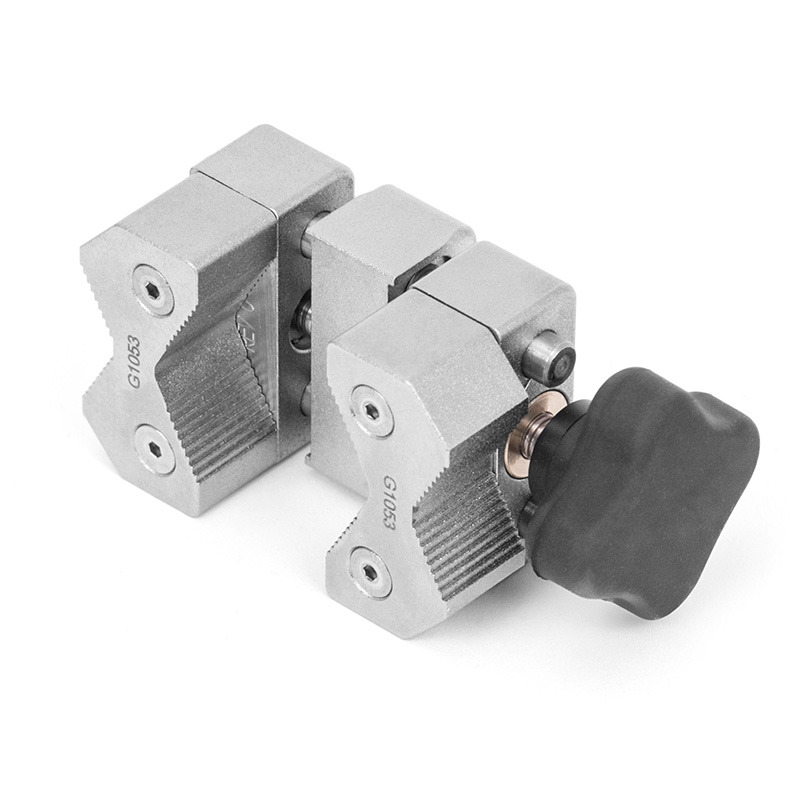

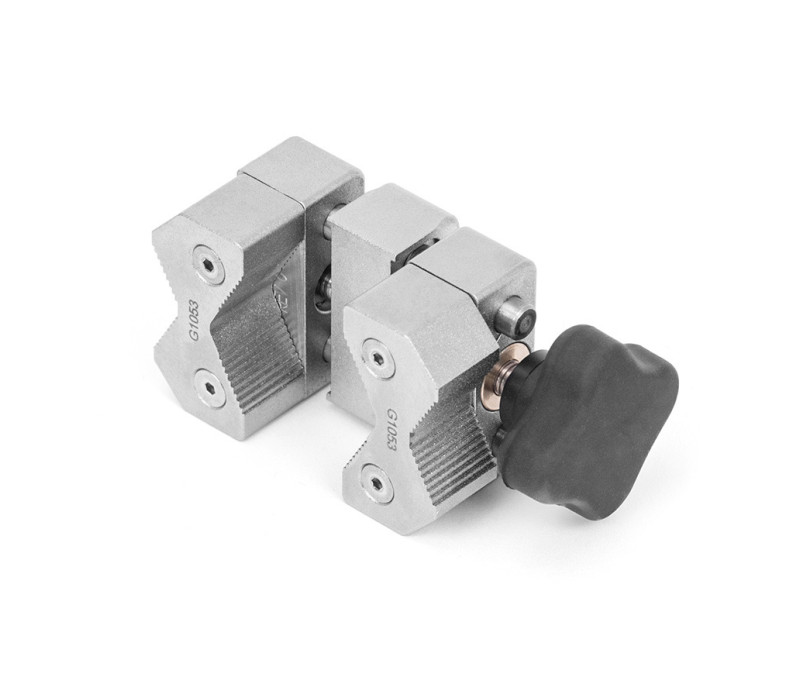

G1053 Universele V-klem greep boven zijaanzicht

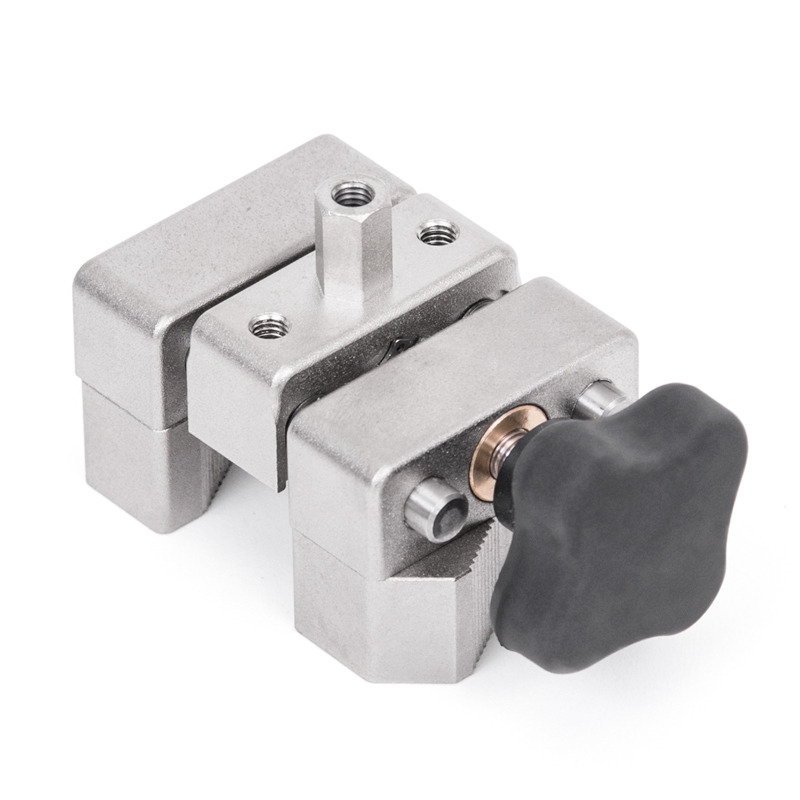

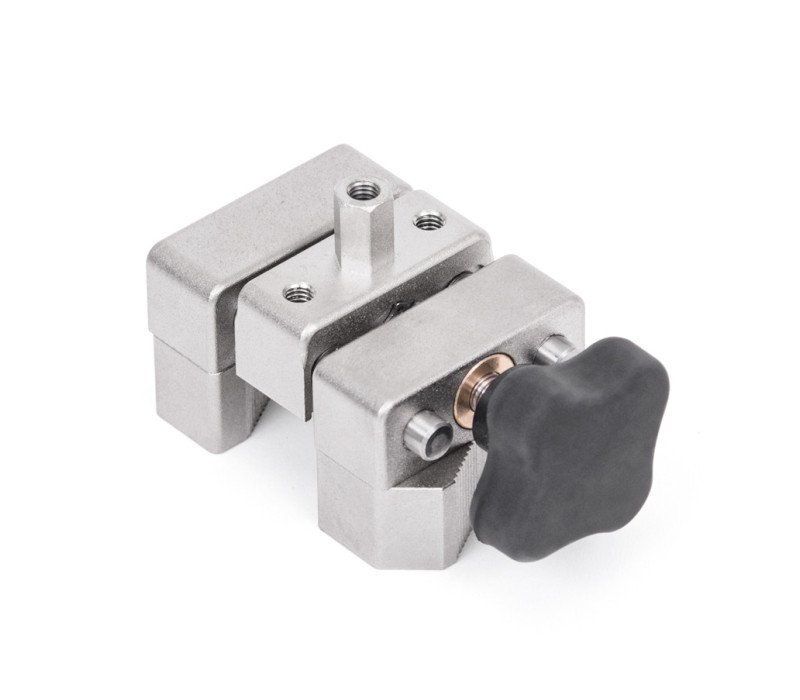

G1053 Universele V-klem greep onderaanzicht met 5/16 hex aansluiting en #10-32 UNF inwendige draad

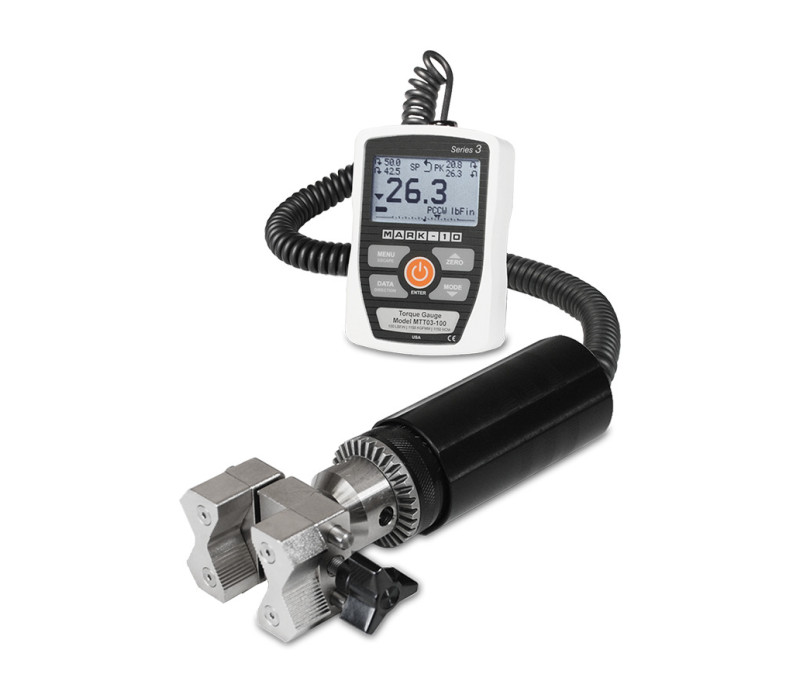

Een G1053 in combinatie met een serie TT03 digitale cap-torsiemeter vormt een snelle en economische oplossing voor basishandbediende cap-torsietesten (TT03C)

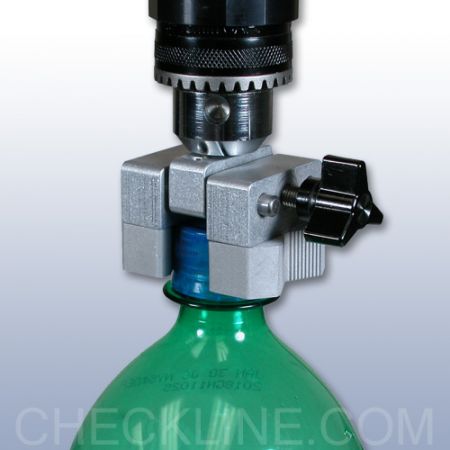

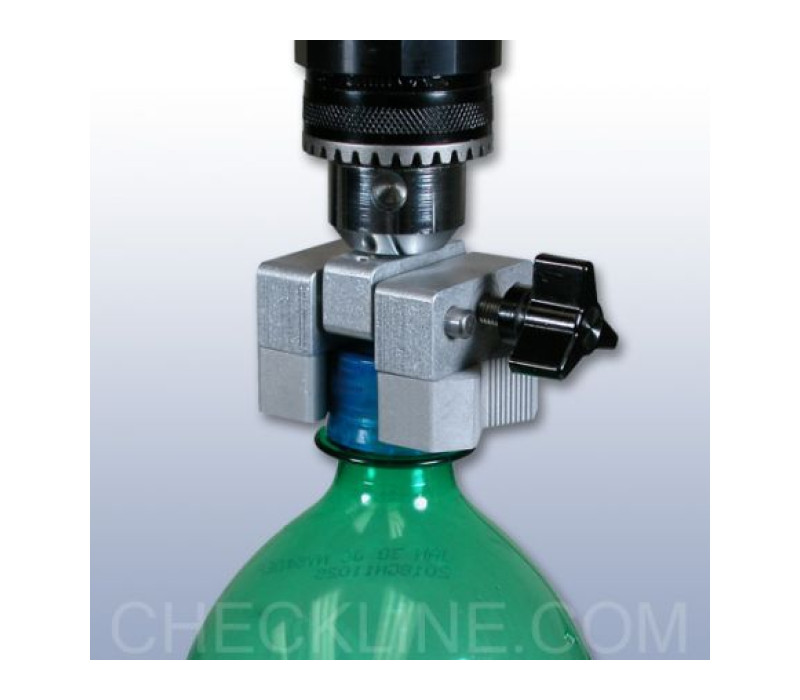

G1053 hier getoond in een typische flessendop torque-test toepassing

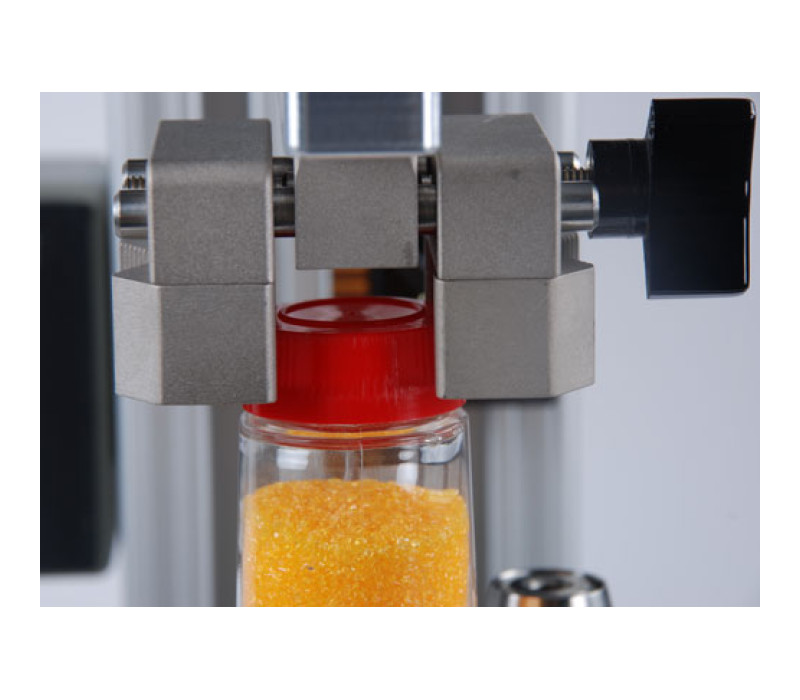

Gekartelde, omkeerbare aluminium kaken grijpen effectief een breed scala aan monstervormen en -formaten vast

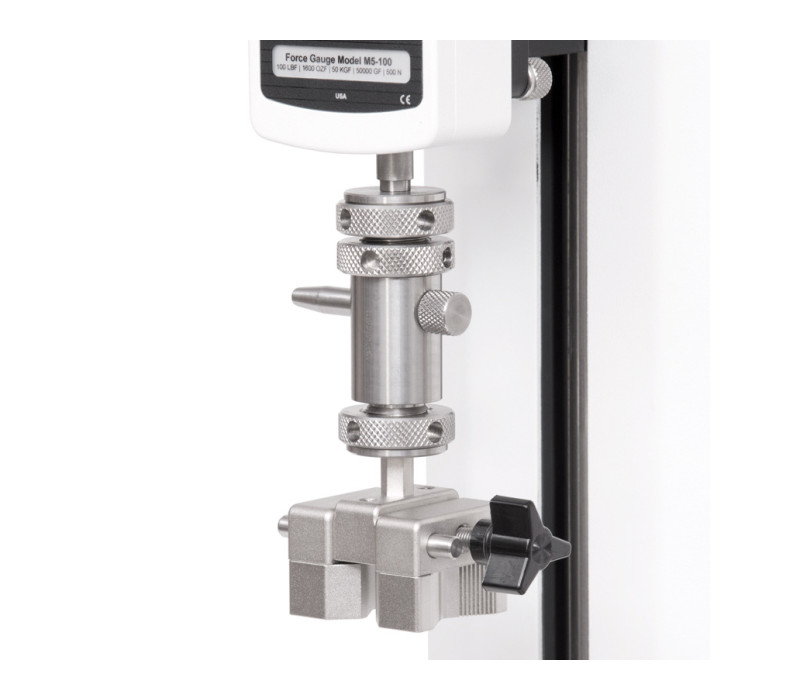

Compatibel met snel verwisselbare eye-end-adapters die een eenvoudige verwijdering/installatie van de greep mogelijk maken en rotatie voorkomen

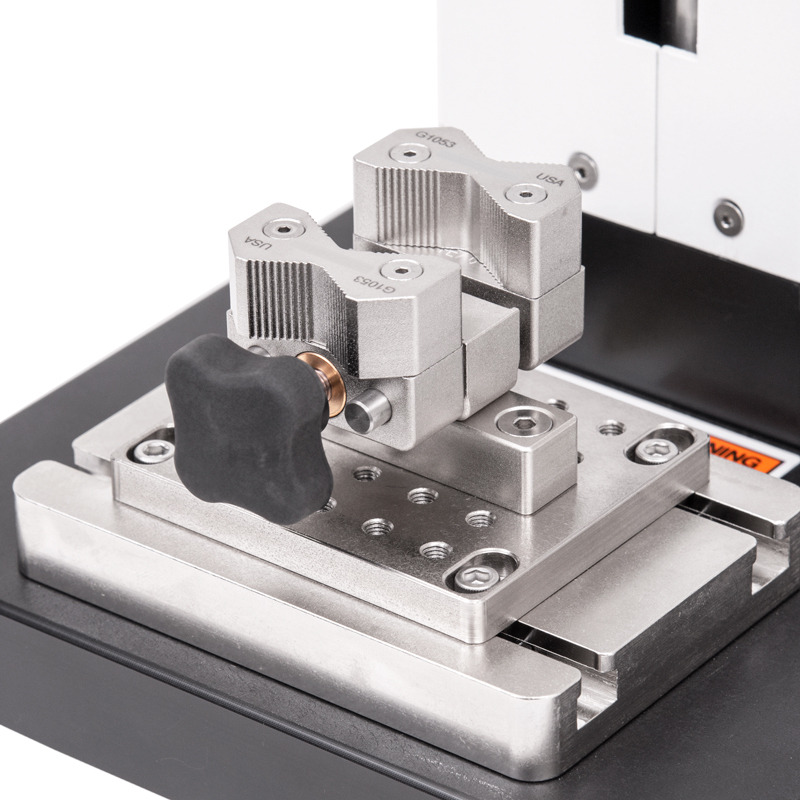

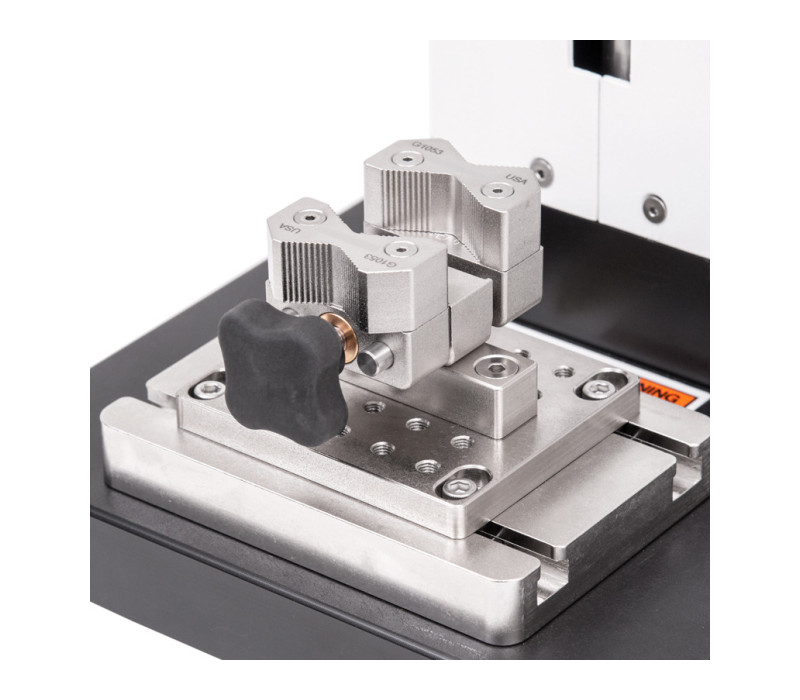

G1053 is hier afgebeeld gemonteerd op de basisplaat van een ESM303 met een G1055-adapter

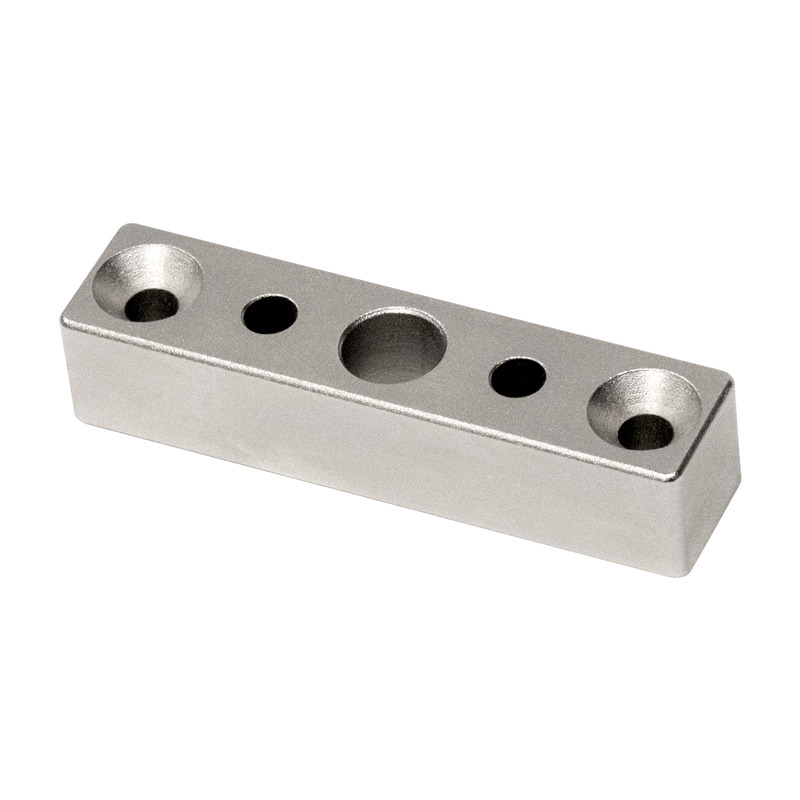

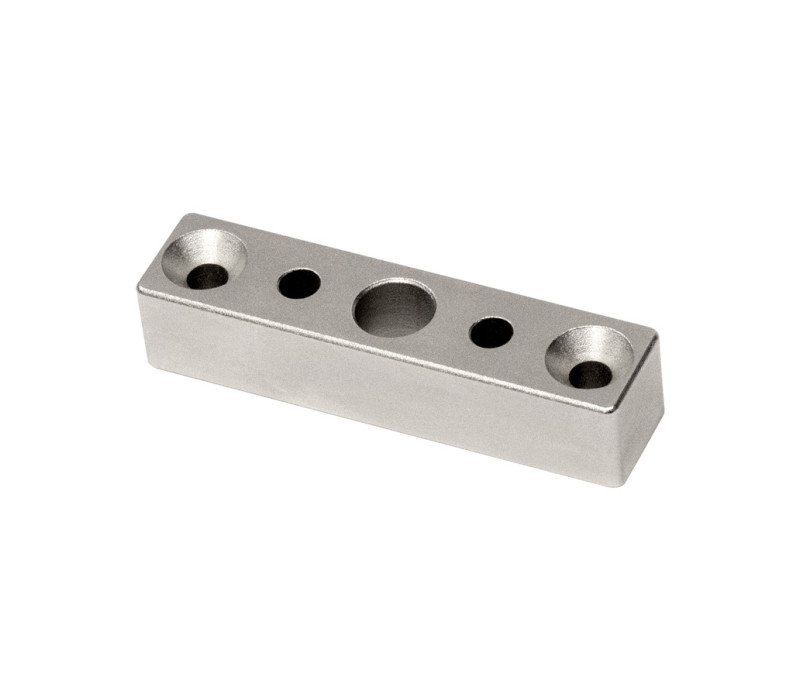

G1055 adapter

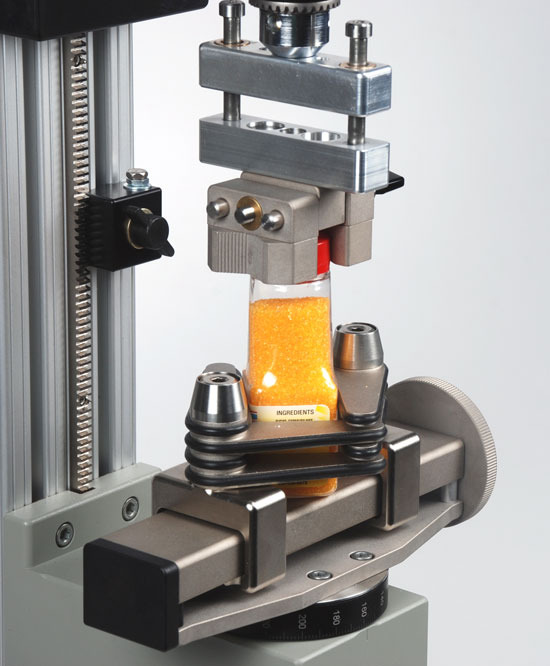

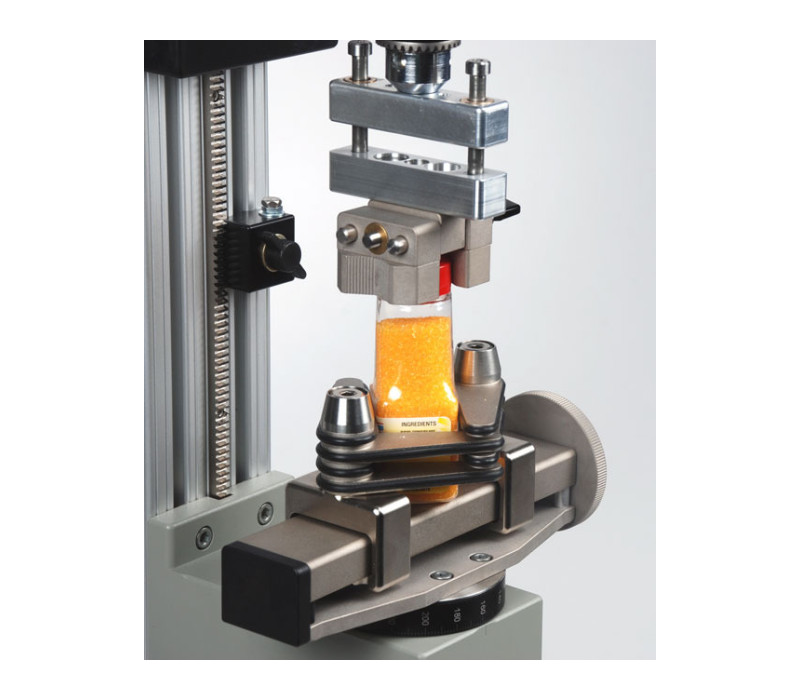

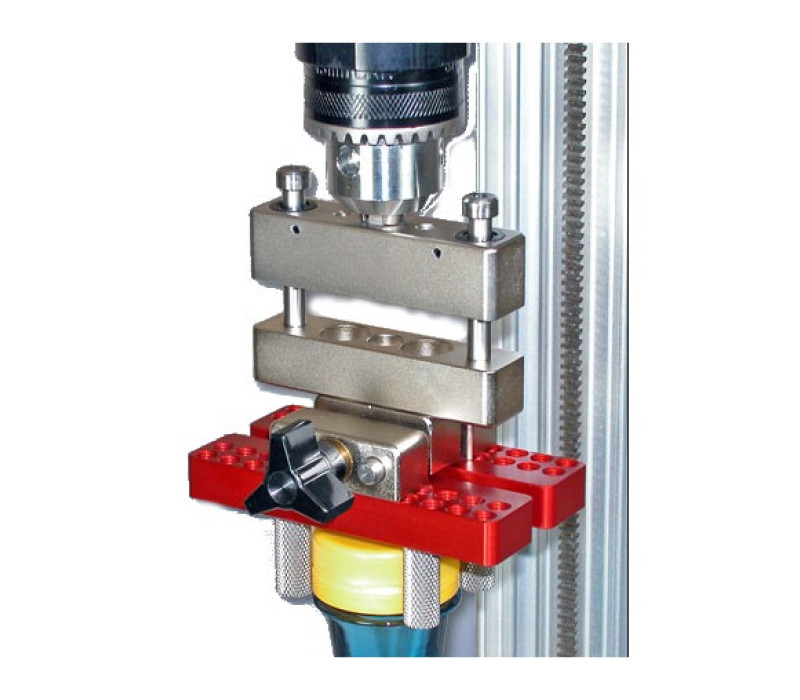

G1053 in combinatie met een AC1029 axiale compensator gebruikt in een typische dop torque-test

Universele V-klem greep

Name: Universele V-klem greep
SKU: 126622
Price: 363.00 EUR
Availability: PreOrder

De G1053 Universal V-Jaw Grip is ontworpen voor (cap)torque-testen maar is daarnaast ook geschikt om krachttesten mee uit te voeren.
Deze universele greep heeft een torque-capaciteit van 11,3 Nm en een kracht-capaciteit van 250 N.

De omkeerbare bekken van de G1053 ondersteunen een groter klembereik zonder dat dit ten koste gaat van de grip.
De kleine kant van de bek ondersteunt een bereik van 16,5 tot 27,9 mm, terwijl de grote kant van de bek een testmonster van 27,9 tot 39,4 mm kan vastklemmen.
De kaken worden aangespannen door door middel van een rubberen knop een ACME schroefdraad aan te draaien.

Deze grepen worden gebruikt voor verschillende torque- en kracht-tests. De gekartelde aluminium kaken grijpen effectief een breed scala aan test-monstervormen en -formaten vast.
De G1053 kan worden gemonteerd op Jacobs-klauwplaten, krachtmeters en testbanken, rechtstreeks of door middel van een adapter, afhankelijk van het type test en gebruikte apparatuur.

Gecombineerd met een TT03 digitale cap-torsiemeter vormt de G1053 een snelle en economische oplossing voor basishandbediende cap-torsietesten.
Met behulp van een G1055-adapter kan de G1053 stevig worden gemonteerd op de montageplaat van een koppel- of krachttestbank.
Een AC1019 axiale compensator kan de axiale beweging opvangen bij het uitvoeren van een schroef torque-test in een vaste testopstelling.
In geval van incorrecte uitlijning kan een G1018-1 kantelbare adapter aan de testopstelling worden toegevoegd.

Deze grip wordt geleverd inclusief een #10-32 M/M-bout met contramoeren.

€ 363,00

Nu bestellen

Omkeerbare gekartelde kaken houden flessendoppen en andere ronde voorwerpen vast
Precision Acme-schroefdraad zorgt voor duurzaamheid en een lange levensduur
Geschikt voor de uitvoering van torque en kracht testen

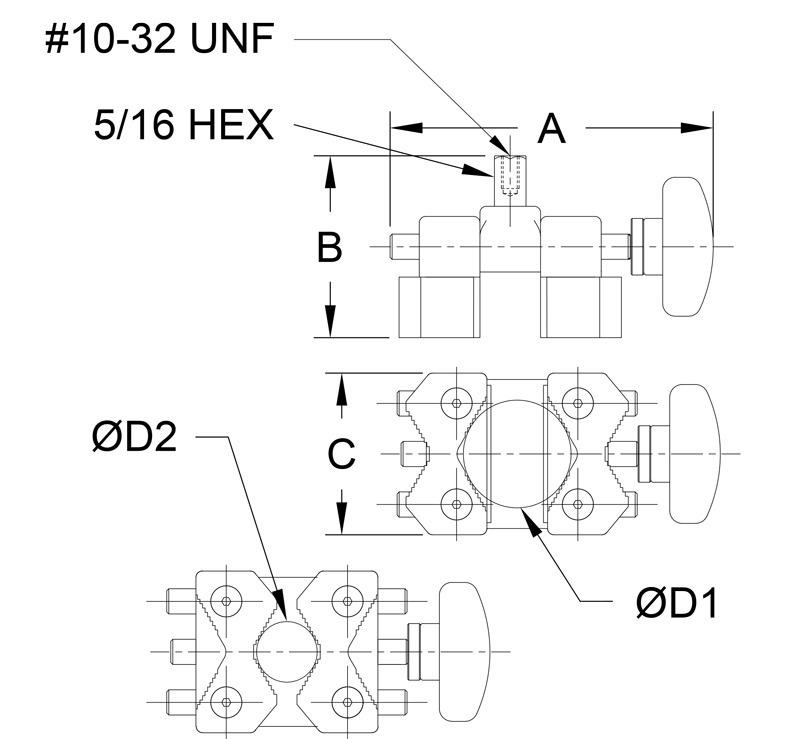

G1053 Universele V-klem greep

D1 no header

A (mm)	B (mm)	C (mm)	ØD1	ØD2
78,7	45,0	40,6	27,9 - 39,4	16,5 - 27,9

Capaciteit - Torque	11,3 Nm
Capaciteit - Kracht	250 N
Gewicht	700 g

Data Sheet for all Grips and Attachments

Solid Models - G1053

Producten

Item	Product	Prijs	Aantal	Actie
131927	G1053 Universal V-jaw grip, hex / #10-32F	€ 363,00

Accessories

Item	Product	Prijs
130817	G1055 Adapter, G1053 to force test stand	€ 55,00
132517	AC1029 Axial Compensator	€ 271,00
130807	G1018-1 Swivel adapter, #10-32M to #10-32F	€ 101,00

Alle genoemde prijzen zijn exclusief btw. en exclusief handelings- en verzendkosten.
Beschikbaarheid:
Beschikbaar: 1 - 3 dagen ,
Levertijd: 1 - 3 weken ,
speciale bestelling aanvraag

Bekijk winkelwagen Check out

Universele V-klem greep

Kenmerken

Afmetingen

Specificaties

AC1029 Axiale compensator

G1023 Universele Flessen Greep voor TST

Universele Dop Greep

Gemotoriseerde, Draaimoment Teststandaard

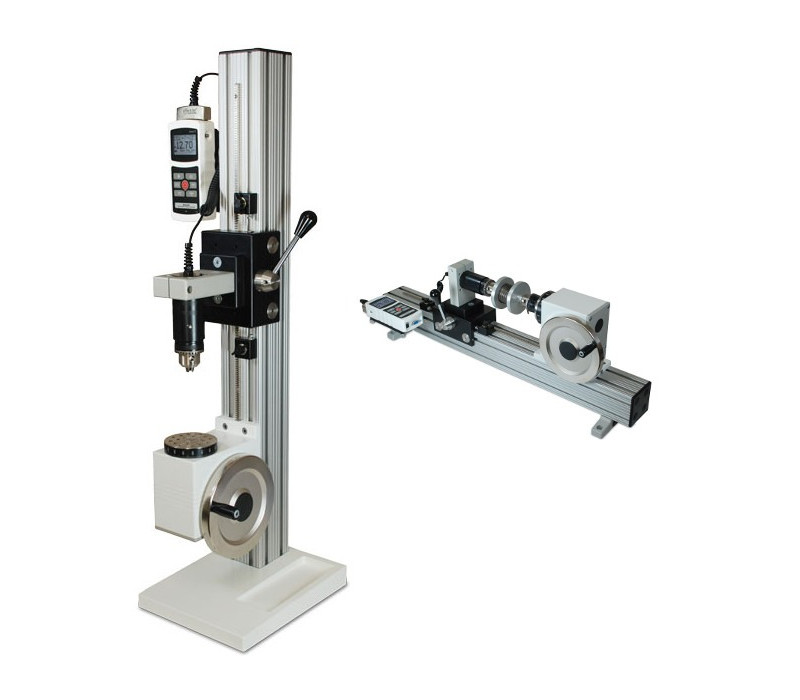

Handmatige Draaimoment Teststandaard
