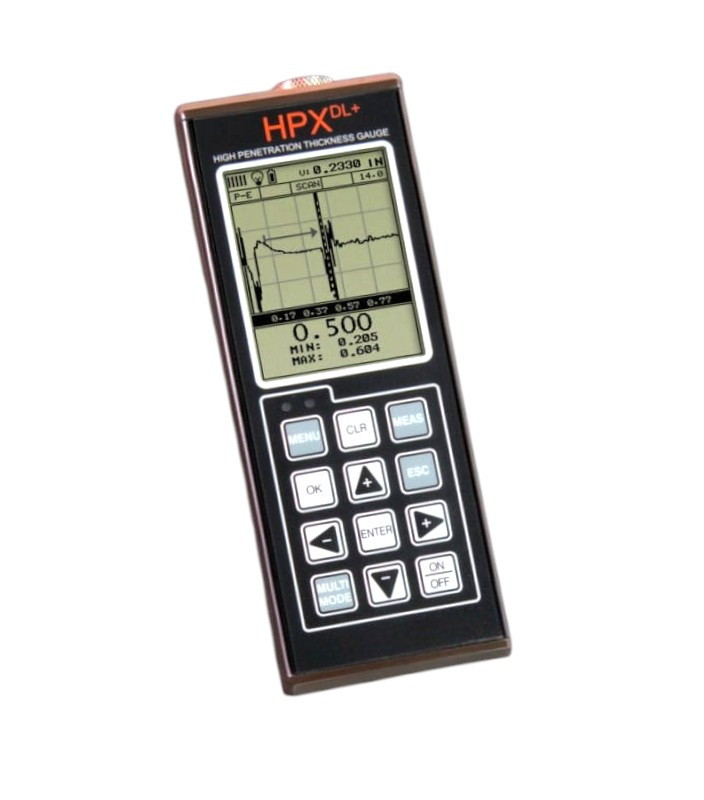

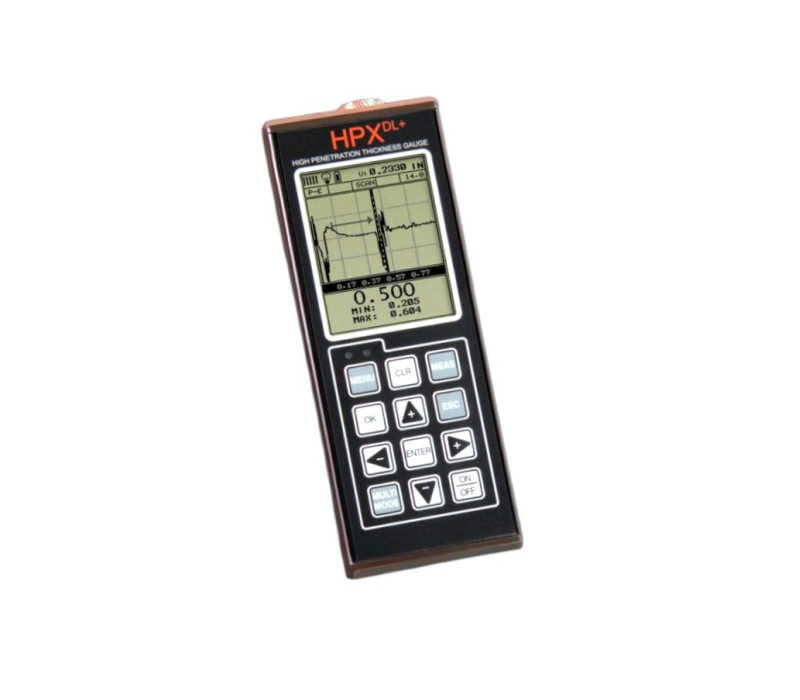

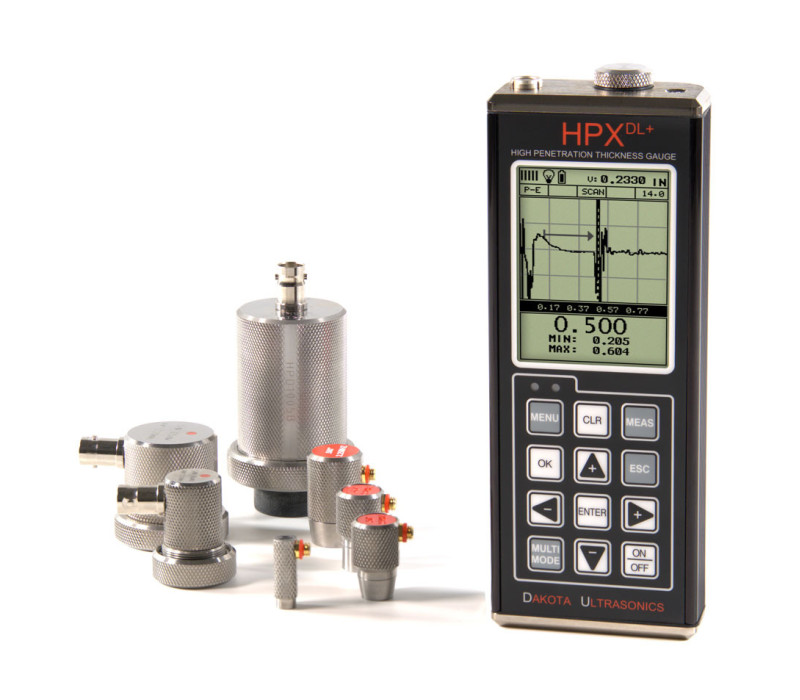

HPX DLP Ultrasone Diktemeter


De HPX DLP ultrasone diktemeter is ontwikkeld voor het meten van materialen met lage consistentie, grove korrelstructuur of grotere dikte. Deze materialen zijn moeilijker te doordringen met het ultrasone signaal. Door gebruik te maken van meerdere hoogspanningspulser opties en filters die zijn afgestemd op transducers met lage frequentie (500 kHz – 10 MHz) wordt het bereik van meetbare toepassingen uitgebreid, terwijl snelle, nauwkeurige aflezingen behouden blijven.

Typische toepassingen omvatten glasvezelplaten, opslagtanks, composieten uit de luchtvaart, scheepsrompen, transportbanden en andere composiet-, rubber- of kunststoffstructuren.

Belangrijkste kenmerken:

  • Ontworpen voor moeilijke materialen: Geoptimaliseerd voor substraten met lage consistentie, grove korrelstructuur of grote dikte.
  • Brede materiaalcompatibiliteit: Meet glasvezel, koolstofvezel, gietmetalen, rubber, polyethyleen met hoge dichtheid (HDPE), vezelversterkt kunststof (FRP), lood, en staal- en aluminiumlegeringen.
  • Transducerbereik: Ondersteunt transducers van 0,5 tot 10 MHz en 1/8 tot 1 inch.
  • Meetweergaven: A-Scan, B-Scan en Scan Bar voor sinusvorm uitlezing en profielmeting.
  • Geïntegreerde datalogger: Raster- of sequentiële bestandsindelingen met gegevens en schermafbeeldingen worden opgeslagen op het interne 4 GB SD-geheugen.
  • USB-C-connectiviteit: Directe gegevensoverdracht naar pc- of Apple-systemen; compatibel met rapportagesoftware voor Windows en macOS.
  • Responsief display: 25 Hz schermverversingsfrequentie zorgt voor een soepele, stabiele live-aflezingen.
  • FPGA-elektronica: Snelle dataverwerking voor nauwkeurigheid en betrouwbaarheid.
  • Mogelijkheid om door verf heen te meten: Echo-Echo (E-E) en Echo-Echo-Verify (E-E-V) modi wanneer de toepassing meerdere echo's ondersteunt.

Belangrijkste voordelen:

  • Betrouwbare prestaties op uitdagende materialen: Ondersteuning voor lage frequenties en hoge energiepulsering verbeteren de doordringing waar alleen metingen vanaf één zijde mogelijk zijn.
  • Geoptimaliseerde workflow: Onboard datalogging (raster/sequentieel) plus snelle USB-C-overdracht vereenvoudigen rapportage.
  • Visuele verificatie: Sinusweergaven stellen operators in staat om met vertrouwen de koppelingskwaliteit en dikteprofielen te bevestigen.
  • Veelzijdige toepassingen: Van composieten en rubbers tot gietmetalen en versterkte kunststoffen.



De HPX DLP breidt ultrasone diktemeting uit naar gebieden waar conventionele meters moeite mee hebben. Zijn responsieve display, FPGA-aangedreven elektronica en geïntegreerde datalogging maken het een betrouwbaar instrument voor zowel laboratorium- als veldinspectieomgevingen.

Neem contact met ons op om de HPX DLP ultrasone diktemeter te configureren met de meest geschikte transducer en instellingen voor uw toepassing.

Kenmerken

  • Elektronisch platform: FPGA-gestuurd voor snelle verwerking en meetnauwkeurigheid
  • Schermvernieuwingsfrequentie: 25 Hz voor vloeiende en stabiele live metingen
  • Datalogger: Raster- of sequentiële bestandsformaten met geïntegreerd 4 GB SD-geheugen voor metingen en schermafbeeldingen
  • Connectiviteit: USB-C-poort voor gegevensoverdracht; compatibel met rapportagesoftware voor Windows en macOS
  • Meetweergaven: Digitale uitlezing, A-Scan, B-Scan en Scan Bar-modi
  • Ondersteunde materialen: Glasvezel, koolstofvezel, gegoten metalen, rubber, HDPE, FRP, lood, staal en aluminium
  • Transducerbereik: 0,5–10 MHz; diameter 1/8–1 inch

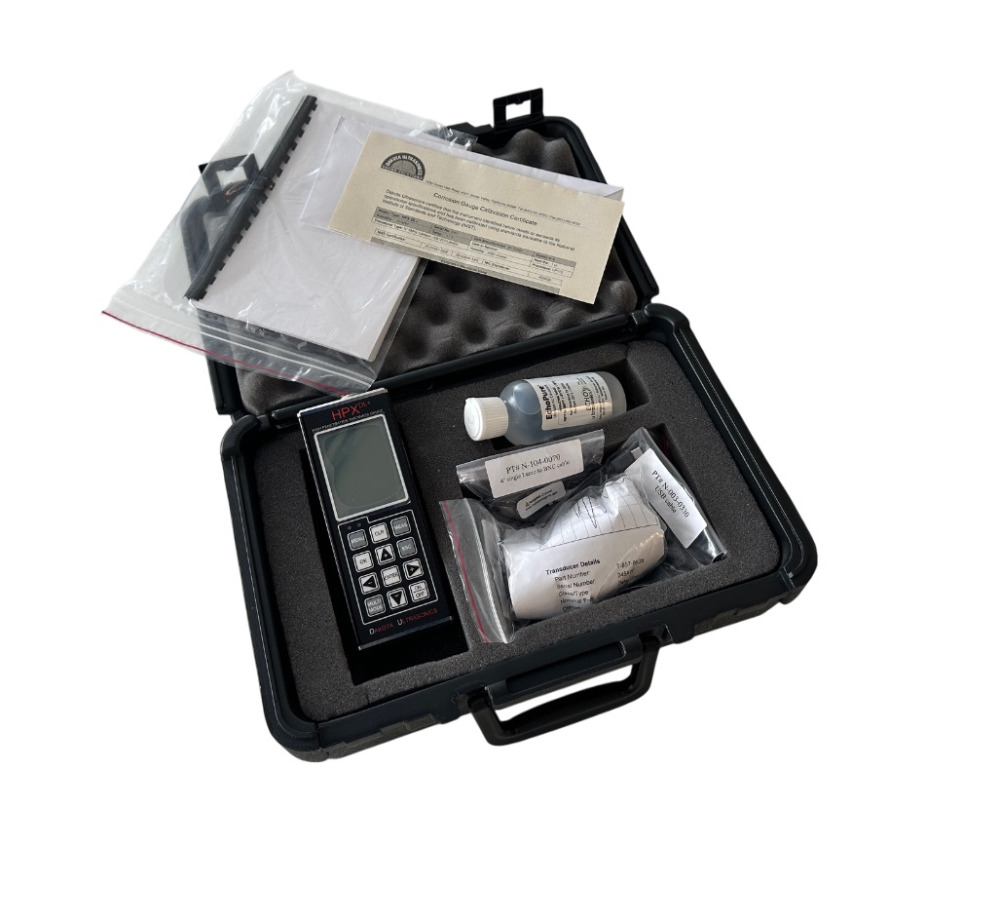

Leveromvang

De HPX DLP wordt geleverd als complete set, inclusief:

  • HPX DLP-meter

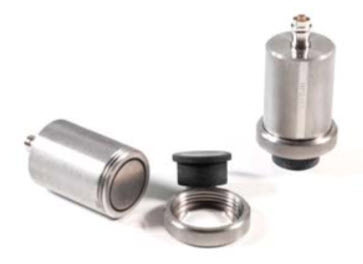

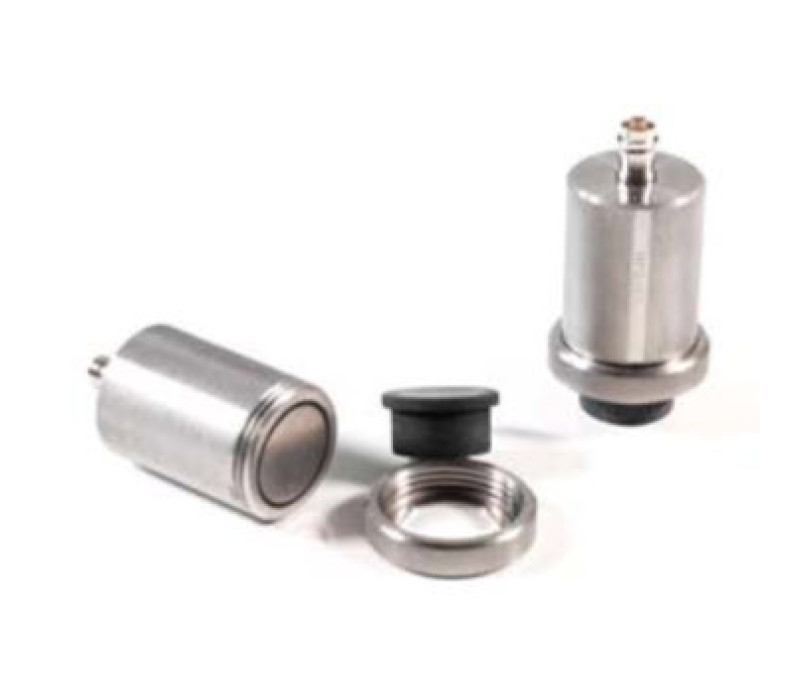

  • Aangepaste 1" delay line transducer (rubberen delay line)
  • Lemo-BNC-kabel
  • 120 ml koppelmiddel
  • Gebruikershandleiding
  • Kalibratiecertificaat
  • AA batterijen
  • USB-C-overdrachtskabel
  • PC-rapportagesoftware (download)



De set wordt geleverd in een robuuste, met schuim beklede draagtas voor veilig transport en opslag.

Technische termen

Materiaalsnelheid (Materiakalibratie): De snelheid waarmee geluidsgolven zich door een bepaald materiaal verplaatsen. Elk materiaal heeft een specifieke snelheid, die de meter gebruikt om de dikte te berekenen door de snelheid te vermenigvuldigen met de gemeten tijd en het resultaat door twee te delen. Nauwkeurige kalibratie vereist het instellen van de juiste geluidssnelheid voor het testmateriaal. Aangezien de snelheid varieert met de temperatuur, is het belangrijk om de meter te kalibreren bij of nabij de temperatuur van de meetomgeving.

Pulse-Echo-metingen: In deze modus zendt de transducer een ultrasone puls uit die reflecteert tegen de achterwand van het materiaal en terugkeert. De tijdsvertraging wordt gebruikt om de totale dikte te berekenen—van de sonde tot de achterwand.
Wanneer coatings aanwezig zijn, wordt de totale dikte (coating + basismateriaal) gemeten. Omdat de meeste coatings een veel lagere geluidssnelheid hebben (vaak minder dan 50% van het basismateriaal), kunnen dikkere coatings de nauwkeurigheid aanzienlijk beïnvloeden.
Transducers met direct contact hebben ook een grotere dode zone nabij het oppervlak, wat de precisie bij toepassingen met dunne wanden vermindert.

Echo-Echo-metingen: Deze modus meet de tijd tussen twee achterwand-echo's, waarbij de coatinglaag wordt uitgesloten. Het biedt een nauwkeurigere aflezing van het basismateriaal wanneer coatings aanwezig zijn. Echo-Echo vereist een transducer met hoge demping en heeft een grotere minimale en kleinere maximale meetbare wanddikte in vergelijking met de Pulse-Echo-modus.

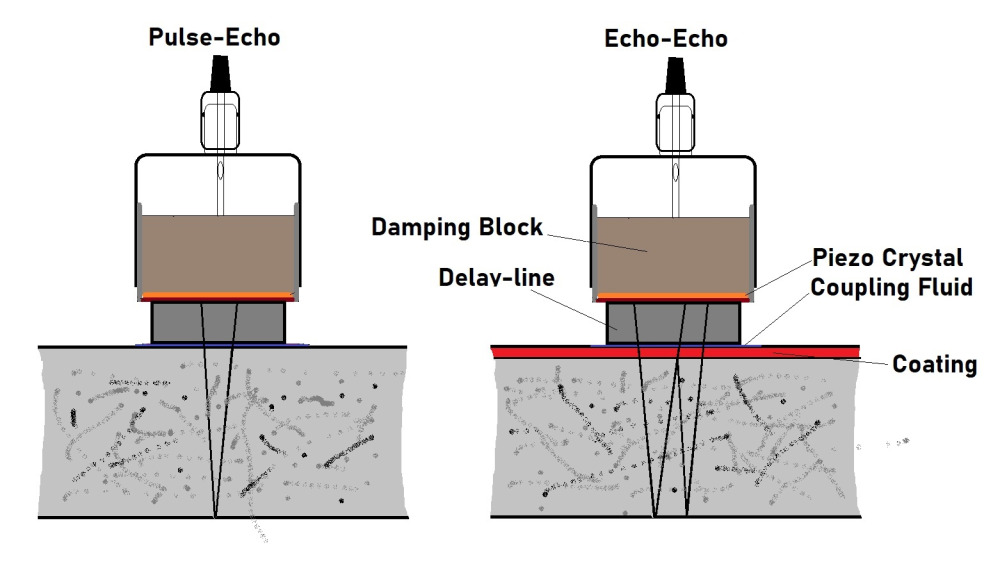

Pulse-Echo vs Echo-Echo

Hoogsnelheid scanmodus: Maakt snel scannen over grote oppervlakken mogelijk met tot 140 metingen per seconde. Het display vernieuwt met 25 Hz, waardoor het gemakkelijker wordt om punten met minimale dikte snel en efficiënt te detecteren.

Grenswaarde alarmmodus: Stelt operators in staat om hoge en lage drempelwaarden in te stellen, met visuele en hoorbare waarschuwingen wanneer metingen buiten aanvaardbare bereiken vallen. Ideaal voor snelle kwaliteitscontroles.

Differentiële modus: Toont de afwijking van een door de gebruiker gedefinieerde nominale waarde. Deze functie is essentieel voor het bewaken van fabricagetoleranties en het identificeren van materiaalverlies of corrosie.

Aanpasbare signaalversterking: De HPX DLP biedt flexibele signaalversterking via Handmatige versterking, Automatische versterkingsregeling (AGC) en Tijdsafhankelijke versterking (TDG), wat zorgt voor betrouwbare echo-zichtbaarheid bij verschillende materialen en wanddiktes.

Tijdsafhankelijke versterking (ADG): In Echo-Echo- of Echo-Echo-Verify-modi nemen echo-amplitudes van nature af in de tijd. ADG compenseert dit door de versterking geleidelijk te verhogen, wat zorgt voor consistente echo-zichtbaarheid en verbeterde nauwkeurigheid van de aflezingen.

Gates: Een gate is een instelbare markering langs de meettijdlijn die wordt gebruikt om specifieke delen van het echosignaal van het geteste materiaal te evalueren. Het helpt om te focussen op relevante echo's en valse signalen die de meting verstoren te verwerpen. De HPX DLP is uitgerust met maximaal drie gates die fijn kunnen worden afgesteld om een breed scala aan toepassingen te ondersteunen.

Gerelateerde Producten

TI-CMX Serie Ultrasone coating- en wanddiktemeters


  • Beschikbare Modellen: Kies uit vier versies: TI-CMX (standaard), TI-CMXDL (data logging), TI-CMXDLP (A-Scan) and TI-CMXDLP-C (kleuren display met A-Scan).
  • Veelzijdigheid in metingen: Meet zowel de wanddikte als de coatingdikte samen of afzonderlijk, en ondersteunt meerdere inspectiemodi.
  • Stabiliteits-/herhaalbaarheidsindicator:: Een visuele indicator met zes streepjes (een volledig display = stabiel signaal)

Meer details

TI-CMX Serie Ultrasone coating- en wanddiktemeters

TI-007X-serie precisie-ultrasone wanddiktemeters


  • Meetmodi: Interface Echo (I-E), Echo-Echo (E-E) en Plastics (PLAS)
  • Scanmodus: Registreert 100 metingen per seconde; geeft de laagste waarde weer die tijdens het scannen is gedetecteerd
  • Instelbare versterking: Vijfstaps versterkingsregeling voor optimale metingen op moeilijke materialen

Meer details

TI-007X-serie precisie-ultrasone wanddiktemeters

TI-25 Serie Ultrasone Wanddikte­meters


  • Through-Coating mogelijkheid:Beschikbaar op Echo-Echo-modellen (TI-25MXT, TI-25DLXT) voor nauwkeurige metingen onder coatings zonder deze te verwijderen.
  • Geheugen en gegevensregistratie:DLX- en DLXT-modellen beschikken over een ingebouwd geheugen dat tot 10.000 meetwaarden kan opslaan.
  • Stabiliteits-/herhaalbaarheidsindicator:Het LCD-scherm bevat een zesdelige staafdiagram die realtime feedback geeft over de signaalkwaliteit.

Meer details

TI-25 Serie Ultrasone Wanddikte­meters

Accessoires

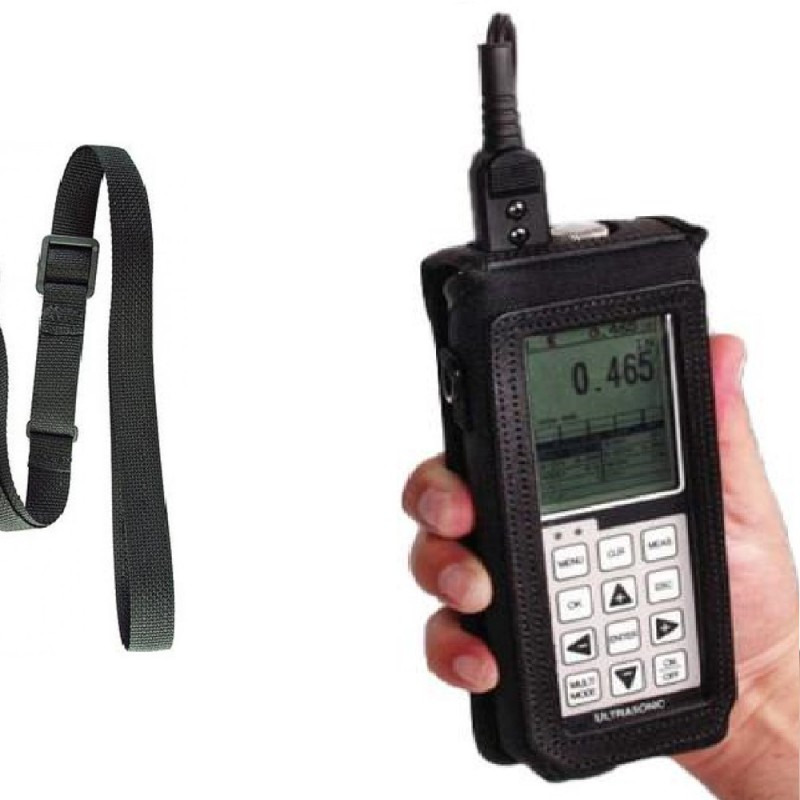

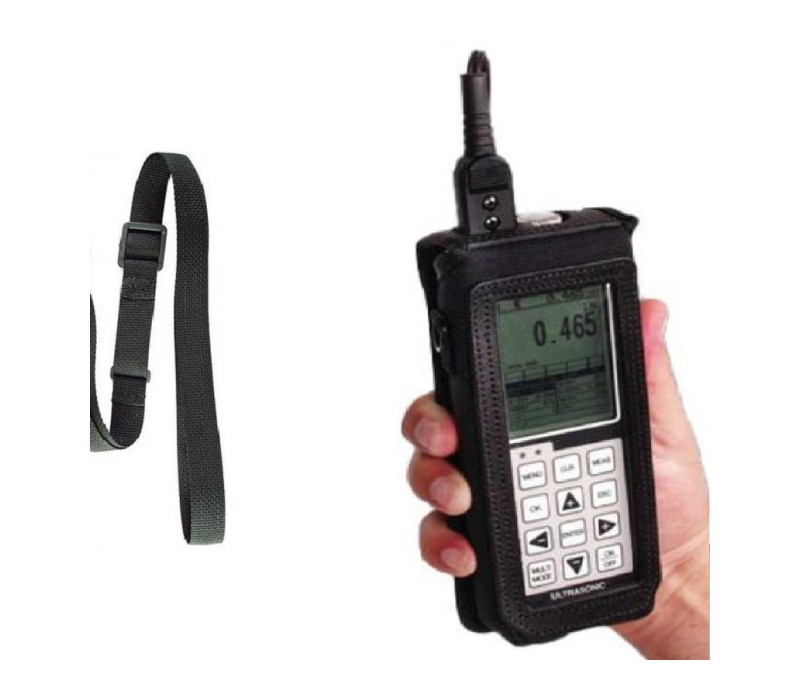

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters


  • Gemaakt van duurzaam Cordura Nylon
  • Met riem-bevestiging
  • Wordt geleverd met polsband en schouderband

Meer details

TICC-MVX Beschermende Tas voor Grote Ultrasone Wanddiktemeters 126247

TI-SB4 Stalen Testblok (Ongecertificeerd)


  • Niet Gecertificeerd Test Block

Meer details

TI-SB4 Stalen Testblok (Ongecertificeerd) 126277

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat


  • Geproduceerd met hoogste precisie
  • Inclusief een NIST kalibratierapport en testlijst

Meer details

TI-SB Stalen Testblok met NIST Traceerbaar Certificaat 125793

CF-AN Ultrasone Koppelingsgel


  • Wordt gebruikt om een ultrasone geleiding te creëren tussen de sonde en het te meten materiaal
  • Volumes van 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr

Meer details

CF-AN Ultrasone Koppelingsgel 126455

Li-ion oplaadbare AA-batterijen via USB naar USB-C


  • Oplaadbare Li-Ion-batterij
  • Stabiele spanning van 1,5 V gedurende 95% van de looptijd
  • Opladen via de USB naar USB-C kabel

Meer details

Li-ion oplaadbare AA-batterijen via USB naar USB-C 127554

Cic-Wall Wanddiktemeter Kalibratie


  • Gemakkelijk inplannen van de kalibratie
  • Uitsluitend overeenkomstig met DIN 55 350 Part 18, § 4.2.2, DIN ISO 8402 Part 1.
  • Mogelijkheid tot justeren en reparatie
  • Zeer korte doorlooptijd

Meer details

Cic-Wall Wanddiktemeter Kalibratie 127035

Specificaties

Resolutie:Selecteerbaar 0,1 mm of 0,01 mm
Meetmodi:Pulse-Echo (P-E), Echo-Echo (E-E), Echo-Echo Verify (E-EV)
Pulse-Echo-bereik:Staal: 1,27 mm – 30,5 m
Composieten: 2,54 mm – 127 mm
Afhankelijk van de transducer
Echo-Echo-bereik:Staal: 2,54 mm – 91,44 cm
Echo-Echo-verificatiebereik:Staal: 2,54 – 152,4 mm
Material Velocity Bereik:309,88 – 18.542 m/s
Eenheden:Millimeter (mm) of inches (in)
Bedrijfstemperatuur:-10 °C tot +60 °C
Pulser:Piek: 200 V instelbaar.
Blokgolf: 400 V Instelbaar.
Tone Burst: 400 V instelbaar met selecteerbare frequentie.
Gegevensuitgang:USB-C-poort; Windows® pc-interfacesoftware
Frequentiebereik:500 kHz tot 10 MHz
Transducertype:Single Element Transducers
Transducercompatibiliteit:Single Contact (1 tot 10 MHz) en aangepaste 500 kHz delay line (HPD1005B)
Vermogen:Drie AA-batterijen:
Alkaline – 35 uur
NiCad – 10 uur; Ni-MH – 35 uur (afhankelijk van de pulser- en achtergrondverlichtingsinstellingen)
Display:1/8 inch VGA grijstintdisplay (240 × 160 pixels); zichtbaar gebied 2,4 × 1,8 inch (62 × 45,7 mm); EL-achtergrondverlichting (aan/uit/automatisch)
Afmetingen:Breedte 63,5 mm × Hoogte 165 mm × Diepte 31,5 mm
Gewicht:455 gr.
Verzendgewicht:2,75 kg
