QuintSonic-T Coatingdiktemeter
Belangrijke opmerking:

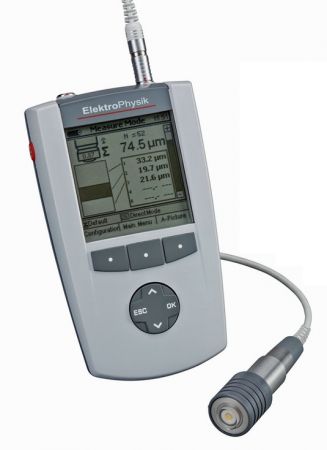

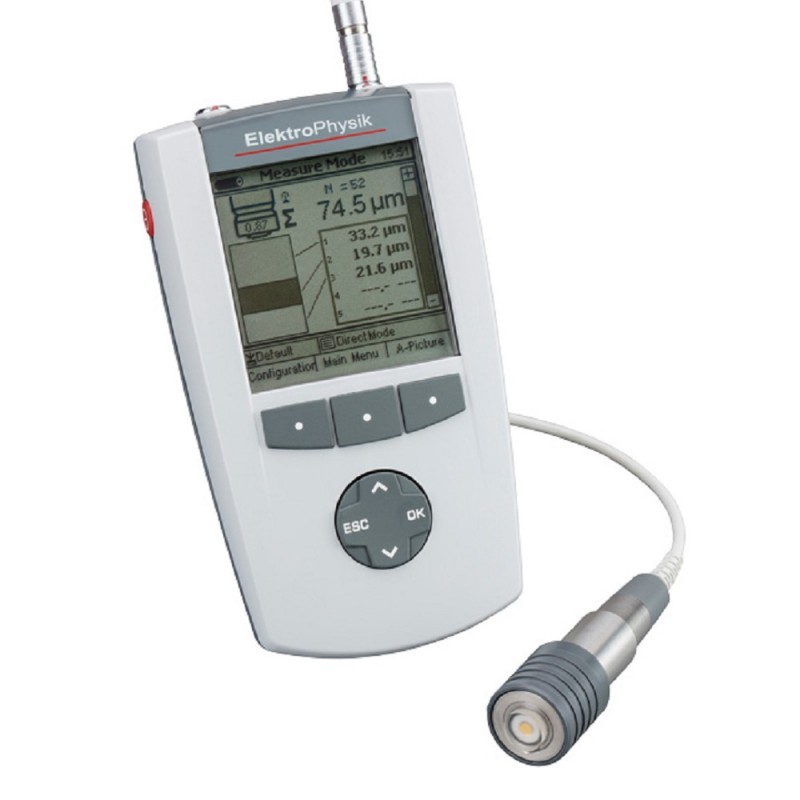

De QuintSonic coatingdiktemeter is niet langer verkrijgbaar en is vervangen door de QuintSonic-T. Alle onderstaande specificaties en prijzen hebben betrekking op het huidige model.
De QuintSonic-T is een geavanceerde ultrasone coatingdiktemeter voor nauwkeurige, niet-destructieve meting van enkel- en meerlaagse coatingsystemen. Het instrument kan tot acht afzonderlijke lagen in één meting bepalen en is daarmee bijzonder geschikt voor complexe coatingstructuren in laboratorium- en industriële inspectietoepassingen.
De meter is geschikt voor het meten van polymeercoatings zoals lakken, verven en kunststoffen, evenals glas-, keramische en metalen coatings op een breed scala aan substraten. Naast coatingmetingen kan de QuintSonic-T ook worden gebruikt voor wanddiktemeting.
Belangrijkste kenmerken:
- Meerlaagse ultrasone meting: meting van maximaal acht coatinglagen in één meetcyclus
- A-scan visualisatie: gelijktijdige weergave van het ultrasone signaal en meetparameters op het scherm
- In de sensor geïntegreerde signaalverwerking: 32-bits digitale signaalverwerking (SIDSP®) direct geïntegreerd in de sensor
- Bediening via touchscreen: intuïtieve gebruikersinterface op een industriële tablet voor snelle parameterinstelling
- Geïntegreerd databeheer: duidelijke datastructuur met rapportgeneratie direct op het apparaat
Belangrijkste voordelen:
- Nauwkeurige meting van complexe coatingsystemen: analyse van meerlaagse coatings zonder beschadiging van het monster
- Hoge inspectie-efficiëntie: korte meetcyclus en directe signaalevaluatie
- Duidelijke interpretatie van resultaten: A-scan visualisatie verhoogt de betrouwbaarheid van de meting
- Geschikt voor zware omgevingen: robuust ontwerp voor industrieel gebruik en veldinspecties
Neem contact met ons op voor technisch advies, beschikbaarheid of prijsinformatie. Ons team helpt u graag bij het selecteren van de meest geschikte oplossing voor coatingdiktemeting.
Kenmerken
- Meetprincipe: ultrasone reflectiemethode volgens DIN EN ISO 2808, methode 10.
- Meerlaagscapaciteit: meting van maximaal acht afzonderlijke lagen in één meting.
- Signaalverwerking: 32-bits digitale signaalverwerking geïntegreerd in de sensor (SIDSP®).
- Weergave en bediening: industriële tablet met touchscreen en A-scan visualisatie.
- Omgevingsbescherming: IP67-bescherming en conformiteit met MIL-STD-810G.
- Datainterfaces: Bluetooth, WiFi en SD-kaart.
De QuintSonic-T ultrasone coatingdiktemeter wordt geleverd als complete set en bevat:
- QuintSonic SIDSP® sensor
- SIDSP® sensorkabel
- Industriële tablet met evaluatiesoftware
- Tabletstandaard
- Gebruiksaanwijzing (Duits / Engels)
- Koppelgel, 100 ml
- Gedestilleerd water (koppelmiddel), 100 ml
- Enkellaags referentiestandaard voor apparaatverificatie
- Kunststof draagkoffer
PosiTector 200 Laagdiktemeter voor hout, beton, plastic, etc.
- Geleverd met NIST traceerbaar kalibratie certificaat
- USB/IR/Seriële poorten voor downloaden naar de PC, printer of data verzamelaar
- Robuuste behuizing van industriële sterkte
Meer details
Specificaties
| Meetprincipe: | Ultrasone pulslopen-tijdmethode (DIN EN ISO 2808, methode 10). |
| Meetbereik, resolutie en nauwkeurigheid: | Laag 1: meetbereik tot 356 µm, resolutie 0,25 µm, nauwkeurigheid ±0,25 µm. Laag 2: meetbereik tot 890 µm, resolutie 0,5 µm, nauwkeurigheid ±0,5 µm. Laag 3: meetbereik tot 1.900 µm, resolutie 1 µm, nauwkeurigheid ±1 µm. Laag 4: meetbereik tot 3.900 µm, resolutie 2 µm, nauwkeurigheid ±2 µm. Laag 5: meetbereik tot 7.500 µm, resolutie 4 µm, nauwkeurigheid ±4 µm. (Waarden berekend bij een ultrasone snelheid van 2.375 m/s.) |
| Minimale laagdikte: | Ca. 10 µm, afhankelijk van de ultrasone geluidssnelheid van het materiaal. |
| Aantal lagen: | Tot 8 lagen in één meting. |
| Meet- en evaluatietijd: | Ca. 3 seconden. |
| Meetoppervlak: | Ø 5 mm. |
| Contactoppervlak: | Ø 11 mm. |
| Minimale kromtestraal: | Convex: ≥ 50 mm Concave: niet van toepassing. |
| Meeteenheden: | µm, mm, mils. |
| Kalibratie: | Kalibratie van de geluidssnelheid voor maximaal 8 lagen. |
| Statistische functies: | Aantal meetwaarden, minimum, maximum, gemiddelde, standaardafwijking, variatiecoëfficiënt, blokstatistieken, histogram en trenddiagram. |
| Interfaces: | Bluetooth, WiFi, SD-kaart. |
| Voeding: | Geïntegreerde oplaadbare batterij, 12.000 mAh. |
| Bedrijfstemperatuur: | +5 tot +50 °C. |
| Opslagtemperatuur: | −10 tot +50 °C. |
| Weergave: | Industriële tablet met groot touchscreen en A-scan visualisatie. |
| Gewicht: | Ca. 1,1 kg. |
